小型化、安全、高效全要？TP4586一站式解决TWS充电仓设计难题

在TWS耳机市场持续爆发的今天，充电仓作为耳机的“能量心脏”，其性能与可靠性直接决定了用户体验。天源中芯TPOWER推出的TP4586双路独立控制TWS充电仓解决方案，凭借高集成度、智能控制与多重安全防护，成为小型化锂电设备的理想选择，为蓝牙耳机充电仓设计带来全新突破。

01
核心功能与参数特点

TP4586
核心功能及拆解案例参考

集成化设计——

功能整合：单芯片集成线性充电管理、同步升压转换、电量指示及多重保护功能，简化电路设计。

应用价值：适用于小型化蓝牙耳机充电仓，减少外围元件数量(仅需少量电阻电容)，降低系统成本与体积。

拆解案例参考：公牛TWS纯音耳机拆解显示，电源管理芯片的紧凑设计显著节省空间。

充放电性能——

充电参数：
最大充电电流500mA(通过外部电阻可调)，支持快速充电。
智能三阶段充电(涓流→恒流→恒压)，保护电池寿命。

放电参数：
同步升压输出5V/500mA，满足耳机快速补电需求。
边充边放功能：充电仓自身充电时，仍可为耳机供电(BAT> 3.15V)。
拆解案例参考：惠威AW83头戴式耳机支持边充边用，内置800mAh 电池，充电逻辑与TP4586 的电源路径管理类似。

双路独立控制——

独立检测与保护：左/右耳机充电通道独立控制，支持负载自动识别、独立过流/短路保护。
应用场景：单耳机放入时仅启动对应通道，避免空载损耗；双耳机同时充电时互不影响。
拆解案例参考：FIIL CC Pro耳机采用双路独立检测技术，左右耳独立供电与保护，类似TP4586的双路控制逻辑。


TP4586

参数特点及拆解案例参考

智能保护机制——

温度保护：
NTC 监测电池温度
默认范围：充电0℃~45℃，放电-10℃~60℃，超温自动停止工作。
芯片过温保护
>150℃关断，<130℃恢复，防止高温损坏。

电芯保护：
过充(4.25V)；
过放(2.80V)；
输出过流(250mA)；
短路保护(2.0V阈值)。

应用安全：多重防护确保锂电池安全，符合消费电子产品的可靠性要求。

拆解案例参考：稳先微 WSDF13A 锂电池保护芯片在 FIIL CC Pro 中的应用，提供过压/过流保护，与 TP4586 的多重保护机制相呼应。

灵活配置与通讯——

EN/COM 引脚组合控制：通过高低电平配置VOL/VOR输出状态(如常开、高阻、自动检测)，实现充电仓与耳机的单向/双向通讯。

按键控制：单击开机/显示电量，双击关机(支持 50ms 单击判定与 500ms 双击间隔)。

拆解案例参考：唱吧家庭 KTV 无线接收盒通过 EN/COM 引脚组合控制双通道音频传输，展示多状态配置的实际应用。

LED 电量指示——

四灯模式：动态显示充电进度(闪烁→常亮)，放电时按电压分段提示电量（如3.05V以下快闪告警）。

两灯模式：LED1指示充电状态，LED2指示放电状态，适配简约设计需求。

低功耗与能效——

待机电流0.8μA：延长充电仓闲置时的电池续航。

轻载自动关机：输出电流低于设定值(如5mA)后，16秒延迟关闭，减少无效能耗。

拆解案例参考：惠威AW83耳机的低功耗待机模式(约0.8μA)与TP4586的设计理念一致。


02
实际应用场景与优势

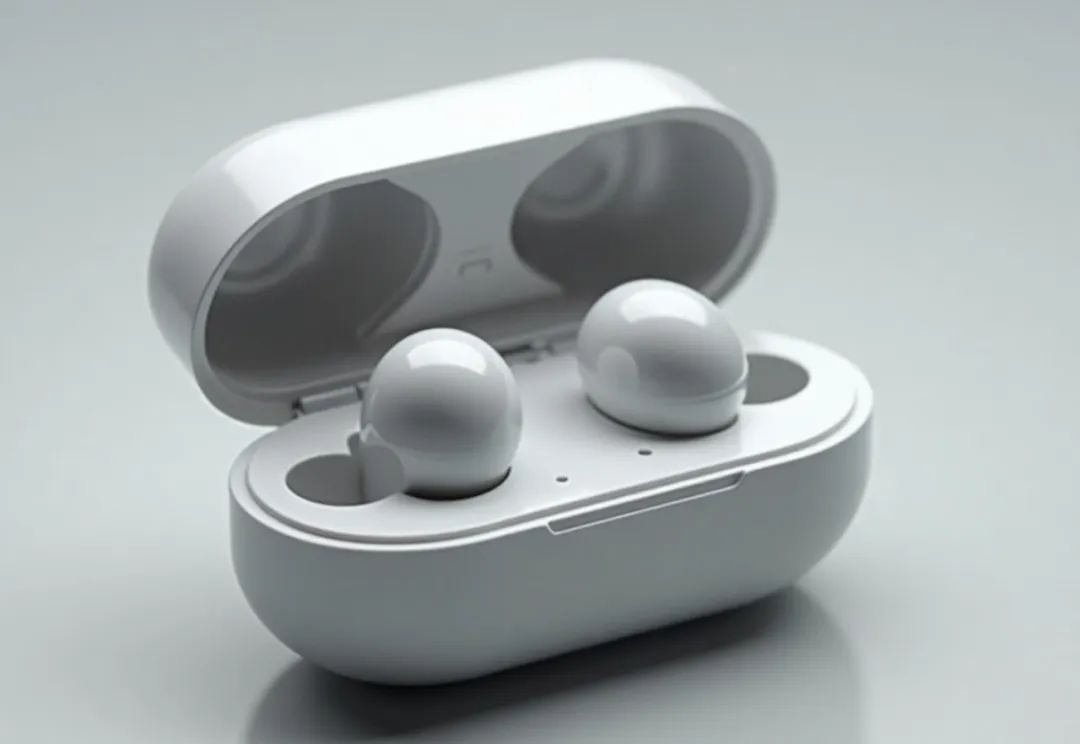

01-TWS 耳机充电仓

高效充放电：500mA双路输出满足主流耳机快充需求，边充边放功能提升用户体验。

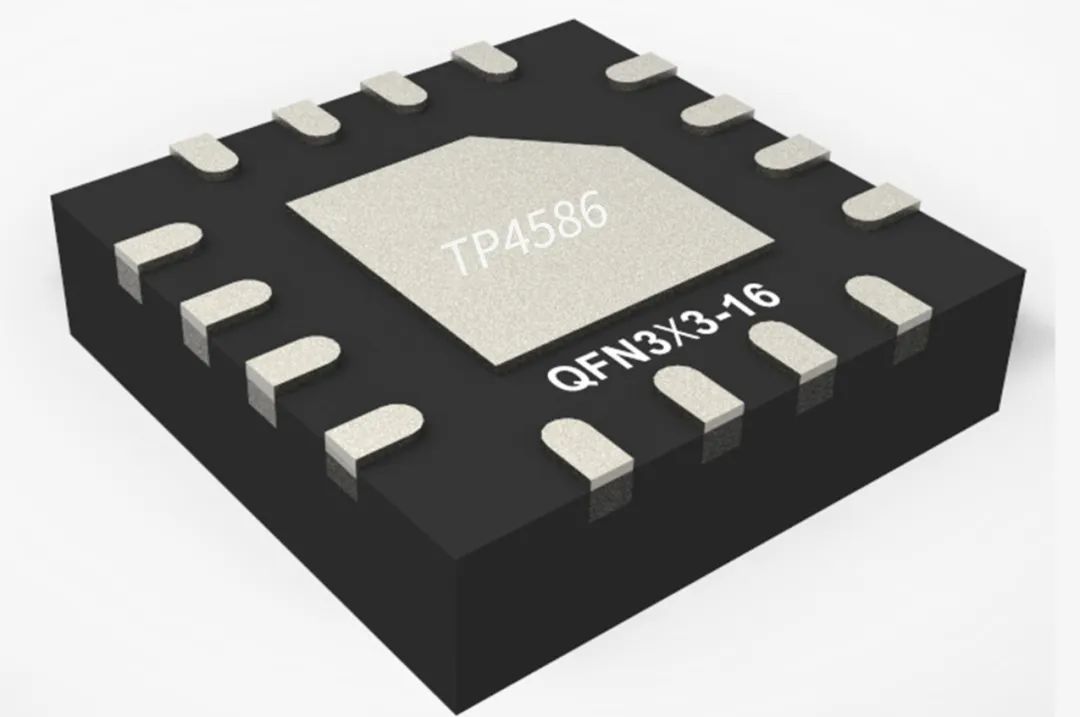

小型化设计：QFN3x3-16L封装(3x3mm)节省空间，适合紧凑型充电仓结构。




02-锂电池便携设备

高耐压：TP4586凭借28V的高耐压能力，可有效抵御电压突变和浪涌冲击，避免因过高电压导致设备内部电路损坏，保障设备在复杂环境下稳定运行，延长设备使用寿命。

自适应温度控制：智能调节充电电流(温升至115℃时降流)，确保高温环境下安全运行。

03-低功耗场景

0.8μA待机电流+轻载关机功能，适合需长期存储的电子设备(如备用电源)。

04-高可靠性需求

工业级保护：短路锁死保护需手动复位(移除负载或按键重启)，防止故障扩散。

PCB设计建议：大面积铺地、关键电容/电感就近布局，确保系统稳定性(如降低输出纹波)。


03
应用优势与应用价值



TP4586

功能整合：TP4586将线性充电管理、同步升压转换、电量指示及多重保护功能集成于单芯片，极大简化电路设计流程。以TWS耳机充电仓为例，传统方案需多个分立元件协作实现上述功能，而采用TP4586，仅需少量电阻电容等外围元件，便能构建完整充放电系统。

应用价值：小型化是TWS耳机充电仓设计趋势，TP4586的高集成度契合这一需求。减少外围元件不仅降低系统成本，还缩小充电仓体积，提升产品便携性。在小型化TWS耳机充电仓中，TP4586凭借其精简电路，使内部空间得到更高效利用，为容纳更大容量电池或优化结构设计创造条件。

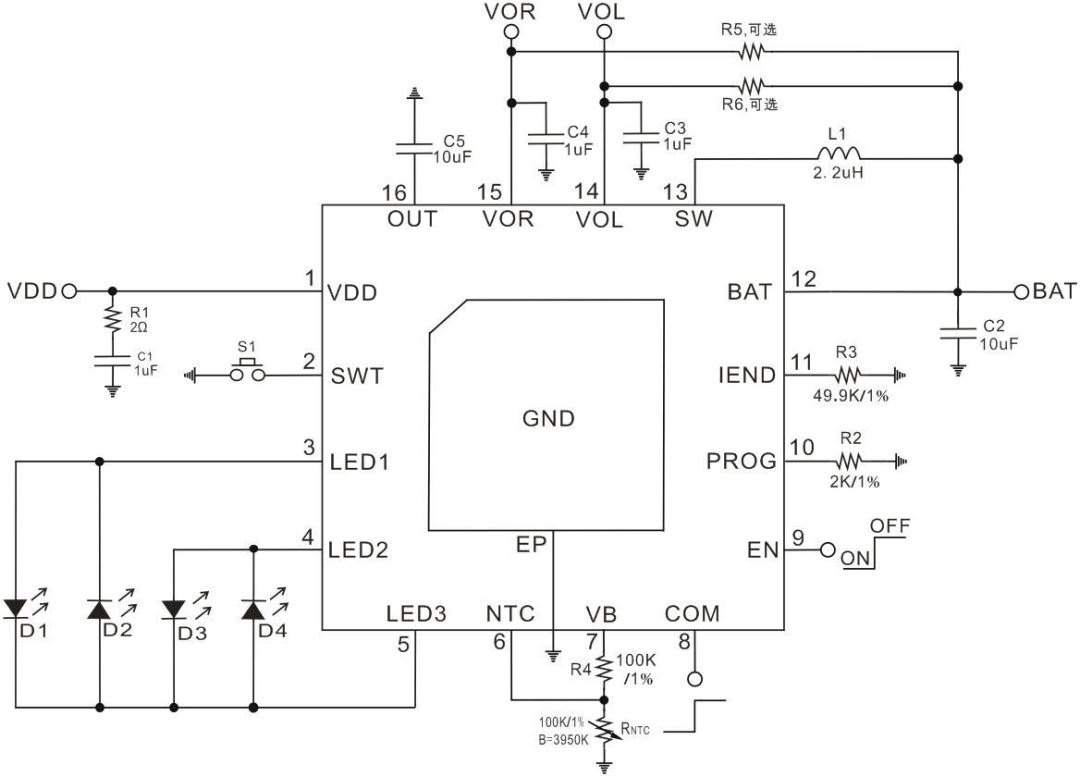

4LED 指示灯典型应用电路▲

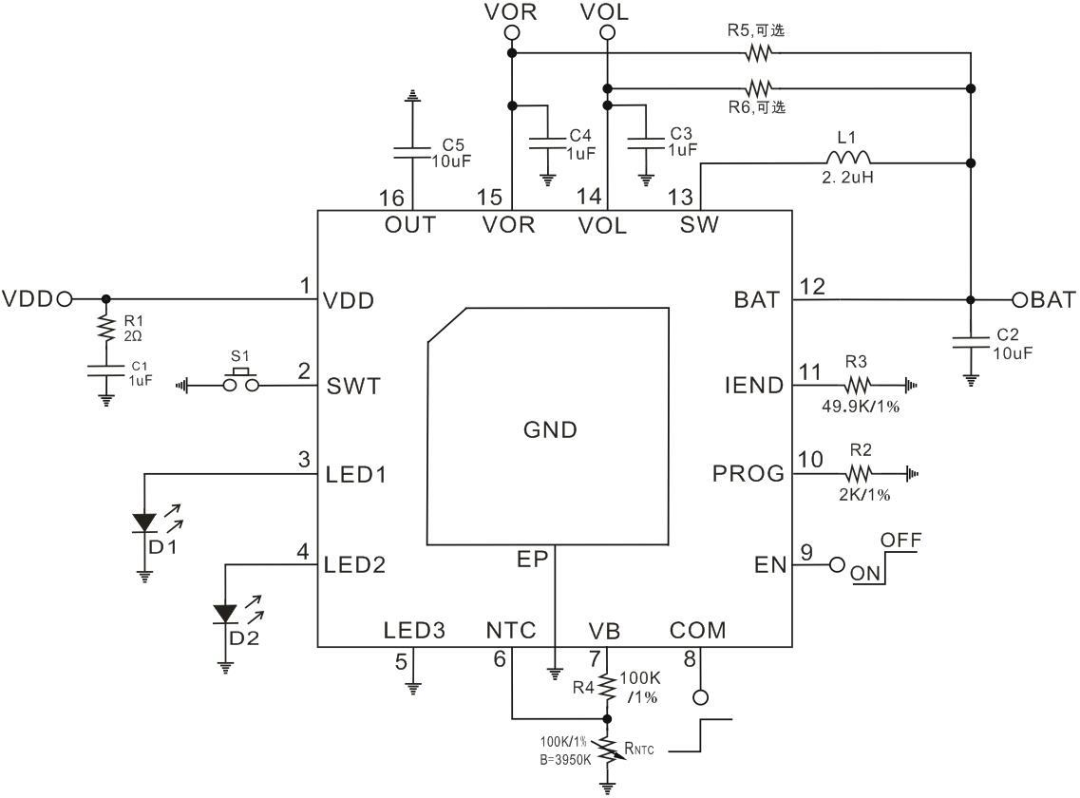

2LED 指示灯典型应用电路▲

TP4586凭借高集成度、双路独立控制、多重保护机制及灵活配置能力，成为TWS充电仓的“高能管家”，更是小型锂电设备的“安全卫士”。从高效充放到智能防护，从极致紧凑到高耐压，硬核参数与人性化设计，重新定义电源管理芯片的价值。

根据拆解案例分析，参数设计精准直击实际应用痛点，如空间限制、安全需求、能效优化等。在保证性能的同时，显著降低开发复杂度与成本，助力TWS耳机及相关锂电池设备的应用方案快速落地。

立即选用TP4586，为您的产品注入高效、可靠、差异化的“芯”竞争力！
