YXC YSN8111超低功耗RTC芯片：智能穿戴长续航与小型化优选方案

YXC扬兴科技推出的YSN8111超低功耗实时时钟（Real-Time Clock, RTC）芯片，以250nA典型功耗和3.2mm×2.5mm（SMD 3225）超小封装，直接解决智能手表、运动手环及真无线立体声（True Wireless Stereo, TWS）耳机等智能穿戴设备面临的续航与空间瓶颈。该内置晶振RTC集成了主备电自动切换功能，确保设备在复杂环境下的时间基准连续性与健康数据准确性。

1、智能穿戴RTC设计面临的三大核心挑战

1.1 续航受限与RTC待机功耗瓶颈

智能穿戴设备受物理体积限制，通常仅搭载几十至几百毫安时（mAh）电池。在设备息屏休眠期间，RTC仍需持续维持走时与定时监测。若RTC静态功耗过高，将持续消耗有限电量，直接缩短整机续航并降低用户体验。

1.2 空间受限与分离式RTC方案的集成难题

穿戴设备印制电路板（Printed Circuit Board, PCB）集成度极高，需同时容纳传感器、无线通信及电源管理等器件。传统“RTC芯片+外置晶振”的分离式方案会占用额外PCB面积。外置晶振在运动出汗、高湿等环境下还存在受潮漏电风险，易导致停振或走时偏差。

1.3 掉电守时困难与时间基准丢失风险

穿戴设备在低电量、断电或更换电池时，必须保证时间连续，以确保计步、心率、睡眠等健康数据的准确关联。若RTC无法维持或恢复时间，历史数据将因时间错位失去参考价值。这要求RTC具备超低守时电压及后备电源自动切换能力。

2、YXC YSN8111：兼顾低功耗、高集成与可靠性的RTC方案

针对智能穿戴设备续航短、空间受限及掉电守时等需求，YXC扬兴科技推出YSN8111超低功耗内置晶振RTC。该芯片集250nA超低功耗、3225超小封装、内置32.768kHz晶体及主备电自动切换于一体，提供高效的时间管理方案。

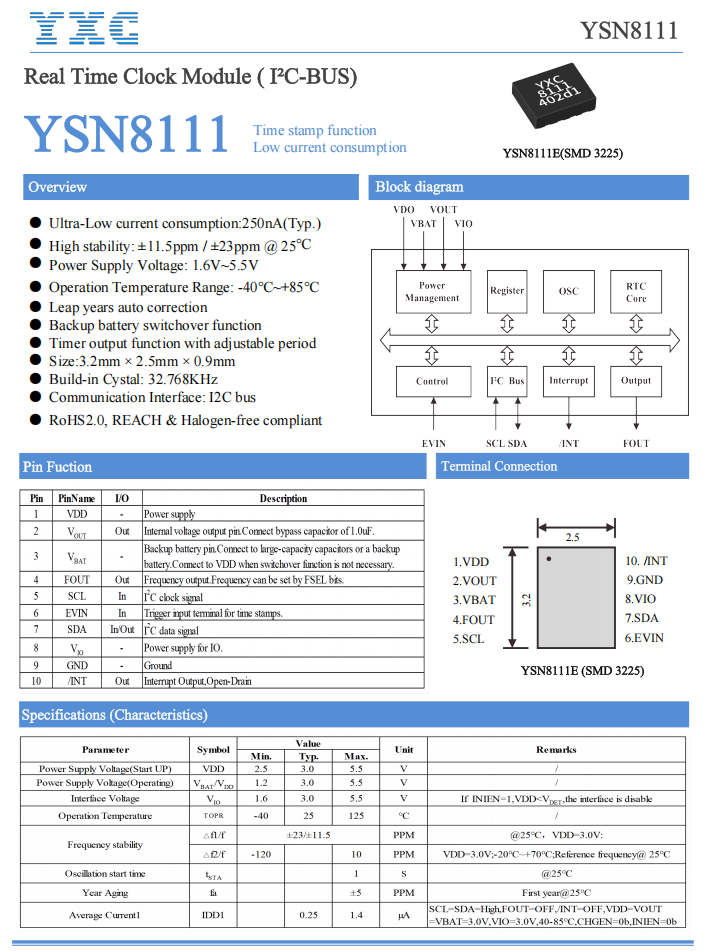

2.1 YSN8111关键技术参数

据YXC技术规格数据显示，YSN8111的核心参数如下：

· 工作电压：1.6V ~ 5.5V

· 守时电压：1.2V ~ 5.5V

· 工作温度：-40℃ ~ +85℃

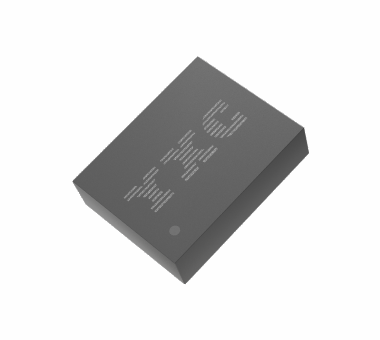

· 封装尺寸：3.2mm × 2.5mm × 0.9mm（SMD 3225）

· 常温精度：±11.5ppm / ±23ppm @ 25℃

· 典型功耗：250nA

· 集成特性：内置32.768kHz晶体，无需外接晶振及匹配电容

· 功能特性：日历、定时器、闹钟、时间更新中断、主备电自动切换

· 通信接口：集成电路总线（Inter-Integrated Circuit, I²C）

2.2 YSN8111核心优势解析

（1）250nA超低功耗，延长设备续航

YSN8111典型工作电流仅为250nA，在设备深度休眠状态下几乎不增加电池负担。以300mAh智能手表为例，RTC全年耗电约2.2mAh，不足电池容量的1%，有效降低整机待机功耗。

（2）内置晶体与3225封装，提升集成度与可靠性

YSN8111内置32.768kHz晶体，无需外接晶振及匹配电容，大幅减少PCB占用，为传感器、无线通信及电源管理器件释放布局空间。全密封内置设计避免了外置晶振因受潮导致的停振或走时异常，提升了设备在运动出汗、户外高湿等复杂环境下的长期可靠性。

（3）超低守时电压与主备电切换，确保时间连续

YSN8111支持1.2V至5.5V宽范围守时电压，在电池电量接近耗尽时仍可持续保持走时，避免日历数据丢失。内置主备电自动切换电路，当主电源异常时自动切换至VBAT供电，确保计时不中断。配合定时器及中断功能，可实现微控制单元（Microcontroller Unit, MCU）低功耗唤醒，保障健康数据的时间连续性。设备更换电池或重新上电时无需重新校时，避免时间错位造成的数据断层。

3、智能穿戴RTC市场趋势与YSN8111应用价值

智能穿戴设备正向更长续航、更高集成和更丰富功能演进。RTC已从单纯提供时间基准的基础器件，转变为影响整机功耗、空间利用率和数据可靠性的关键组件。YXC扬兴科技YSN8111凭借250nA超低功耗、高集成内置晶振设计及稳定守时能力，为智能手表、运动手环、TWS耳机等穿戴设备提供了可靠的实时时钟硬件支撑。

4、YSN8111 常见技术问题解答（FAQ）

4.1 智能穿戴设备为什么需要超低功耗RTC？

智能穿戴设备电池容量通常仅为几十至几百毫安时。RTC在设备息屏休眠期间需持续维持走时，若静态功耗过高会持续消耗电量。YSN8111的250nA典型功耗可使全年耗电控制在2.2mAh以内，有效保障整机长续航。

4.2 YSN8111内置晶振设计相比传统外置晶振有何优势？

传统“RTC+外置晶振”方案占用额外PCB空间，且外置晶振在出汗、高湿环境下易受潮漏电导致停振。YSN8111采用全密封内置32.768kHz晶体设计，无需外接晶振及匹配电容，既缩小了封装体积（3225），又提升了复杂环境下的长期可靠性。

4.3 YSN8111如何保证设备掉电时的时间连续性？

YSN8111支持1.2V至5.5V宽范围守时电压，并内置主备电自动切换电路。当主电源异常或电池电量耗尽时，芯片可自动切换至VBAT后备电源供电，确保计时不中断，避免更换电池或重新上电后出现时间错位和数据断层。
