LYF62001高效同步双向升压充电器，集成快速充电协议

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 特性

● 集成PD3.0、QC3.0、AFC、SCP、FCP、BC1.2协议，支持双向buck-boost充放电

● 为PD3.0提供支持源角色、接收方角色和DRP角色

● 充电管理，包括涓流充电、CC充电、CV充电和充电终止功能

● 宽VBUS和VBAT电压操作范围高达32V

● 支持A端口和C端口，插拔检测

● 支持每个端口的电流和电压过高保护

● 1节电池至6节电池的充电管理

● 同时支持4.2V和3.5V电池充电

● 可编程开关频率150Khz和300Khz

● 可编程VINREG电压，以防止适配器过载

● 12位DAC转换器，可保证以10mA/步为单位的可编程电流限制

● 12位DAC转换器，确保可编程输出电压，步进为5mV

● 可编程电缆压降补偿

● 集成USB端口的N-Gate驱动程序

● VMON引脚上的电池电压、BUS电压和所有端口电压感测

● VMON引脚上的电池电流、总线电流和所有端口电流感测

● 芯片降压升压控制器具有全面的保护功能

● 当VBUS接近VBAT时，支持直通操作

● I²C接口可用于与MCU通信

● 片上LDO为MCU供电

● QFN5X5-40封装

2 应用

● 移动电源

● 电池组

● 锂离子电池充电器

● 便携式设备

● 通用快速充电

● 智能USB插座

3 描述

● LYF62001是一款高效、同步双向升压充电器，集成快速充电协议。它是一个全面且灵活的升压充电器平台，专为大多数快充应用设计，配备type-C端口和PD协议。该设备可编程设置为降压充电、升压充电或升压-降压混合充电模式。LYF62001提供I2C接口与MCU通信，具备电池和总线端子的高压感应功能，可精确检测电池电流、总线电流及USB端口电流的轨间电流。同时为所有USB端口的CC1、CC2、DP和DM通信信号提供高压阻断功能。LYF62001可与通用MCU配合使用，为移动电源、电池组或便携式能量立方体等各类快充应用提供完整、强大且灵活的升压充电系统。

● 在充电模式下，它通过升压或降压输入电压来有效为电池充电。LYF62001支持涓流充电、恒流（CC）充电和恒压（CV）充电管理。充电电流和充电电压可以通过两个12位DAC转换器进行编程。

● LYF62001具有I2C接口，用户可通过I2C轻松控制充放电模式，并对充电电流、充电电压、输出电压及输出电流限值进行编程。设备还具备USB端口状态监测功能，并提供两个NMOS栅极驱动器实现独立电源路径控制。用户还可通过I2C监控直流-直流转换器乃至整个系统的运行状态。

● LYF62001还提供VMON引脚，通过该引脚MCU可以实时监控VBUS、VBAT电压，IBUS、IBAT电流以及各端口电流，所有这些功能简化了系统设计，降低了任何充电系统的BOM成本。

● LYF62001支持欠压保护、过压保护、过电流保护、短路保护和过温保护，确保系统在不同异常情况下安全。

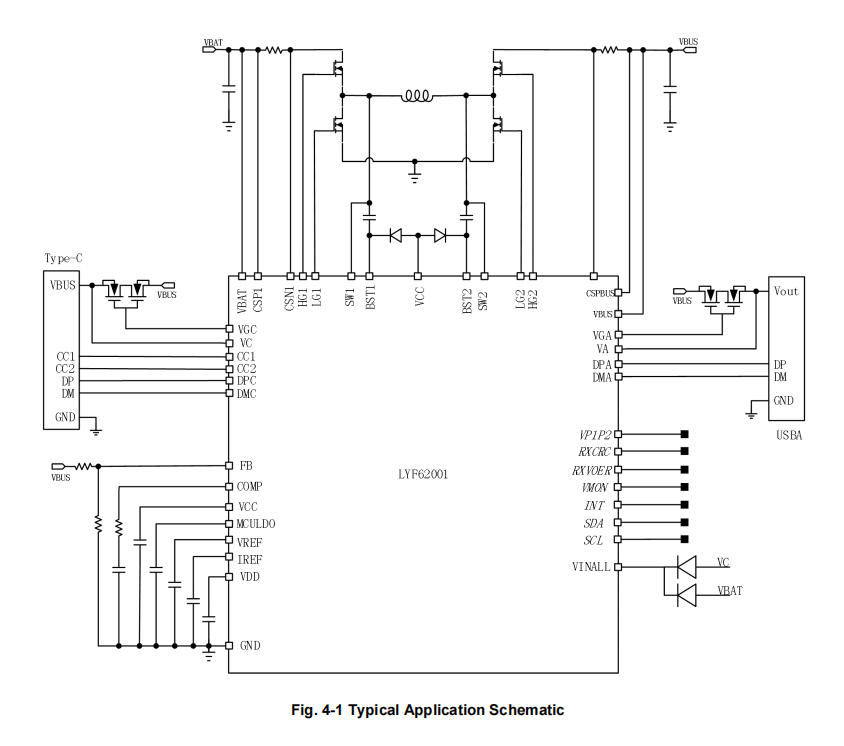

4 典型应用

文章配图-2

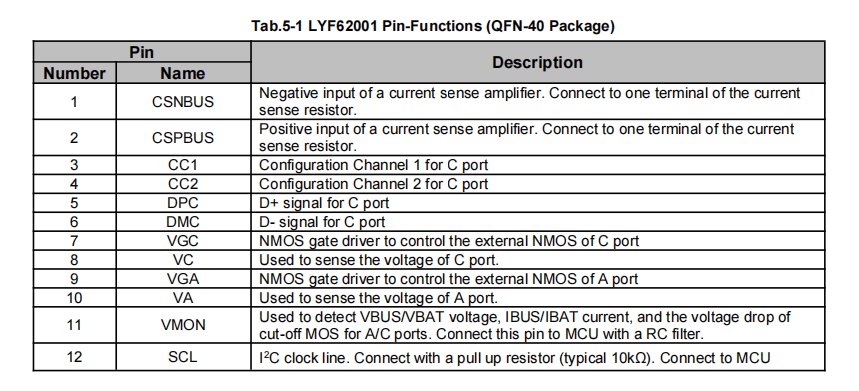

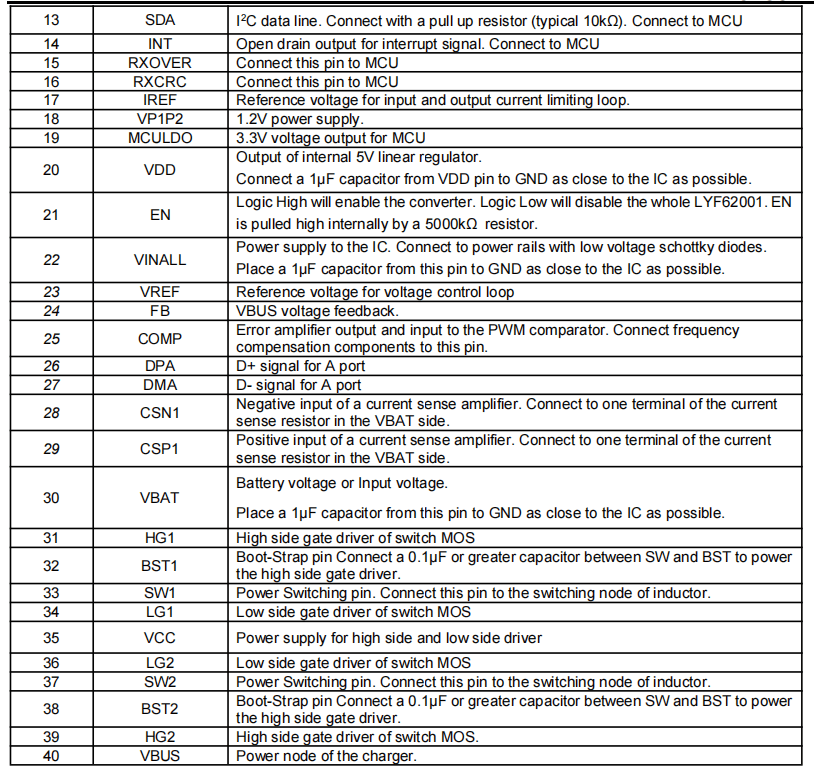

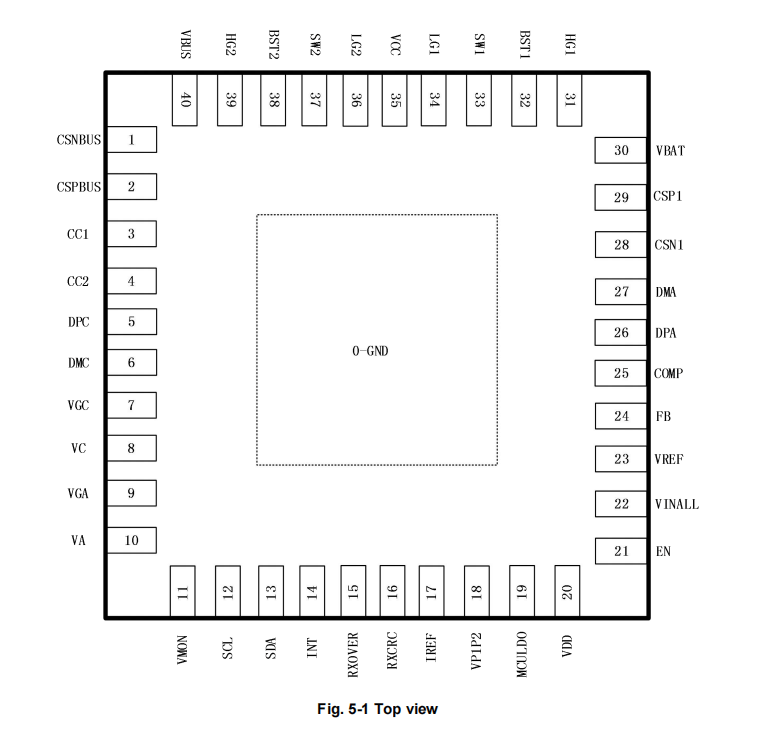

5 引脚配置

文章配图-3

文章配图-4
