PL94056高效同步双向升压充电器，集成快速充电协议

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1.特征

● 集成PD3.0、QC3.0、AFC、SCP、FCP、BC1.2协议，支持双向升压/降压充电和放电

● 为PD3.0提供支持源角色、接收角色和DRP角色。

● 充电管理，包括涓流充电、CC充电、CV充电和充电终止功能

● 宽VBUS和VBAT电压工作范围高达32V

● 集成式10mR H桥MOSFET

● 支持A端口和C端口，插拔检测

● 支持每个端口的电流和过电压保护。

● 1至6号电池充电管理

● 支持4.2V和3.5V电池充电

● 可编程开关频率150Khz和300Khz

● 可编程VINREG电压，以防止适配器过载。

● 12位DAC转换器，可保证以10mA/步的步长进行可编程电流限制

● 12位DAC转换器，确保可编程输出电压，每步5mV

● 可编程电缆下垂补偿

● 集成USB端口的N-Gate驱动程序

● 电池电压、BUS电压和VMON引脚上的所有端口电压感测

● VMON引脚上的电池电流、总线电流和所有端口电流感测

● 片上降压升压控制器具有全面的保护功能

● 当VBUS接近VBAT时，支持直通操作

● I²C接口可用于与MCU通信

● 片上LDO为MCU提供电源

● QFN6x6-42封装

2 应用

● 移动电源

● 电池组

● 锂离子电池充电器

● 便携式设备

● 通用快速充电

● 智能USB插座

3 描述

● PL94056是一款高效能同步双向升压降压充电器，集成快速充电协议。该平台采用全面灵活的设计方案，支持主流快充应用场景，配备type-C接口和PD协议。设备可编程设置为降压充电、升压充电或降压升压混合模式。PL94056通过I2C接口与微控制器通信，具备电池及总线端子的高压监测功能，精准实现电池电流、总线电流和USB端口电流的轨间电流检测。同时为所有USB端口提供CC1、CC2、DP、DM通信信号的高压阻断保护。配合通用微控制器使用时，可构建完整、强大且灵活的升降压充电系统，适用于移动电源、电池组、便携式储能立方体等各类快充场景。

● 在充电模式下，它通过升高或降低输入电压来有效地给电池充电。PL94056支持涓流充电、恒流（CC）充电和恒压（CV）充电管理。充电电流和充电电压可以通过两个12位DAC转换器进行编程。

● PL94056具有I2C接口，用户可通过I2C轻松控制充电/放电模式，并对充电电流、充电电压、输出电压和输出电流限值进行编程设置。该芯片还具备USB端口状态监测功能，并提供两个NMOS栅极驱动器实现独立的电源路径控制。用户还可通过I2C监控DC-DC转换器状态，甚至整个系统状态。

● 可实时监控VBUS、VBAT电压、IBUS、IBAT电流以及各端口的电流，这些功能简化了系统设计，降低了任何充电系统的BOM成本。

● PL94056支持欠压保护、过压保护、过流保护、短路保护和过温保护，确保系统在不同异常情况下安全。

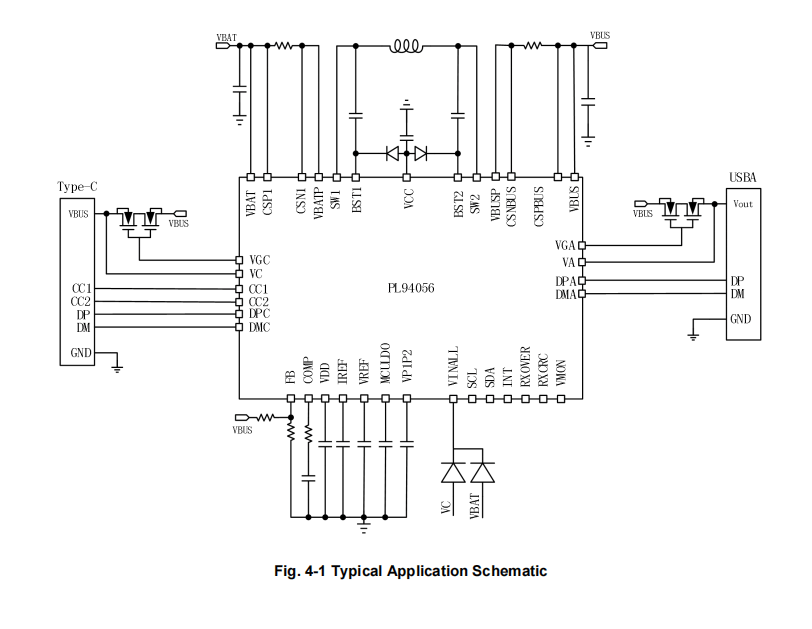

4 典型应用

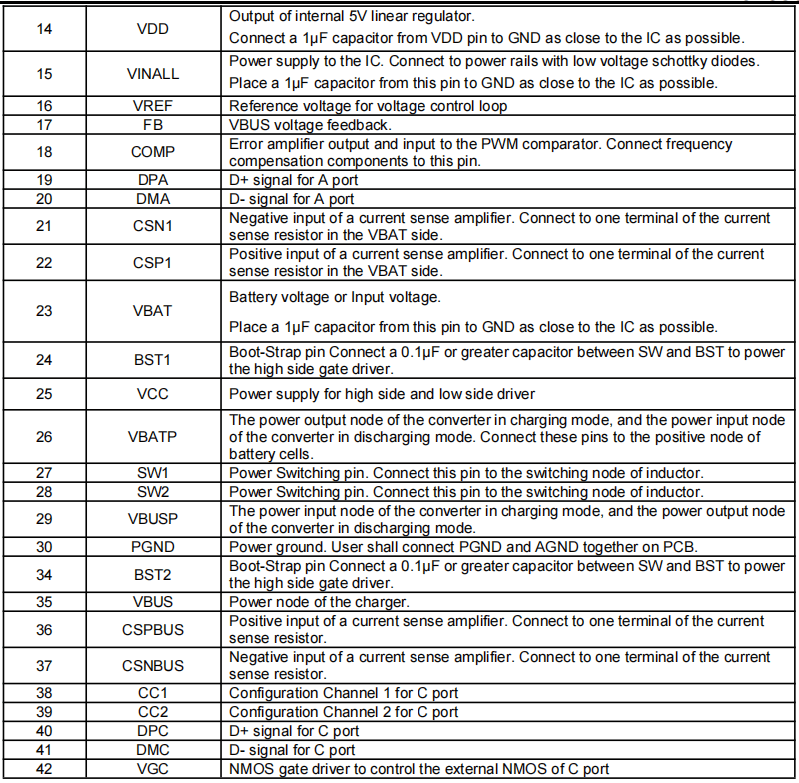

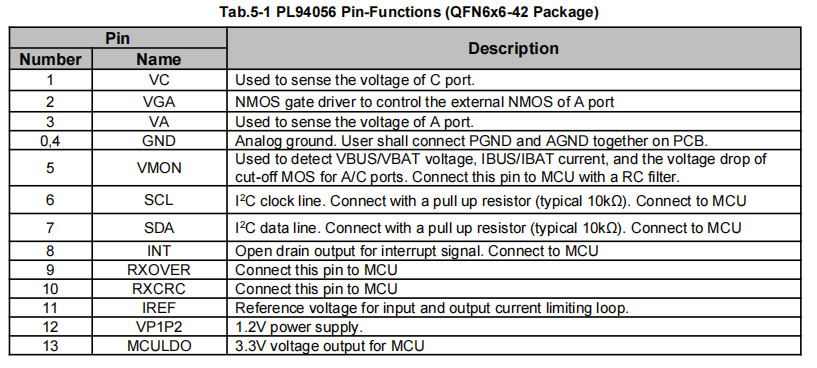

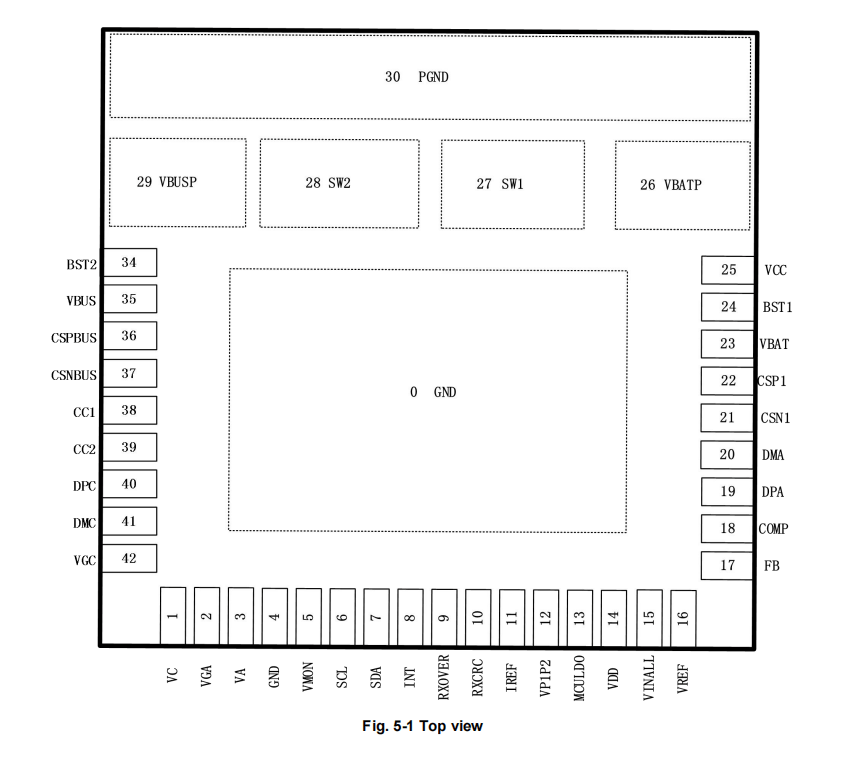

5 引脚配置
