TP5100X 2A开关降压 8.4V锂电池 充电器芯片

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 概述

■ TP5100X是一款开关降压型双节8.4V锂电池充电管理芯片。其ESOP8封装与简单的外围电 路，使得TP5100X非常适用于便携式设备的大电流充电管理应用。同时，TP5100X内置输入过 流、欠压保护、过压保护、芯片过温保护、短路保护、电池温度监控。

■ TP5100X具有9V-12V输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流 预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5100X使用较小的 外围器件，并在大电流充电中仍保持较小的发热量。TP5100X内置功率PMOSFET、防倒灌电路， 所以无需防倒灌肖特基二极管等外围保护。

2 特性

■双节8.4V锂电池充电

■内置功率MOSFET,开关型工作模式， 器件发热少，外围简单

■ 可编程充电电流，0.1A--2A

■ 双LED充电状态指示

■ 芯片温度保护，过流保护，过压保护，欠 压保护

■ 电池温度保护、电池短路保护

■ 开关频率200KHz

■ 小于1％的充电电压控制精度

■ 涓流、恒流、恒压三段充电，保护电池

■ 采用ESOP8型封装

3 绝对最大额定值

■ 输入电源电压（VIN）：25V

■ BAT：0V～15V

■ BAT 短路持续时间：连续

■ 最大结温：120℃

■ 工作环境温度范围：-20℃～85℃

■ 贮存温度范围：-30℃～125℃

■ 引脚温度（焊接时间 10 秒）：260℃

4 应用

■ 便携式设备、各种充电器

■ 无人机、航模、电动工具、对讲机

5 典型应用

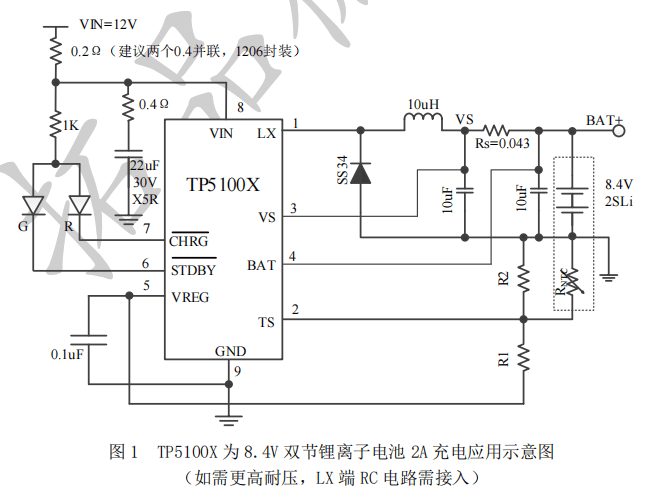

文章配图-2

6 引脚配置

文章配图-3

VIN（引脚 8）：输入电压正输入端。此管

脚的电压为内部电路的工作电源，VIN的变化范围在 9V至 12V之间，串接 0.2Ω的耗散电阻，并通过一个 0.4Ω串 10μF的电容进行旁路。当 VIN 和 VBAT 压 差 低 于190mV时，TP5100X进入停机模式，从而使IBAT降至 6μA。

LX（引脚 1）：内置 PMOS 功率管漏极连接 点。LX 为 TP5100X 的电流输出端与外部 电感相连作为电池充电电流的输入端。高 输入电压下外部需接 RC 电路。

GND（引脚 9）：电源地。散热片位置。

VS（引脚 3）：输出电流检测的正极输入端。

BAT（引脚 4）：电池电压检测端。将电池的正端连接到此管脚。

VREG（引脚 5）：内部电源。VREG 是一个内部电源，它外接一个 0.1uF 旁路电容到地，可以最大驱动 5mA。

TS（引脚 2）：电池温度检测输入端。将 TS 管脚接到电池的 NTC（负温度系数热敏电阻）传感器的输出端。如果 TS 管脚的电压小于 VREG 的 45%或者大于 VREG 电压的 80%，意味着电池温度过低或过高，则充电被暂停。如果 TS 直接接 GND，电池温度检测功能取消，其他充电功能正常。

STDBY（引脚 6）：绿灯电池充电完成指 示端。当电池充电完成时STDBY 被内部 开关拉到低电平，表示充电完成。除此之 外， STDBY 管脚将处于高阻态。

CHRG （引脚 7）：红灯充电中状态指示 端。当充电器向电池充电时， CHRG 管脚 被内部开关拉到低电平，表示充电正在进行；否则 CHRG 管脚处于高阻态。返回搜狐，查看更多
