10μA待机、1颗电感搞定1A充放电：TP4336如何为低功耗便携设备“省”出竞争力

在移动电源、手电筒、暖手宝、电子烟、小风扇这类便携设备中，工程师每天都在做“减法”——减待机功耗、减BOM成本、减开发周期。TP4336正是为此而生的一颗单芯片电源SOC，它用三个硬指标直接回应这些减法需求：10μA待机电流、1颗电感完成1A充放电、93%放电效率。本文围绕一个“省”字，拆解TP4336如何从电、件、钱三个维度为产品提升竞争力。

一、省电：10μA待机，让电池“放得住”
便携设备最怕库存亏电——产品在仓库放几个月，拿出来开不了机，用户差评如潮。传统方案待机电流通常在50~80μA，2000mAh电池理论待机约2.5年（实际因自放电会缩短），而TP4336的待机电流仅10μA（VBAT=3.0~4.2V，输出开路）。

工程意义：10μA待机使电池自放电成为主要损耗，仓库存放一年仍能保证80%以上电量。对于需要长期运输或陈列的产品（如出口移动电源、应急手电筒），这是实打实的用户体验提升。

实测注意：测量待机电流时，确保输出开路、无按键按下、无LED漏电。四灯模式下LED3悬空可能引入微弱漏电，应确认。

二、省件：1颗电感搞定1A充放，BOM精简60%
典型移动电源方案需要：充电IC+升压IC+MCU+功率MOS+若干电阻电容，元件数轻松超过20。TP4336将线性充电、同步升压、电量指示、按键逻辑、多重保护全部集成，外围仅需：


总元件约12个（含可选限流电阻），相比分立方案减少60%以上。1颗电感是关键——电感在BOM中成本占比较高且体积较大，减少电感数量直接降低成本和PCB面积。

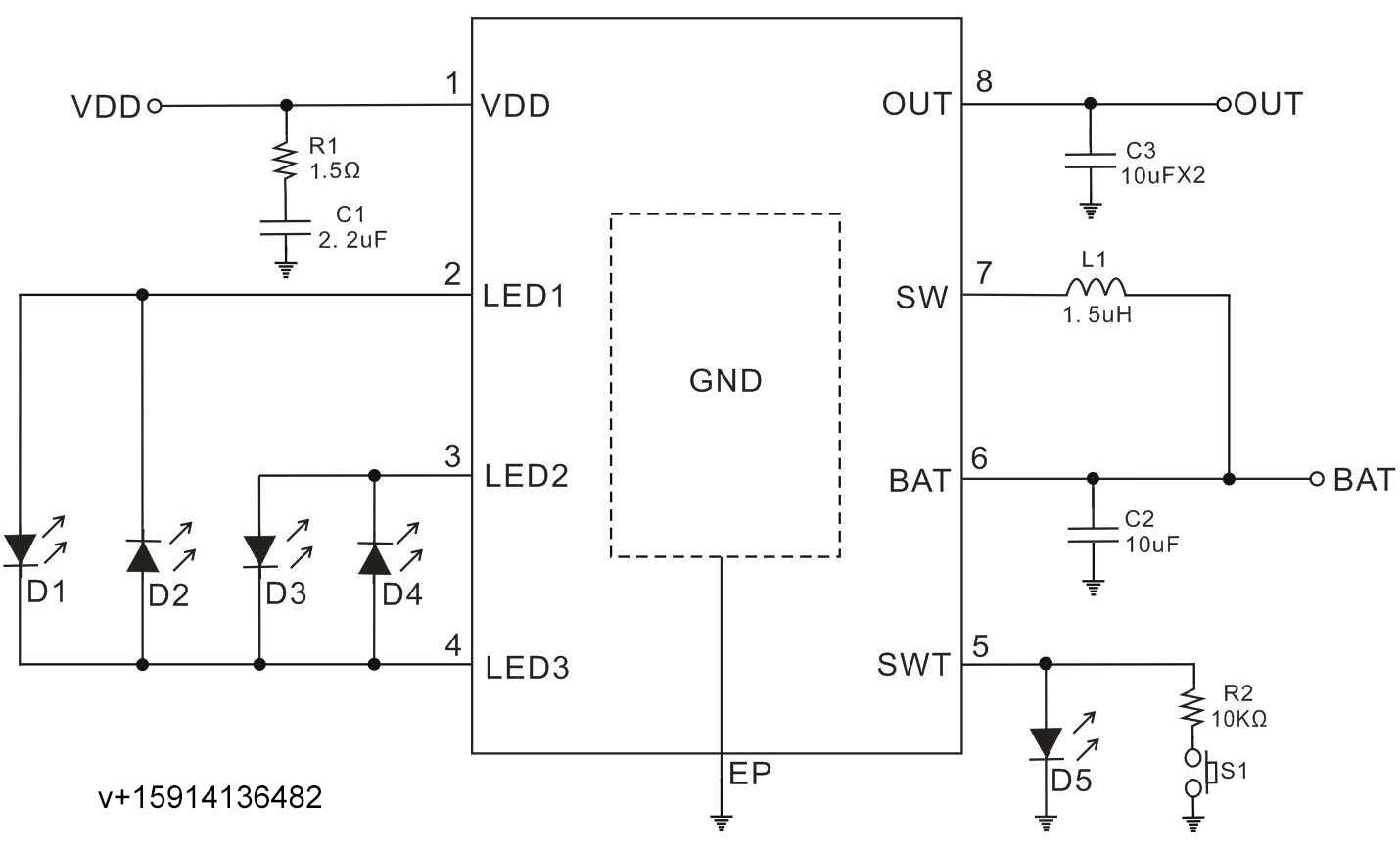

工程要点：BAT电容必须用两颗10µF并联（典型电路图），单颗10µF可能导致纹波过大或升压不稳定。电感饱和电流必须>3A，否则效率下降甚至芯片发热。

三、省钱：集成保护+灵活指示，降低研发和售后成本
3.1 集成保护，免外置芯片
TP4336内置过充、过放、过温、输出过压、输出过流、输出短路保护。其中短路和过流保护为锁死机制：输出短路（VOUT<2.8V持续500µs）或过流（VOUT<4.3V持续8ms）后，升压电路锁死，必须移除故障负载再单击按键才能恢复。

对比自恢复方案：自恢复方案在短路未消除时会反复打嗝，导致功率管发热、电池大电流放电，甚至起火。锁死机制符合UL/CE安全规范，更容易通过认证，减少售后召回风险。

3.2 灵活电量指示，一板两用
通过LED3引脚短接到GND即可切换四灯/两灯模式。高端型号用四灯分段指示，低端型号用两灯（充电亮/放电亮），无需改板，降低库存管理成本。

3.3 边充边放，提升产品溢价能力
集成电源路径管理，充电器接入时仍可同时给负载供电（需VBAT>3.1V）。暖手宝、行车记录仪、便携路由器等需要“边充电边工作”的产品，无需外置路径切换电路，提升产品卖点而不增加成本。

四、设计实战：如何真正实现“省”
4.1 元件选型速查

4.2 PCB布局核心
Exposed Pad：必须大面积焊接并接地，打孔导热。

功率回路最短：C3（两颗10µF）同时靠近芯片BAT和电感L1；L1到SW走线短粗无过孔；C2紧靠OUT。

地线完整：所有电容GND直接接大面积地平面，避免细长走线。

4.3 常见“省”不下来的坑

五、总结：TP4336的“省”学


对于1A级别的移动电源、手电筒、暖手宝、电子烟、小风扇等低功耗便携设备，TP4336用一颗芯片解决了待机、BOM、保护、指示等核心问题。设计时严格遵循元件选型与PCB布局规则，即可快速完成一版量产级产品。

参考资料：TP4336规格书V1.05，TPOWER官网 http://www.tpower-ic.com

免责声明：本文所有参数均源自规格书V1.05，实际性能以最新版本为准。
————————————————
