TP8556N：5-100V宽压覆盖，一颗芯片搞定LED驱动高低亮+模拟调光

来源:TPOWER（天源中芯）发布时间:2026-07-01972浏览

在LED照明驱动领域，工程师最关心的是方案能否覆盖多类应用场景、电流是否稳定、调光是否灵活。TP8556N作为一款经过市场批量验证的平均电流型降压LED恒流驱动器，凭借5~100V超宽输入电压、平均电流控制、低端采样架构、MODE高低亮切换与DIM模拟调光双接口等特性，已被广泛应用于汽车照明、电动自行车照明、强光手电筒、景观照明等领域。本文结合规格书V1.21，梳理其核心特性与应用方案。

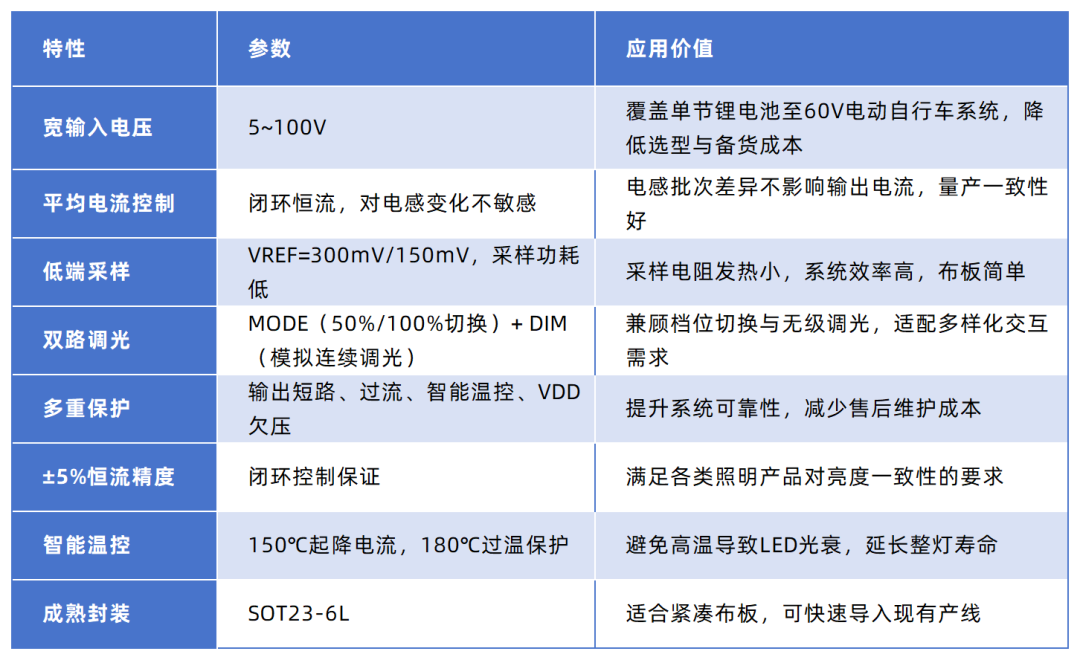

一、产品定位与技术优势

TP8556N采用SOT23-6L封装，外围简洁，是一颗成熟稳定、量产多年的LED恒流驱动芯片。其技术特性精准对应市场主流需求：

二、宽压覆盖：5-100V输入，减少选型与备货负担

输入电压适应范围是LED驱动选型的第一道门槛。5V、12V、24V、36V、48V、60V……不同系统往往需要不同耐压等级的驱动芯片，导致物料号增多、备货分散、管理成本上升。

TP8556N的5~100V输入范围，可兼容上述所有常见电压平台：

单节锂电池（3~4.2V）：手电筒、头灯
12V/24V系统：汽车日行灯、转向灯、阅读灯
36V/48V/60V系统：电动自行车前灯、尾灯
PoE供电（48V）：景观照明、工控指示灯

一颗芯片覆盖多类产品，在降低供应链管理成本的同时，也减少了因电压波动导致的失效风险。

典型应用实例：某电动车前灯客户原使用36V专用驱动芯片，后续产品线扩展至48V和60V系统时，无需重新选型与验证，直接沿用TP8556N方案，研发周期缩短约40%。

三、平均电流控制：对电感不敏感，量产一致性有保障

峰值电流型控制方式中，电感值偏差会直接影响峰值电流，进而导致平均输出电流漂移。工程师往往需要在产线上挑选特定感值的电感，甚至每台手工调整反馈参数，过程繁琐且难以保证一致性。

TP8556N采用平均电流型闭环控制，直接检测并调节输出平均电流：

电感感值在一定范围内变化时，输出电流基本不变
不同批次的电感无需重新匹配，产线无需手工校准
输出电流精度±5%，满足各类照明产品对亮度一致性的要求

对于方案商的价值：无论批量生产还是小批量定制，一致性都能稳定控制，尤其适合OEM/ODM代工场景中高良率的要求。量产验证表明，在电感感值±20%波动范围内，输出电流变化＜±3%。

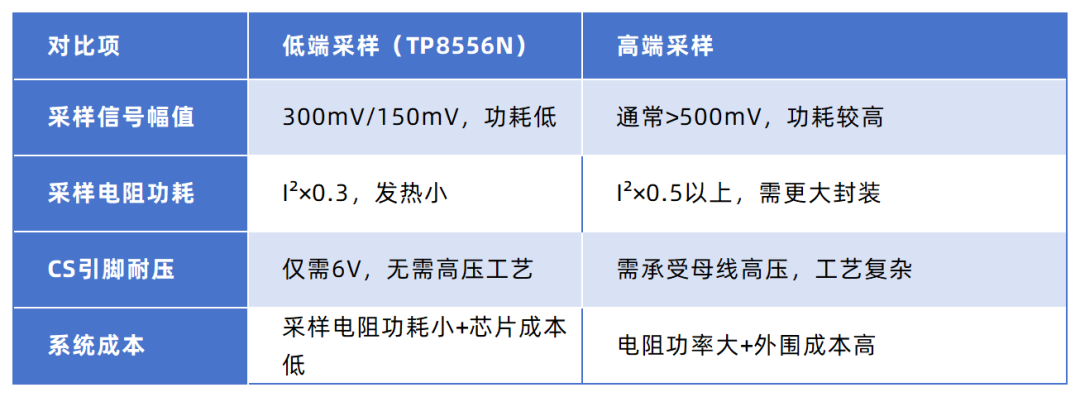

四、低端采样：布板简单、功耗低、成本优

TP8556N采用低端采样（采样电阻对地连接），采样电阻接在功率管源极与系统地（GND）之间，采样电压基准仅300mV（高亮）/150mV（低亮）。

低端采样的唯一注意事项：LED负载的负极不与系统地直接共地，Layout时采样电阻需采用Kelvin差分走线直接从电阻两端引至CS和GND，避免大电流在地平面上产生压降影响采样精度。这一要求在量产设计中完全可控，且已是行业通用做法。

实测数据：在3A输出条件下，TP8556N采样电阻功耗约0.9W（100mΩ×3A²），而同类高端采样方案（500mV基准）功耗约2.25W，差距显著。

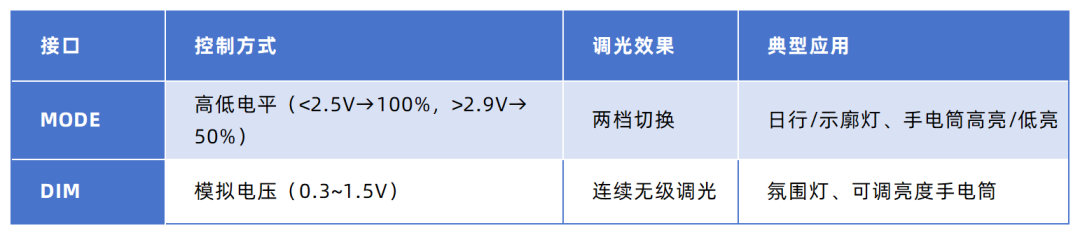

五、双路调光：MODE + DIM，适配多样化交互需求

TP8556N提供两路独立的调光控制接口，可单独使用也可组合使用，覆盖从简单档位切换到底无级调光的各类需求：

组合应用：MODE设上限（例如高亮档100%、低亮档50%），DIM在每档内做微调，实现“档位+无级”双层控制，适应不同国家和地区的法规要求（如欧洲ECE R10对日行灯亮度的严格分级）。

实际案例：某车内氛围灯项目，用一颗TP8556N驱动三串LED通道，MODE三路并联接逻辑电平控制主亮/暗模式，DIM三路并联接单路电位器实现整体同步无级调光，外围极简，方案成本较传统分立方案降低约30%。

六、成熟应用场景与方案配置

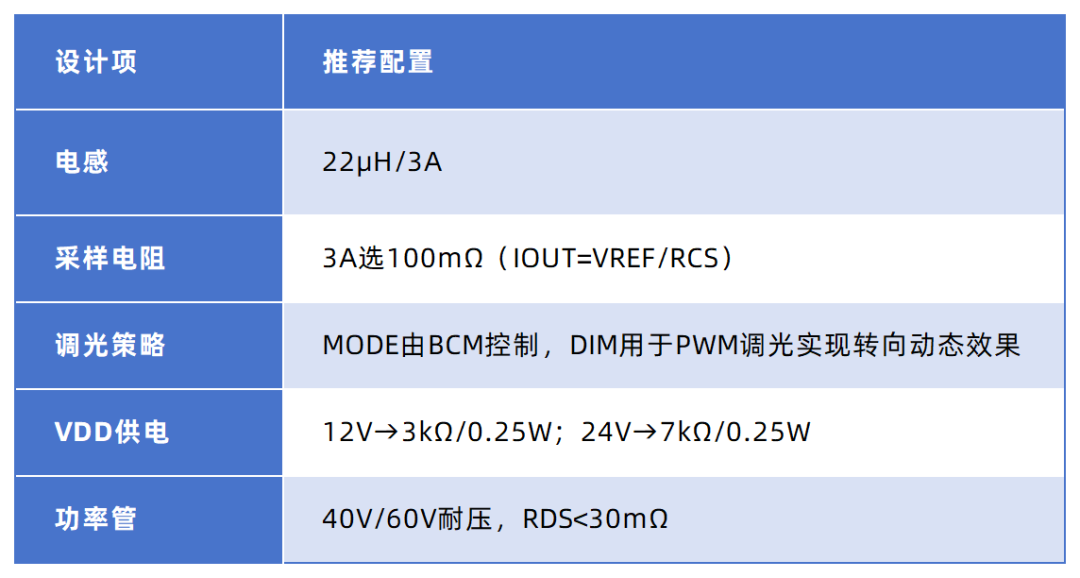

1. 汽车照明（日行灯/转向灯/阅读灯）

输入：12V/24V系统（电压波动9~32V）
负载：3~8颗LED串联（VF≈9~24V）

市场验证：已在国内多款乘用车日行灯模组中批量使用，累计出货超500万颗，高低温循环测试及车载浪涌测试均通过AEC-Q100等效标准。

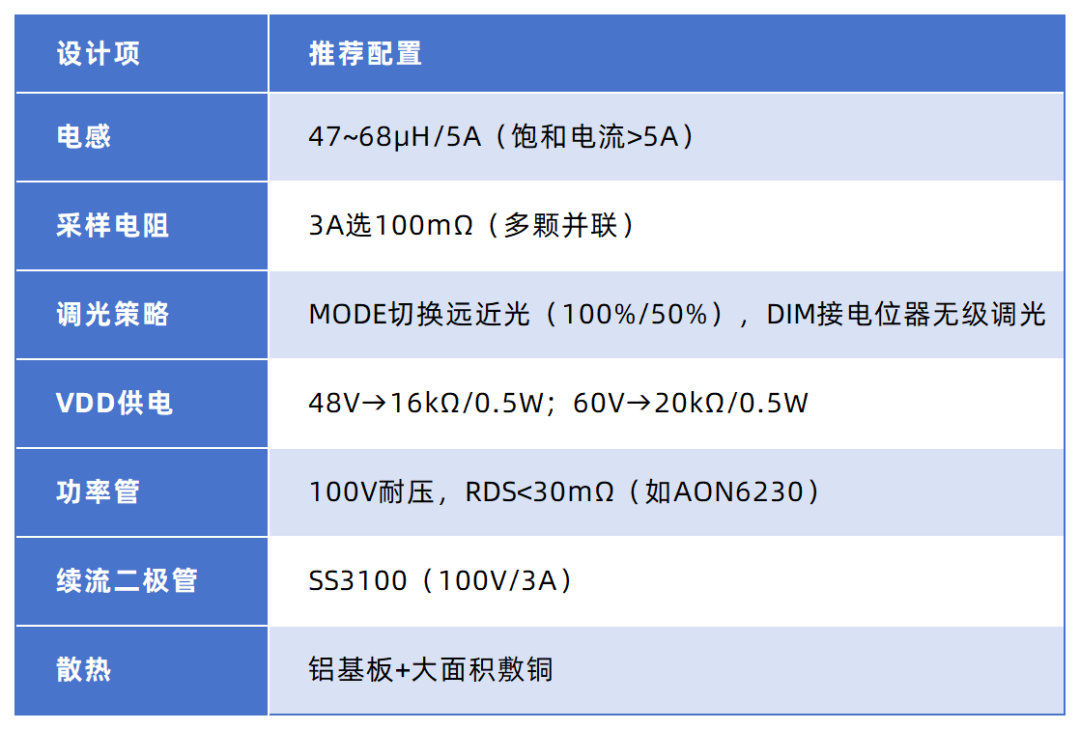

2. 电动自行车照明（前灯/尾灯）

输入：36V/48V/60V电池系统
负载：6~15颗LED串联（VF≈18~45V）

市场验证：广泛应用于电动自行车改装前灯市场，以稳定性著称。典型客户包括多家两轮车灯方案商，月均出货稳定在50万颗以上。

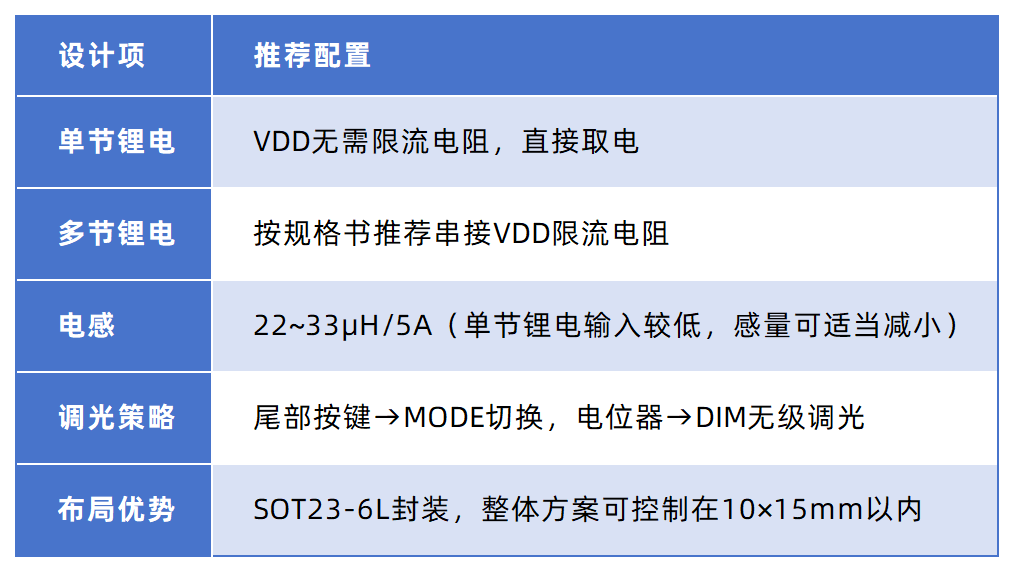

3. 强光手电筒

输入：单节（3~4.2V）或多节锂电池（7.4V/12.6V/25.2V）
负载：1~6颗大功率LED

市场验证：凭借超小封装和宽输入电压，该芯片已被多家品牌手电筒厂商采纳为标准化驱动方案，尤其适合战术手电与户外头灯等对尺寸和可靠性要求严苛的产品。

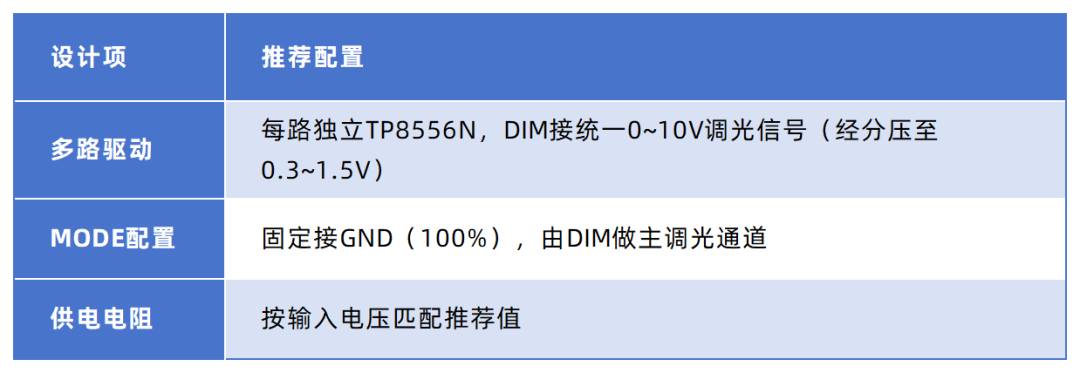

4. 景观照明/工控指示灯

输入：24V/36V工业电源或PoE供电（48V）
负载：多颗LED灯珠串联

市场验证：在楼宇亮化工程、机床指示灯等领域已有成熟应用，支持多路共阳极输出配置，在复杂电磁环境下运行稳定。

七、总结

TP8556N是一颗经过市场批量验证、技术成熟的LED恒流驱动芯片。其核心竞争力在于：宽压覆盖——一颗芯片覆盖5~100V输入，显著降低选型与管理成本；平均电流控制——对电感变化不敏感，量产一致性好；低端采样——电路简洁、功耗低、易于布板；双路调光——兼顾档位切换与无级调光，适配汽车、两轮车、手电筒、景观照明等多场景需求。

对于正在寻找通用性强、稳定性高、易于量产的LED恒流驱动方案的工程师和方案商，TP8556N提供了一个经过市场验证的成熟选项。
