询问 AI在音频产品开发中，工程师们常常面临一个两难选择：
想要录音音质好，就得接受高功耗；想要续航长，就得牺牲录音质量。
尤其在做麦克风阵列、智能穿戴、无线麦克风这类产品时，这个矛盾更加突出——既要听得清，又要用得久。
作为芯片原厂，我们在设计TP9243S之初，就把这个行业痛点作为核心攻关方向。今天，我们从技术角度，聊聊这颗立体声音频ADC的设计思路与实测表现。
01 功耗做到1.8mA怎么实现的？
先看一组实测数据：
立体声录音功耗：1.8mA（48kHz采样率）
单声道录音功耗：1.0mA（48kHz采样率）
这些数据来自规格书电气参数表，在25℃、VDD=3.3V条件下实测得出。
很多工程师关心一个细节：这个功耗是芯片自身消耗，还是包括外围电路？
答案是：TP9243S内部集成了ALDO和DLDO，支持1.8V~3.3V单电源供电，无需外部LDO或电源管理芯片。这意味着规格书上的1.8mA就是系统实际增加的功耗，没有隐藏成本。
为了做到这个水平，我们在架构设计上做了三件事：
优化模拟前端电路，降低静态电流；
采用低漏电工艺，减少待机损耗；
数字部分采用门控时钟技术，动态调节功耗。
最终结果就是：在106dB高信噪比的前提下，功耗做到行业领先水平。
对于电池容量有限的设备来说，这意味着：
智能手表、录音笔、无线麦克风，续航时间明显延长；
穿戴设备、会议麦克风，整机发热更低；
PCB散热压力小，结构设计更自由。
02 106dB信噪比背后的设计考量低功耗不难，难的是低功耗+ 高信噪比。
TP9243S的信噪比(SNR)达到106dB(PGA=0dB)，总谐波失真+噪声(THD+N)为-92dB，采样率支持8kHz~192kHz。
这些指标在消费级音频ADC中属于第一梯队。
我们在设计时重点优化了三个环节：
差分输入结构
很多音频ADC为了节省引脚，采用单端输入。但单端输入抗共模干扰能力弱，在复杂电磁环境下，底噪会明显上升。
TP9243S采用差分输入(AINLP/AINLN、AINRP/AINRN)，虽然多用了两个引脚，但在实际产品中抗干扰能力提升明显。尤其在做麦克风阵列时，多颗芯片协同工作，差分结构的优势更加突出。
内置抗混叠滤波器（AAF）
很多方案为了降低成本，省去外部抗混叠滤波电路，结果就是带外噪声混叠进通带，录音质量下降。
TP9243S在芯片内部集成了高性能抗混叠滤波器，无需外部滤波器件，就能保证20Hz~20kHz通带内的信号纯净度。
可编程PGA（0dB~42dB）
不同麦克风的灵敏度差异很大。有的驻极体麦输出只有几毫伏，有的数字麦输出能达到几百毫伏。
TP9243S的PGA支持0dB到42dB增益调节，步进3dB。工程师可以根据实际麦克风选型，在软件层面灵活配置，无需更换外围电阻，适配性更强。输入电阻典型值为12.5kΩ，可匹配大多数麦克风。
03 高度集成，外围电路能有多简单？一颗音频ADC，外围电路能有多简单？
TP9243S给出的答案是：电源、时钟、滤波、偏置，全在内部搞定。
我们把这几个模块全部集成进芯片：

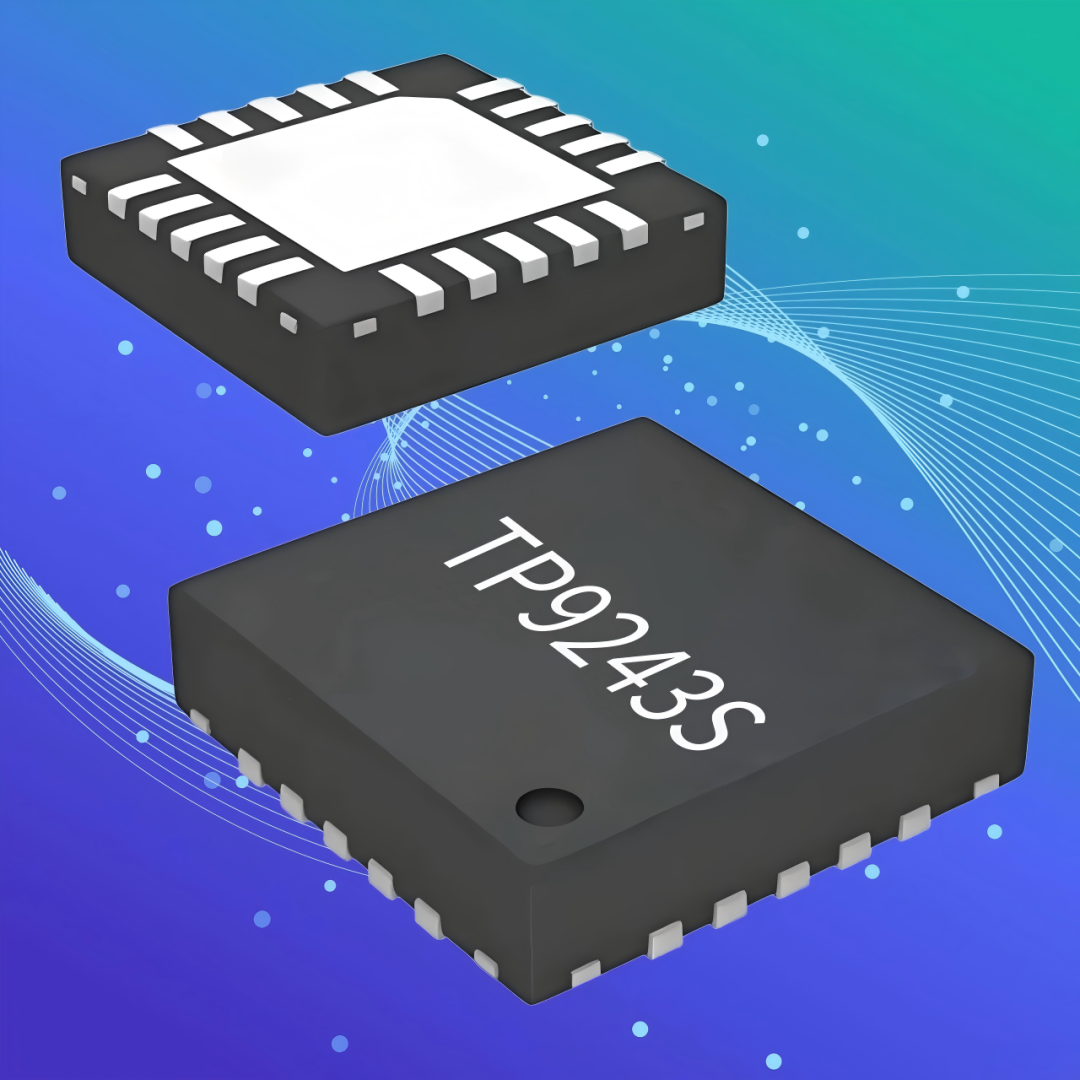

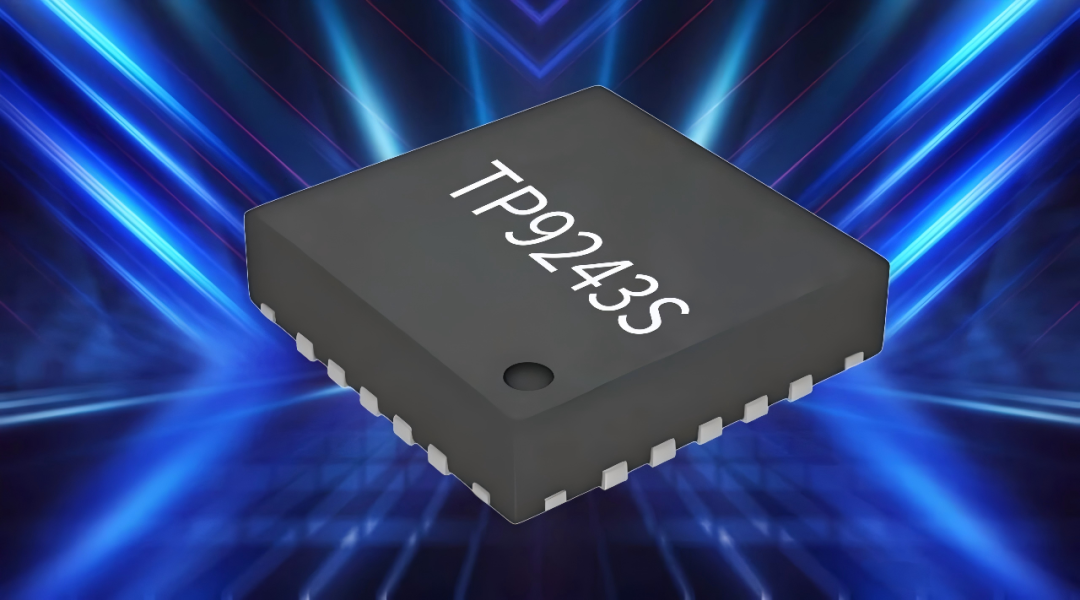

封装上采用QFN 3×3-20，底部带散热焊盘。这个尺寸在音频ADC里属于紧凑型，适合智能穿戴、耳机、便携录音设备等空间受限的产品。
04 接口灵活，I²S/I²C和PDM都能接在产品开发中，经常遇到这样的问题：主控芯片的音频接口五花八门，有的只有I²S，有的更偏好PDM。
TP9243S同时支持两种数字音频输出：
I²S接口：标准音频接口，位时钟最高20MHz，左右声道时钟最高200kHz，适配绝大多数主控平台
1位PDM输出：走线少，适合对PCB布局敏感的场景
此外，TP9243S支持最多8颗芯片同步工作。做高通道麦克风阵列时，所有芯片共享同一时钟，采样同步，数据对齐，后端算法处理更简单。
I²C控制接口支持400kHz高速配置，增益、滤波器、音量都可以动态调整，方便软件调试和量产校准。
另外，芯片预留了数字麦克风输入(DMICDAT)接口(管脚8)，可以直接接入数字麦克风。如果项目从模拟麦切换到数字麦，无需更换ADC芯片，硬件平台可以复用。

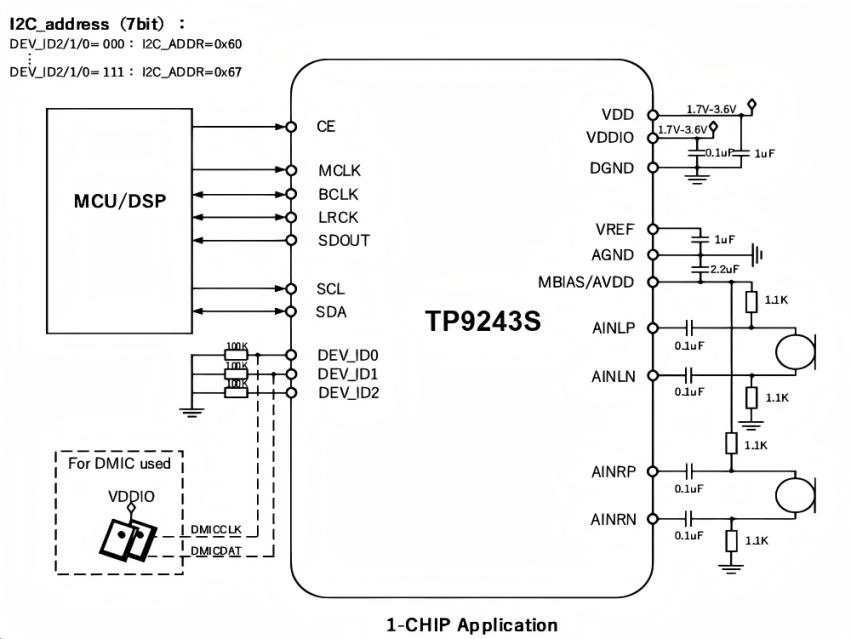

TP9243S单芯片典型应用电路图▲

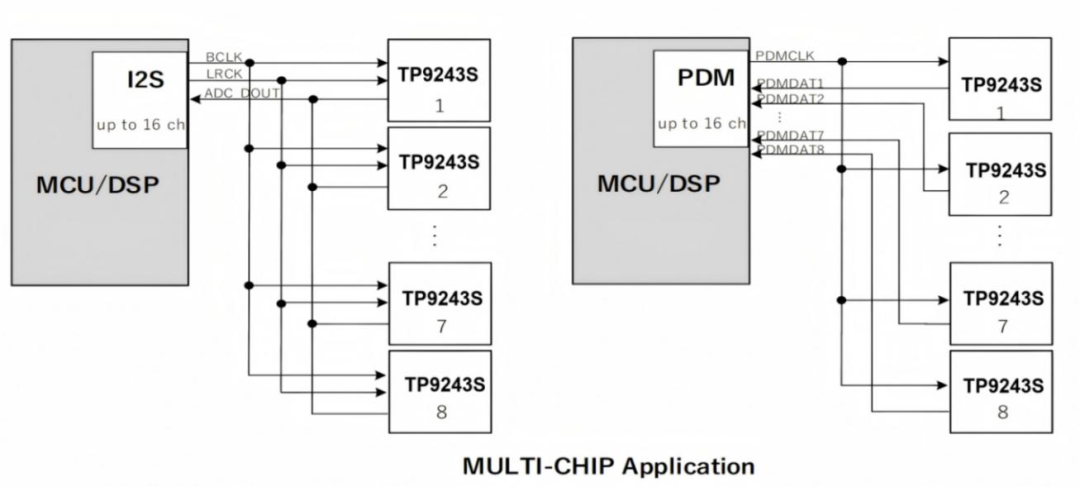

TP9243S多芯片典型应用电路图▲
05 原厂能提供什么？做芯片，不只是卖一颗器件。我们更希望帮助客户把产品做出来、做好、做稳。
完整的参考设计
提供基于主流主控平台的参考原理图和PCB Layout。工程师可以直接复用，缩短开发周期。
驱动代码与调试工具
提供I²C配置例程、寄存器手册、调试上位机工具。软件工程师无需从头摸索寄存器配置，上手更快。
量产支持
提供量产测试程序，支持自动化校准；
提供ESD防护建议（芯片ESD符合工业标准），提升生产良率；
技术支持团队可协助解决量产过程中的异常问题。
稳定的供应链
TP9243S采用成熟工艺制程，供应链稳定，交期可控。对于生产端来说，这意味着不会因为芯片供应问题影响出货。
06 适合哪些产品？根据实际项目落地情况，TP9243S在以下场景中表现突出：
麦克风阵列/ 回声消除系统
多芯片同步，采样率最高192kHz
106dB SNR保证回声消除精度
差分输入抗干扰，适合复杂电磁环境
智能穿戴/ 便携设备
QFN 3×3mm小封装
1.8mA低功耗，延长续航
PDM输出减少走线，降低PCB层数压力
AI智能音箱/ 闹钟 / 数字电视
内置PLL，适配12MHz、24MHz等常见主控时钟
集成麦克风偏置（20mA驱动能力），可直接驱动驻极体麦
-40℃~85℃工业级工作温度范围，量产一致性有保障
无线麦克风/ 录音笔
超低功耗，单声道仅1mA
高信噪比，录音清晰
单电源供电，电池直接供电
07 TP9243S-高音质+长续航TP9243S是针对“高音质+长续航”市场需求推出的立体声音频ADC解决方案。
从技术指标上看：
106dB SNR、-92dB THD+N，录音够清晰；
1.8mA立体声功耗，续航够持久；
高度集成（PLL、LDO、AAF、PGA、偏置），开发够省心；
I²S+PDM双接口、多芯片同步，适配够广泛。
从原厂支持上看：
完整的参考设计与驱动代码；
稳定的供应链与量产支持；
专业的技术团队，随时响应客户需求。
一颗好的芯片，应该让工程师少踩坑、让产品更好卖、让生产更省心。
如果你正在选型音频ADC，欢迎联系我们获取参考设计原理图、驱动代码或评估板。实测数据可提供，量产支持可对接。
让音频采集，不再成为产品续航的短板。

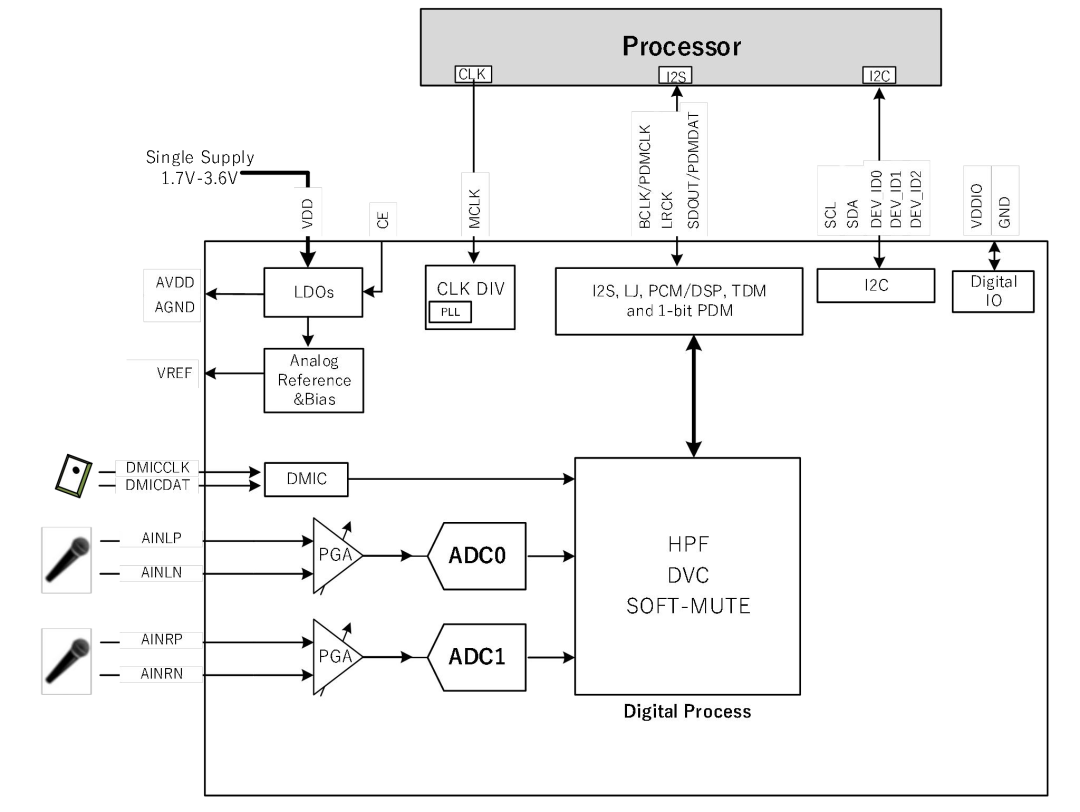

TP9243S方形框图▲
*注：本文数据基于TP9243S规格书（版本V1.02）电气参数表，测试条件为25℃、VDD=3.3V、VDDIO=3.3V、采样率48kHz、1kHz正弦波输入。实际应用效果可能因主控平台、PCB布局及使用环境略有差异。如需技术支持或样品申请，请联系我们。*
