TP5200 1A升压双串锂电池 充电IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 概述

● TP5200是一款开关升压型双串8.4V锂电池充电管理芯片。其ESOP8的封装以及简单的外围电路，使得TP5200非常适用于便携式设备的大电流充电管理应用。

● TP5200对电池充电分为涓流预充、恒流、恒压三个阶段，恒流充电电流可通过外部电阻 调整。TP5200内置功率PMOSFET，同步外置NMOS管，同步开关结构使其具有极少的外围器件，有效减少方案尺寸，降低BOM成本。

2 特性

● 同步开关升压充电

● 升压充电效率90%

● 外部可编程充电电流，0.1A--1A

● 电源自适应功能，可适用太阳能适配器

● 红绿LED充电状态指示

● 芯片温度保护，过流保护，过压保护等

● 电池温度保护、短路保护

● 开关频率650KHz

● 小于1％的充电电压控制精度

● 涓流、恒流、恒压三段充电，保护电池

● 采用ESOP8封装

3 绝对最大额定值

● 静态输入电源电压（VIN）：20V

● BAT：0V～9V

● BAT 短路持续时间：连续

● 最大结温：120℃

● 工作环境温度范围：-20℃～85℃

● 贮存温度范围：-30℃～125℃

● 引脚温度（焊接时间 10 秒）：260℃

4 应用

● 双节锂电池/锂离子电池充电

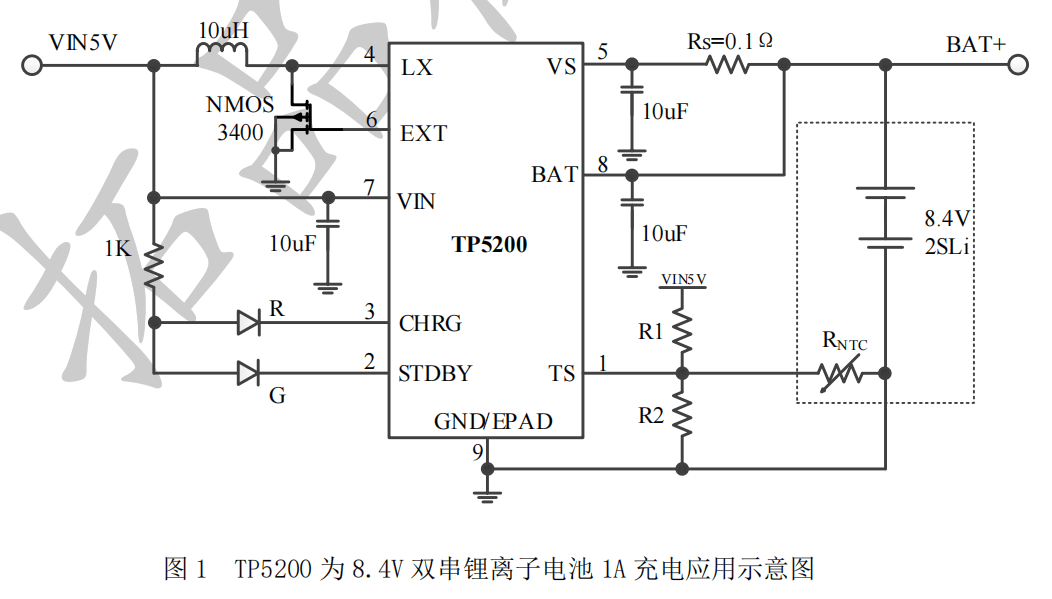

5 典型应用电路

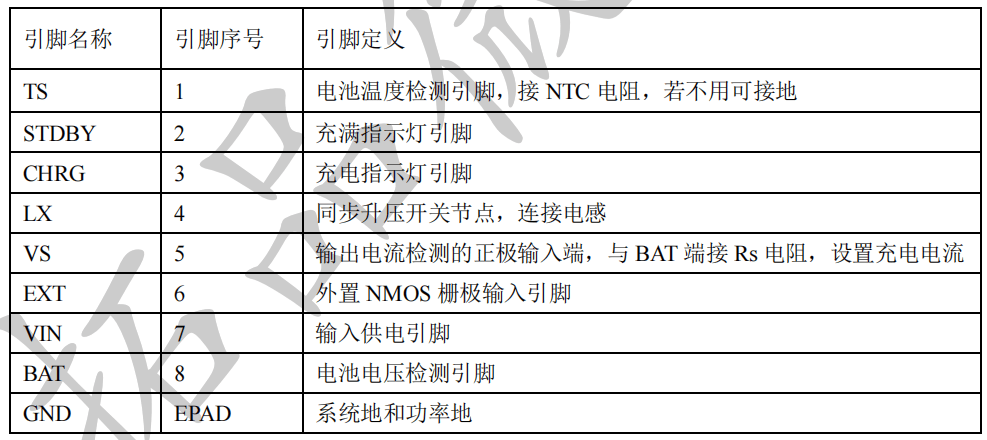

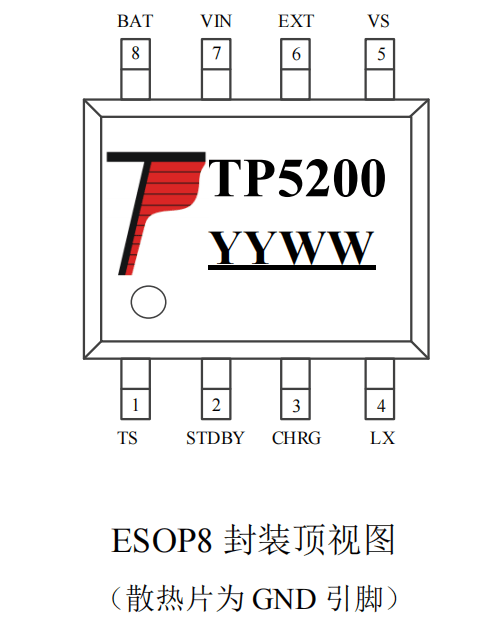

6 引脚配置
