【新品推荐】TP4086高集成MCU+充电管理SoC，智能电源新趋势

当传统分立方案还在为MCU与充电芯片的协同设计焦头烂额时，天源中芯TP4086已用单芯片集成MCU+充电管理+188数码管驱动的创新架构给出答案。这颗高度集成的SoC，不仅解决电路复杂与空间占用难题，更为设备赋予可视化电量管理与硬件级定制自由。

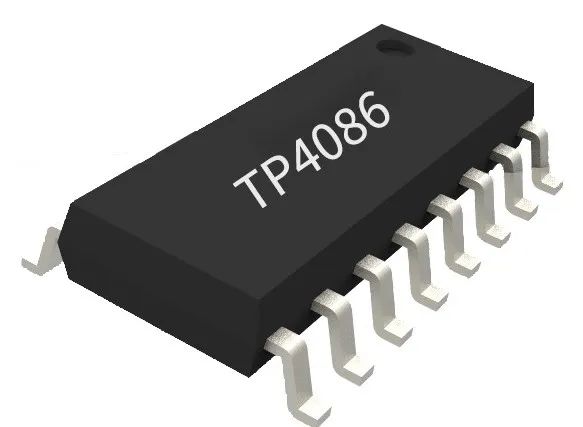

天源中芯TP4086(集成MCU充电管理IC)

一、颠覆性优势：MCU深度融合释放定制潜能

TP4086单芯片控制中枢

1、高集成

MCU + 充电管理 + 电量指示单芯片方案，外围精简，BOM 成本降低。

内置可编程MCU：9路可配置IO(7路12位ADC+4路8位PWM)

直驱188数码管，同时支持4段电量显示（见典型电路），省去外部驱动IC

开放固件定制：通过IO/1~IO/9引脚可编程实现：

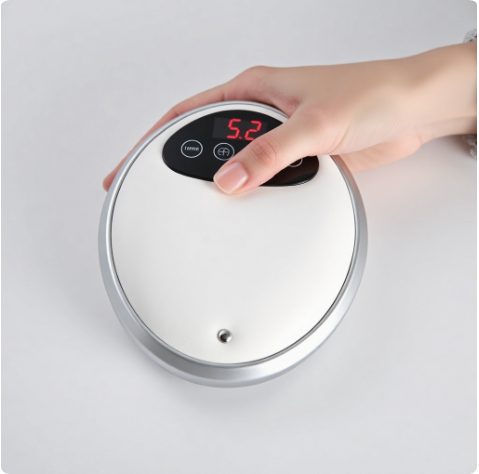

✓温度曲线调节（暖手宝）

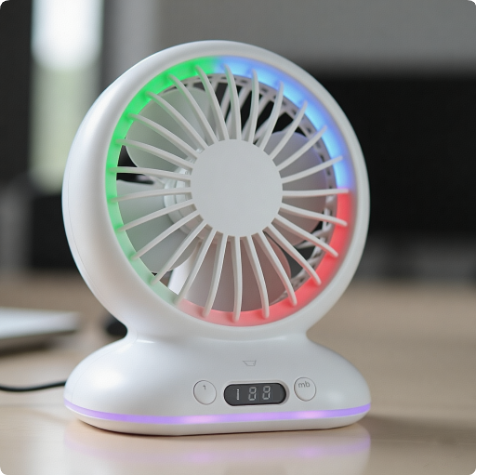

✓PWM无级调速（小风扇）
✓低电量闪烁告警

2、智能充电引擎（高效充电）

2.1A同步开关充电：

效率91%(@VBAT=3.7V),1MHz 同步开关技术，智能阶段式充电(涓流 / 恒流 / 恒压)

多重保护机制：保护芯片及电池安全。


二、极简设计实战：188数码管与MCU的完美协作

TP4086典型数显方案对比

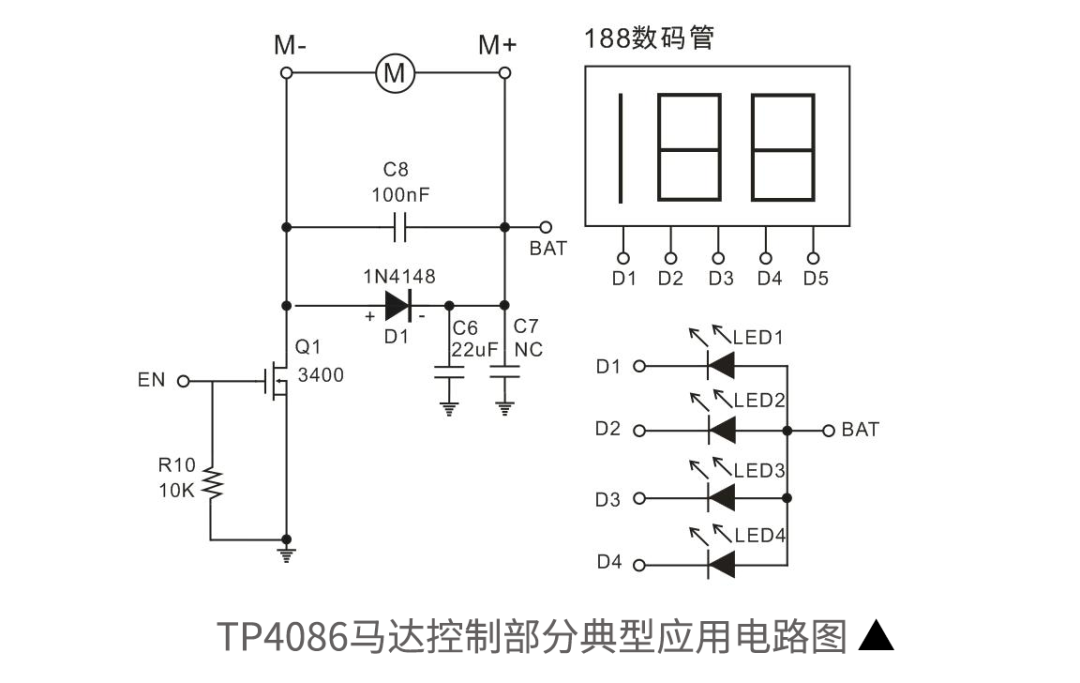

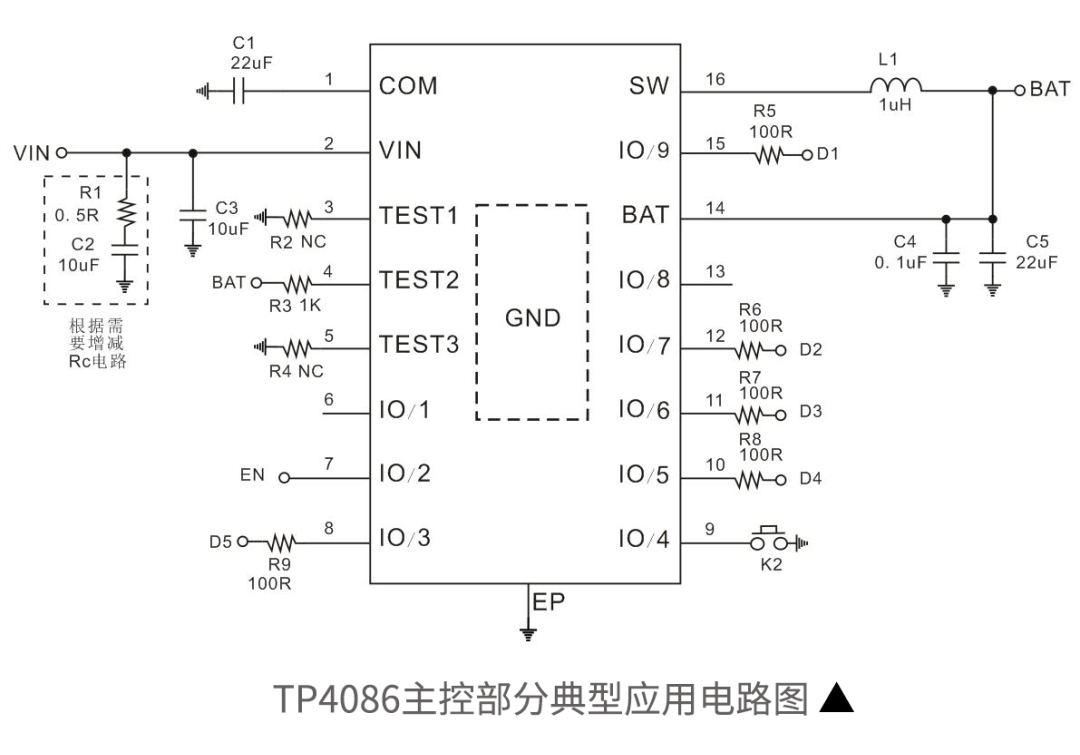

电路设计精髓（参照规格书Page2典型电路）

数码管直连：

段选信号→ IO/1~IO/4

位选信号→ PWM0~PWM3（支持256级亮度调节）

MCU资源复用：

空闲ADC通道接NTC，实现温度/电量双显示

显示交互成本敏感化

数据对比：188数码管成本仅为同尺寸LCD的1/3，但传统驱动方案占用40% I/O资源

TP4086创新：支持各种数码管驱动，且支持数码管定制，满足不同产品需求。

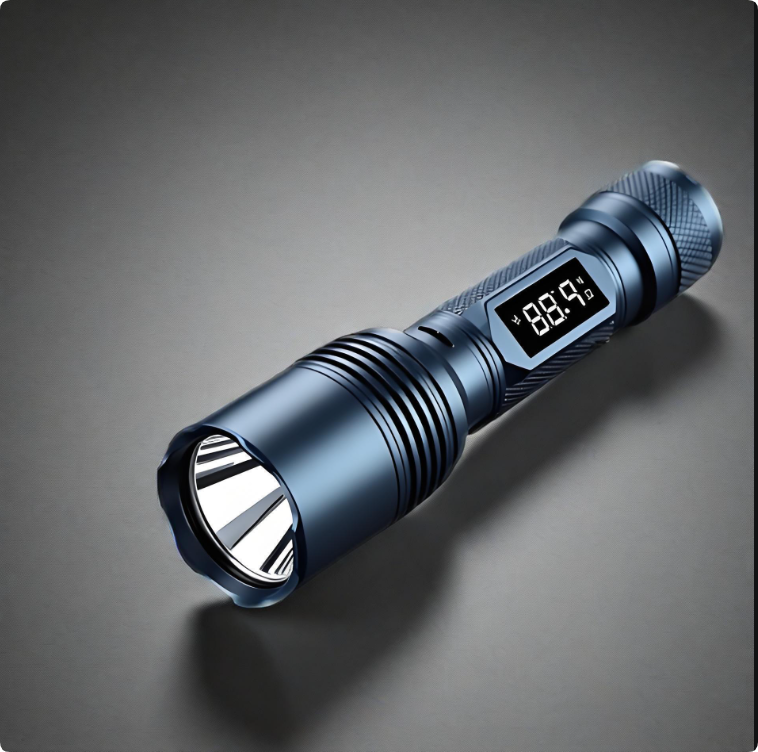

四、场景化解决方案：所见即所得的智能体验

模块化设计成降本增效核心

行业痛点：传统“项目制”开发导致模块复用率<30%，拖累产品上市速度

TP4086突破：

✅ 开放IO架构：9引脚自由定义传感/控制/交互功能

✅ 预置硬件库：集成数码管扫描引擎(支持消影)+PWM波形模板

✅ 开发效率：功能定制周期从3周压缩至72小时左右

TPOWER





TPOWER


TP4086场景化解决方案：所见即所得，方案快速落地！




五、工程师首选设计指南

188数码管布局秘籍

抗干扰布线：

数码管位选信号走线长度≤20mm，并行加100Ω电阻

功耗优化：

启用PWM扫描：占空比15%时肉眼无闪烁，功耗降低5倍

扩展设计：

复用IO/5~IO/9实现按键功能（如双击切换显示模式）

成本效益

开发周期：3周 → 1周（MCU预烧录服务）+ BOM成本：省去驱动IC+电平转换芯片+ PCB面积直降：ESOP-16L小封装电感

让每个设备都拥有「智慧心脏」

TP4086以单芯片集成可编程MCU、2.1A快充、188数码管驱动三位一体架构，重新定义小型电源设计标准。其开放IO架构使开发者可像搭积木般定制功能，而数显支持让用户体验跃升至新维度——从此，低成本、快交付、强拓展不再只是口号。


行动号召：抢占智能设备升级先机，刻不容缓！

用天源中芯-TP4086重构产品——

✦ 省下BOM成本，价格战更有底气

✦ 压缩3周开发周期，新品早上市

✦ 188数码管炫酷交互，用户复购率提升

立即行动，三步抢占市场高地

→ 扫码领取《TP4086极简设计指南》

→ 申请ESOP-16L样片

极速落地方案

→ 联系我们，获取专业技术指导

→ 发送您的应用场景，获取定制化原理图(72h响应)


扫码免费申请样品
长按扫码直达申请页
企业工程师/产品经理限时专享
