PL93056集成快充全协议、H桥及充电管理的双向升降压SOC

来源:佰泰盛世发布时间:2026-07-09254浏览

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/ 联系方式：13641438279

1 特性

 双向升降压充放电功能，同时支持PD3.0, QC3.0, AFC, SCP, FCP, BC1.2 等协议

 支持PD3.0协议的双角色转换

 内置充电管理功能，包括涓流、恒流、恒压、充满停止及复充

 VBUS/VBAT电压范围最高可到24V

 集成一个8mR 的H桥

 集成A口和C口的插拔检测功能

 集成端口的过流、过压保护功能

 支持1-4串锂电充电管理

 支持4.2V和3.5V的充满电压且可调

 开关频率可选150Khz 或 300Khz

 内置自适应充电功能，通过写寄存器可动态调整 VINREG电压适应不同功率的适配器

 内置12-bit DAC 可确保电流以10mA的步径设置

 内置12-bit DAC 可确保输出电压以5mV的步径设置

 内置电荷泵实现端口使用NMOS关断输出

 外部可通过VMON 引脚检测电池端、BUS端以及各个端口端的电压和电流等信息

 集成DC-DC转换器的各种保护功能

 当BUS电压与电池电压接近时，可设置直通

 内置I2C接口与外部系统通信

 集成3.3V/50mA LDO

 QFN6x6-42 封装

2 应用

 移动电源

 充电宝

 电动工具

 充电器

3 概述

 PL93056是集成了快充全协议的、高效率的、带充电管理的同步双向升降压SOC。它是一个针对type-C PD快充应用而设计的、功能丰富的、使用灵活的升降压转换器平台。它可以被设置成降压充电、升压充电以及升降压充电几种模式。PL93056 集成了I2C 接口，可方便与外部系统通信。通过I2C 可将电池电压、BUS电压、电池电流、BUS电流及各端口的电压电流信息传送到外部系统。同时，内部集成了耐高压的CC1/CC2、DP/DM USB通信协议接口。搭配普通的MCU 就可为各种快充应用提供完整、强大、灵活的升降压快充方案。

 在充电模式，可通过升压、降压及升降压有效的给电池充电。 PL93056支持涓流、恒流、恒压的充电管理。充电电流和电压都可以通过两个12-bit 寄存器来控制。 PL93056 集成I2C接口，通过读写寄存器用户可方便的控制系统进入充电或放电模式，设置充电电流、充满电压、输出电压以及输出恒流点。通过I2C接口可以监控USB端口的状态，并控制端口NMOS的导通和关闭。同时用户也可以通过读状态寄存器来监控DC-DC的状态，甚至监控整个系统的工作情况。

 PL93056提供VMON引脚。MCU可以通过该引脚直接实时读取VBUS、IBUS、VBAT、IBAT以及各端口的电压、电流信息。以简化系统设计和降低BOM成本。

 为确保系统在任何工作条件下的安全，PL93056 集成了欠压保护、过压保护、过流保护、短路保护、以及温度保护等功能。

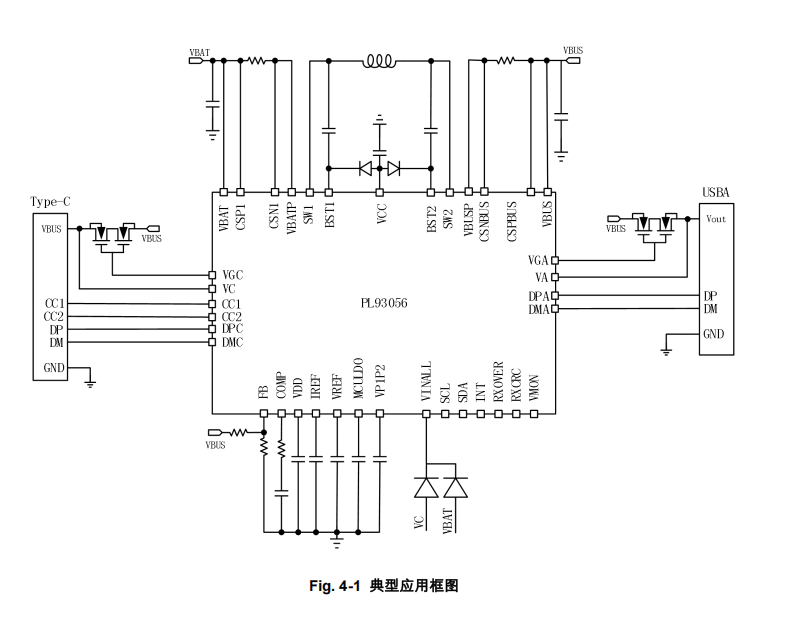

4 典型应用框
