天源中芯TPOWER锂电池充电管理芯片技术解析与应用指南

在便携式电子产品的开发中，线性充电管理芯片因其电路简单、成本低廉而备受青睐。深圳天源中芯半导体（TPOWER）推出的TP4054、TP4056和TP4057系列芯片，为单节锂电池充电提供了不同侧重点的解决方案。本文将基于官方规格书，对这三款芯片进行深度技术解析，并提供客观的选型与应用参考。

一、产品矩阵与核心定位

这三款芯片均为基础的单节锂离子/聚合物电池线性充电器，采用恒流/恒压（CC/CV）架构，充电截止电压均为4.2V，并集成了防倒充电路，无需外部隔离二极管。然而，它们在性能、功能和封装上形成了明确的分工，构成了一个从经济型到功能型的完整产品矩阵。

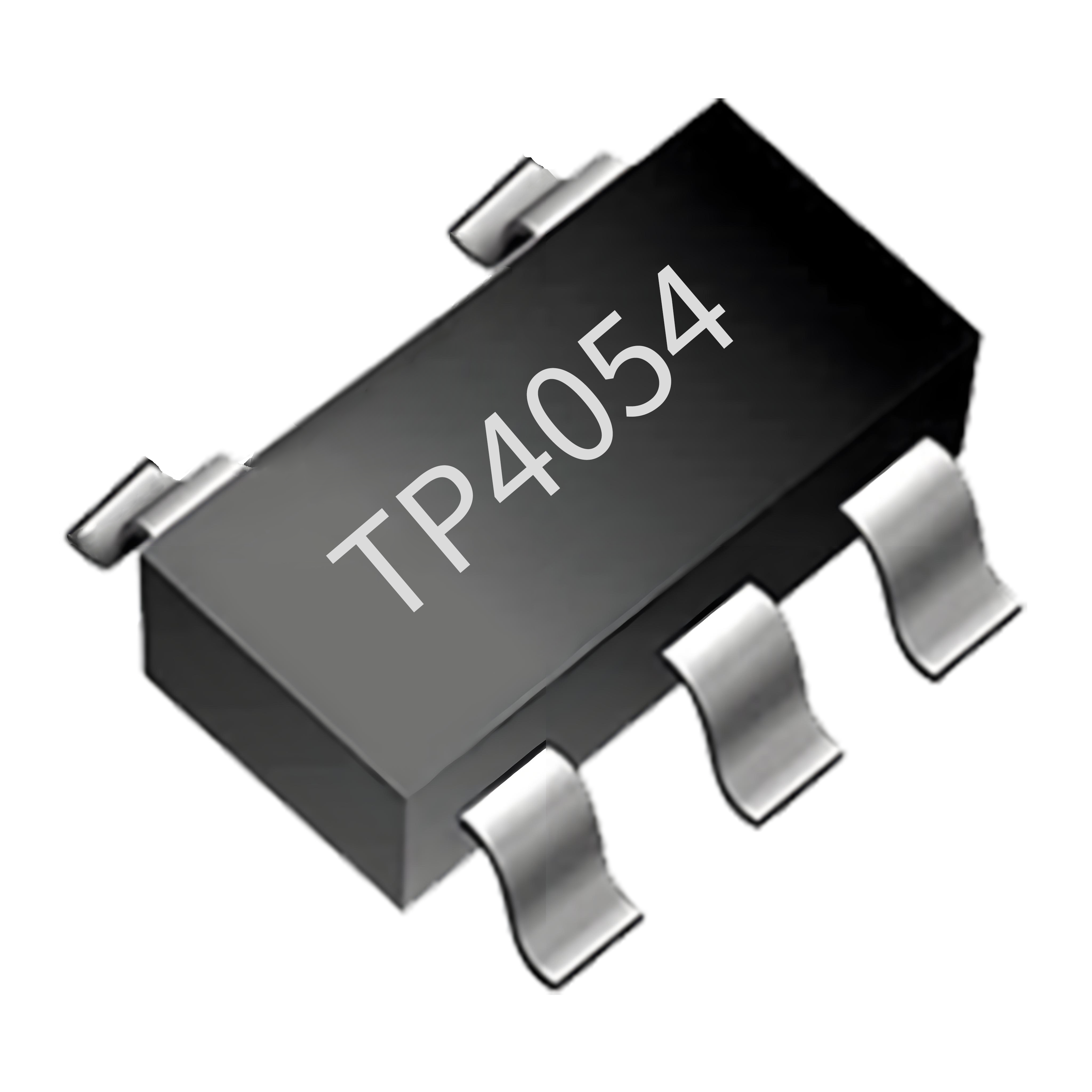

TP4054：定位为经济紧凑型方案。其核心优势在于SOT23-5L的超小封装和极简的外围电路，最大充电电流600mA，专为对空间和成本极其敏感的设计而生。其独特功能是当电池接触不良时，指示灯会闪烁提示。

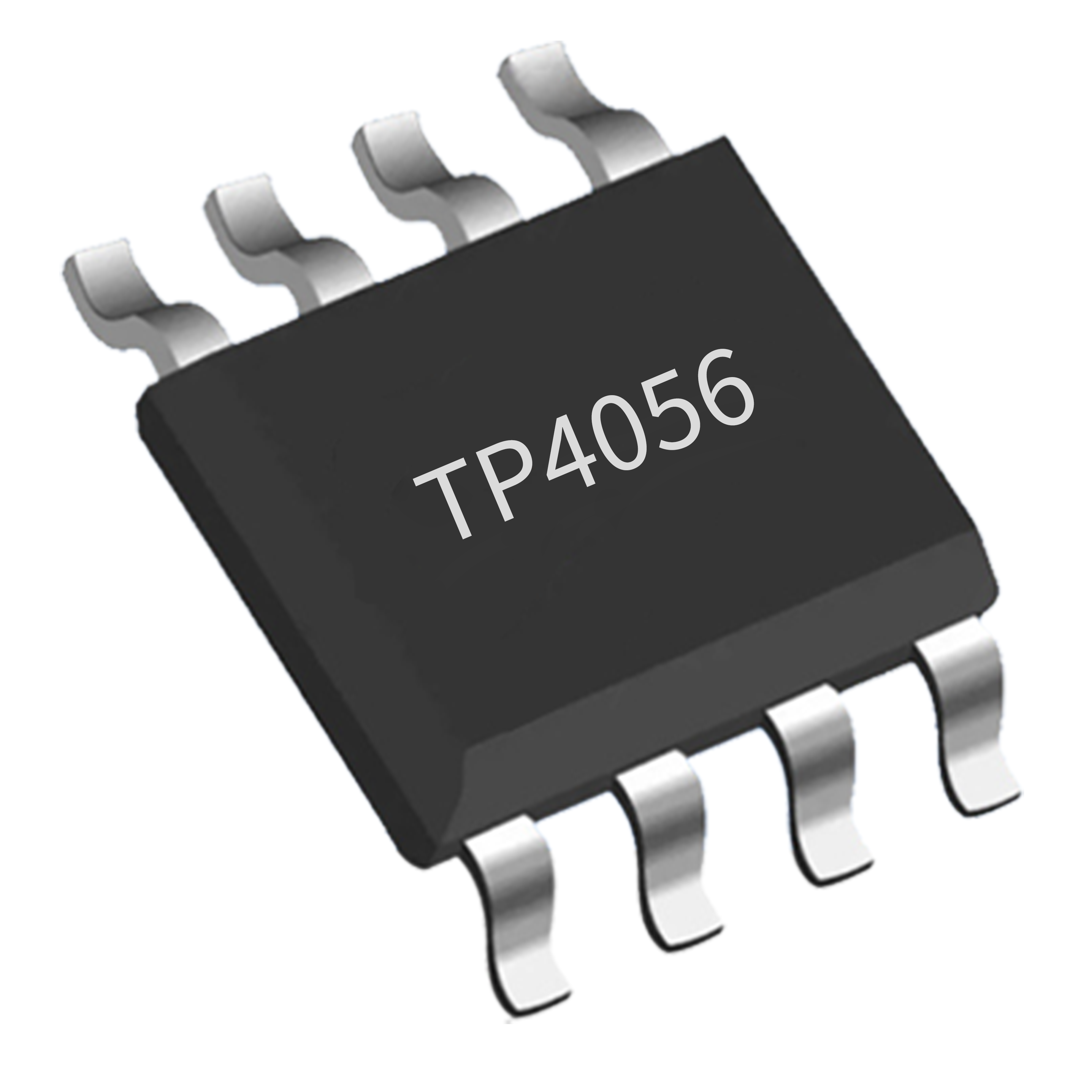

TP4056：定位为高性能功能型方案。采用散热更好的ESOP-8L封装，支持高达1A的充电电流，并独家集成了电池温度监测（TEMP）和芯片使能（CE）控制引脚，功能最为全面。

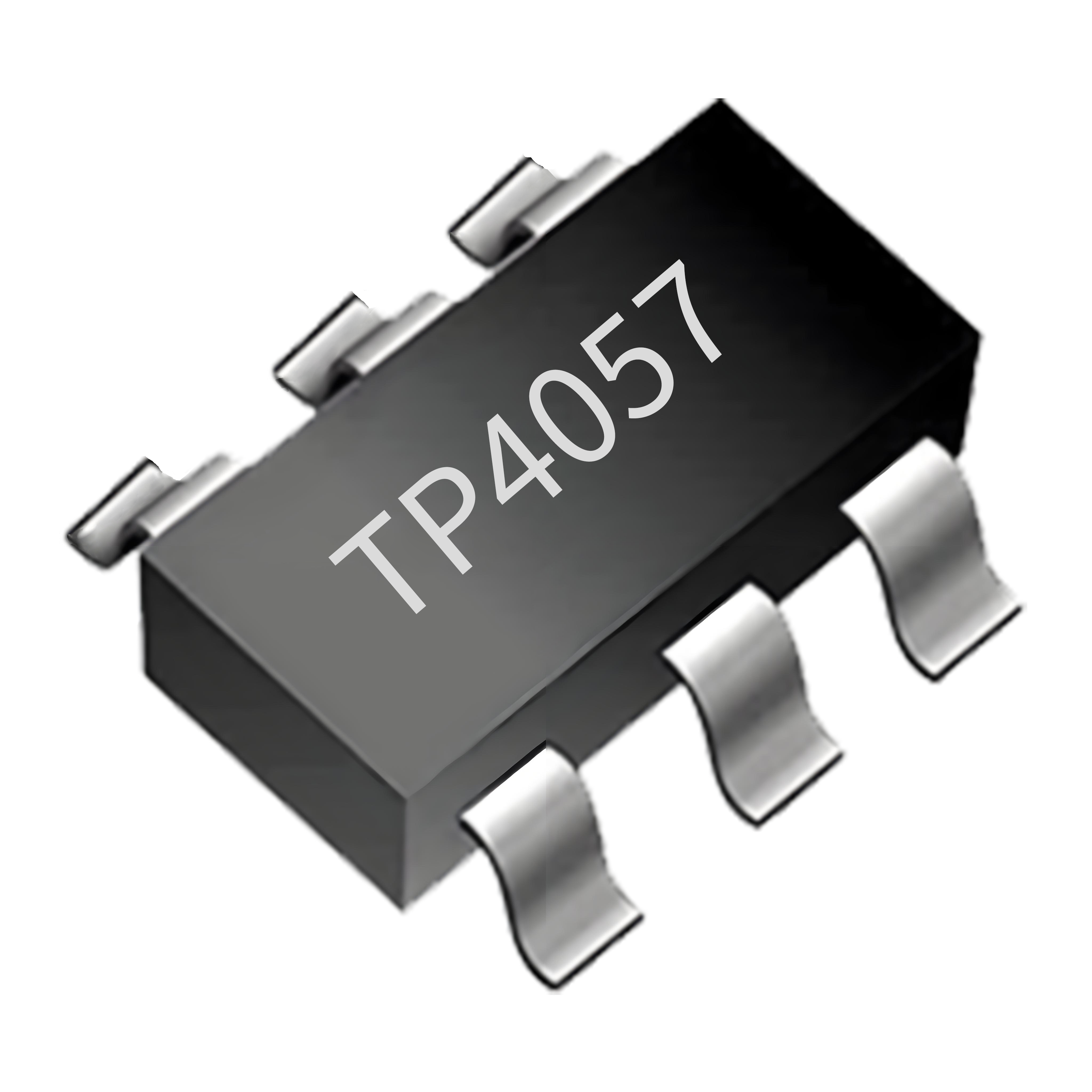

TP4057：定位为均衡实用型方案。它在SOT23-6L的较小封装内，提供了与TP4056类似的双路充电状态指示功能（CHRG/STDBY），最大充电电流为600mA，在指示功能和体积成本间取得了平衡。

二、关键参数深度对比与技术解析

以下是根据官方规格书整理的核心技术参数对比，这些数据是选型设计的直接依据。

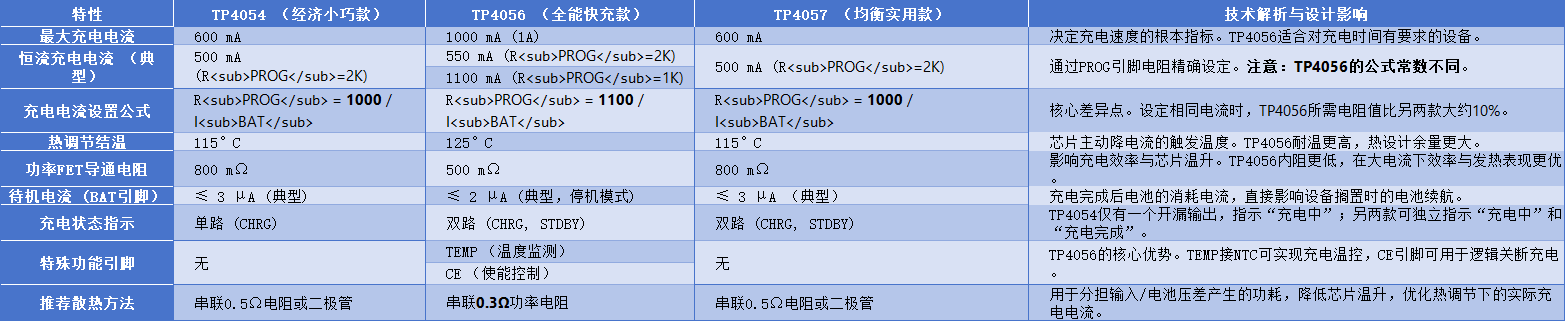

三款充电芯片核心特性对比

TP4054/TP4056/TP4057 对比分析
快速选型指南
选 TP4054：对成本与空间极端敏感，且单状态指示灯已足够。典型应用：超小型蓝牙耳机、智能手表、IoT传感器。
选 TP4056：需要1A快充、电池温度监测或逻辑控制充电启停的高要求场景。典型应用：移动电源、平板电脑、智能家居设备。
选 TP4057：需要明确的双状态指示来提升用户体验，同时希望控制封装尺寸和成本。典型应用：便携式音箱、数码相机、手持GPS。

三、工程选型与实战设计要点

1. 选型决策路径
面对具体项目时，可遵循以下逻辑进行选型：
需求充电电流是否大于600mA？
是 → 只能选择 TP4056。
否 → 进入下一步。

PCB布局空间和BOM成本是否极端苛刻？
是 → 选择 TP4054。接受单指示灯和电池接触检测提示。
否 → 进入下一步。

是否需要明确的“充电完成”独立状态指示（第二颗LED）？
是 → 选择 TP4057（SOT23-6L，双灯）。
否 → 进入下一步。

是否有电池温度监测或通过逻辑控制充电的需求？
是 → 选择 TP4056。
否 → 可根据性价比和供货情况，在 TP4054 或 TP4057 中灵活选择。

2. 关键设计实战要点

① 电流设定：公式是起点，实测是终点
务必使用芯片对应的公式计算电阻。
示例：目标电流500mA。

TP4054/TP4057：R = 1000V / 0.5A = 2.0 kΩ
TP4056：R = 1100V / 0.5A = 2.2 kΩ
建议：打样后，在恒流阶段实测BAT引脚电流进行验证和微调。

② 热管理：线性充电器设计的核心

功耗计算：P = (VIN - VBAT) × ICHG。例如，5V输入对3.7V电池进行1A充电，芯片功耗达(5-3.7)*1 = 1.3W，发热显著。
散热策略：
采用规格书推荐的输入串联电阻法分担功耗。
PCB布局时，将芯片的GND引脚连接至大面积铺铜，作为主要散热路径。
评估设备内部整体环境温度对充电芯片的影响。

③ PCB布局：细节决定稳定性

大电流路径：VCC、BAT、GND的走线应短而宽。
去耦电容：在VCC和BAT引脚附近，紧贴放置≥10μF的低ESR陶瓷电容。
信号隔离：对于TP4056，TEMP引脚走线应远离高频或大电流路径，防止干扰。

④ TP4056特有功能配置

温度监测 (TEMP)：
连接至电池NTC与电阻的分压网络。根据规格书，阈值约为VCC的43%-45% (低温) 和80%-82% (高温)。
若禁用此功能，必须将TEMP引脚可靠接地。
使能控制 (CE)：
高电平（>0.9V）使能充电。可由MCU GPIO控制，实现智能充电管理。
悬空时内部上拉，默认为使能状态。

四、总结：在精准定位中实现最优设计

TP4054、TP4056和TP4057的成功，源于其清晰的市场定位和可靠的技术实现：
TP4054 证明了在极致优化的路上，简单、可靠与低成本是最高准则。

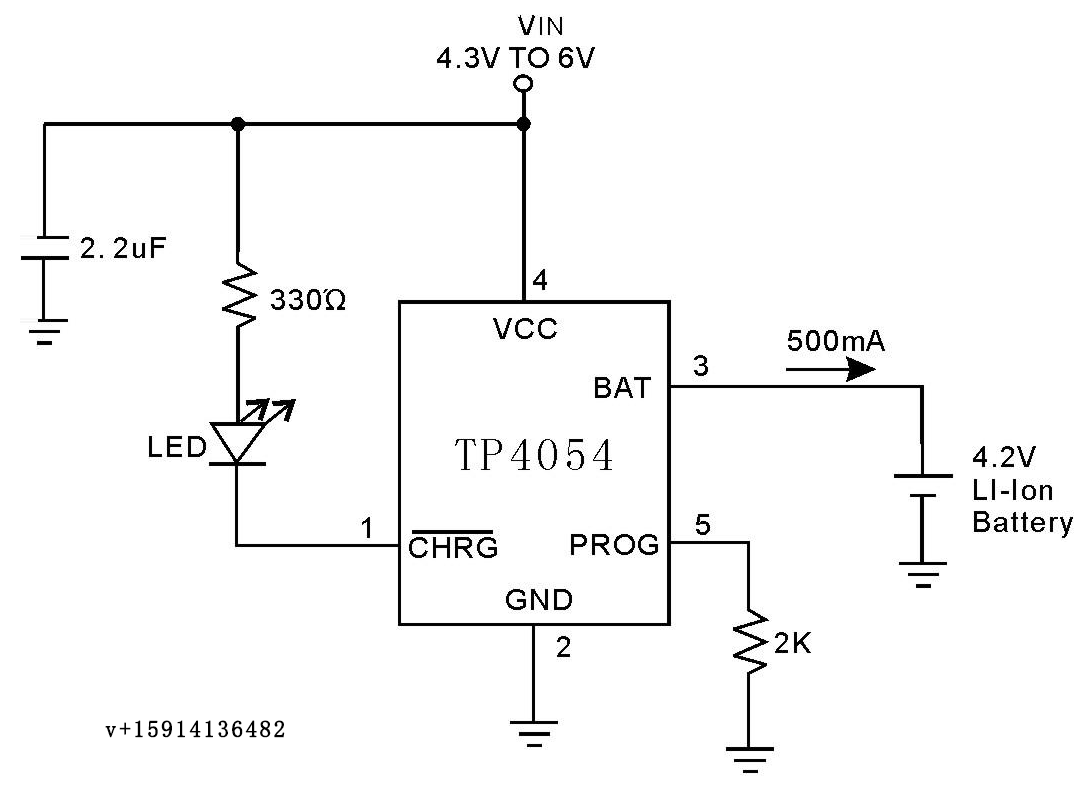

TP4054典型应用电路图▲

TP4056 展示了功能集成如何为快速充电、安全保护和系统控制全面赋能。

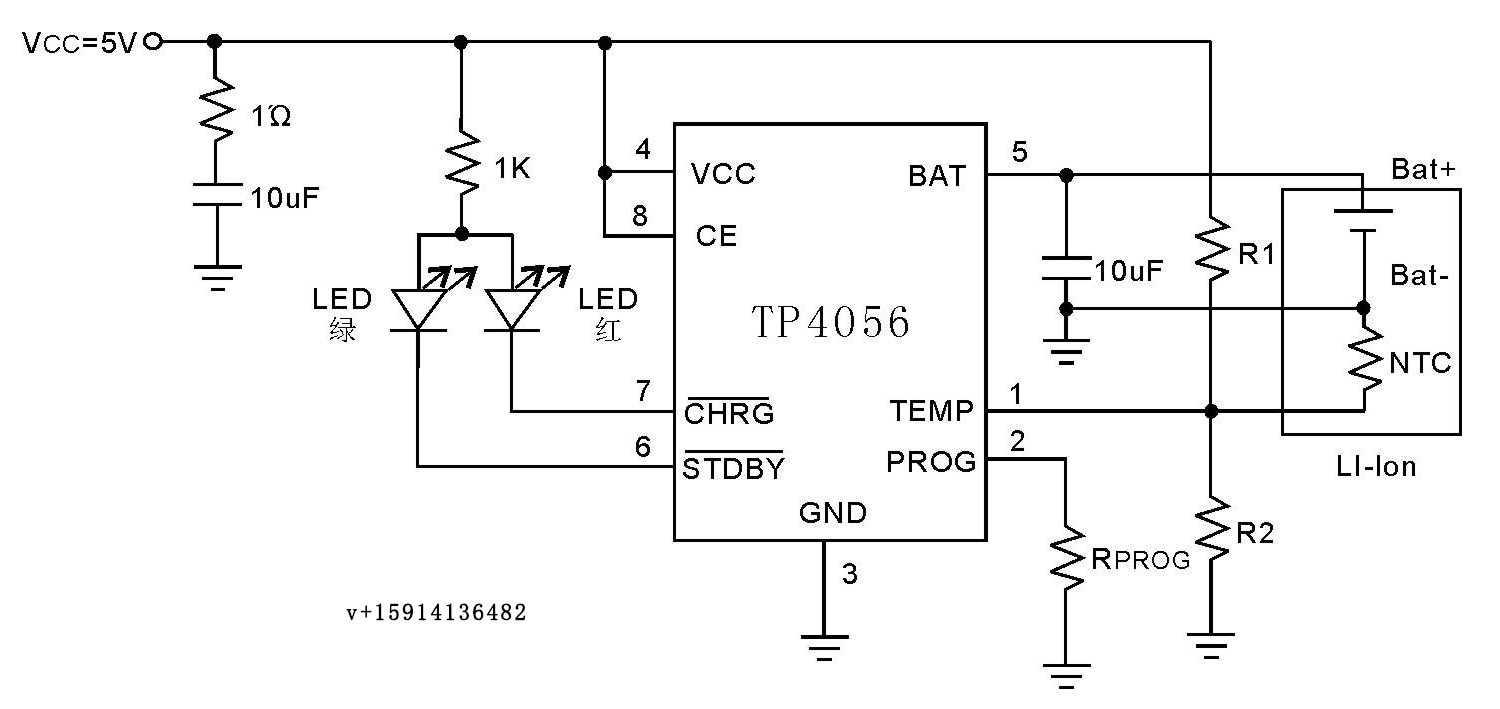

TP4056典型应用电路图▲

TP4057 则体现了在约束条件下，通过巧妙的封装与功能取舍，实现对用户体验的坚持。

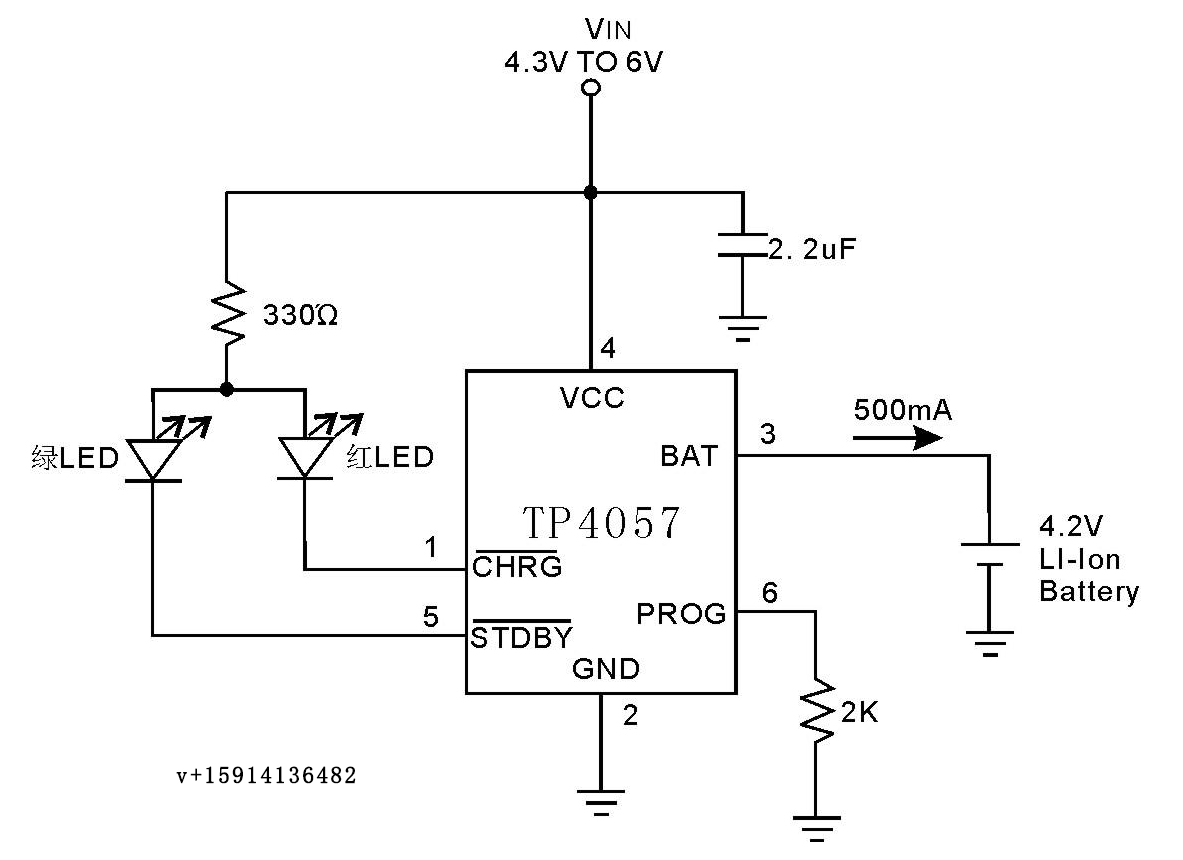

TP4057典型应用电路图▲

对于工程师而言，最合适的芯片是最贴合产品需求的芯片。在最终定案前，强烈建议在最苛刻的工况（最高输入电压、最低电池电压、最高环境温度）下进行充分的原型验证，亲眼确认温升、电流和稳定性是否符合预期。

唯有通过严谨的设计与验证，这颗小小的充电芯片才能成为产品可靠的“能量守门员”，在每一次充电循环中确保设备的安全与持久。

免责声明：本文所有技术内容与数据均基于公开发布的官方规格书（TP4054 V2.5, TP4056 V1.6, TP4057 V2.2）进行分析与总结，仅供设计参考。实际应用中请以最新官方资料为准，并进行充分测试验证。
————————————————
