NS2162 单节锂电池充电管理芯片

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 特性

 采用涓流/恒流/恒压三段式充电

 支持 0VBAT 电池充电激活

 输入限制电流 2.1A

 内置 DPM 功能

 内部预设浮充电压 4.2V（4.35V 可定制）

 支持再充功能

 恒流充电开关频率 1MHz

 待机状态电池电流≤50uA@4.2V

 支持 NTC 温度检测

 支持充电状态指示

 封装形式 ESOP8

2 应用范围

 电子烟

 电动工具

 便携式锂电池笔记本

 锂电池手机，PDA，MP3 和 PM4 播放器

 PSP 和 NDS 便携式游戏机等

3 说明

 NS2162 是一款降压转换单节锂电池充电管理芯片，具有充电状态指示和温度检测等多重功能。能够够为便携式锂电池充电提供完整的解决方案。芯片转换器工作频率为 1MHz，能够支持低成本的电感和电容并有效的减小 PCB 尺寸，降低方案的成本。

 NS2162 采用涓流/恒流/恒压三段式充电模式且支持 0V 电池充电激活。充电时输入电流最大可以达到2.1A，输入还内置有 4.6VIN_DPM 阈值，以最大程度上提高芯片的可靠性和方案的安全性。

 NS2162 采用 ESOP8 的标准封装。

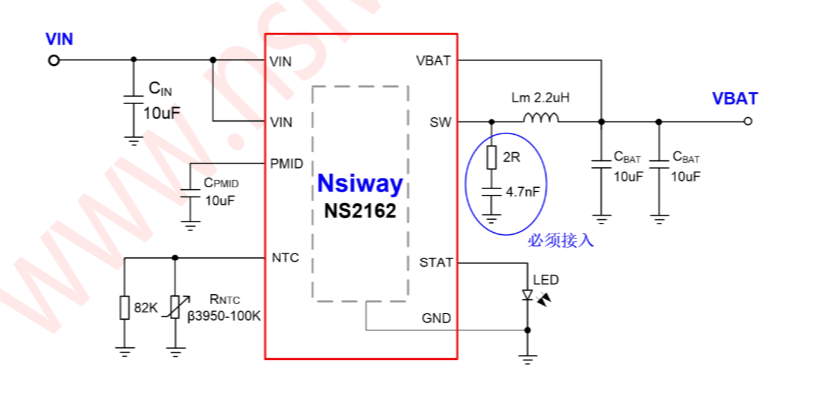

4 典型应用

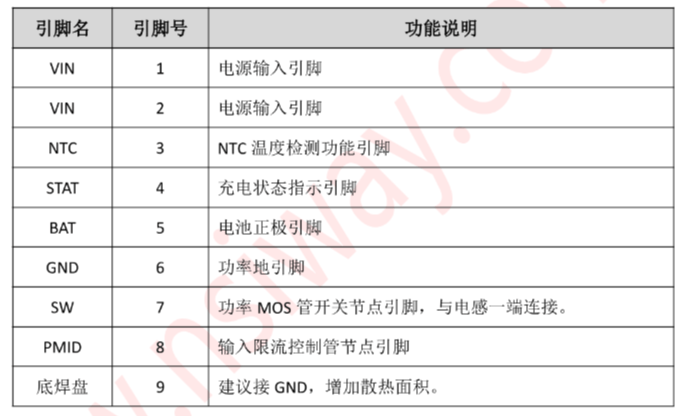

5 管脚配置
