一颗“小芯片”榨干你的电池能量！TP4333让移动电源设计省心又省钱

应用指南

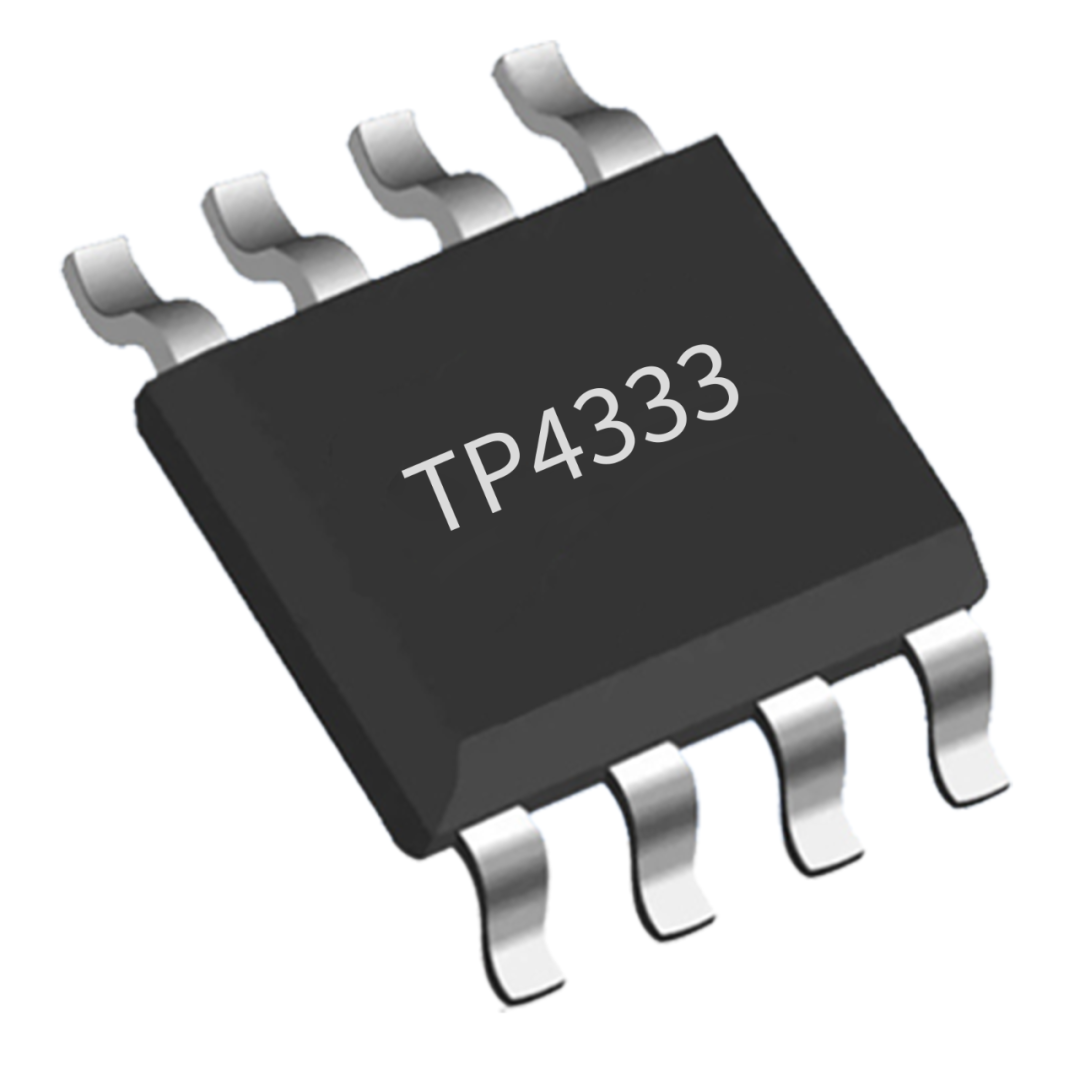

TP4333 高集成、高可靠、高性能

告别臃肿电路和复杂调试！专为移动电源定制的全集成动力引擎，极简设计却能实现93%超高效率。

1、TP4333核心应用优势

1. 极简设计，降低BOM成本

全集成架构：内置充电PMOS(300mΩ)、放电双MOS(65mΩ)，省去外置MOS管，外围仅需8个元件。

精简电路：同步升压+充电管理+保护模块单芯片实现，PCB面积减少30%。

2. 安全可靠，认证风险小

六重保护机制：

温度保护(120°C降流/135°C关断)

电池保护(过充/过放/欠压锁定)

输出保护(过压/短路/过载)

双保险设计：可搭配锂保实现双重电池保护，通过UL/IEC认证更易。

3. 续航与能效领先

93%放电效率(1A@5V)：比异步方案提升约5-8%，延长电池使用时间。

智能待机：移除负载后18秒自动休眠，待机电流≤80μA。

4. 用户体验升级

无感唤醒：插入设备自动输出，无需物理开关。

可视化电量：双LED指示充电/放电/低电状态（闪烁频率典型1Hz）。

应急照明：长按2秒开启50mA手电筒，满足黑暗环境需求。

2、TP4333应用场景及亮点

应用场景

场景1：迷你充电宝

TP4333赋能亮点：

✅ 极简设计：SOP8封装+8个外围元件，实现整板面积25×30mm。

✅ 电池支持：搭配4.2V锂电，5000mAh容量提升有效能量。

✅ 无感唤醒：手机插入自动输出5V/1A，无需物理开关。

✔️ 黄金配置(元件指南)：

电芯：单节4.2V锂电（续航提升）；

电感：1.5μH/3A饱和电流电感；

电容：2颗10μF陶瓷电容并联。

💡用户价值

“口红大小却能量满满，长按2秒，秒变身应急手电”

场景2：户外应急灯

矿工/电力检修安全帽集成灯

TP4333赋能亮点：

✅手电筒智能控制：

长按帽檐按键2秒开关照明，50mA驱动电流支持0.5W LED。

✅低压双重防护：

电压≤3.0V时LED闪烁报警。

≤2.85V自动断电，防止电池过放。

✔️ 黄金配置(元件指南)：

照明：SWT脚直连0.5W LED（串100Ω限流电阻）。

防护：电池端加锂电池双重保护。

💡用户价值

“暴雨停电也不怕！电量低于10%自动闪烁报警，照明充电两不误”

场景3：共享充电宝电控板

共享充电柜机电池管理模块

TP4333赋能亮点：

✅超低待机功耗：80μA待机电流，电池待机长。
✅插入自启动：用户归还时自动检测充电，无需通信握手。
✅六重保护：过温/短路保护防止柜机故障引发安全事故。

✔️ 黄金配置(元件指南)：

BAT电容：22μF X7R陶瓷电容；

TVS管：5.0V单向ESD防护。

💡用户价值

运维成本直降！电池撑过1个运维周期，故障率小”

场景4：智能门锁应急供电匣

门锁外部USB应急供电接口

TP4333赋能亮点：

✅零电压充电：门锁主电池耗尽时，用充电宝插入即可临时供电开门；

✅微型化：PCB尺寸＜1元硬币，嵌入锁体侧边。

✔️ 黄金配置(元件指南)：

接口防护：防水USB-C插座；

低温电容：10μF X7R贴片(紧贴芯片)。

💡 用户价值

“忘换电池也不怕！手机充电宝插入，快速开智能锁”

场景5：多功能户外救援棒（应急设备+移动电源）

三防手电筒+充电宝+警报器

TP4333赋能亮点：

✅一芯三用：

SWT脚驱动LED照明(长按2秒开关)；

BAT脚接4.2V高压电池提升续航；

输出过载保护防止救援设备烧毁。

✅低压联动报警：

电量＜10%时照明降档+LED2高频闪烁。

✔️ 黄金配置(元件指南)：

电池：4.2V 21700 5000mAh；

模式切换：三档按键(短按/长按/双击)。

💡用户价值

“驴友救命神器！暴雨中照明超时长在线，还能给GPS设备充电”

3、TP4333设计应用指南

1. 关键元件选型


2. PCB布局铁律

功率路径最短化：

电感→BAT电容→芯片SW脚走线长度<10mm，线宽≥1mm。

接地优化：

芯片GND脚直接连接铺地铜箔，避免细长走线。

C1、C2电容接地端单独打孔至底层地平面。

噪声隔离：

SW开关节点远离模拟信号线(如LED引脚)，间距>2mm。

3. 功能调试要点

手电筒异常：检查SWT引脚是否误接大电容(应直接接按键+LED)。

输出纹波大：测量C1的ESR(需<20mΩ)，增加并联电容数量。

低温不启动：确认电池电压>3.2V（欠压锁定阈值）。

4.工程师速查表


设计警示：

所有场景的SW走线必须≥1mm宽，否则1A负载下效率暴跌！

手电筒LED必须串联电阻，否则SWT脚灌电流超50mA将永久损坏芯片！

低温场景BAT电容禁用Y5V材质，选X7R/X5R防容量“雪崩”。


TP4333是专为移动电源设计的全集成同步升压单芯片，内置充放电管理、电量指示与多重保护电路，仅需少量外围元件即可实现高效安全的锂电池充放电控制，适用于便携式移动电源方案。

“小体积、高集成、强保护” ，工程师用它省板省料，新手也能快速做出安全好用的产品，适合5000mAh以下充电宝、应急电源、物联网备用电源等场景，按上述方案落地，最快 1 周出样品！
