Y9121 17V 2A 500KHz ECOT Force- PWM Sync降压调节器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

功能

• 宽4.5V至17V工作输入范围

• 110mΩ / 70mΩ 低RDS（开）内部电源金属氧化物半导体场效应晶体管

• 2A连续输出电流

• 500KHz开关频率

• 输出电压可调，范围从0.6V起

• ECOT 快速瞬态模式控制应答

• 无需肖特基二极管

• Hiccup模式的短保护

• 内置过流限制

• 综合内部补偿

• 内置过电压保护

• 热力停机

• 强制- PWM 模式

• SOT23-6封装版本

• 内软启动

• -40°C至+85°C温度范围

应用

• 数字机顶盒（STB）

• 数字录像机

• 平板个人计算机

• 便携式媒体播放器

• 平板电视与显示器

• 有线调制解调器 / XDSL

• 无线路由器/接入点

• 通用目的

描述

• RY9121 是一款高频、同步、整流、降压、开关模式转换器，内置功率 MOSFET。它提供了一个非常紧凑的解决方案，可在宽输入电源范围内提供 2A 连续输出电流，具有出色的负载和线路调节性能。 ECOT 控制操作提供了非常快速的瞬态响应和易于设计的环路，以及非常严格的输出调节。

• RY9121仅需少量现成外部组件，且采用节省空间的SOT23-6封装。

典型应用电路

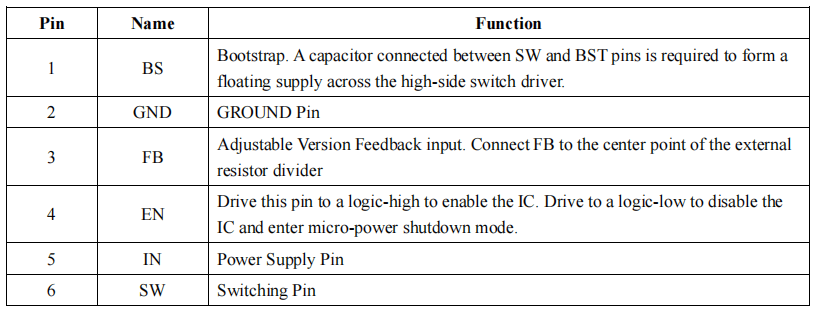

引脚配置
