RY2202——单节锂离子和锂聚电池保护IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

该RY2202是锂离子/聚合物电池保护的高集成解决方案。RY2202包含内部功率MOSFET、高精度电压检测电路和延迟电路。RY2202具有电池应用所需的所有保护功能，包括过充、过放、过流和负载短路保护等。准确的过充电检测电压，确保充电安全、充分利用。低待机电流在存储时从单元中消耗很少的电流。该设备不仅适用于数字蜂窝电话，还适用于任何其他需要长期电池寿命的锂离子和锂聚合物电池供电的信息设备。

该RY2202需要一个现成的，外部元件数量最少，并在节省空间SOT23-6封装可用。

应用：

单芯锂离子电池组

移动电源

单芯锂聚电池组

物联网传感器/电子玩具

引脚图：

文章配图-1

产品特点：

充电器反接的保护

蓄电池单元反接的保护

过温保护

过充电流保护

两步过电流检测:过放电电流负载短路

充电器检测功能

OV电池充电功能

40m2低RSS(ON)内部功率MOSFET

内部生成延迟时间

高精度电压检测

低电流消耗工作模式:2.5uA型。掉电模式:1.5iA典型值。只需要一个外部电容器适用于SOT23-6软件包-40摄氏度至+85摄氏度温度范围

符合ROHS标准且不含铅(Pb)

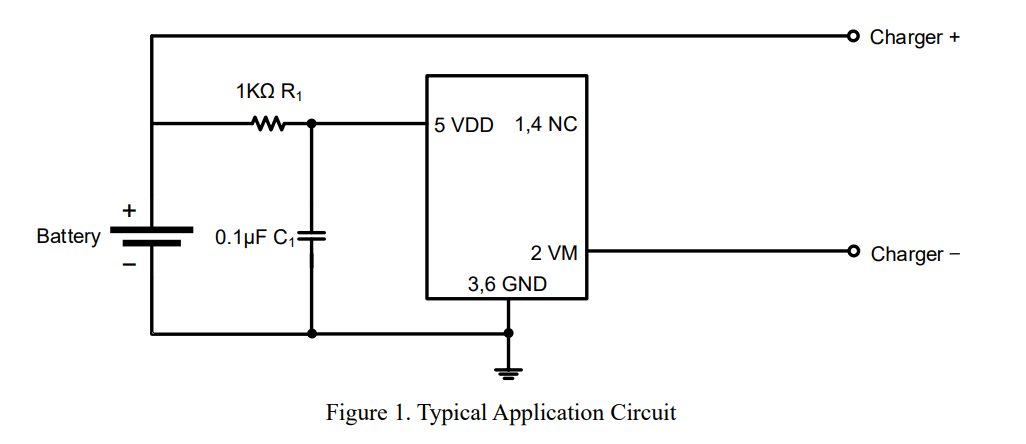

应用与曲线：
