特征

● 2.5V至5.5V输入电压范围

● 1.2A持续输出电流

● 1 5MHz开关频率

● 内置短保护

● 内置过电流限制

● 内置过电压保护

● PFM轻载高效率模式

● 内部软启动

● 高效率：高达96%

● 输出可调，范围为0.6V

● 无需肖特基二极管

● 过温保护

● 低静止电流：40μA

● SOT23-5封装可用

● -40°C至+85°C温度范围

应用领域

● 手机和智能手机

● 无线和DSL调制解调器

● 个人数字助理

● 便携式仪器

● 数码相机和摄像机

● PC卡

概述

● RY3410是一款采用恒定频率电流模式架构的高效单片同步降压稳压器。该器件提供可调版本，空载供电电流为40微安，关机时电流骤降至1微安以下。2.5V至5.5V的输入电压范围使其成为单节锂离子电池供电应用的理想选择。100%占空比可实现低压降运行，有效延长便携设备的电池寿命。PWM/PFM工作模式为抗噪敏感应用提供极低的输出纹波电压。内部设定的1.5MHz开关频率可兼容小型表面贴装电感和电容。凭借0.6V反馈参考电压，低输出电压支持能力轻松达标。

● RY3410需要最少数量的现成外部组件，并且采用节省空间的SOT23-5封装。

典型应用

文章配图-2

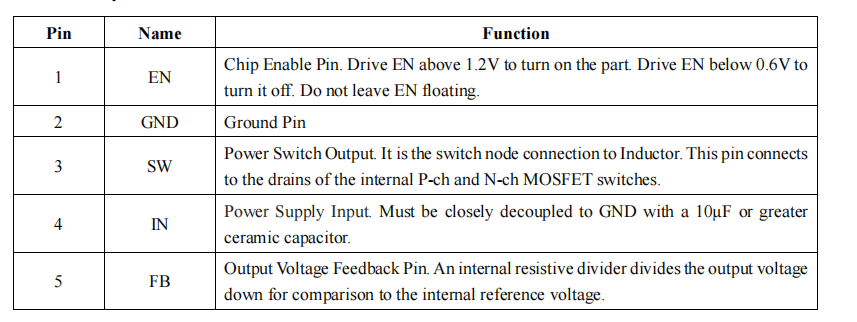

引脚说明

文章配图-3
