PL8310 36V，1A单片降压开关式稳压器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 描述

● PL8310是一款单片式36V、1A降压开关稳压器。该芯片集成了36V的250mΩ高边MOSFET和36V的140mΩ低边MOSFET，可在4.5V至36V宽输入电压范围内提供1A的连续负载电流，并具备33V输入过压保护功能。其峰值电流模式控制技术可实现快速瞬态响应和逐周期限流。

● PL8310具有可配置的线路压降补偿和可配置的充电电流限制。CC/CV模式控制可在恒流充电和恒压充电阶段之间平稳过渡。内置软启动可防止上电时的浪涌电流。

2 特性

● 1持续输出电流能力

● 4.5V至36V宽工作输入范围，带33V输入过压保护

● 集成的36V、250mΩhigh侧和36V、140m Ωlow侧功率MOSFET开关

● 最高可达97%的效率

● 内部软启动限制了启动时的浪涌电流

● 通过内部补偿来节省外部元件

● 输入欠压锁定

● 输入过压保护，以保护设备在高压和高电流条件下工作

● 输出过压保护

● 通过高侧电流限制和低侧电流限制输出短路保护，以在硬短路时保护器件

● 过热保护

● 轻载时采用脉冲跳过模式，以提高轻载效率

● 稳定，低ESR陶瓷输出电容器

● 固定开关频率为150khz

● 极少的外部组件和密集的内部保护功能

● SOP-8封装

3 应用

● 车载USB充电器

● 便携式充电装置

● 通用DC-DC转换

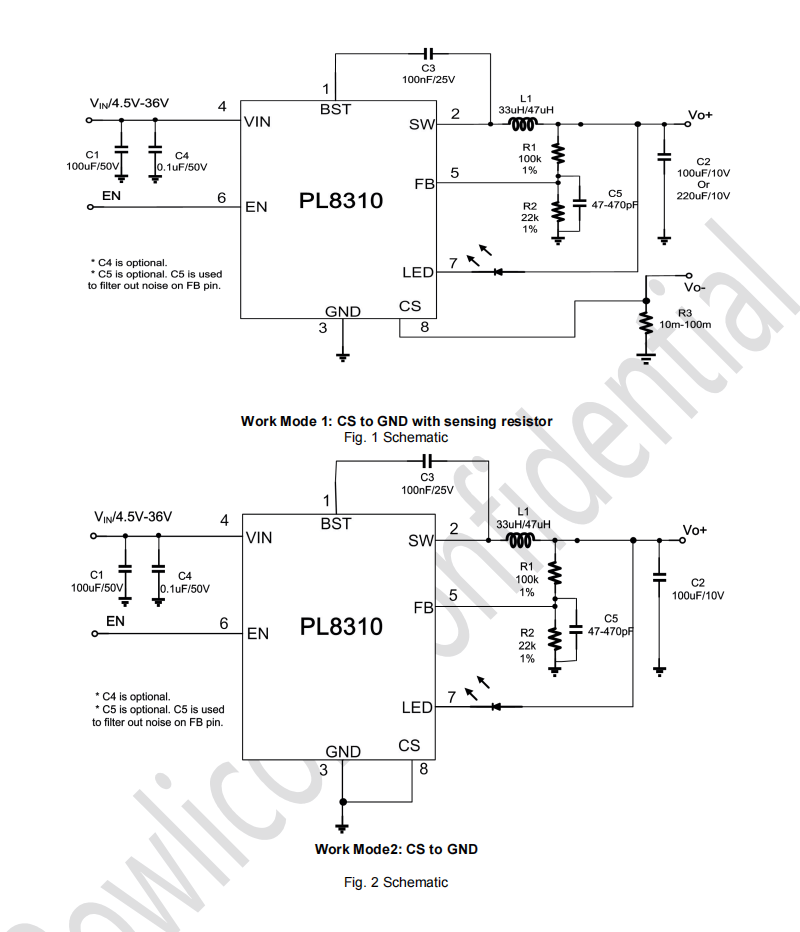

4 典型应用

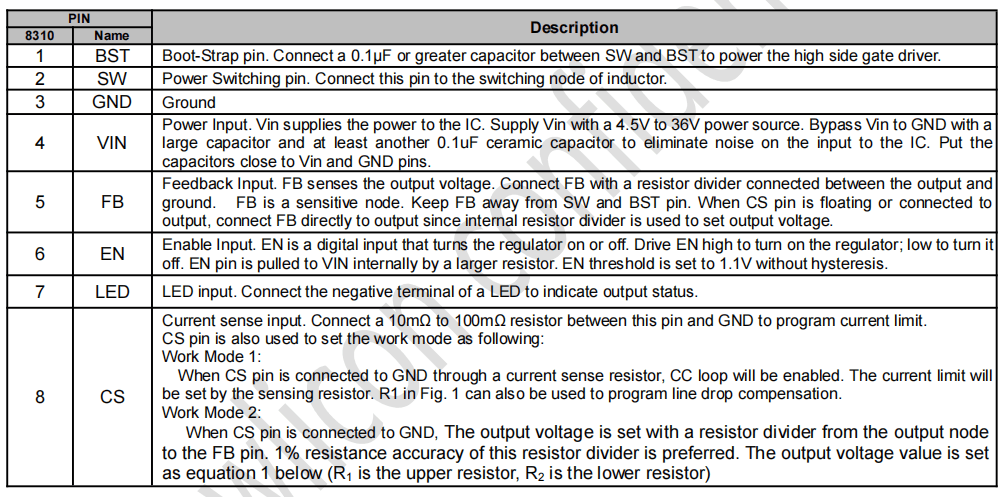

5 引脚配置与功能
