RY9143——16V 4A 500KHZ ECOT脉宽调制同步步进降压型稳压器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

该RY9143是一种高频，同步，整流，降压，开关式转换器与内部功率MOSFET。提供了一个非常紧凑的解决方案，可在很宽的输入电源范围内提供4A连续输出电流，并具有出色的负载和线路调节能力。ECOT力PWM控制操作提供了非常快的瞬态响应和简单的回路设计以及非常严格的输出调节。该RY9143需要一个现成的，外部元件数量最少，并在节省空间SOT23-6封装可用。

应用：

数字机顶盒)的详细介绍

平板个人电脑(垫)

平板电视和显示器

无线路由器/AP

数字硬盘录像机 百度百科

便携式媒体播放器(PMP)

电缆调制解调器/XDSL

-般用途

引脚图：

产品特点：

宽4.5V至16V操作输入范围

4A连续输出电流

500KHz开关频率

具有快速瞬态响应的ECOT模式控制

55平方米/36平方米低RDS(ON)内部功率MOSFET

输出从0.765V可调

采用Hiccup模式的短路保护

综合内部补偿

内置过电流限制

内置过压保护

力-PWM模式

热停机

适用于SOT23-6软件包

-40摄氏度至+85摄氏度温度范围

内部软启动

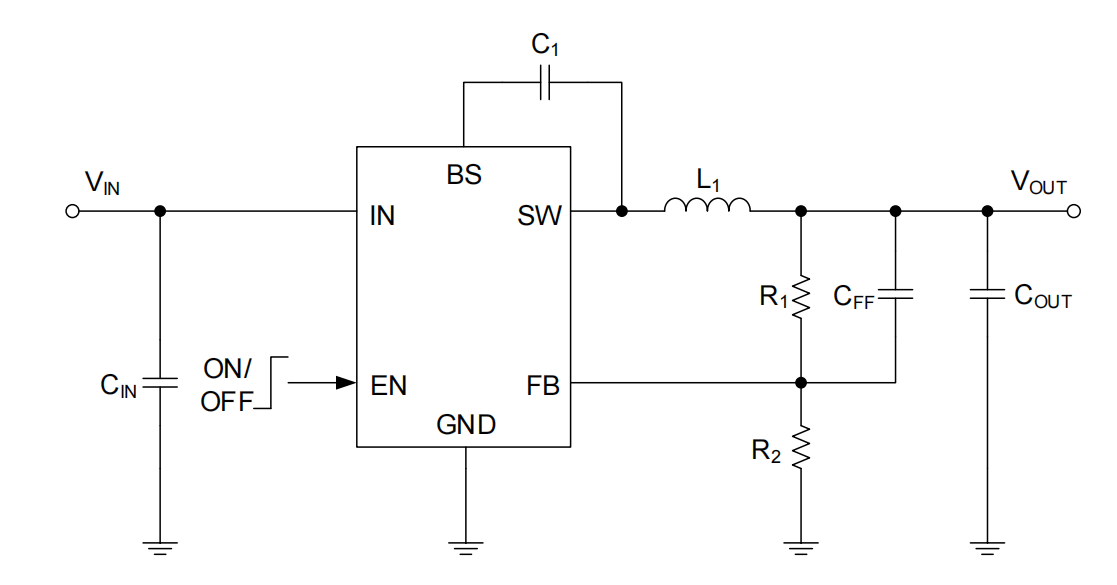

应用与曲线：
