PL5500高效四开关双向降压升压控制器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 特性

● 用于升压/降压DC/DC转换和电池充电管理的双向单电感降升压控制器

● 双向降压-升压操作，使用OTG信号支持电池充电和放电

● 使用PWM信号或模拟信号对输入电流、输出电流和输出电压进行动态编程

● 1节至6节电池充电管理

● 2 V至32 V宽输出范围

● 全面保护功能包括输出短路保护（OSP）、逐周期输入和输出峰值电流限制、热调节、热关机、输入UVLO、输入OVP、输出OVP等。

● 使用电阻器调节开关频率

● 为获得良好的EMI性能而采用的频率抖动

● 集成的2-A MOSFET栅极驱动器

● 采用稳定CC回路的输入或输出平均电流限制

● 提供QFN4x4-32封装

2 应用领域

● 汽车启停系统

● 备用电池和超级电容器充电

● 工业PC电源

● USB电源传输

3 描述

● PL5500是一款同步四开关双向升压降压控制器，可将输出电压调节至高于或低于输入电压。PL5500的工作输入电压范围宽泛，覆盖3.6 V到32V（最大36V），能够满足多种应用场景需求。该芯片支持充电器模式运行，可同时为1、2、3、4、5和6节电池单元充电。

● PL5500芯片在降压、升压及降压升压三种工作模式下采用恒定导通时间控制技术，可实现卓越的负载与线路调节性能。通过调整FREQ引脚与GND引脚之间的电阻值，开关频率可分别设置为150kHz、300kHz、600kHz或1200kHz。该器件还具备可编程软启动功能，并配备多种保护特性：包括逐周期限流、输入欠压锁定（UVLO）、输出过压保护（OVP）、输入过压保护、热关断以及输出短路保护等。

● 当OTG处于高电平时，VADJ和IADJ引脚用于编程输出VBUS电压和电池放电模式下的输出电流限制，这使得PL5500成为USB Power Delivery（PD）应用的绝佳选择。PL5500提供电压控制回路、恒流回路、热调节回路和电池温度感应，使其成为电池充电管理的完美解决方案。

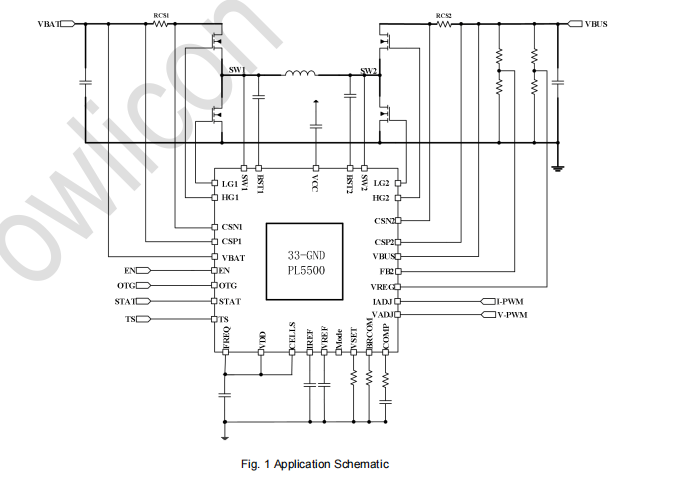

4 典型应用

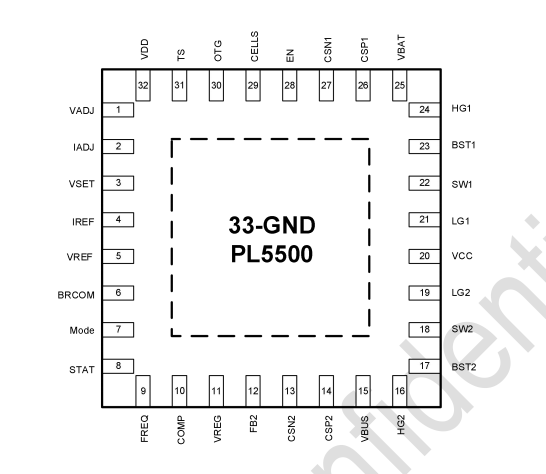

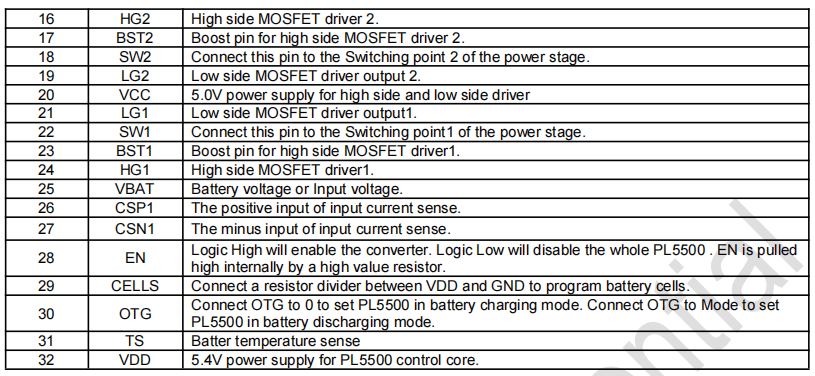

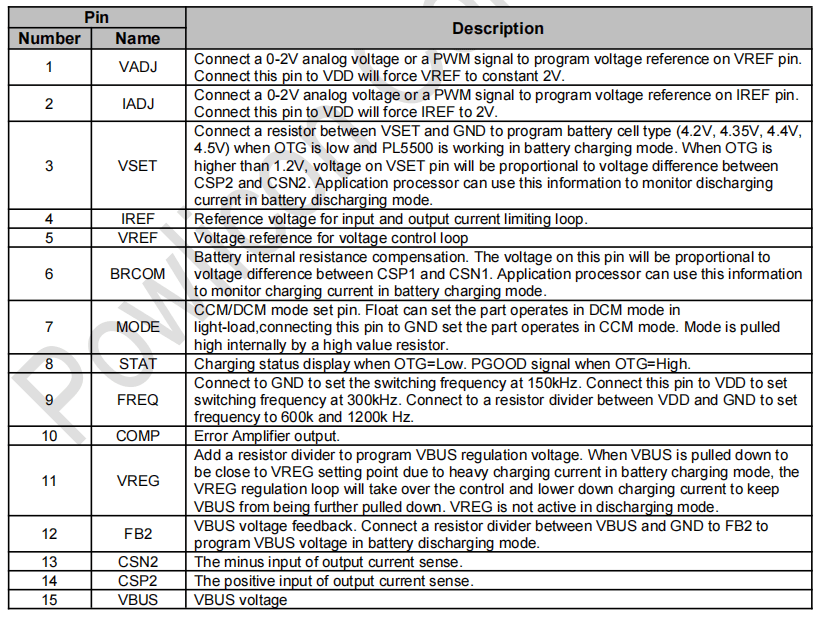

5 引脚配置与功能
