赛卓75V四开关升降压控制器VE8622 | 双向98% 效率，升降压无缝切换

随着电池储能、DC-UPS、车载电源等越来越多的应用落地，电源工程师普遍会遇到同一个棘手问题：能量既要能充进去，也要能放得出来。可是在传统方案里，这往往意味着需要两套独立的DC-DC电路——一套负责充电，另一套负责放电。这样不仅功率器件要翻倍、PCB面积也要翻倍，BOM成本更是增加一大截；同时还会引入两个环路之间较为复杂的协调控制问题。

那有没有办法只用一套功率回路、配合一颗控制器芯片，就同时实现双向升降压呢？

赛卓电子推出的VE8622，给出了一个非常有吸引力的解决思路——这是一颗60V输入（耐压75V）的四开关同步升降压控制器，采用恒频CCM架构，支持双向CV/CC独立控制，并且升降压模式可以实现无缝切换。

• 无缝切换：输入电压在18V到40V之间可以动态调节，24V输出在整个过程中都稳定锁定；Boost、Buck-Boost、Buck三种模式切换时，瞬间无跌落、无过冲。

• 超高效率：在120W满载功率下，正向与反向实测效率都逼近98%，属于外置MOSFET控制器方案里的第一梯队。

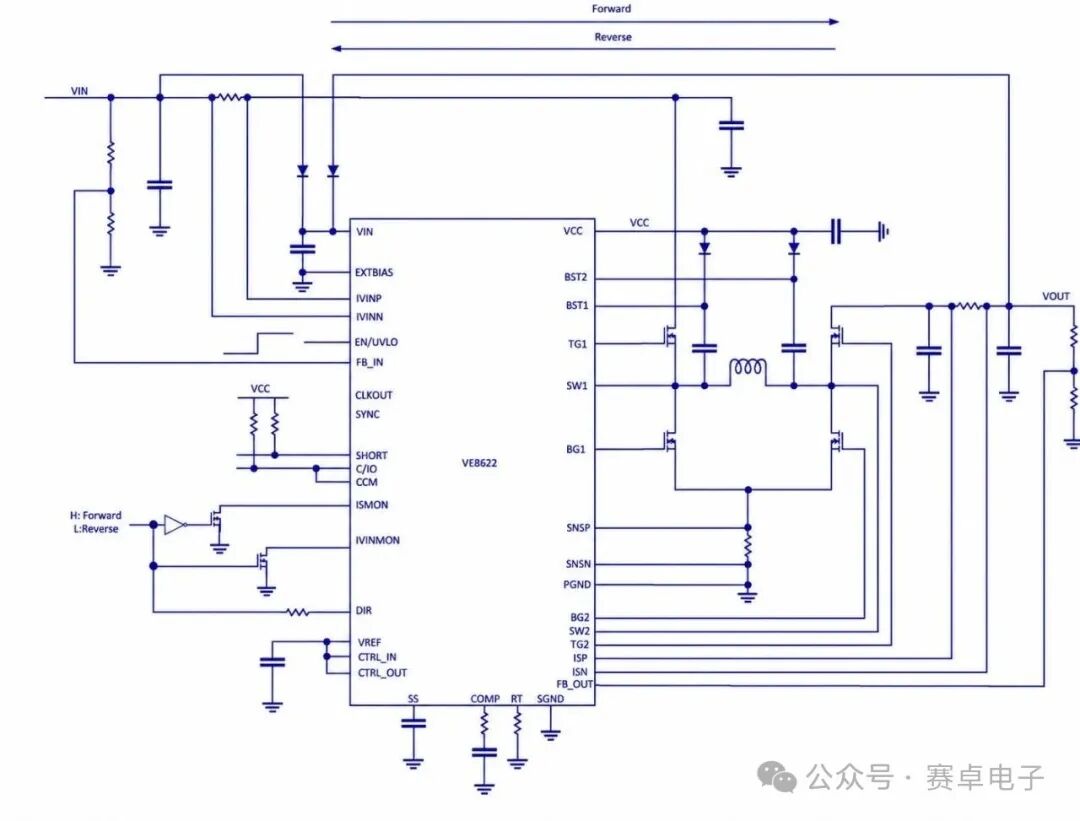

• 双向全能：只要切换DIR管脚电平，就能改变能量流向；反向工作同样支持全电压范围内的升降压无缝切换，单套功率回路即可覆盖双向全部工况。

• 四开关同步整流 + 恒频CCM

• 输入侧电流检测

• 75V极限耐压

在60V工作电压的基础上预留了75V的瞬态裕量，能够应对工业与车载场景中常见的Load Dump、电感性负载反冲引起的电压尖峰。

• 并联扩功率

CLKOUT引脚输出内部时钟，作为其他VE8622的同步时钟源，多芯片相位交错并联，降低系统纹波、扩展输出功率。

• 完整保护链路

内置C/10充电终止标志（省去外部比较器）、输出短路标志、UVLO欠压锁定。

PART 03
主要应用场景

• 电池储能系统：电池与超级电容可双向充放电，配套 DC-UPS 不间断电源。

• 工业 & 通信电源：工业直流变换器、通信基站供电设备；

• 大功率电池供电设备：户外电源、便携式大功率储能装置。

• 输入电压：4.5V~60V（耐压75V）

• 输出电压：1.2V~60V

• 峰值效率：98.5%

• 输出电压精度：±1.5%

• 输出电流精度：±6%

• 开关频率：100kHz~700kHz，支持外部同步

• 封装：TSSOP-38 EP（裸露焊盘）

• 工作温度：-40°C~+125°C
