PL5501高效能四开关降压升压控制器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

1 特性

● 升压/降压DC/DC转换用Buck-Boost控制器

● 使用PWM信号或模拟信号对输出电流和输出电压进行动态编程

● 2V至32 V宽输出范围

● 全面保护功能包括输出短路保护（OSP）、循环输入和输出峰值电流限制、热调节、热关机、输入UVLO、输入OVP、输出OVP等。

● 使用电阻器调节开关频率

● 为获得良好的EMI性能而采用的频率抖动

● 集成的双A MOSFET栅极驱动器

● 使用稳定CC回路的输入或输出平均电流限制

● 5V/55mA低Iq LDO，为系统MCU供电

● 提供QFN4x4-32封装

2 应用

● 汽车启停系统

● 工业PC电源

● USB供电

● 车载充电器

● HUB电源

3 描述

● PL5501是一款同步四开关降压升压控制器，能够调节输出电压高于或低于输入电压。PL5501的工作输入电压范围宽泛，从3.6 V到32V（最大36V），可支持多种应用。

● PL5501采用恒定导通时间控制技术，在降压、升压及降压升压三种工作模式下实现卓越的负载与线路调节性能。通过调整FREQ引脚与GND引脚之间的电阻值，可将开关频率分别设置为150kHz、300kHz、600kHz或1200kHz。该器件还具备可编程软启动功能，并提供多种保护特性：包括逐周期限流、输入欠压锁定（UVLO）、输出过压保护（OVP）、输入过压保护、热关机以及输出短路保护等。

● VADJ、IADJ引脚用于编程输出VBUS电压和输出电流限制，提供电压控制回路、恒定电流回路、热调节回路和温度传感，这使得PL5501成为USB Power Delivery（PD）应用的优秀选择。

4 典型应用

文章配图-2

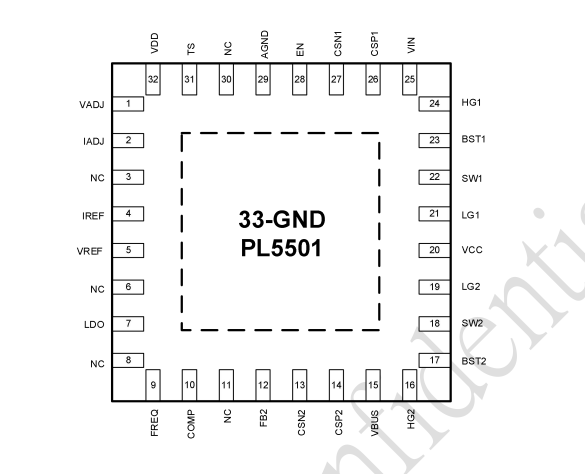

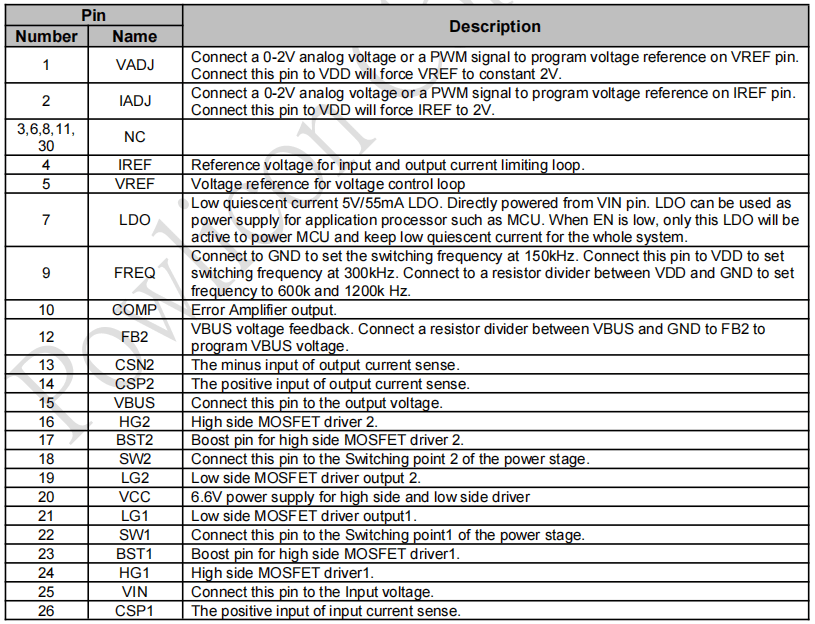

5 引脚配置

文章配图-3
