HT7713 4.5V~18V输入，3A同步降压变换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

特性

・3A降压，内置95mΩ和55mΩ功率管

・于快速瞬态响应，外部元器件少

・输入电压范围：4.5V~18V

・输出电压范围：0.6V~9V

・脉冲跳跃模式使得轻载下高效率

・500kHz开关频率

・关断电流<=2uA (典型值)

・软起动，输出预先有电压时有启动延迟

・逐周期过流检测限制

・打嗝模式过流关断

・欠压保护、过热关断保护，不锁定可自动恢复

・具有使能pin

・无铅封装，SOT23-6

应用领域

・12V电源轨

・电视

・嵌入式系统

・家庭网络终端

・电表

・机顶盒

・监控

・数字信号调制解调器

描述

・HT7713 是一款 3A 降压转换器，具有最少的外部元件和低关断电流。

・该器件具有快速瞬态响应的特点，输出电容器 采用低 ESR （聚合物）或超低 ESR（陶瓷）， 无需外部补偿。

・该器件在轻载时以脉冲跳跃模式工作，达到高 效。

・HT7713 采用 SOT23-6 封装。

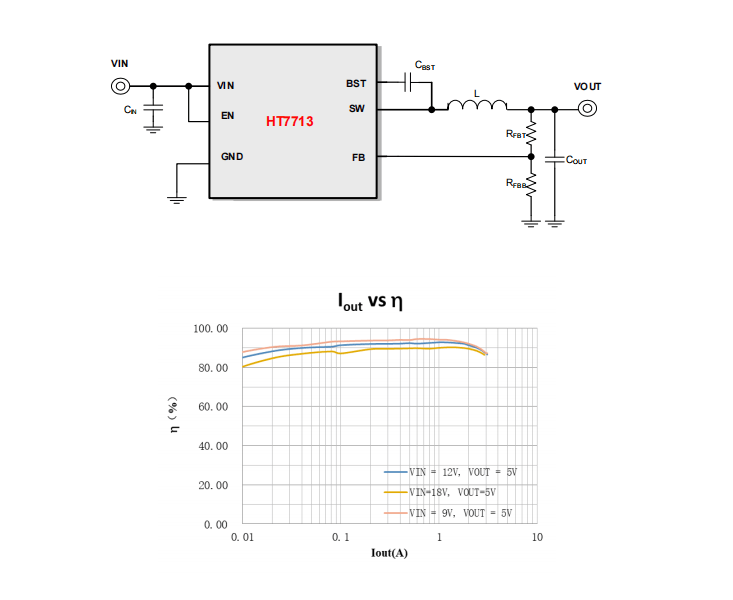

典型应用

文章配图-2

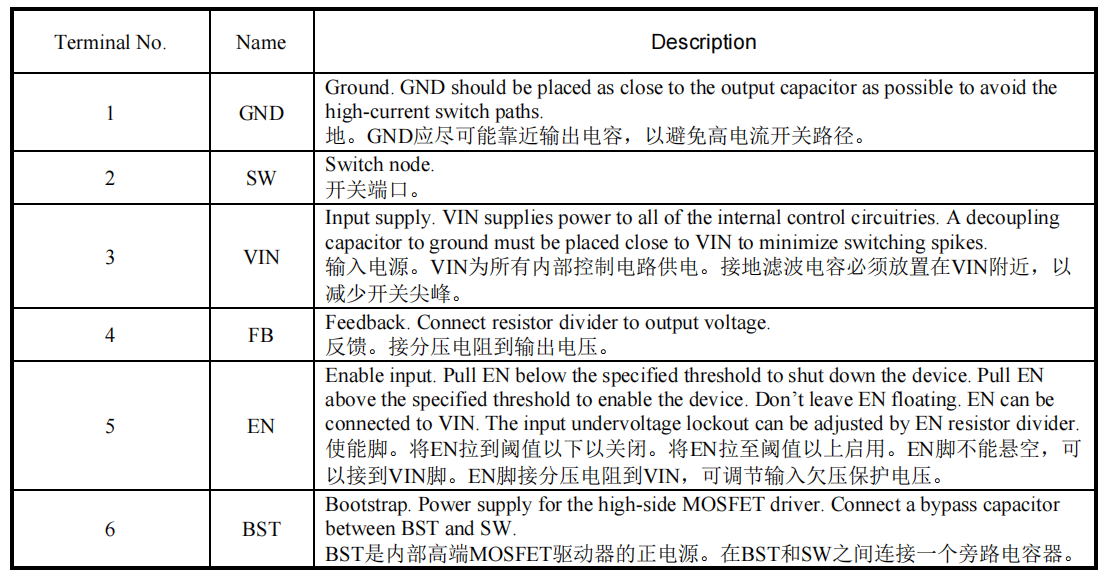

引脚配置

文章配图-3
