宽压高压异步HTN78A3｜140V输入 3A输出 COT架构电源方案

HTN78A3 是禾润科技推出的宽输入异步降压变换器，支持 6V~140V 超宽输入电压、3A 连续输出电流，集成 250mΩ 高侧 MOSFET，采用 COT 纹波电压控制架构，搭配 PSM 脉冲跳跃模式，兼顾轻载能效与瞬态响应，面向车载、储能、工业高压直流供电场景。

一、关键电气特性详解

1、功率与耐压设计

输入耐压 6~140V，覆盖低压蓄电池至百伏级直流母线；内置 250mΩ 高侧功率 MOS，省去外置高压 MOS、驱动电路，简化功率回路设计。最大输出电流 3A，满足仪表、主控、传感器等多负载供电需求。

2、控制架构与能效表现

基于纹波 COT 控制，环路无需复杂补偿即可实现快速负载瞬态响应；轻载自动进入 PSM 跳脉冲模式，降低开关损耗，显著提升低负载工况转换效率。开关频率 100kHz~1MHz 外部电阻可编程，最小导通时间 120ns，支持高压、大压差降压场景稳定稳压。

3、启动与保护机制

内置固定 3ms 软启动，平缓抑制上电浪涌电流，保护前端电池与后端负载；集成完整保护机制：谷值电流限流、热关断、输出 OVP、输出过载、输入 UVLO 欠压保护。芯片支持外部环路补偿网络，研发人员可针对性优化环路带宽，平衡系统稳定性与动态响应。

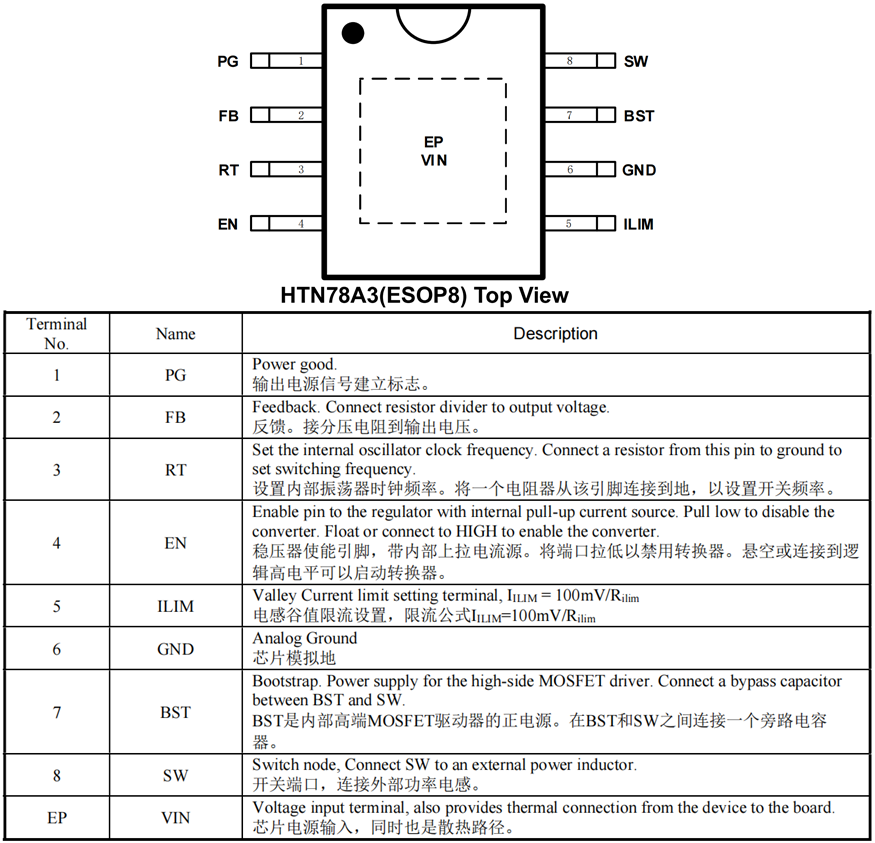

4、封装规格

采用 ESOP8 无铅贴片封装，散热性能优异，适合长时间连续工作，符合工业、车载环保生产标准。

二、典型应用领域

电动两轮车：60V/72V 电池转 12V/5V 整车辅助电源光伏储能：光伏组件、便携储能设备低压辅助供电高压电池设备：多串锂电、铅酸电池组降压模块工业自动化：高压直流母线、传感器供电电源特种车载：农机、工程车辆高压车载电源转换

三、选型总结

相较于传统分立高压降压方案或低压域 DC-DC 搭配前级分压电路，HTN78A3 单芯片集成功率管、控制环路、全套保护电路，大幅简化外围 BOM，降低 PCB 布局难度，同时提升系统可靠性，是百伏级高压直流降压场景的优选单芯片解决方案。如需HTN78A3完整规格书、样品测试，可私信后台领取全套技术资料，支持送样调试新品。👉 留言【HTN78A3样品】领取免费样片 + 全套技术资料📧 官网：https://www.ic-bhl.com
