HT71672——13V,12A全集成同步升压转换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

特征

・输入电压范围VIN：2.7V-13V

・输出电压范围VOUT：4.5V-13V

・可编程峰值电流：12A

・高转换效率： 93% (VIN = 7.4V, VOUT=12V, IOUT =3A) 92% (VIN = 3.6V, VOUT=9V, IOUT =1A)

・支持两种tr/tf模式，应对EMI挑战

・低关断功耗，关断电流1uA

・可调节的开关频率：200k-1.0M

・可编程软启动

・输出过压 (14V)、逐周期过流、热关断等保护

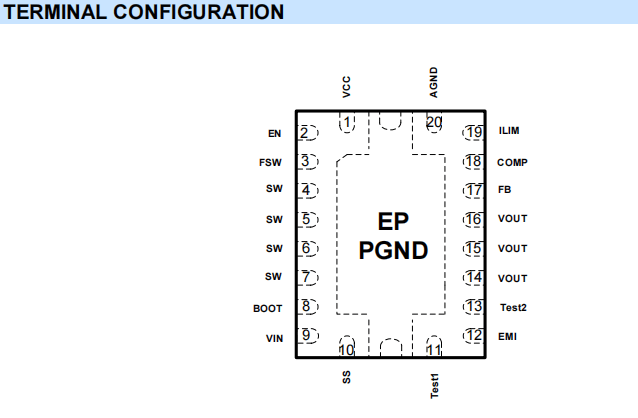

・DFN20L，4.5mm*3.5mm 无铅超薄封装

应用

・无线音箱

・便携式音箱

・快充移动电源

・电子烟

・USB TYPE-C 电源传输

・拉杆音箱

・平板电脑，笔记本电脑

・POS机终端

概述

HT71672是一款高功率、全集成升压转换 器，集成16mΩ功率开关管和23mΩ同步整流管， 为便携式系统提供高效的小尺寸解决方案。 HT71672具有2.7V至13V宽输入电压范围， 可为采用单节或两节锂电池的应用提供支持。 该器件具备12A开关电流能力，并且能够提供 13V的输出电压。

HT71672采用自适应恒定关断时间峰值电 流控制拓扑结构来调节输出电压。在中等到重 负载条件下，HT71672工作在PWM 模式。在轻 负载条件下，该器件工作在可提高效率的PFM 模式。PWM模式下，HT71672的开关频率可通 过外部电阻调节，支持200kHz至1.0MHz的范围。

HT71672还支持可编程的软启动，以及可 调节的开关峰值电流限制。

另外，HT71672支持 两种不同的tr/tf，以适应不同的EMI和效率需求。

此外，该器件还提供有14V输出过压保护、 逐周期过流保护和热关断保护。

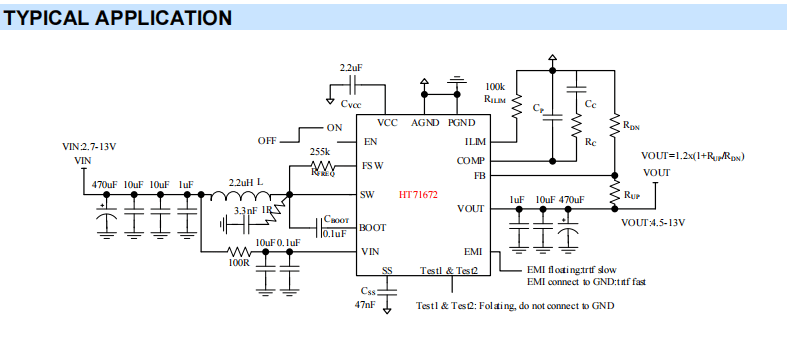

文章配图-2
