产品概况：

HTN7862是2.8A降压转换器，具有从 4V到65V的宽输入电压，集成了260mΩ高侧 MOSFET。HTN7862采用峰值电流模式控制， 支持跳周期调制（PSM），有助于转换器在轻 负载下实现高效率。HTN7862具有100kHz至 2MHz的可编程开关频率，外部电阻可调。

HTN7862允许从高输入电压到低输出电压的 功率转换，开关MOS的最小导通时间为120ns。 该设备提供2.5ms的固定软启动，以防止启动 过程中的涌入电流。HTN7862具有外部环路补 偿功能，可灵活优化环路稳定性或环路响应。

HTN7862提供逐周期电流限制、热关断保护、 输出过压保护、输出过载保护和输入电压欠压 保护。该设备采用ESOP8封装。

应用：

・12V，24V，48V工业和电信电源轨系统

・汽车系统

・分布式电源系统

・高压电源转换

引脚图：

文章配图-1

产品特点：

・2.8A降压，内置260mΩ功率管

・输入电压范围：4V~65V

・脉冲跳跃模式使得轻载下高效率

・110uA静态电流

・最高2MHz可编程开关频率

・峰值电流控制架构

・欠压保护、过流保护和过热关断保护

・无铅封装，ESOP8

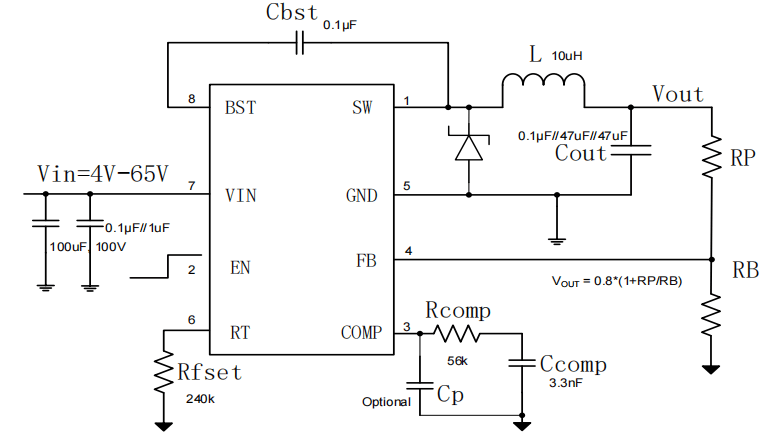

应用与曲线：
