HTN77A0 —5V~130V输入，超低静态功耗，0.7A同步降压变换器，支持隔离降压拓扑

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

HTN77A0是一个同步降压转换器，具有从5V到130V的宽输入电压，集成了1.8Ω高侧MOSFET和0.7Ω低端MOSFET。器件带有0.84A峰值限流，可输出持续0.7A。

HTN77A0采用基于恒定导通时间（COT）控制架构，支持跳周期调制（PFM），有助于转换器在轻负载下实现高效率；HTN77A0F则在轻载时仍工作在强制PWM。

HTN77A0具有100kHz至1MHz的可编程开关频率，外部电阻可调。

HTN77A0允许从高输入电压到低输出电压的功率转换，开关MOS的最小导通时间为50ns。该器件提供3ms的固定软启动，以防止启动过程中的涌入电流。HTN77A0具有外部环路补偿功能，可灵活优化环路稳定性或环路响应。

HTN77A0提供谷值电流限制、峰值电流限值、热关断保护和输入电压欠压保护。该器件采用ESOP8封装。

应用：

砖块电池模组

电池包

高压电池组

工业电源

汽车系统

引脚图：

文章配图-2

产品特点：

内置1.8Ω/700mΩ高低端功率管，无需外部续流二极管，轻载高效率

宽输入电压范围：5V~130V

输出最大持续电流：0.7A

超低静态电流：10uA；3uA关断电流

可接近100%占空比工作

脉冲跳跃模式使得轻载下高效率(HTN77A0P), 或强制PWM(HT77A0F)

FPWM支持隔离降压拓扑

最高1MHz可编程开关频率

开漏的PG pin，指示输出电压正常

COT控制架构

峰值和谷值限流保护

欠压保护和过热关断保护

无铅封装，ESOP8

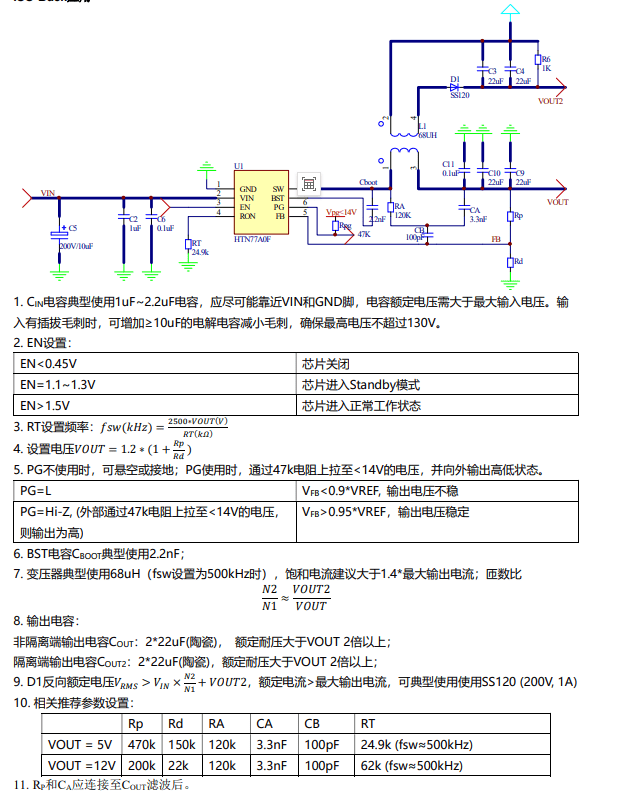

应用与曲线：

文章配图-3
