HT7167——带输出关断的13V,12A全集成同步升压转换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

HT7167是一款高功率、全集成升压转换器，带有负载关断功能的栅极驱动，集成16mQ功率开关管和23mΩ同步整流管，为便携式系统提供高效的小尺寸解决方案。

HT7167具有2.7V至13V宽输入电压范围，可为采用单节或两节锂电池的应用提供支持。该器件具备12A开关电流能力，并且能够提供13V的输出电压。

HT7167采用自适应恒定关断时间峰值电流控制拓扑结构来调节输出电压。在中等到重负载条件下，HT7167工作在PWM 模式。在轻负载条件下，该器件可通过MODE引脚选择下列两种工作模式之一。一种是可提高效率的PFM模式;另一种是可避免因开关频率较低而引发应用问题的强制PWM模式。PWM模式下，HT7167的开关频率可通过外部电阻调节，支持200kHz至1.4MHz的范围。

HT7167还支持可编程的软启动，以及可调节的开关峰值电流限制。另外，HT7167集成了输出关断功能的栅极驱动，在SD状态，可完全断开输入电源。

此外，该器件还提供有14V输出过压保护、逐周期过流保护和热关断保护。

应用：

无线音箱

快充移动电源

USB TYPE-C 电源传输

平板电脑，笔记本电脑

便携式音箱

电子烟

拉杆音箱

POS机终端

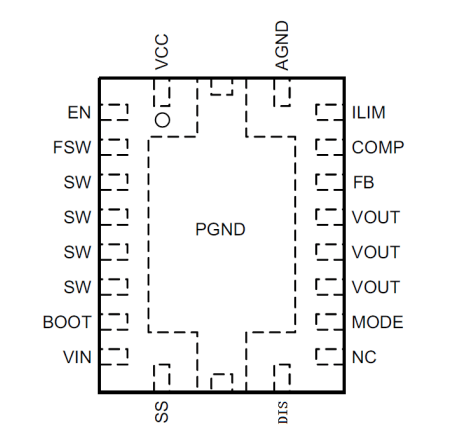

引脚图：

文章配图-2

产品特点：

输入电压范围VN:2.7V13V

输出电压范围Vour:4.5V-13V

可编程峰值电流:12A

高转换效率:

93%(VN=7.4V, Vou=12V, Iou =3A)

92%(VN=3.6V, Vou=9V, Iour=1A)

轻载条件下两种调制方式:脉频调制(PFM)和强制脉宽调试(PWM)

集成输出关断的栅极驱动

低关断功耗，关断电流1uA

可调节的开关频率:200k-1.4M

可编程软启动

输出过压(14V)、逐周期过流、热关断等保护

DFN20L，4.5mm*3.5mm 无铅超薄封装

应用与曲线：
