HT71763｜20V/15A 全集成同步升压 IC，便携大功率电源方案首选

来源:宝华龙科技发布时间:2026-07-14282浏览

消费电子、便携大功率设备持续向小型化、长续航、高功率迭代，传统升压方案分立器件多、体积大、效率偏低，难以适配快充移动电源、大功率音箱、便携终端等产品。今天为大家详解 HT71763—— 一颗全集成、宽压、大电流同步升压转换器，单芯片搞定大功率升压电路，兼顾高效率、高安全、低成本，是当前便携电源设计高性价比优选方案

一、芯片核心定位

HT71763 是高功率密度全集成同步升压转换器，内部集成 16mΩ 主功率 MOS+18mΩ 同步整流 MOS，无需外挂功率管，大幅精简外围电路。宽电压、大电流、多重保护、双模式调压，完美覆盖单串 / 双串锂电供电场景，面向一切需要高压大功率输出的便携设备。

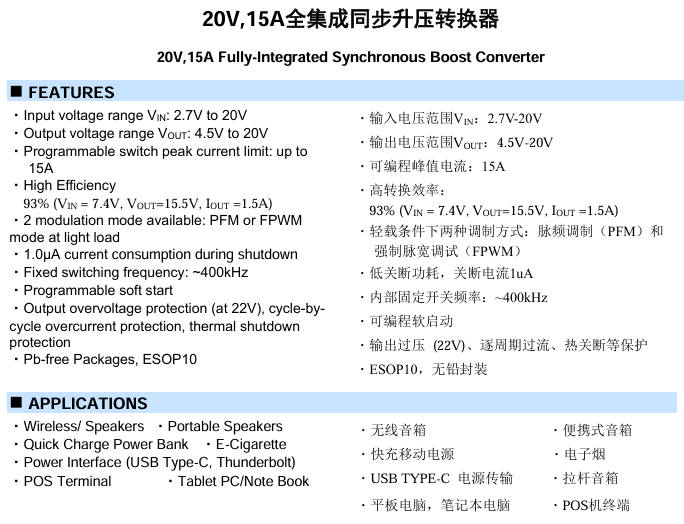

二、核心电气参数一览

1、基础电压规格

输入电压 VIN：2.7V～20V，单节 3.7V 锂电、双节 7.4V 锂电通用输出电压 VOUT：4.5V～20V，高压供电场景全覆盖峰值可编程开关电流：15A，大功率输出无压力固定开关频率：400kHz，电感选型灵活、EMI 易处理

2、效率与功耗优势

峰值转换效率93%（7.4V 输入、15.5V 输出、1.5A 负载），发热更低、续航更长关断静态电流仅 1μA，设备待机几乎零耗电轻载双模式可选：PFM 高效模式 / 强制 FPWM 低干扰模式

3、安全防护机制（全维度保护）

22V 输出过压保护 OVP逐周期峰值过流限流芯片过热关断热保护 TSD可编程软启动，上电无冲击、避免电池浪涌电流

4、封装规格

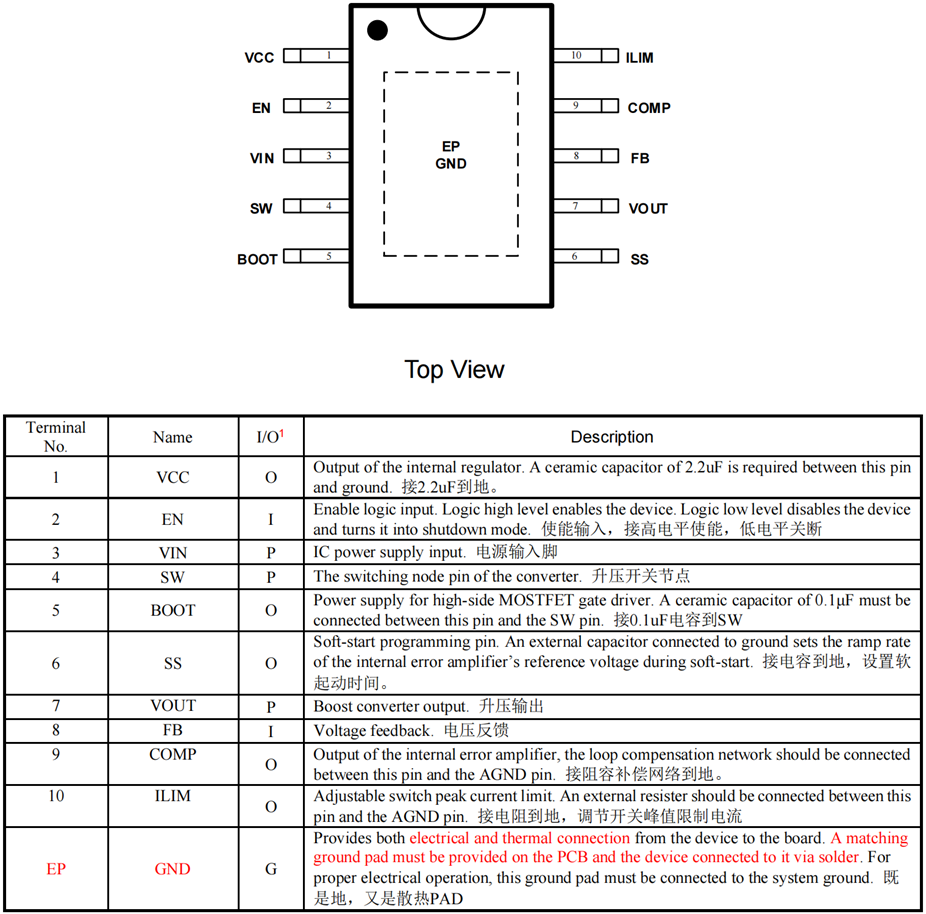

ESOP10 无铅贴片封装，散热性能优秀，贴片焊接简易，符合环保 RoHS 标准，适合大批量量产。

三、四大核心产品优势

1. 高度集成，极简 BOM，缩减整机体积

传统大功率升压方案需要额外搭配两颗外置 MOS，元件多、PCB 占面积大。HT71763 内置高低侧功率开关，外围仅需少量电容、电感、分压电阻，PCB 布局空间减少 30% 以上，助力产品轻薄化设计，降低物料采购与焊接人工成本。

2. 宽压通用，一套电路适配多电池方案

2.7V–20V 超宽输入，单串锂电（3–4.2V）、双串锂电（6–8.4V）通用，音箱、充电宝、便携工具不用分开两套电源方案，研发周期缩短、库存管理更简单。

3. 智能双模式，兼顾续航与电磁兼容

重负载自动 PWM 恒频输出：电压稳定，大功率输出不抖压，适配拉杆音箱、快充电源等高负载工况；轻载可切换 PFM：降低开关损耗，耳机、便携设备待机续航提升；对 EMI 敏感设备可选强制 FPWM 固定频率，规避低频干扰，过认证更轻松。

4. 多重硬件保护，量产故障率大幅降低

内置 OVP/OCP/TSD 三重防护，短路、过充、高温自动锁止输出，避免烧芯片、烧电池，提升终端产品可靠性，售后维修成本显著下降。

四、全场景落地应用

HT71763 功率覆盖广，是多品类设备标准化电源芯片：音频设备：无线蓝牙音箱、大功率拉杆音响、户外 K 歌音箱，稳定高压驱动功放，音质不压缩；快充储能：20V 大功率移动电源、Type-C PD 快充升压模块、户外储能小电源；便携终端：平板辅助供电、迷你笔记本副电源、手持 POS 收银机；小型便携设备：大功率雾化设备、便携美容仪器、手持电动工具供电板。如需 HT71763完整规格书、样品测试，可私信后台领取全套技术资料，支持送样调试新品。👉 留言【HT71763样品】领取免费样片 + 全套技术资料📧 官网：https://www.ic-bhl.com
