【新品发布】超高集成：TP4316内置Type-C协议与1A充放电，解锁极致精简BOM

便携设备市场高度内卷，降本增效与快速上市已成为刚需。天源中芯（TPOWER）新品 TP4316 全集成电源管理SOC，凭借 “单芯片集成Type-C协议与 1 A 同口充放电” 的极致方案，助力客户以极简BOM实现可靠电源设计，大幅压缩项目周期，为产品赢得关键竞争力。


一、核心优势：品牌原厂直供，打造高集成度解决方案

天源中芯 TPOWER 拥有完整的自主知识产权和稳定货源保障，每一颗芯片都经过严格的可靠性测试，为客户提供性能稳定、供货可靠的最佳选择。

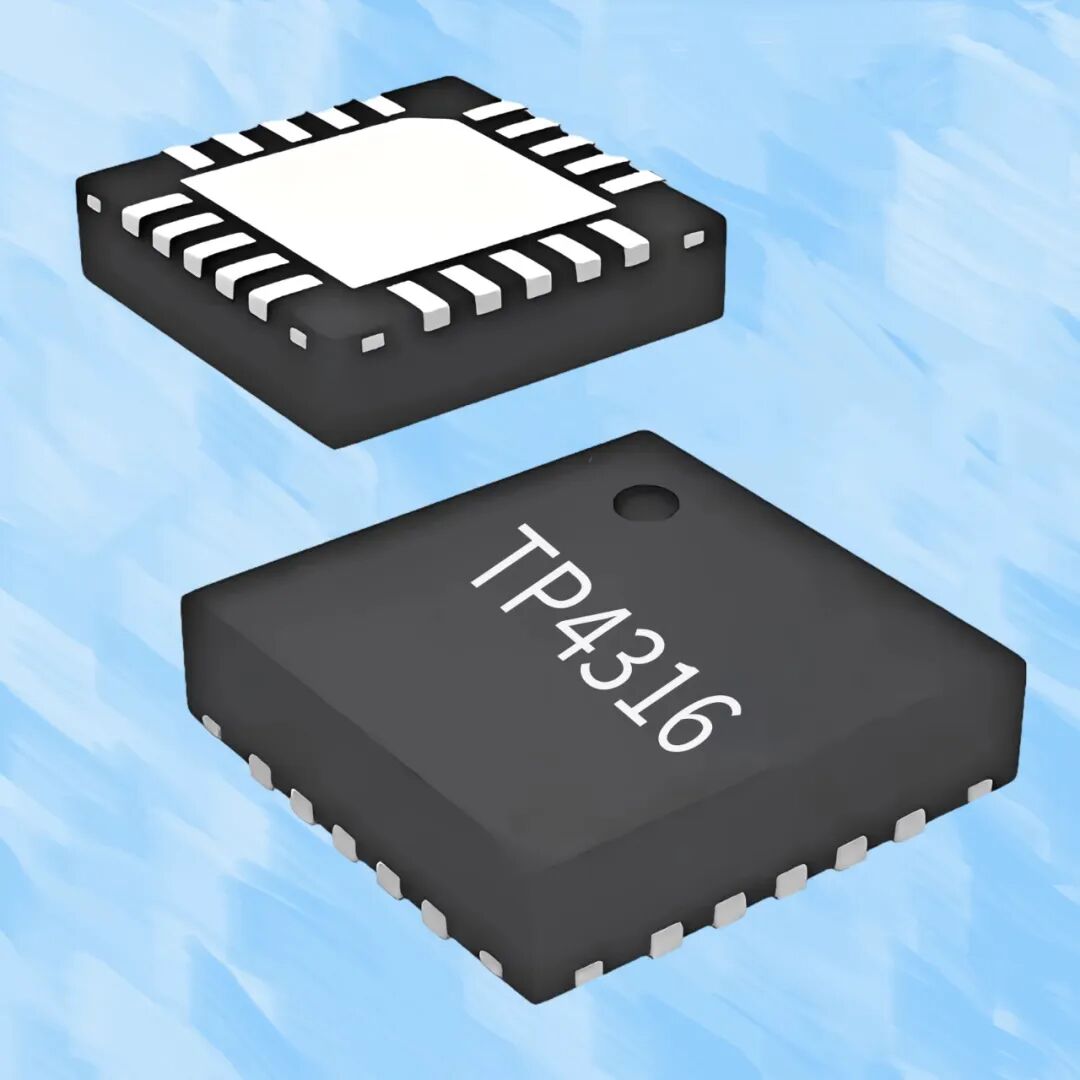

天源中芯TPOWER坚持 “芯片定义产品” 的设计理念。TP4316是一款高度集成的TYPE-C协议单芯片电源管理SOC：

全集成电源SOC：单芯片集成Type-C 协议、1 A线性充电、1 A同步升压、LED电量指示及多重保护电路；

极简外围设计：采用PMOSFET架构，无需外置MOSFET、检测电阻与隔离二极管；

智能充放电管理：支持同口充放电与边充边放功能，自动识别设备插入与移除。

这极大地降低了物料成本（BOM Cost）、精简了PCB布局、缩短了开发周期，让您的产品能以更快的速度、更优的成本抢占市场。




二、可定制LED电量指示，灵活适配产品需求

TP4316 支持多种 LED 电量指示模式定制，客户可根据产品定位、成本与用户体验需求灵活选择，实现差异化设计：

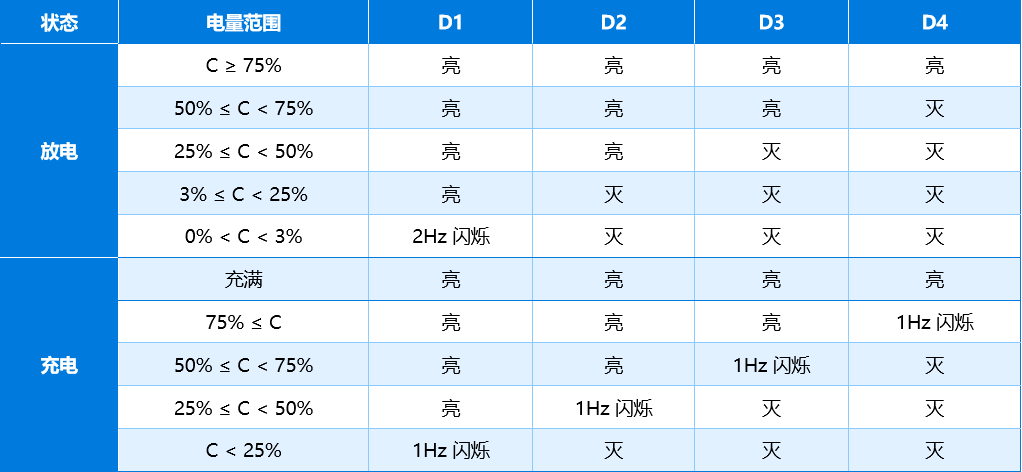

4灯模式（TP4316_4D）

适合中高端移动电源，电量显示更精细。支持充放电双逻辑指示：


2灯模式（TP4316_2D）
适用于追求简洁设计与成本平衡的产品：


1灯模式（TP4316_1D）
极致精简方案，适用于对成本极度敏感或空间极其受限的产品：


可定制的三种模式均支持自动识别充放电状态，无需外部MCU控制，进一步降低系统复杂度与成本。


三、精准性能：关键电气参数，源自品牌原厂严格测试


TP4316 的每一项参数都经过天源中芯TPOWER半导体严格的测试与验证，确保其在实际应用中的精准与可靠。


1. 智能高效的线性充电：

1 A 恒流充电：在标准5V输入下，充电电流典型值达1 A 。

4.2 V 精准浮充电压：确保锂电池被安全、准确地充满，避免过充，有效延长电池寿命。

0 V 电池激活：当电池电压低于2.8 V 时，芯片自动启用涓流充电模式，可安全激活深放电电池。

智能再充电：当电池电压降至4.10 V ，时自动重新充电，避免电量轻微损耗后不必要的频繁充放电循环。


2.稳定持久的同步升压：

5.1 V 稳定输出：同步升压转换器输出电压典型值5.10V，输出电流能力达1A，轻松为手机、平板等设备充电。

高达 91%的转换效率（典型值）：大幅减少能量损耗，提升整体续航。

超低静态功耗：空载时自动进入休眠，静态电流仅 20 μA（典型值），实现超长待机。


3.全面原厂级全面可靠的系统保护：

•内置多重保护：包括输出过压保护（ 5.8 V ）、过流保护、短路保护、电池欠压保护、NTC 温度保护及 150 ℃ 过温保护（芯片内部），构建从芯片到电池的全方位安全防护。

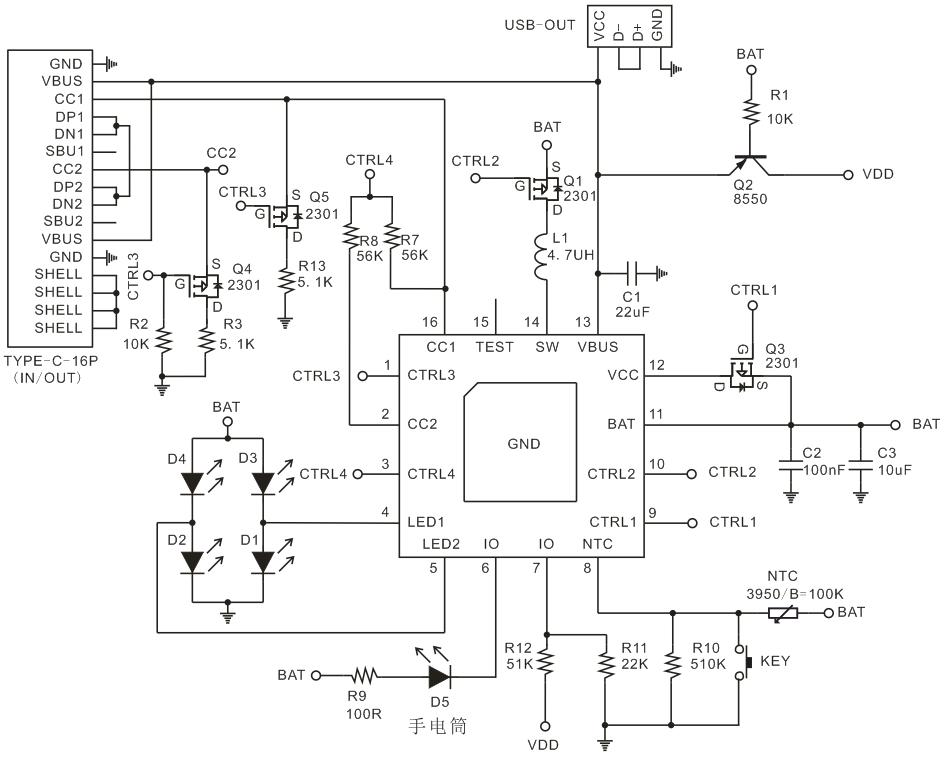

TP4316典型应用电路图（4灯模式）▲


四、应用方案：成熟方案助力产品快速上市

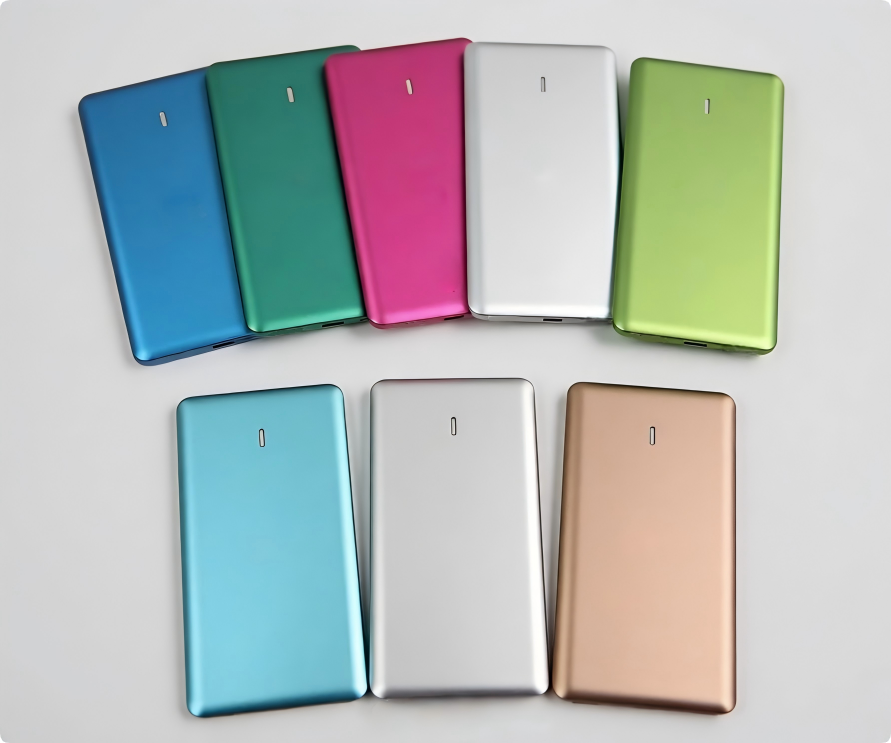

01 方案一：标准移动电源— 可靠性与经济性的平衡

•标准移动电源：1 A 充放电+全面保护，极简外围助力快速量产。

•核心参数支撑：TP4316 集成1 A 同步升压与 1 A 线性充电，转换效率高达 91%（典型值），结合 4.20V 精准浮充与多重保护机制，为主流移动电源提供稳定、安全且高性价比的核心解决方案。




02 方案二：嵌入式便携设备— 小体积与长待机

嵌入式设备：QFN3*3—16L 超小封装，极简外围（单电感），静态电流低。

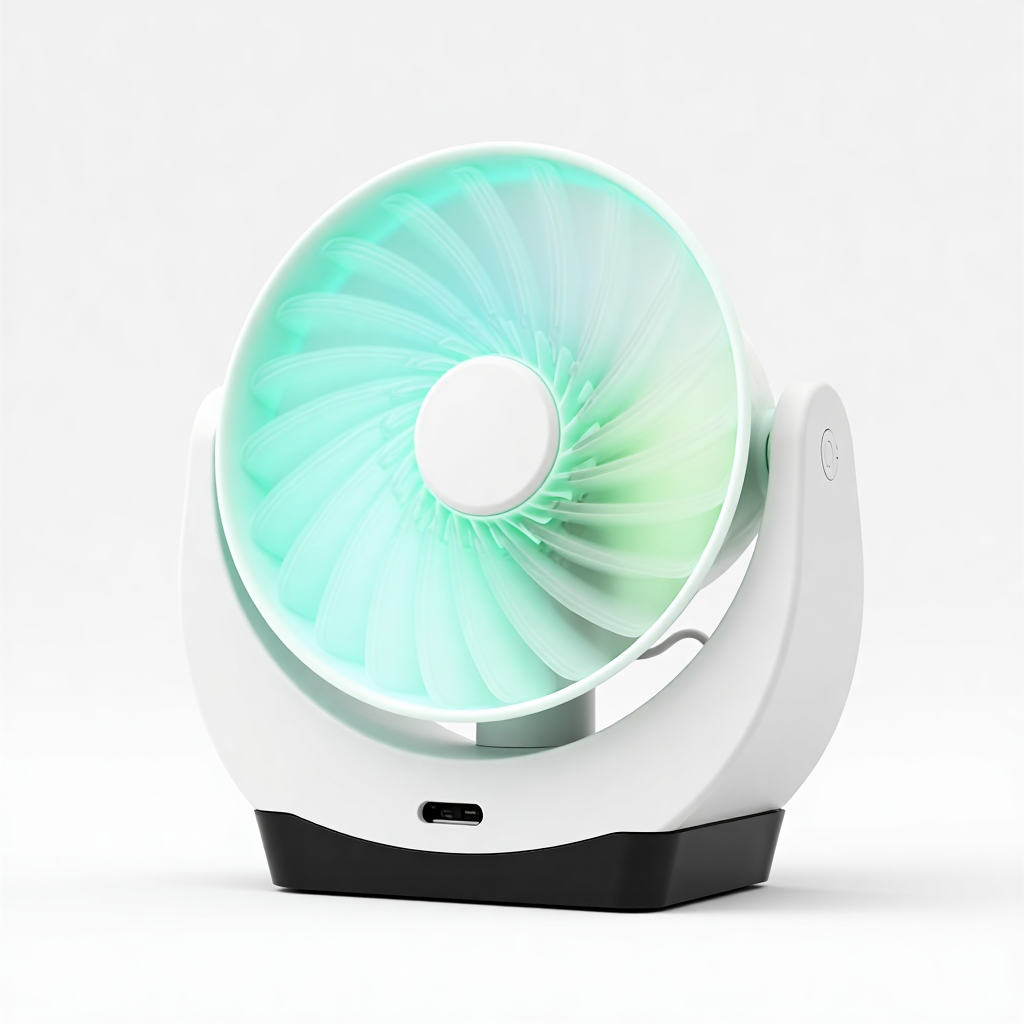

核心参数支撑：TP4316小封装与超低功耗是其嵌入狭小空间并实现长久待机的关键。芯片支持负载移除自动休眠，显著降低待机功耗，特别适合便携风扇、蓝牙音箱等设备。




03 方案三：超薄卡片式电源— 高效与紧凑的融合

超薄电源：1 MHz 开关频率允许使用微型电感，助力实现毫米级超薄设计。

核心参数支撑：TP4316高开关频率结合高集成度，允许采用更小尺寸的功率电感与电容，在极致紧凑的PCB空间内实现 5.10 V /1 A 的稳定输出，完美契合时尚礼品市场对便携性的追求。




04 方案四：高性价比促销品— 基础功能与安全底线

促销礼品：在保留 1 A 充放电能力及过压、过温等核心保护的前提下，实现极致的BOM成本控制。

核心参数支撑：TP4316芯片本身的高集成度（无需外置MOS、检测电阻等）是降低系统成本的基础。同时，5.8 V 输出过压保护、150℃过温保护等关键安全功能并未妥协，确保基础款产品仍具有可靠性与安全性。



总的来说，TP4316 是一款高度集成的TYPE-C协议的单芯片电源管理SOC，它将移动电源所需的Type-C协议识别、1 A 线性充电、1 A 同步升压放电、LED电量指示及多重保护电路全部集成于一颗芯片之内，让您的产品能以更快的速度、更优的成本抢占市场。


全方位技术支持：从概念到量产的全流程护航

天源中芯TPOWER建立完善的技术支持体系：从概念设计到规模量产，天源中芯专业团队全程护航，确保项目高效推进、快速落地。

选择天源中芯TPOWER新品TP4316，不仅是选择一颗芯片，更是选择可靠的供应链保障和专业的技术支持。我们期待与您携手，共同打造更具市场竞争力的电源产品。

立即联系天源中芯销售团队，获取免费样片和技术文档，联系我们，立即获取开发资料！

扫码免费申请样品
长按扫码直达申请页
企业工程师/产品经理限时专享
