先进封装技术集锦

免责声明：文章归作者所有，转载仅为分享和学习使用，不做任何商业用途！内容如有侵权，请联系本部删除！（手机微信同号15800497114）

来源：科技领跑兔

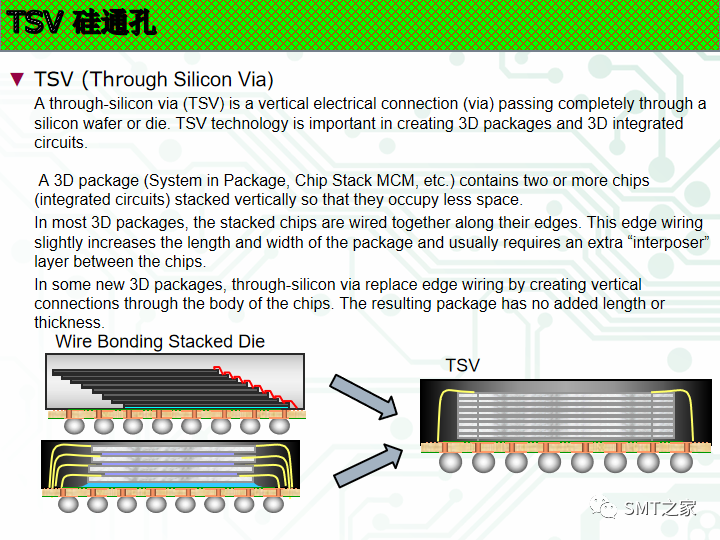

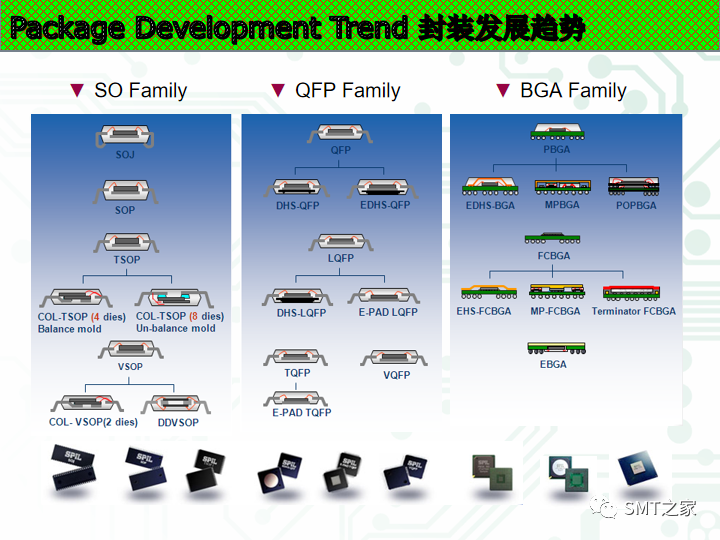

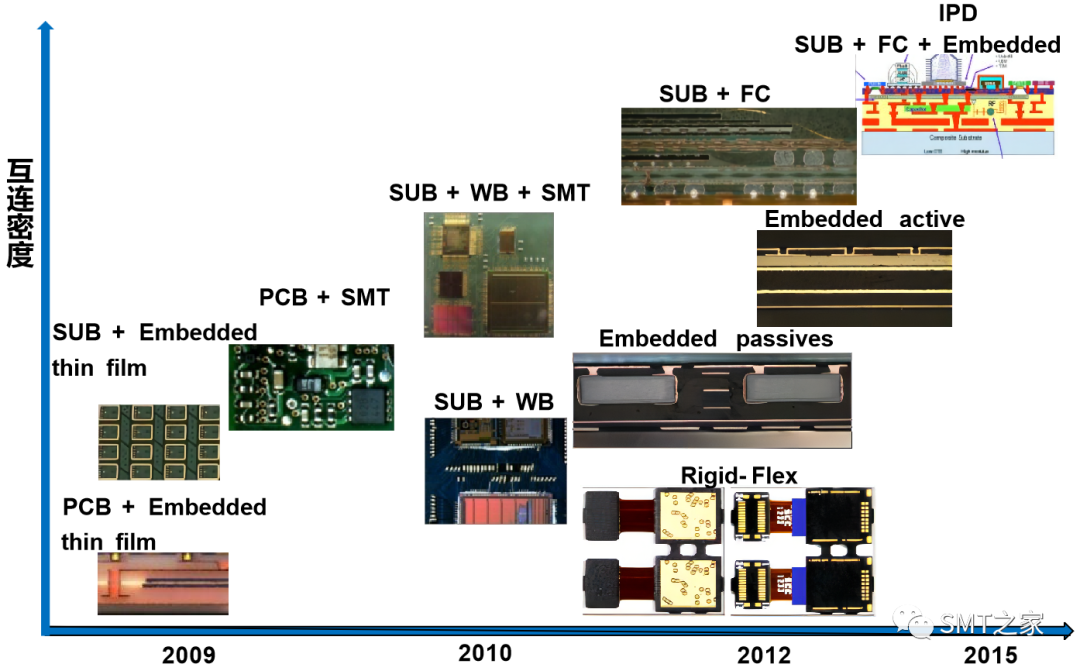

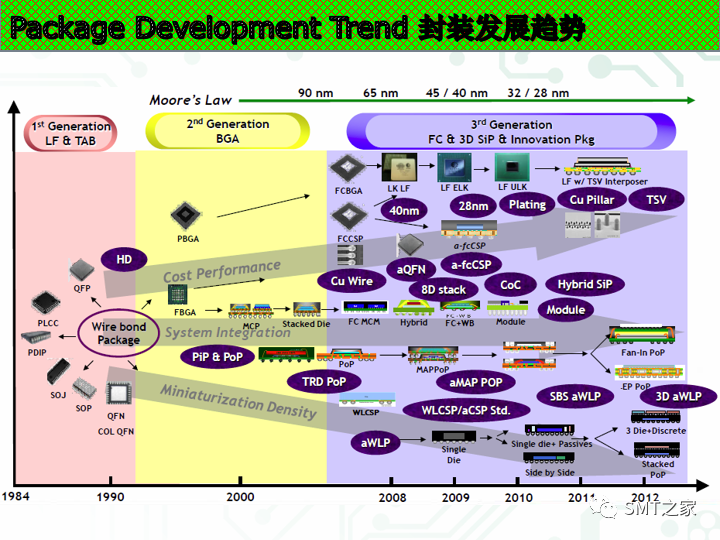

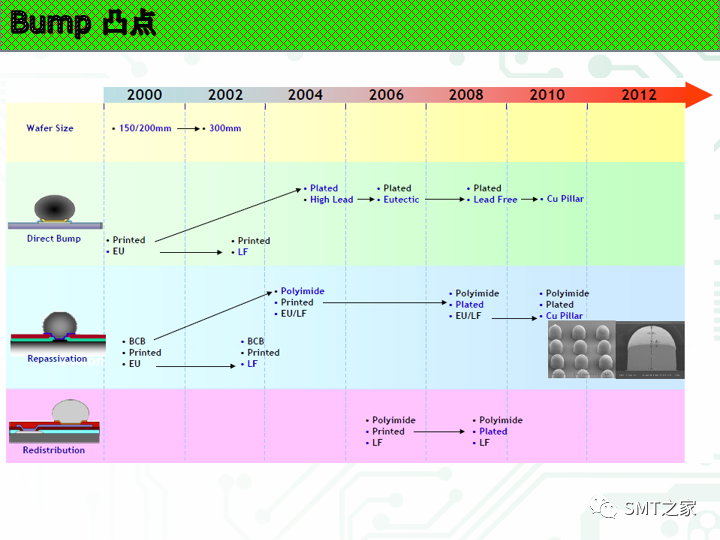

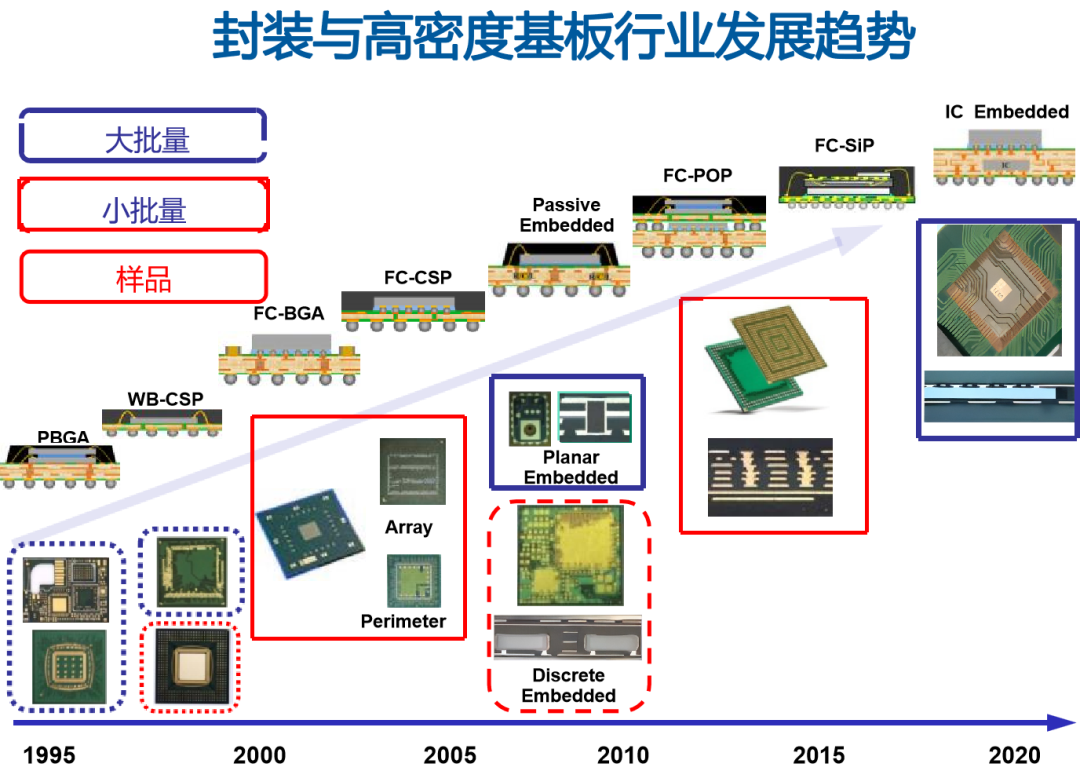

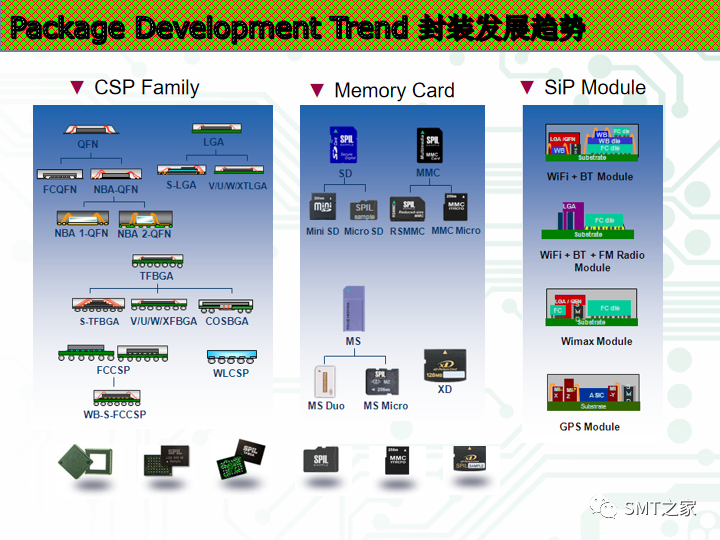

PCBA互联密度发展时间轴：

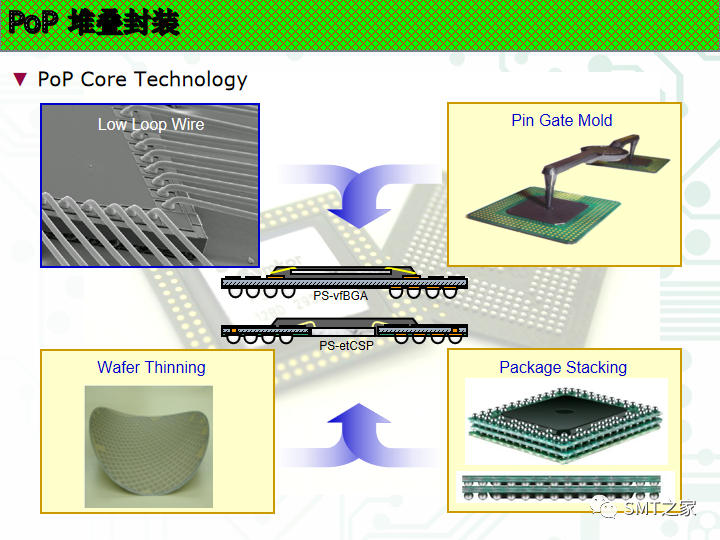

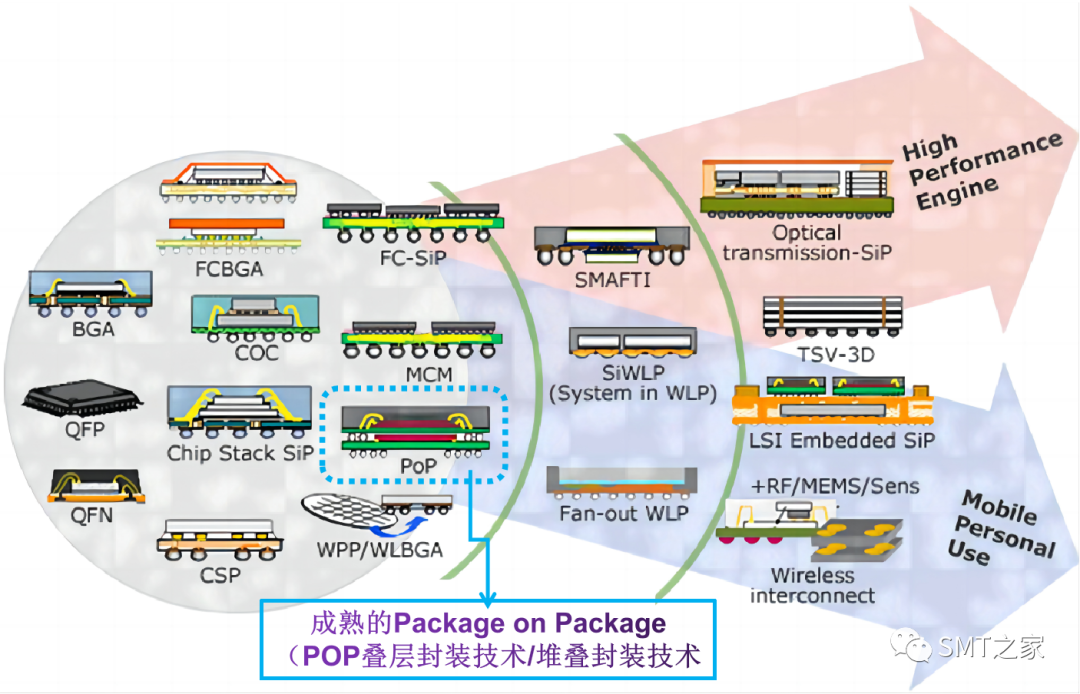

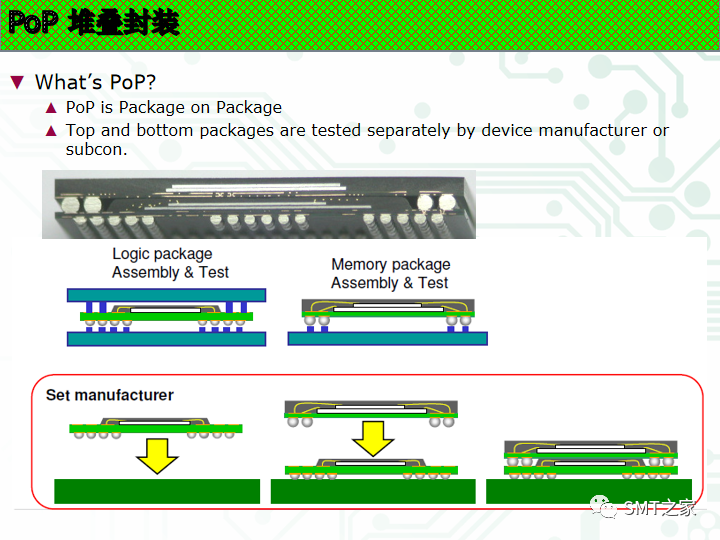

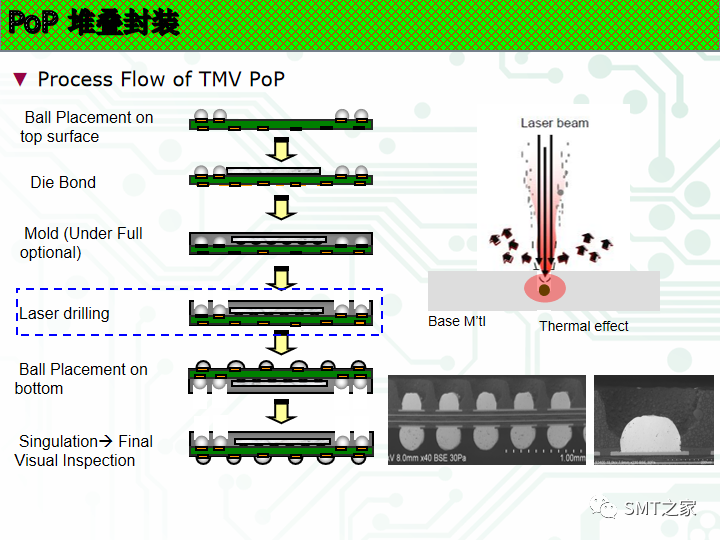

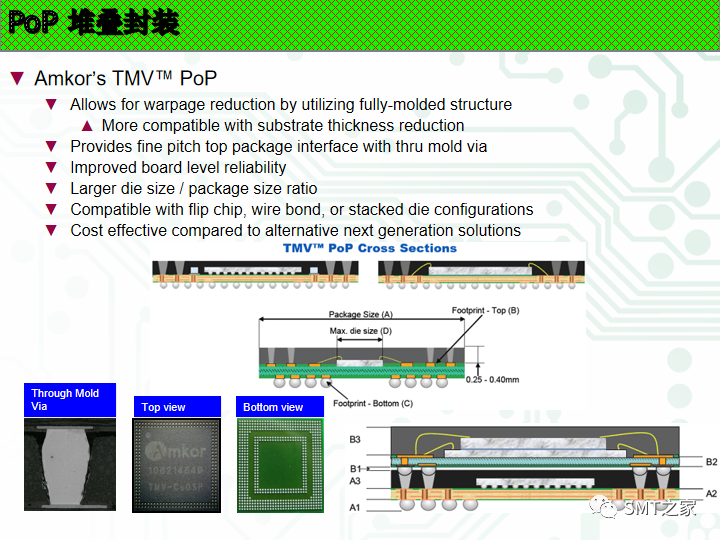

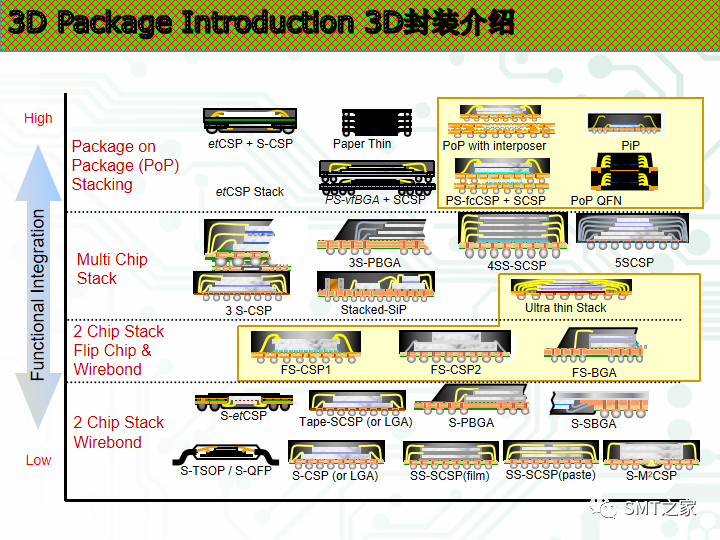

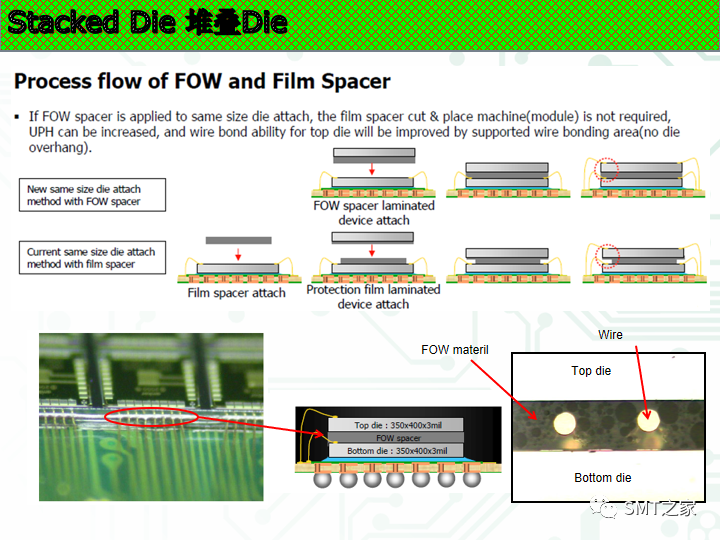

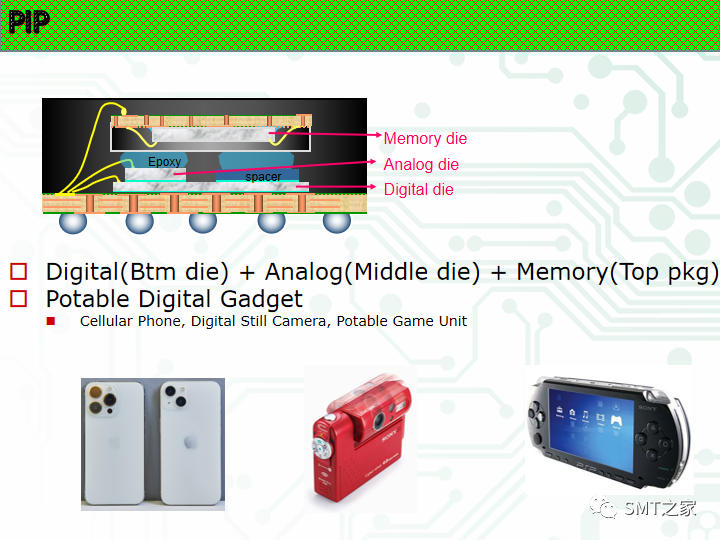

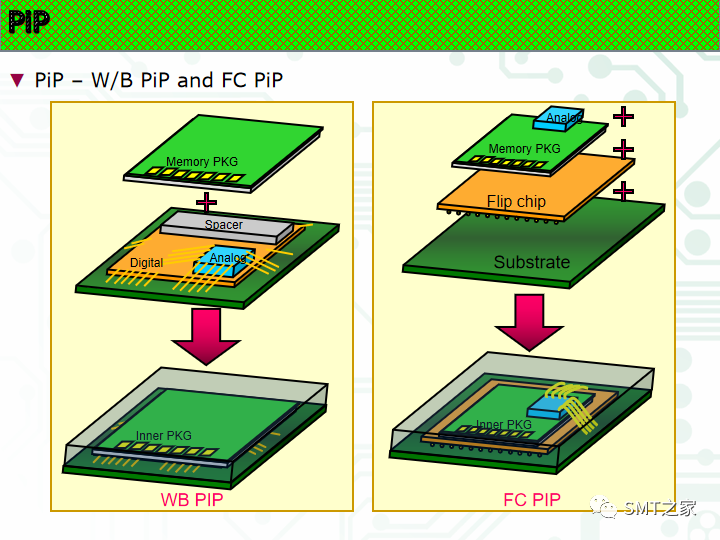

成熟的POP（Package on Package，叠层封装技术/堆叠封装技术）

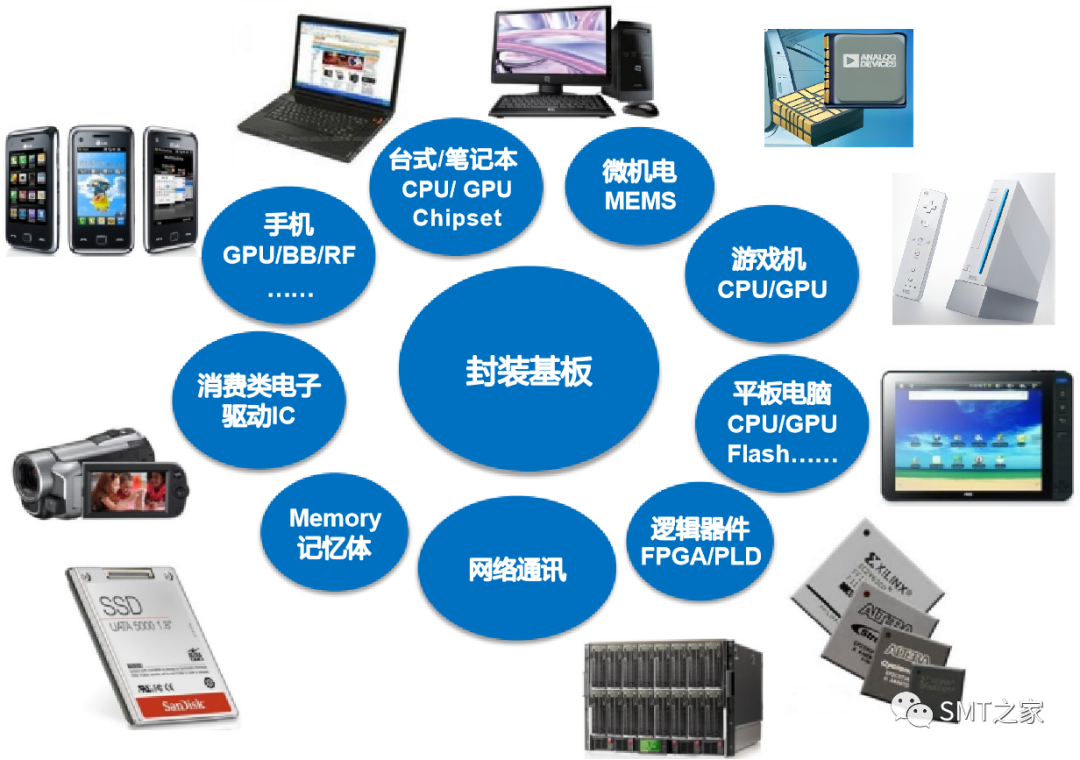

POP应用场景：

赞助商广告展示

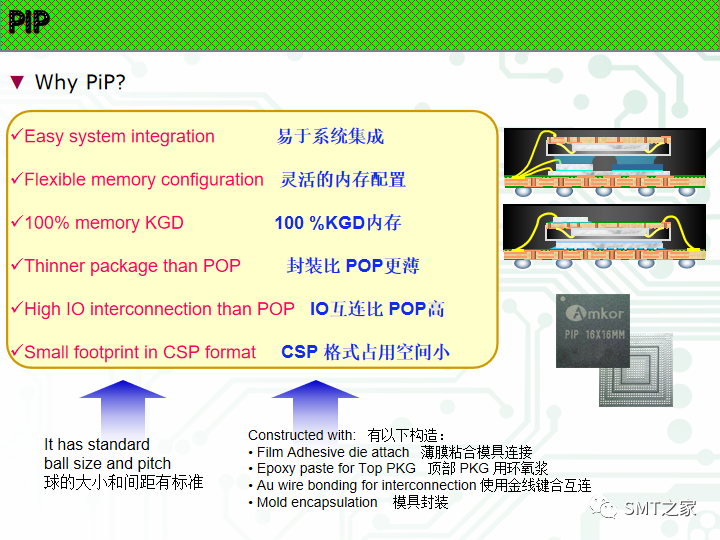

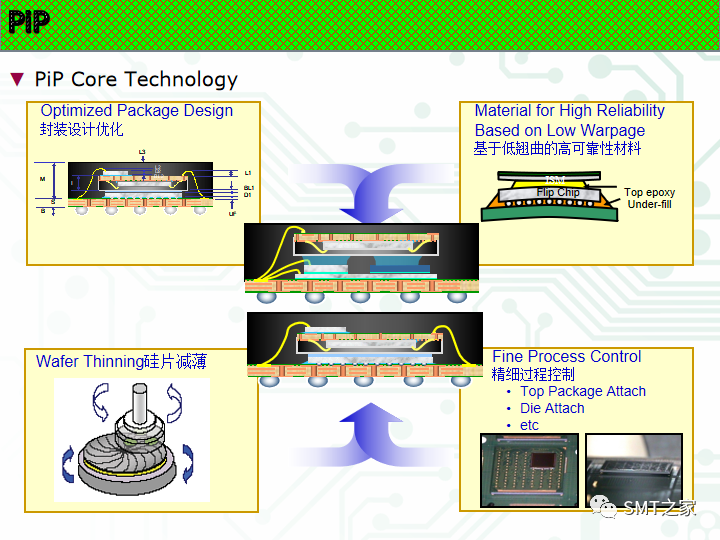

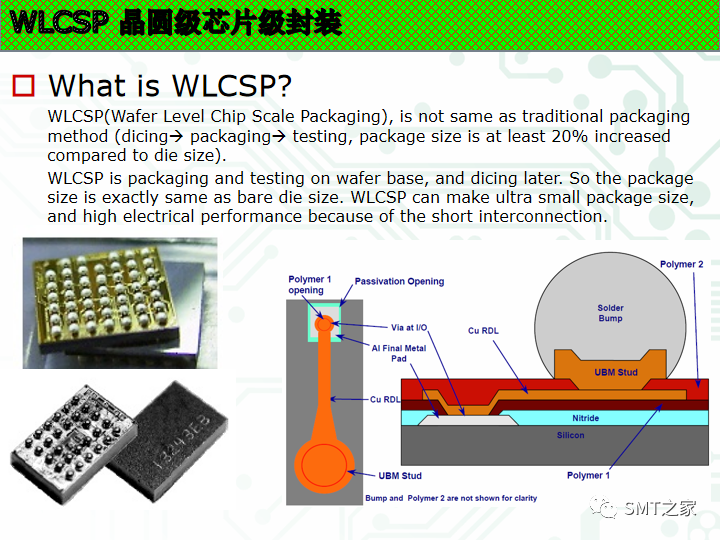

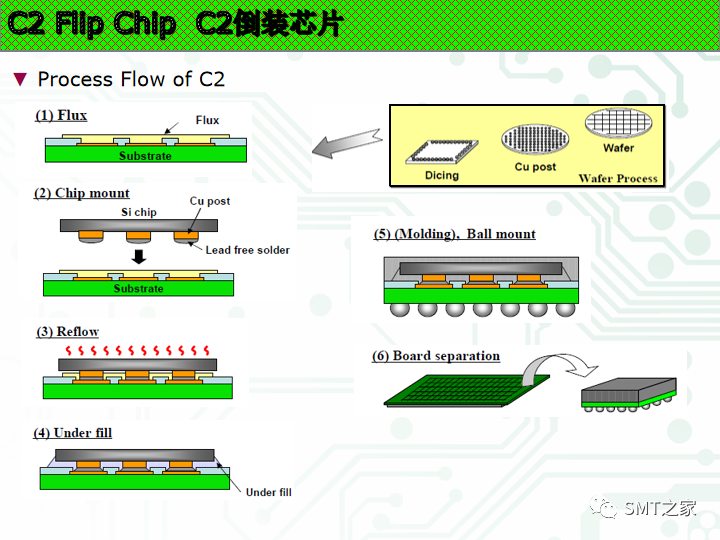

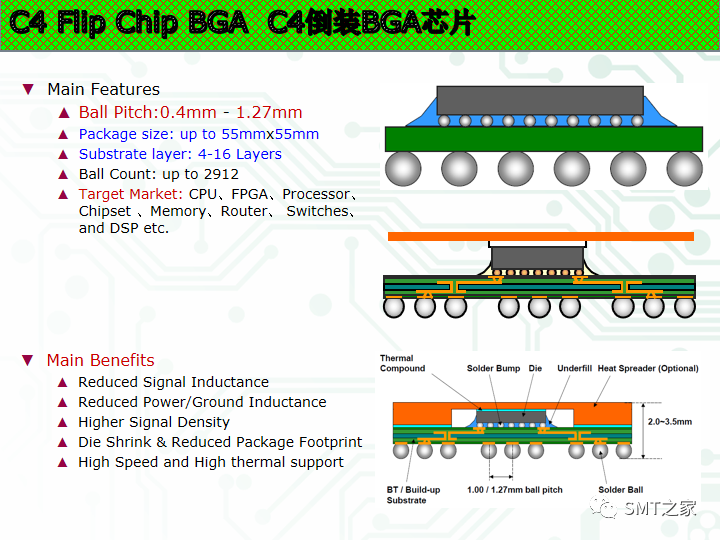

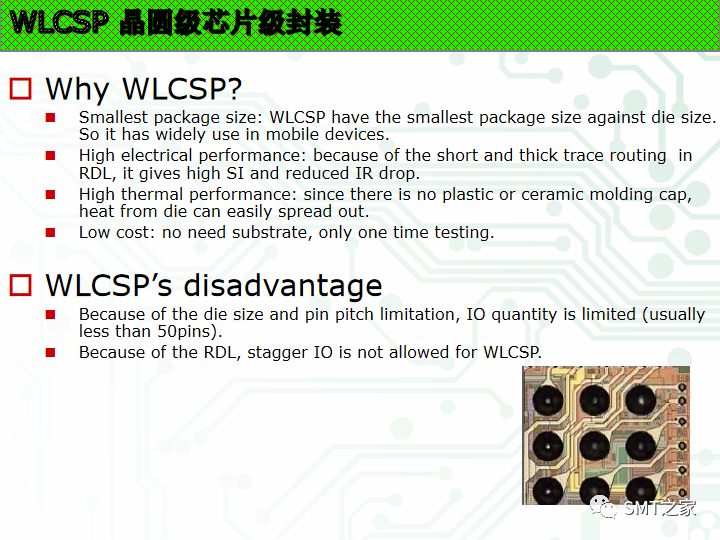

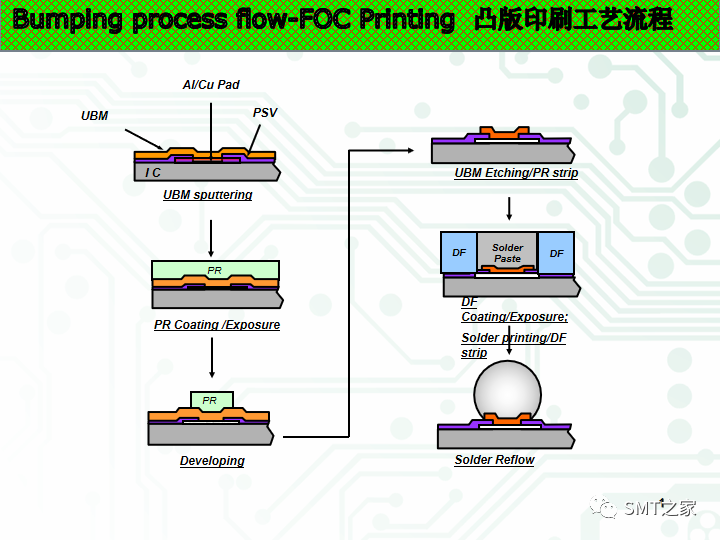

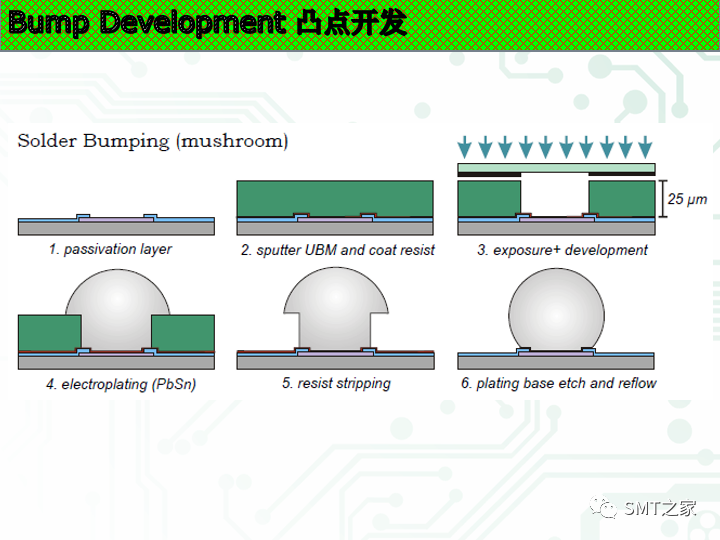

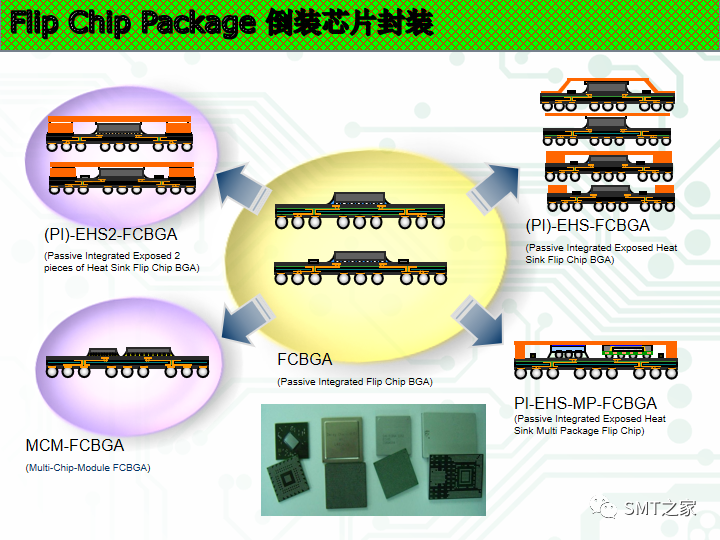

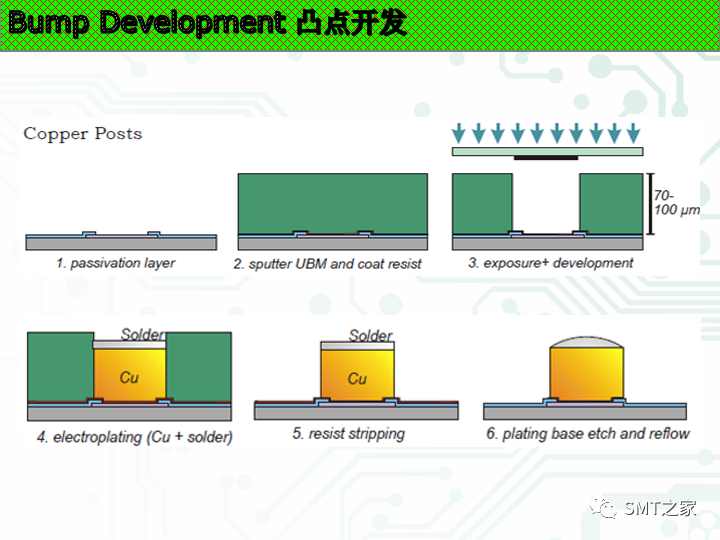

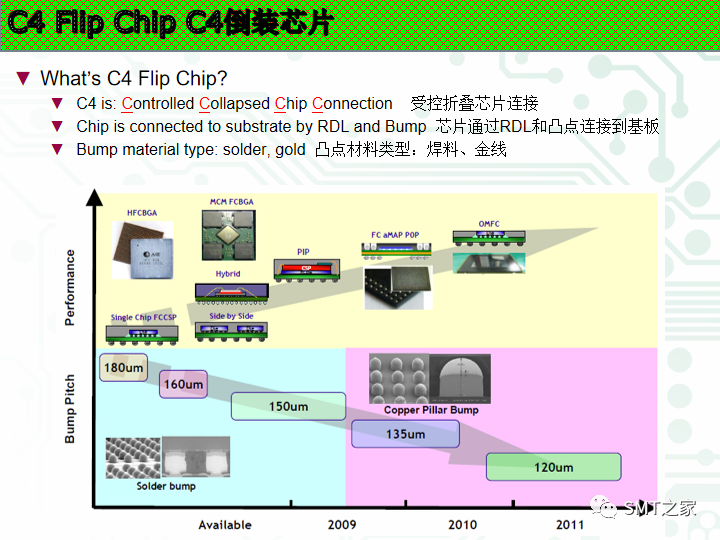

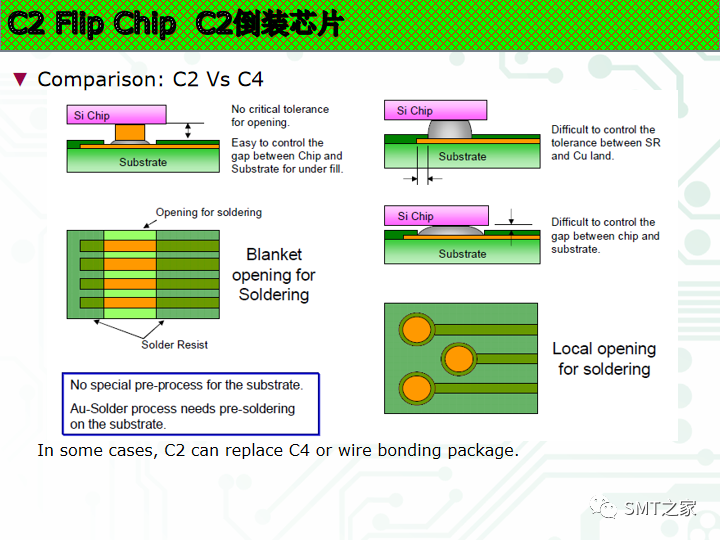

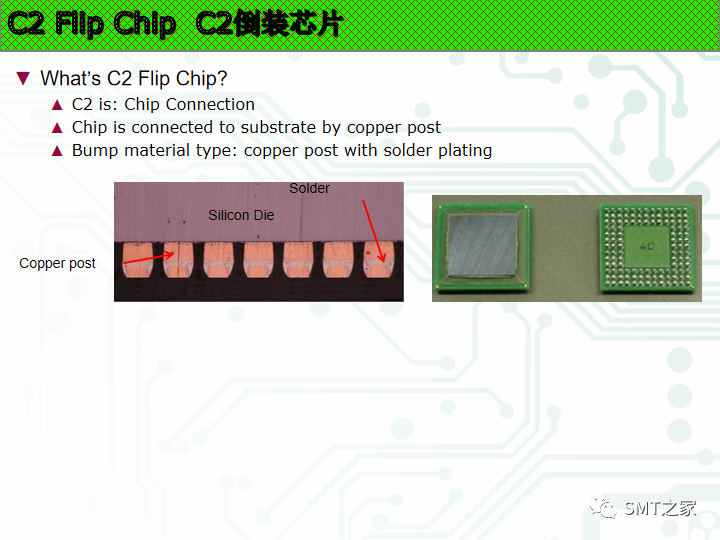

Bumping process flow-FOC Printing

凸点工艺流程-FOC印刷

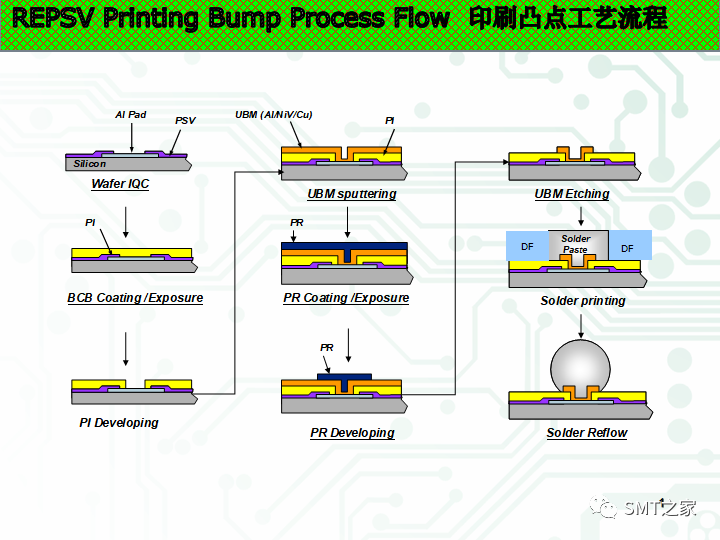

REPSV Printing Bump Process Flow

凸点印刷工艺流程

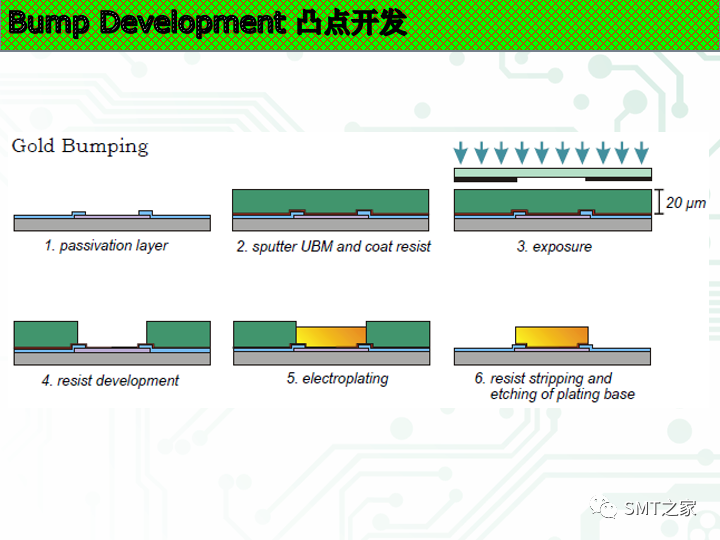

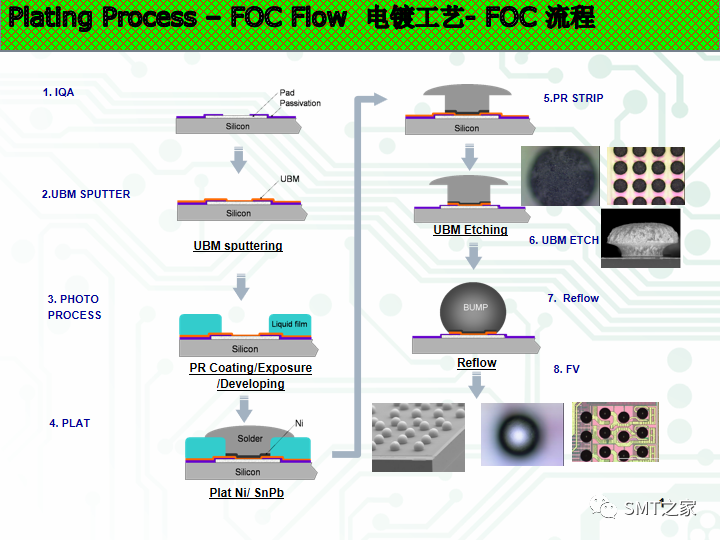

Plating Process – FOC Flow

电镀工艺-FOC流程

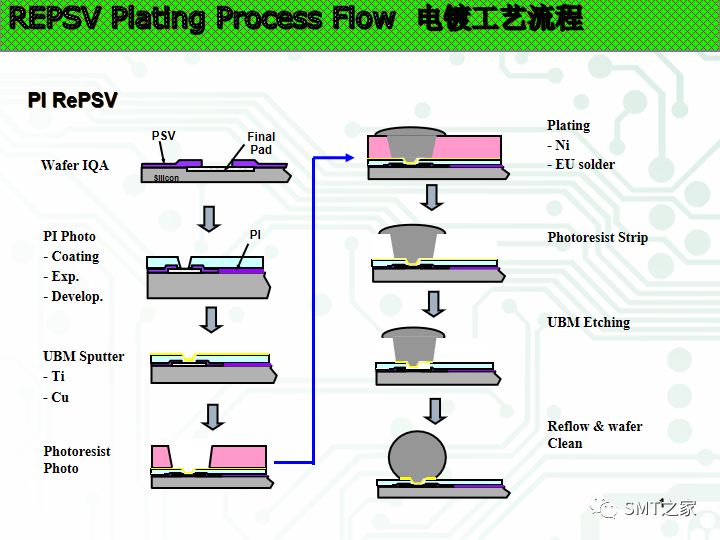

REPSV Plating Process Flow

电镀工艺流程

PI RePSV

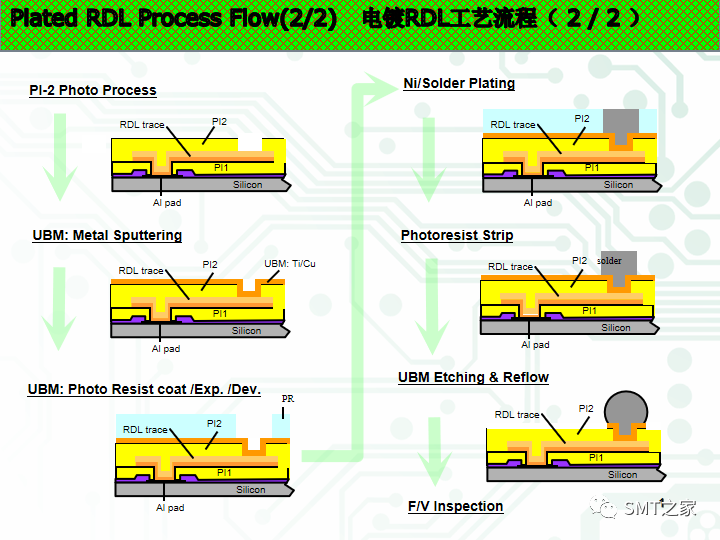

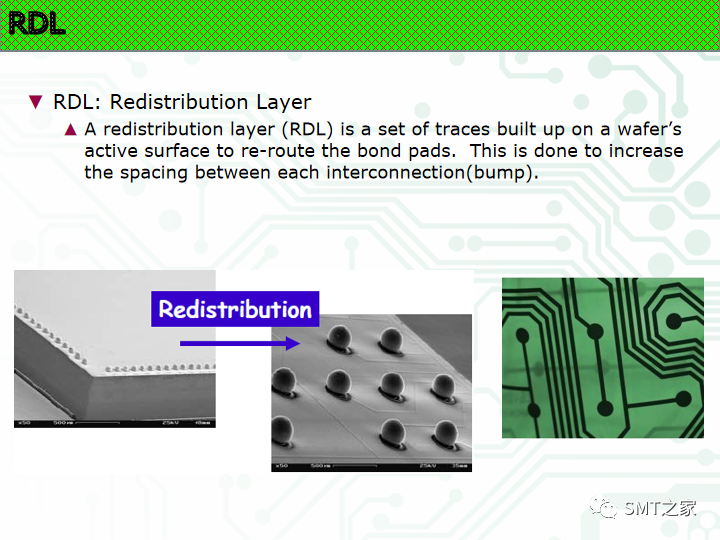

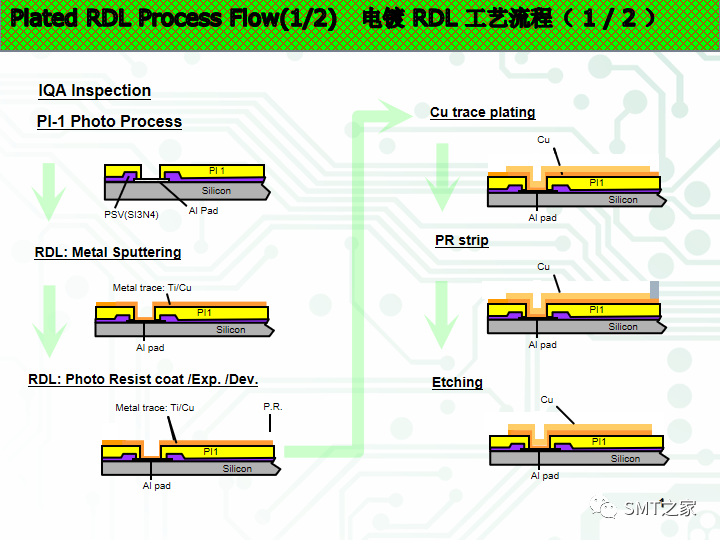

Plated RDL Process Flow(1/2)

RDL镀覆工艺流程

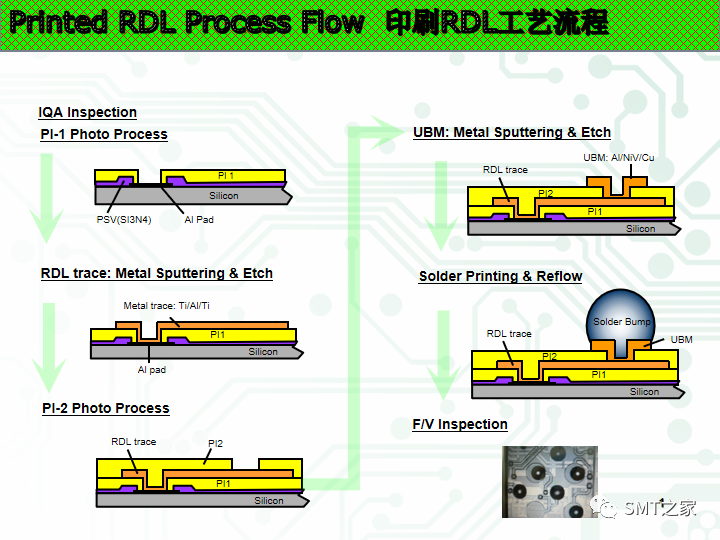

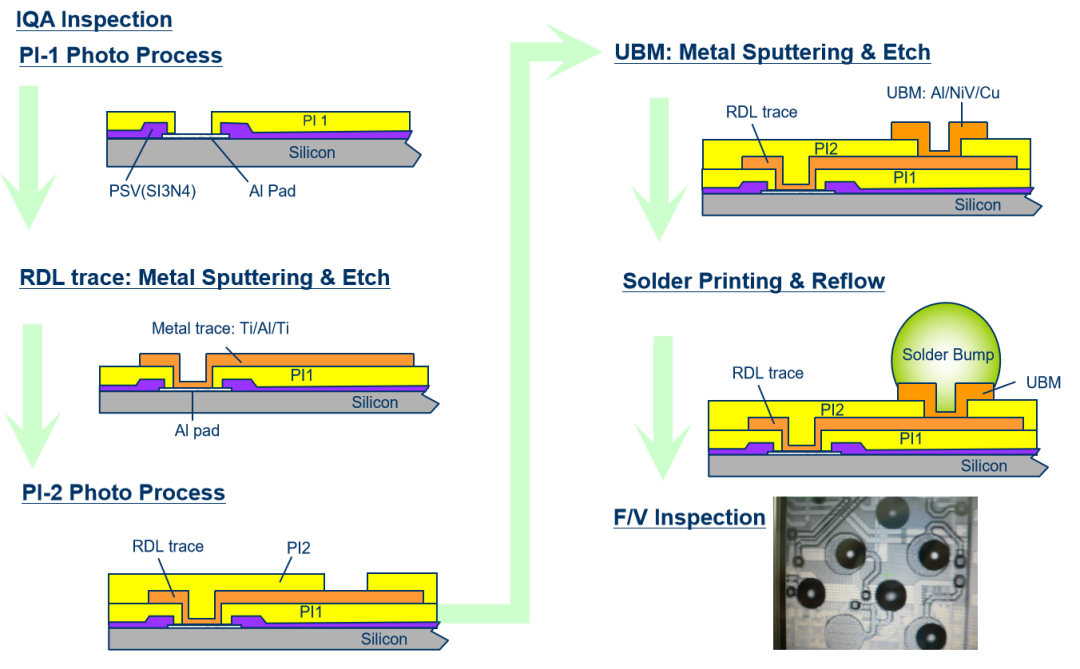

Printed RDL Process Flow

RDL印刷工艺流程

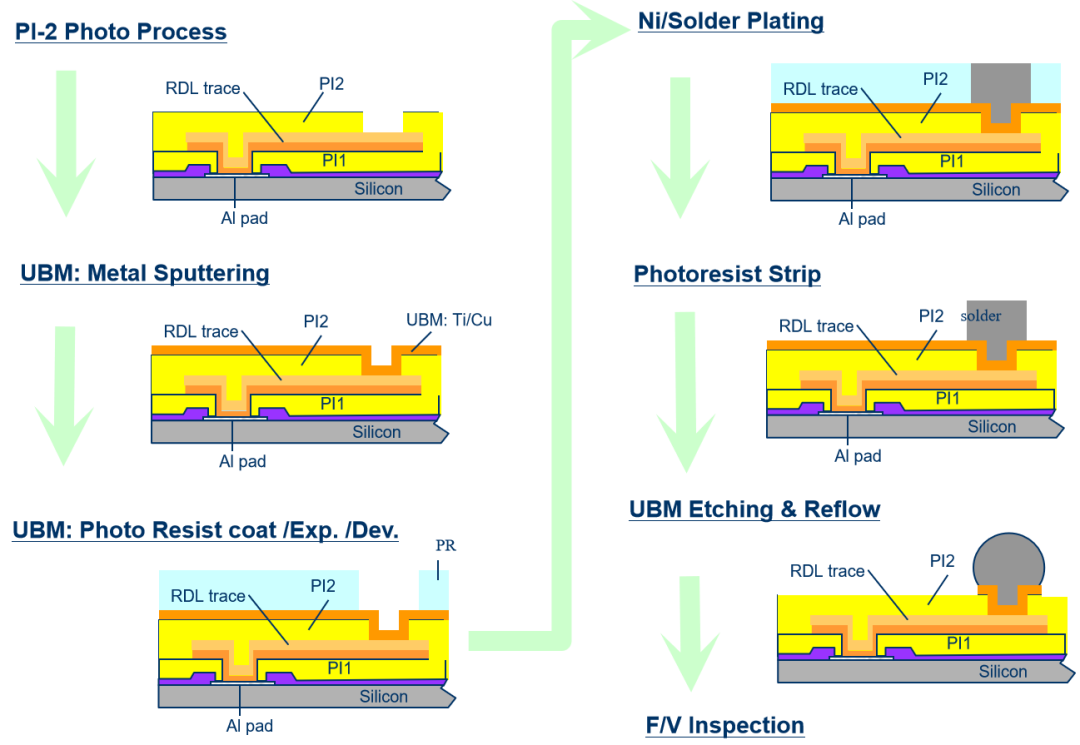

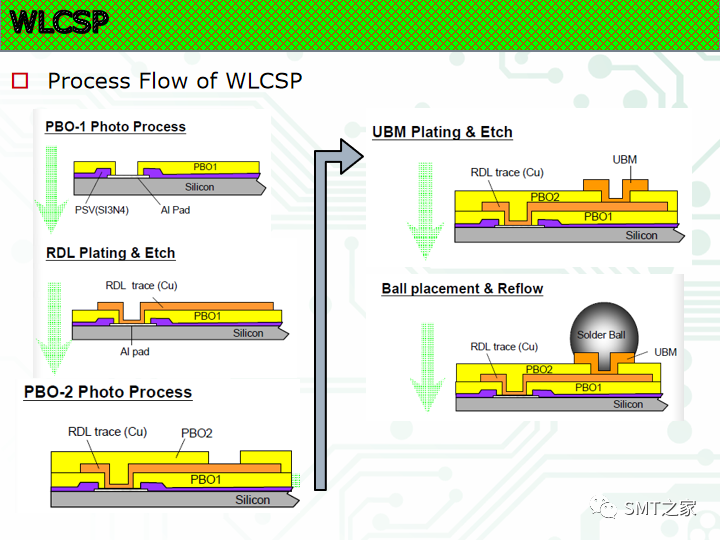

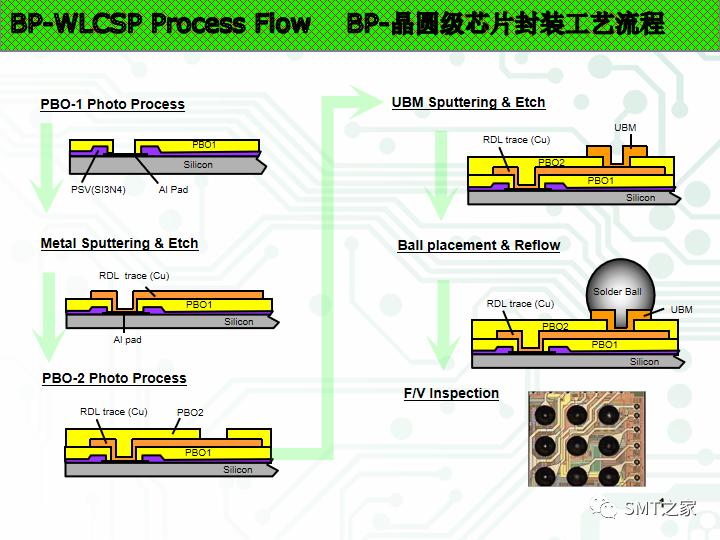

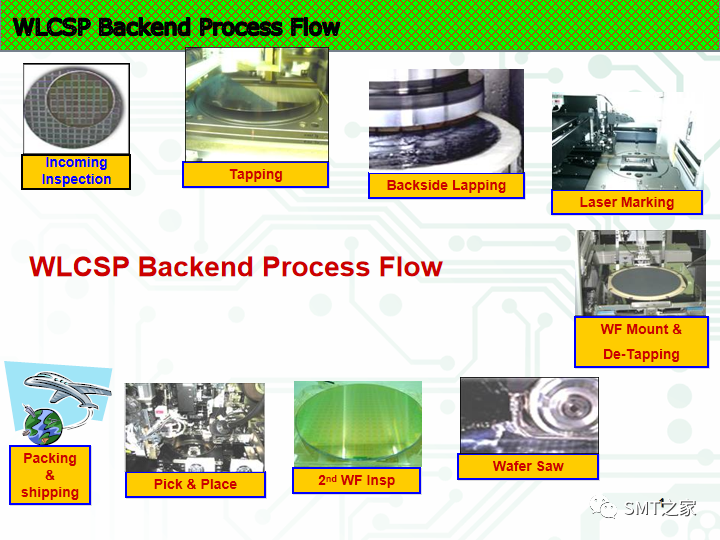

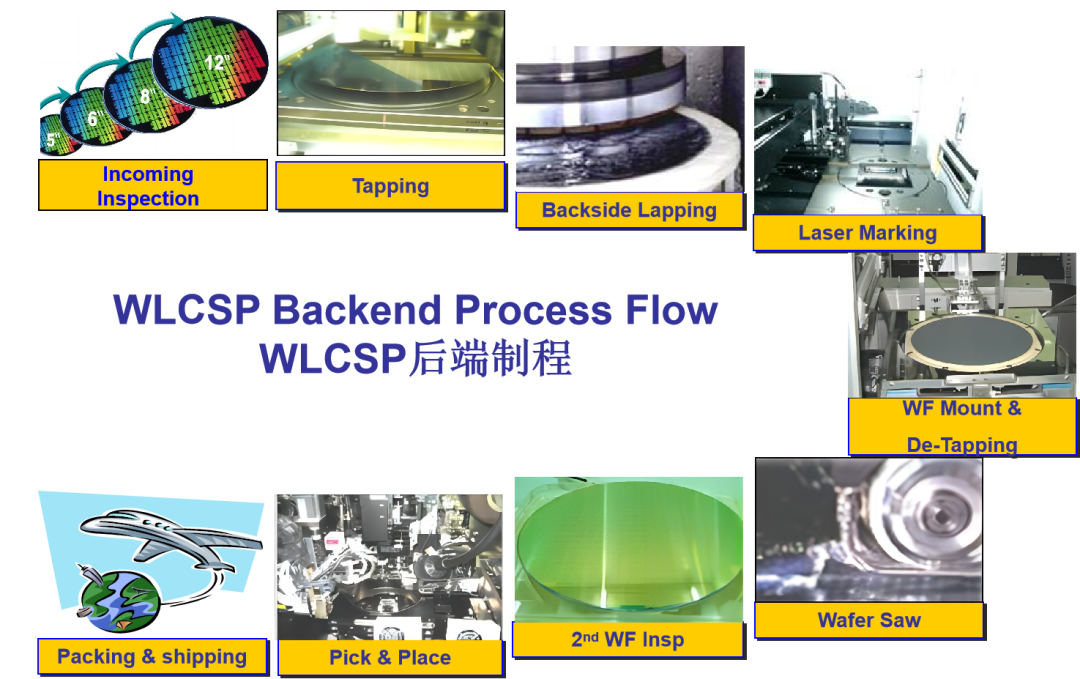

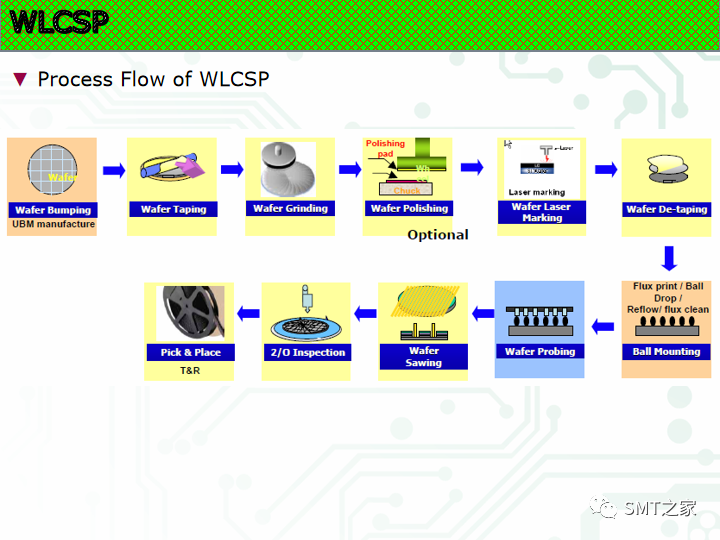

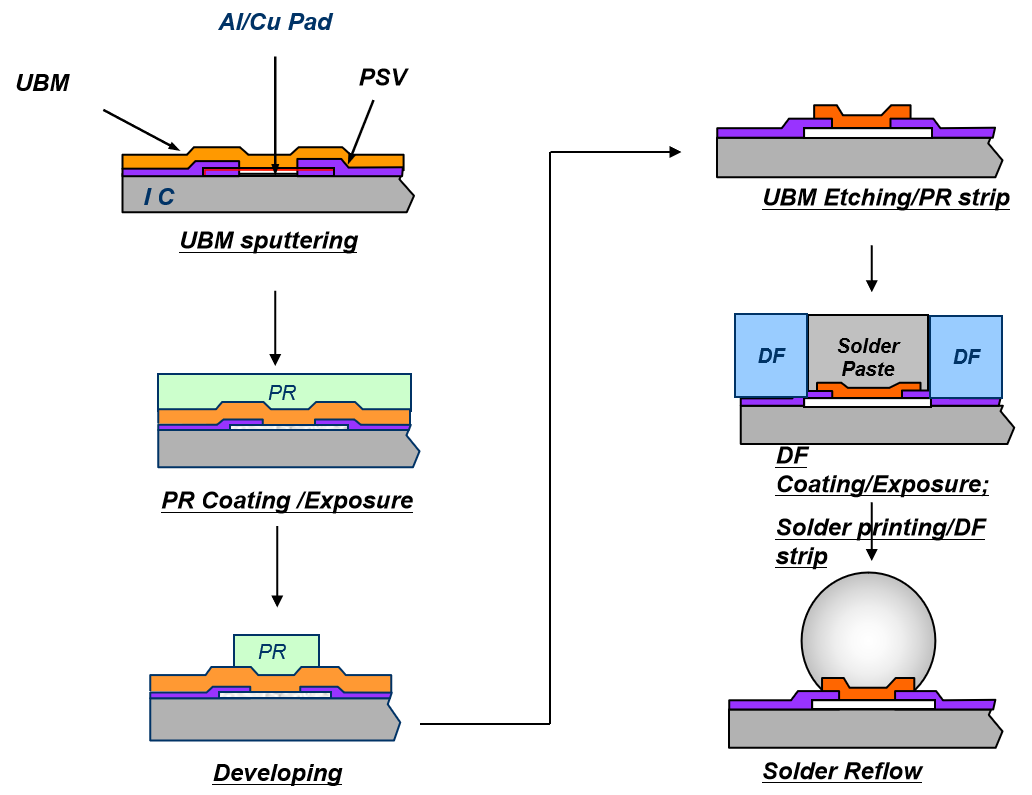

BP-WLCSP Process Flow

BP-WLCSP工艺流程

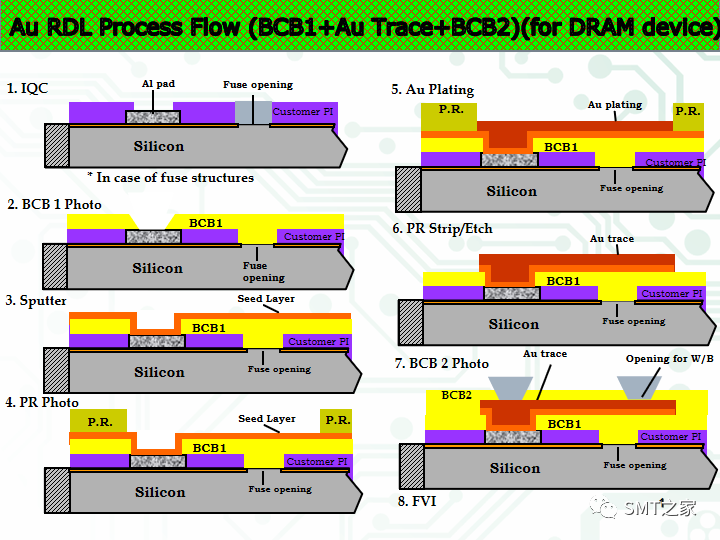

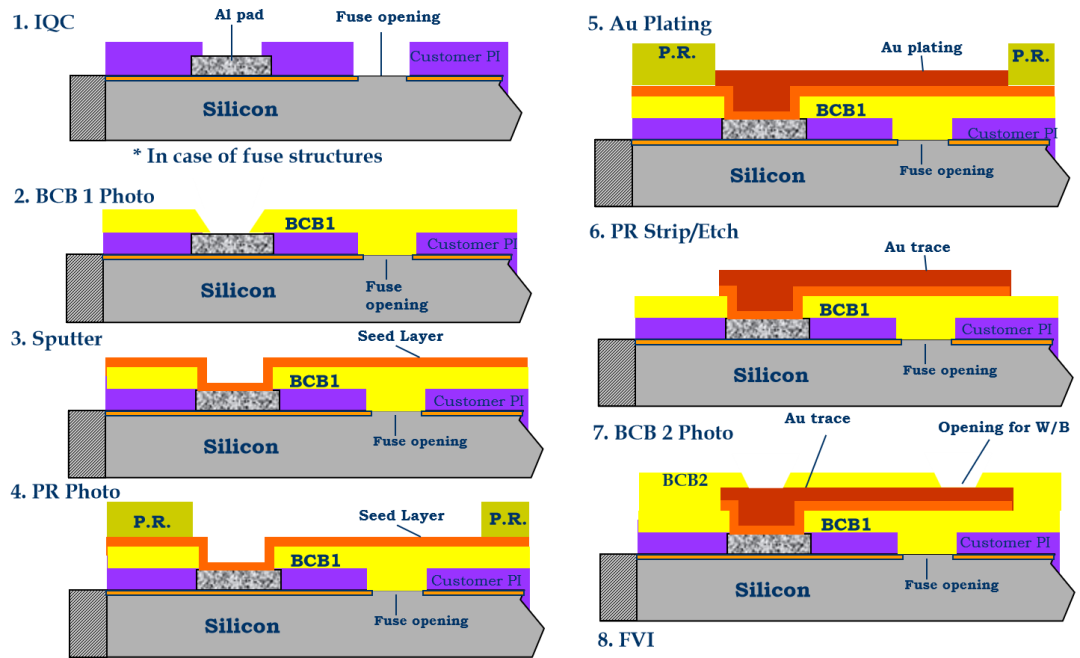

Au RDL Process Flow (BCB1+Au Trace+BCB2)(for DRAM device)

金RDL工艺流程（BCB1+微量金+BCB2）（适用于动态随机存储记忆体设备）

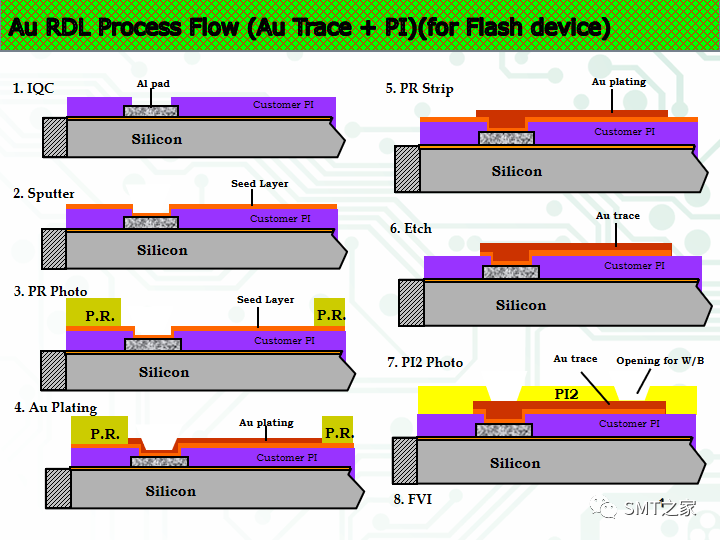

Au RDL Process Flow (Au Trace + PI) (for Flash device)

Au RDL工艺流程（金迹+PI）（适用于闪存设备）
