1、AI市场需求持续提升，晶圆代工厂商急扩CoWoS先进封装产能

受惠于生成式人工智能应用市场的成长，在各云端运算供应商与IC设计公司发展人工智能芯片的情况下，台积电相关订单持续火爆。然而，受到CoWoS先进封装产能有限的情况下，市场传出台积电持续扩产竹南、龙潭、台中的先进封装产能。

当前人工智能芯片订单对台积电的贡献度虽然不高，但是市场需求却持续提升，其中除了来自英伟达(NVIDIA)、AMD、博通、思科等IC设计大厂的订单之外，云端服务供应商如AWS、Google等也都相继宣布将投入人工智能芯片的发展，让目前几乎囊括市场中所有人工智能制造芯片订单的台积电相关产能供不应求。

至于台积电制造人工智能芯片产能不足的关键，在于CoWoS先进封装产能有限，因此媒体报导，当前台积电正在紧锣密鼓的紧急增加CoWoS先进封装产能产能，而扩产的地点包括了竹南、龙潭、台中等地。这使得相关设备大厂获得订单，不仅一扫先前预测下半年市场库存调整不如预期，进而影响复苏情况的阴霾之外，还进一步助力了相关营运动能。

事实上，在同一时间也有研究报告指出，人工智能市场的发展上，台积电即使在先进封装CoWoS的产能限制下，依然可以凭藉着先进制程拿下当前几乎全部的人工智能芯片订单。因此，即便当前人工智能芯片订单对台积电的贡献度仍小，但是在该公司已经决定大幅提升CoWoS的产能之下，未来随着市场的需求增加，也将逐渐扩大对台积电营收的贡献。

赞助商广告展示

CoWoS封装技术

1. CoWoS背景
   “封测厂已经跟不上晶圆代工的脚步了，摩尔定律都开始告急了，我们与其在里面干着急，不如做到外面去”，2011年，台积电的余振华面对媒体如是说。2011年，台积电宣布将会做先进封装。经过两年时间，台积电开发出了CoWoS技术。但由于价格昂贵，只有Xilinx使用，为了拿下苹果这个客户，台积电开发出了一种精简的设计，能够将CoWoS结构尽量简化，并且价格压到原来的五分之一。这个技术就是后来的InFO技术。
   自此，台积电的先进封装分成了两部分，更为经济的InFO封装技术，成为收集客户采用的首选，这也是台积电拿下苹果这个客户的原因。而专注于高阶客户市场的CoWoS技术也因为人工智能的发展，得到进一步发展与应用。
   2012年台积电在与赛灵思合作推出Virtex-7 HT系列FPGA的过程中（由4颗28nm FPGA芯片并排安装在硅中介层）便开发了TSV、μBump及RDL技术，并将这一系列技术命名为CoWoS（Chip-on-Wafer-on-Substrate）[3]。随后公司研发出InFO封装，大幅降低了封装体积[4]。2018年，台积电又公布了系统整合单芯片（SoIC）技术，标志着台积电已具备直接为客户生产3DIC的能力。

2. CoWoS技术

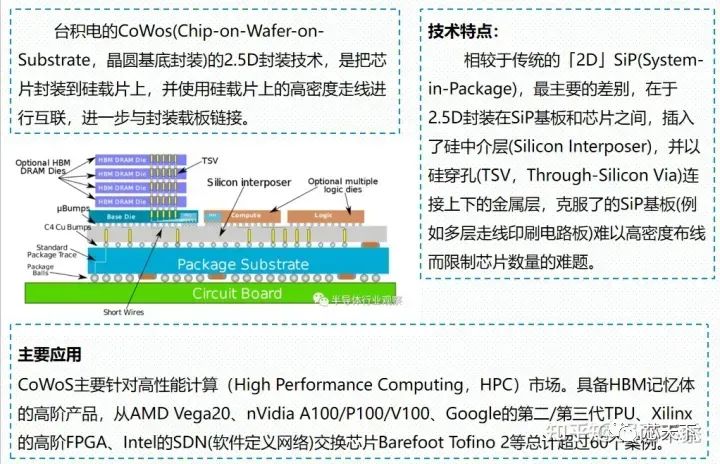

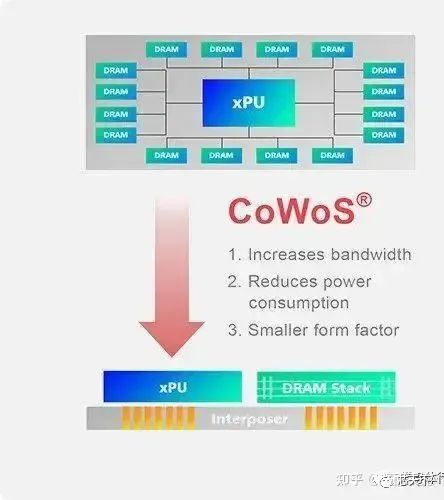

CoWoS 技术概念，简单来说是先将半导体芯片（像是处理器、记忆体等），一同放在硅中介层上，再透过Chip on Wafer（CoW）的封装制程连接至底层基板上。换言之，也就是先将芯片通过Chip on Wafer（CoW）的封装制程连接至硅晶圆，再把CoW 芯片与基板连接，整合成CoWoS；利用这种封装模式，使得多颗芯片可以封装到一起，透过Si Interposer 互联，达到了封装体积小，功耗低，引脚少的效果。

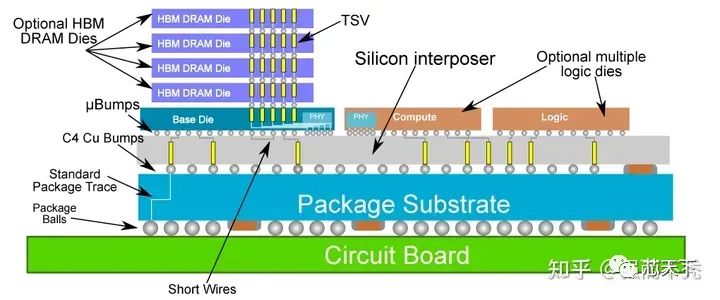

2.5D封装：所谓的2.5D 封装，主要的概念是将处理器、记忆体或是其他的芯片，并列排在硅中介板（Silicon Interposer）上，先经由微凸块（Micro Bump）连结，让硅中介板之内金属线可连接不同芯片的电子讯号；接着再透过硅穿孔（TSV）来连结下方的金属凸块（Solder Bump），再经由导线载板连结外部金属球，实现芯片、芯片与封装基板之间更紧密的互连。

· RDL(Redistributionlayer，再分布层)：在晶圆水平上，触点再分布可以很高效的进行。再分布层用于使连线路径重新规划，落到我们希望的区域，也可以获得更高的触点密度。再分布的过程，实际上是在原本的晶圆上又加了一层或几层。首先淀积的是一层电介质用于隔离，接着我们会使原本的触点裸露，再淀积新的金属层来实现重新布局布线。UBM在这里会被用到，作用是支撑焊锡球或者其他材料的接触球。

· 中介层(Interposer)：指的是焊锡球和晶粒之间导电层。它的作用是扩大连接面，使一个连接改线到我们想要的地方。与再分布层作用类似。

· TIM:热界面材料 （hermal interface material：TIM） 薄膜通常包含在高级封装中，以帮助降低从有源die到周围环境的总热阻。（对于非常高功率的器件，通常应用两层 TIM 材料层——die和封装盖之间的内层以及封装和散热器之间的一层。）

CoWoS（Chip On Wafer On Substrate）是一种2.5D的整合生产技术，先将芯片通过Chip on Wafer（CoW）的封装制程连接至硅晶圆，再把CoW芯片与基板（Substrate）连接，整合成CoWoS。

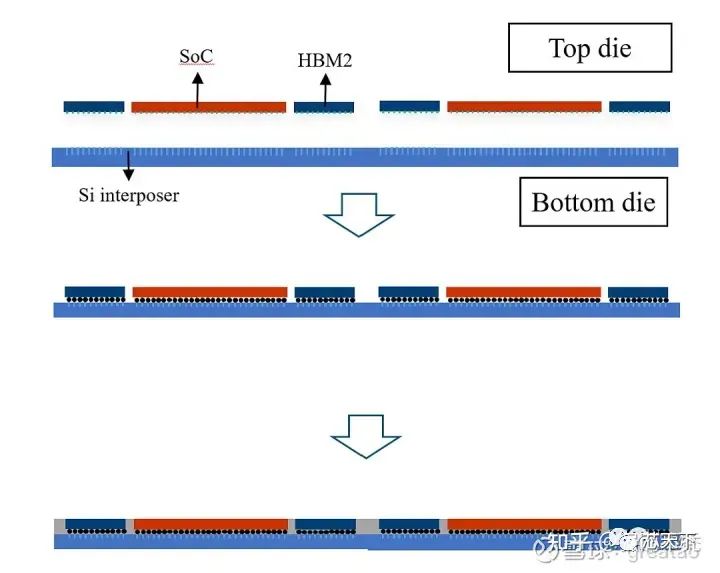

CoWoS process Flow如下：

1. 先将芯片通过Si interposer与下面的wafer堆叠在一起，其中连接部分叫ubump，是一对Cu piller中间焊Solder，填入underfill保护芯片与连接的结构

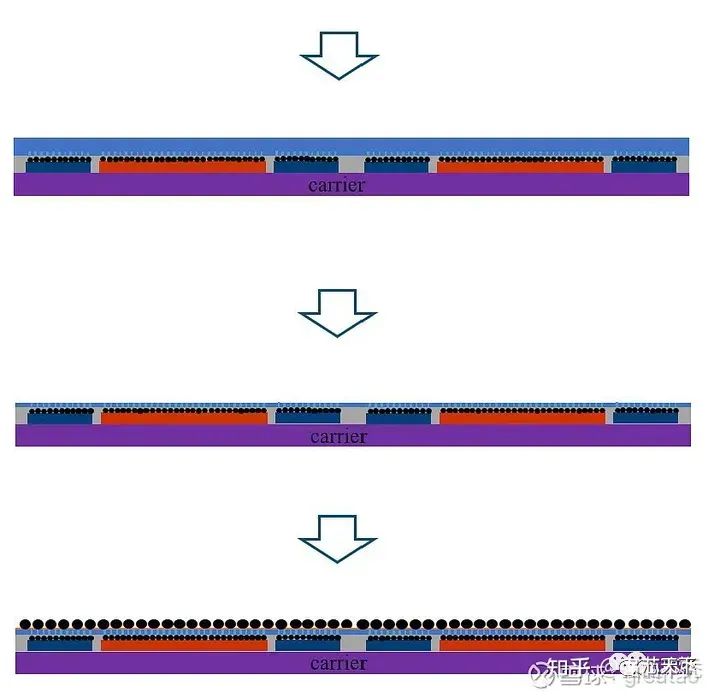

1. 将芯片连接在载板上，然后进行CMP将Si interposer减薄，接着加入RDL与Solder ball。

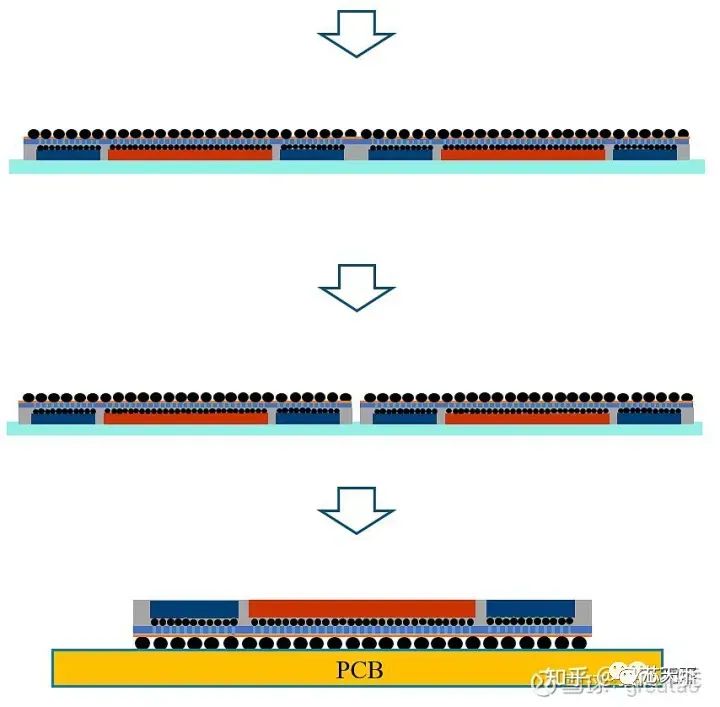

1. 将wafer从载板上转移到胶带上，切割wafer，将芯片从胶带上取下来倒置安装在基板上。

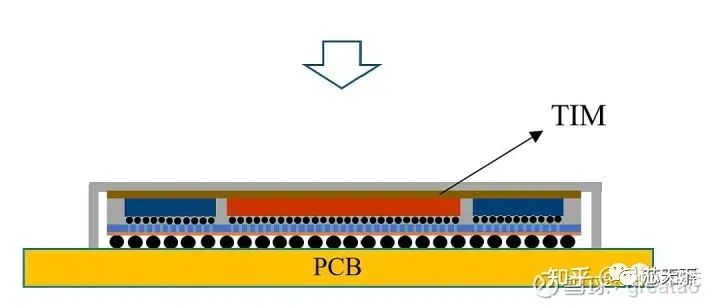

1. 最后加上保护结构并使用热界面金属（TIM）填充保护盖与芯片中间的空隙。

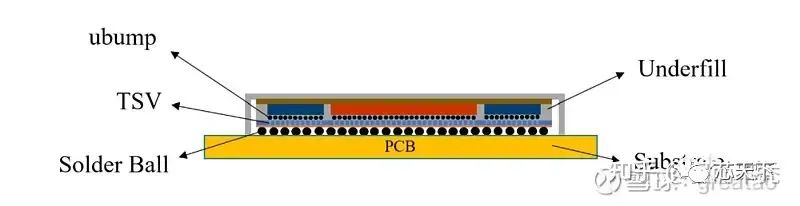

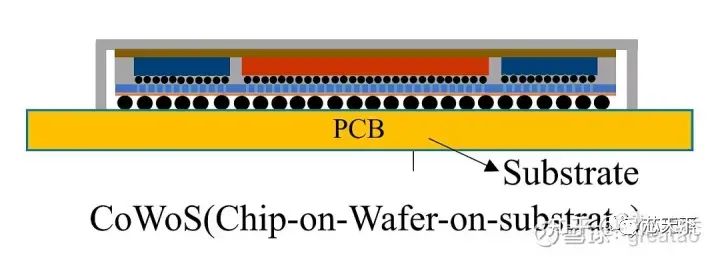

1. CoWoS封装结构简图

1. CoWoS封装技术发展
   （1）CoWoS—S
   CoWoS平台为高性能计算应用提供了同类最佳的性能和最高的集成密度。这种晶圆级系统集成平台提供了广泛的内插器尺寸、HBM立方体数量和封装尺寸。它可以实现比2倍掩模版尺寸(或约1，700mm2)更大的内插器，将领先的SoC芯片与四个以上的HBM2/HBM2E立方体集成在一起。

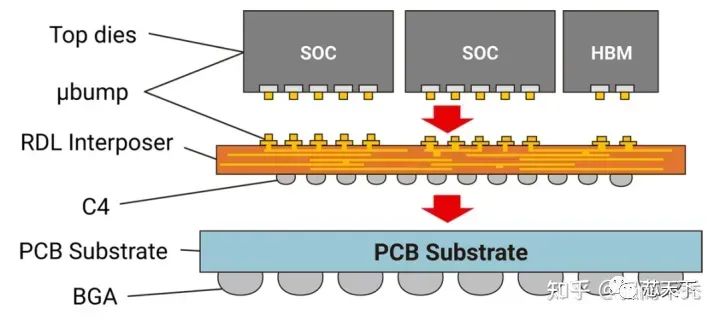

2. CoWoS—R

CoWoS-R是CoWoS高级封装家族的一员，利用InFO技术利用RDL内插器并服务于小芯片之间的互连，尤其是在HBM(高带宽存储器)和SoC异构集成方面。RDL内插器由聚合物和铜迹线组成，在机械上相对灵活。这种灵活性增强了C4关节的完整性，并允许新的封装可以扩大其规模，以满足更复杂的功能需求。

CoWoS-R技术的主要特点包括:

1.RDL内插器最多由6L铜层组成，用于最小布线。间距为4微米(2微米线宽/间距)。

2.RDL互连提供了良好的信号和电源完整性性能，路由线路的RC值更低，以实现高传输数据速率。带有六个RDL互连的共面GSGSG和层间接地屏蔽提供了出色的电气性能。

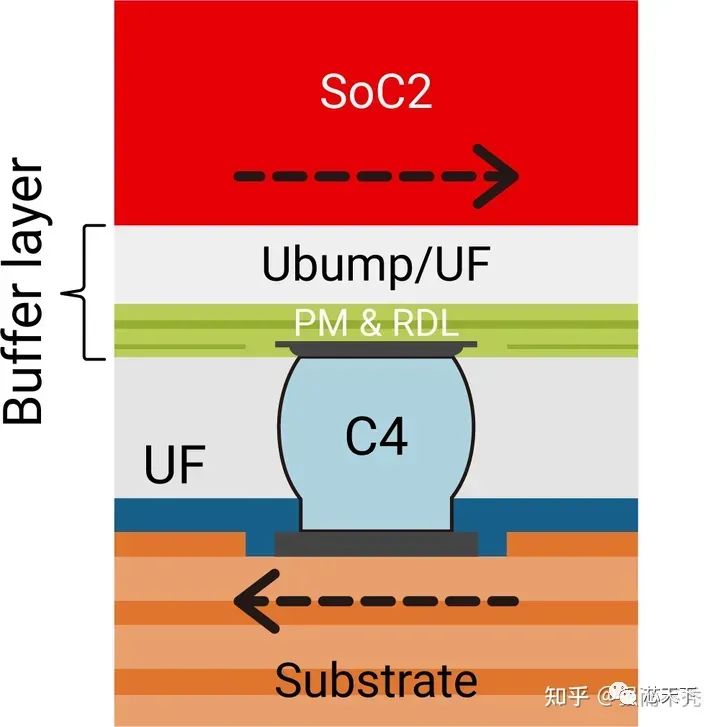

3.由于SoC和相应衬底之间的CTE失配，RDL层和C4/UF层提供了良好的缓冲效果。C4凸起使应变能密度大大降低。

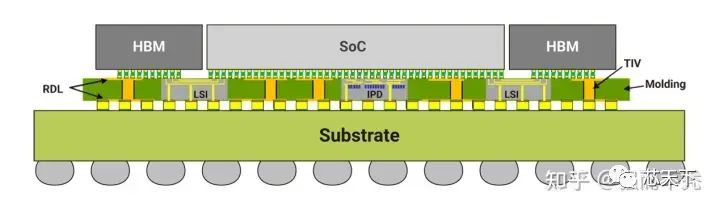

1. CoWoS—L

CoWoS-L作为CoWoS平台中的最后一个芯片级封装之一，结合了CoWoS-S和InFO技术的优点，使用内插器与LSI (Local Silicon Interconnect)芯片提供了最灵活的集成，用于管芯到管芯的互连，RDL层用于功率和信号传递。该产品从1.5倍掩模版插入器尺寸开始，具有1倍SoC+4倍HBM立方体，并将进一步扩展外壳至更大尺寸，以集成更多芯片。

CoWoS-L服务的主要特点包括:

1.大规模集成电路芯片，用于通过多层亚微米铜线实现高布线密度的管芯间互连。大规模集成电路芯片可以在每个产品中采用多种连接架构(例如，SoC到SoC、SoC到小芯片、SoC到HBM等)，也可以在多个产品中重复使用。相应的金属类型、层数和间距与CoWoS-S的产品一致

2.基于模制的内插器在正面和背面都具有宽间距的RDL层，并且用于信号和功率传输的TIV(直通内插器通路)在高速传输中提供了低损耗的高频信号。

3.能够在片上系统芯片的正下方集成额外的元件，例如独立的IPD(集成无源器件)，以更好的PI/SI支持其信号通信。

芯片的布局设计，遂成为延续摩尔定律的新解方，异构整合（Heterogeneous Integration Design Architecture System，HIDAS）概念便应运而生，同时成为IC 芯片的创新动能。

所谓的异构整合，广义而言，就是将两种不同的芯片，例如记忆体＋逻辑芯片、光电＋电子元件等，透过封装、3D 堆叠等技术整合在一起。换句话说，将两种不同制程、不同性质的芯片整合在一起，都可称为是异构整合。

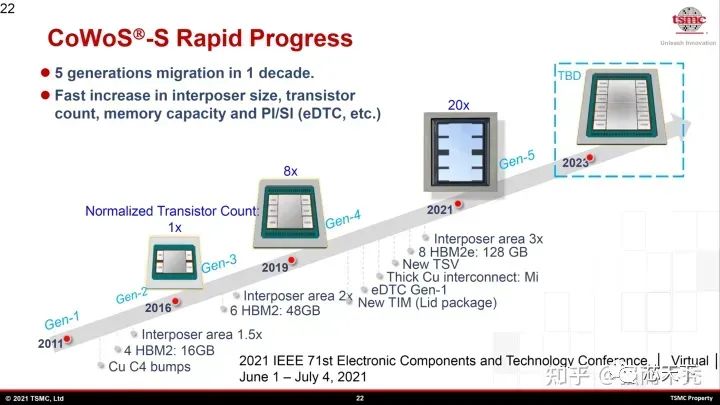

图 CoWoS 封装技术的路线图

相比第三代技术，第五代CoWoS-S的晶体管数量将增加20倍，中介层面积也会提升3倍。第五代封装技术还将封装8个128G的HBM2e内存和2颗大型SoC内核。

2010 年开始 2.5D Interposer 的研发，2011 年推出 2.5D Interposer 技术 CoWoS（Chip on Wafer on Substrate）。第一代 CoWoS 采用 65 纳米工艺，线宽可以达到 0.25µm，实现 4 层布线，为 FPGA、GPU 等高性能产品的集成提供解决方案。

真正引爆 CoWoS 的产品是人工智能（AI）芯片。2016 年，英伟达（Nvidia）推出首款采用 CoWoS 封装的绘图芯片 GP100，为全球 AI 热潮拉开序幕；2017 年 Google 在 AlphaGo 中使用的 TPU 2.0 也采用 CoWoS 封装；2017 年英特尔（Intel）的 Nervana 也不例外的交由台积电代工，采用 CoWoS 封装。因成本高昂而坐冷板凳多年 CoWoS 封测产能在 2017 年首度扩充。

4、3D Fabric

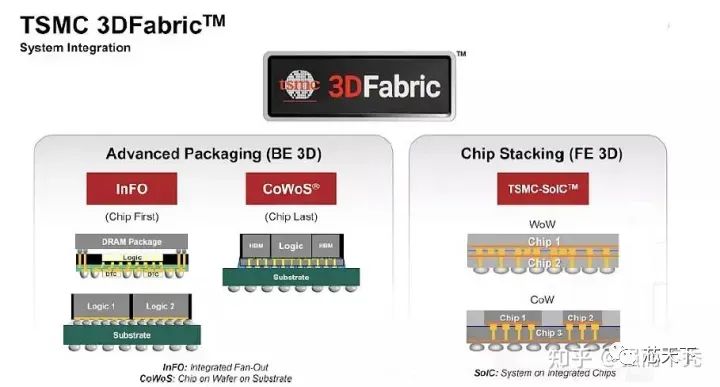

去年，台积电将他们的 2.5D 和 3D 封装产品合并为一个单一的、全面的品牌3DFabric。

其中，2.5D封装技术CoWoS可分为 CoWoS 和 InFO 系列。台积电的3D封装技术则是SoIC。

据台积电介绍，公司的3D 封装与 SoIC 平台相关联，该平台使用堆叠芯片和直接焊盘键合，面对面或面对背方向 -表示为 SoIC 晶圆上芯片（chip on wafer）。硅通孔（TSV） 通过 3D 堆栈中的die提供连接。
