4.28 AD软件中如何制作简单3D元件体？

答：AD软件有自带制作简单的3D元件体用于3D PCB封装中下面以0603C封装为例进行简单介绍。

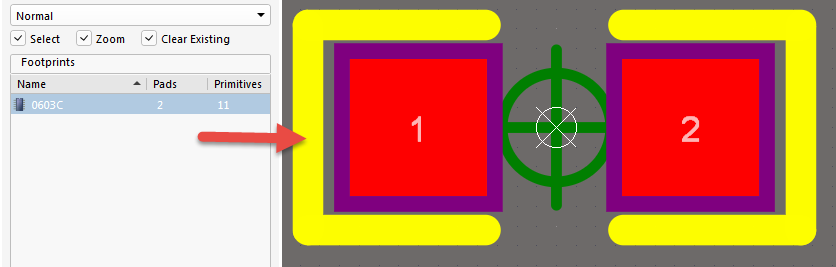

1）导入打开常用的封装库，选择0603C封装，如图4-70所示。

图4-70选择0603C封装

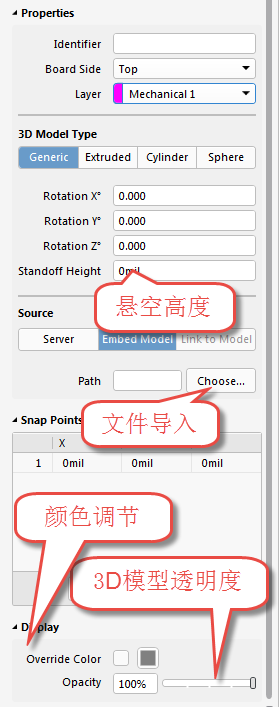

2）首先确定Mechanical层打开，因为3D Body只有在Mechanical层可有效放置成功。跳转到Mechanical层，执行菜单命令“放置-放置3D元件体”，会出现如图4-71所示的3D模型模式选择及参数设置对话框。

图4-713D模型模式选择及参数设置对话框

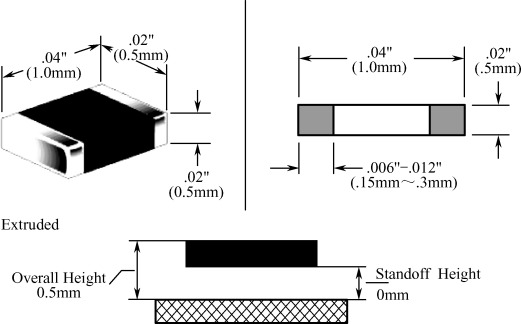

3）这里是自己手工绘制简单的3D模型，所以此处选择绘制模型模式，按照0603C封装规格在高度信息填写处填写参数，如图4-72所示。

4）按照实际尺寸绘制0603C的边框（自绘制的一般是颜色丝印本体绘制即可），如图4-73所示，绘制好的网状范围即0603C的实际尺寸。

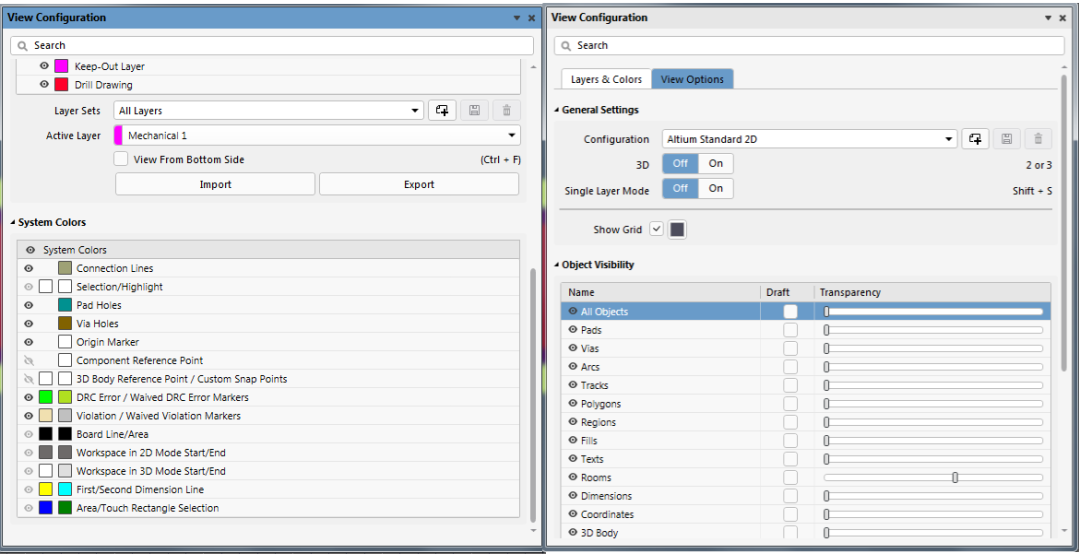

5）绘制完成之后一般会切换到3D模式下，验证之前一般先检查下3D显示选项设置是否正常，按快捷键“L”打开3D显示选项设置对话框，如图4-74所示，按照图示标记设置相关选项。

图4-720603C封装规格及填写参数

图4-73绘制3D Body

图4-743D显示选项设置

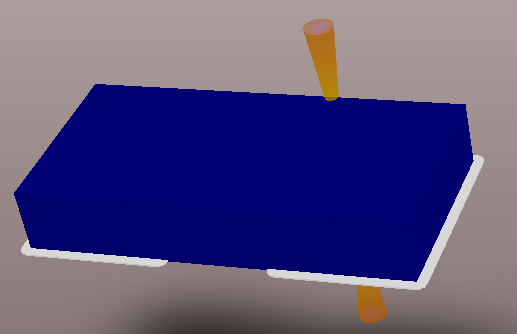

（6）设置好之后，可以在库编辑界面再切换到3D视图（按快捷键“3”），可以查看绘制好的3D Body的效果，如图4-75所示。

图4-75绘制好的3D Body

在3D模式下，按住“Shift”键，然后再按住鼠标右键，可以对3D模型进行旋转操作，从各个方向查看3D模型的情况。

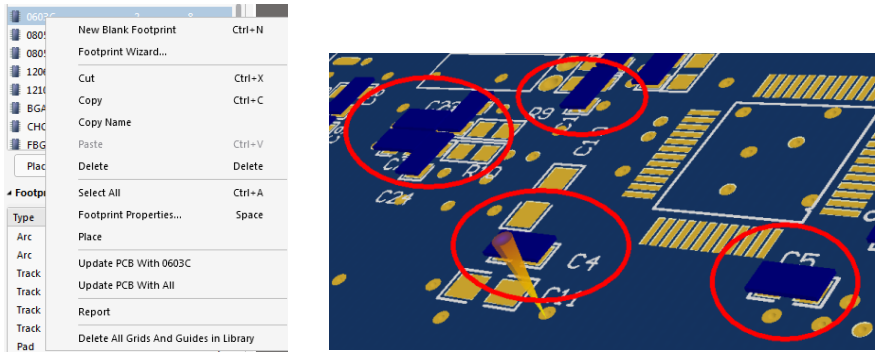

（7）存储绘制好的3D 封装库，在PCB封装列表中单击鼠标右键，执行“Update PCB With 0603C”命令，更新此库到PCB中即可。同样，在PCB中切换到3D视图，即可查看效果，如图4-76所示。

图4-76PCB中3D效果预览
