3.23 怎么在orcad中点亮整个网络呢？

答：在原理图进行检查的时候，为了核查网络，有时候需要将一个网络在整个原理图中点亮，如图Allegro软件设计中的高亮命令一样，操作方式如下示：

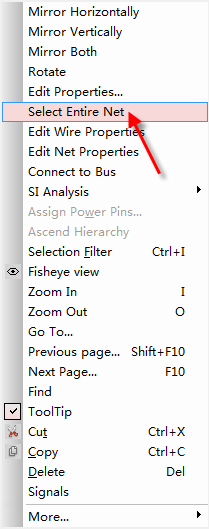

打开任意一页原理图，单击左键选中一个网络，然后单击鼠标右键，选择Select Entire Net，进行网络点亮，如图3-40所示；

图3-40 网络高亮设置示意图

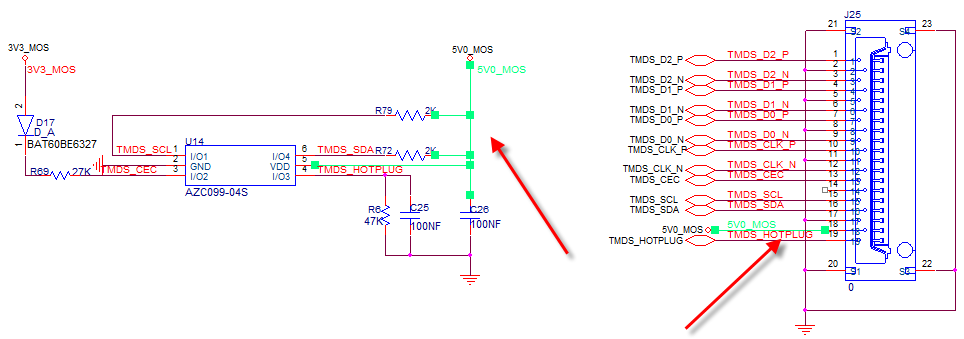

选择Select Entire Net以后，回到原理图的界面，可以看到所有的这个网络的连线都显示高亮的颜色，如图3-41所示；

图3-41 网络高亮显示示意图

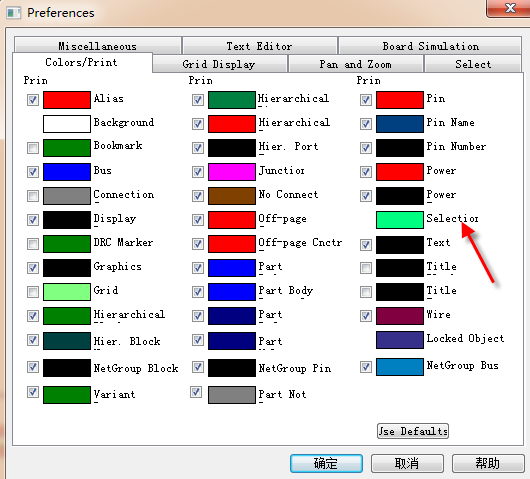

为了方便查看，高亮的颜色即选中的颜色是可以更改的，执行Options→Preferences…菜单，选择Colors即可进行更改，如图3-42所示。

图3-42 高亮颜色设置示意图
