高PFC低LED纹波电流的单级离线LED驱动器

借助 iWatt 的 PrimAccurate 技术，iW3626 可监测磁性元件（隔离变压器或电感器），并使用那些信号实现主反馈控制，从而使隔离型应用中不再需要那些价格昂贵且不耐用的光耦器件。 iW3626 中使用的数字控制电路不需要外部补偿，从而简化了设计并进一步减少了外部元件的数目。iW3626 为终端应用提供了全面的过热、过流和短路保护。最重要的保护功能就是过热保护，它可以在 IC 的温度达到其热关闭阙值时降低 LED 电流。IC 会逐步降低 LED 输出电流，直至达到热平衡，这样可以在热故障解除前维持一定的光输出；；然后，LED 驱动器会再次以相同的步骤增大输出电流，直至达到编程的最大 LED 电流输出。

iW3626 系列包含三个选件，具体取决于终端应用所需的输出电压和电流。有关详细信息，请查看数据手册中的应用和订购信息部分。

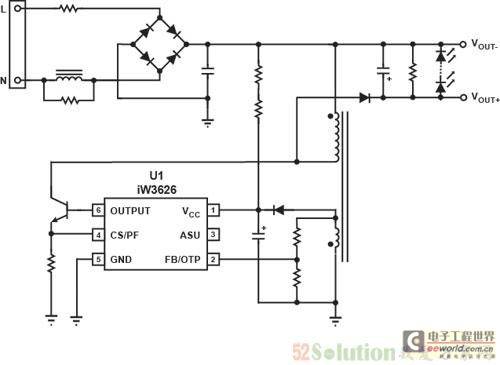

典型原理图如图1所示：

图1  典型应用原理图

特性

高功率因数校正 (0.7 < PF < 0.9) 和低纹波电流；
采用 SOT-23-6 封装的单级 LED 驱动器 ；
两个具有双重功能的管脚 - PF/CS 和 OTP/FB；
在6 管脚封装中实现 8 管脚部件的功能；
PrimAccurate? - 隔离型离线交流/直流控制器；
适用于 10W 离线固态照明应用的理想之选；
45Hz - 66Hz 线路频率范围 - 兼容50Hz/60Hz；
优化效率的准谐振模式；
LED 过热降额保护；
故障状况下维持光输出；
磁滞可确保平稳地转换回正常工作模式；
全面保护；
过压/过热保护；
输出过压、过流和短路；
LED 开路故障检测；
取样电阻短路保护 。

原理框图如图2所示：

图2 原理框图
