产品概况：

HTR3316是一款16路多功能LED驱动器和GPIO控制器,2.5V~5.5V电源供电。16个1I0端口中的任何一个都可以配置为LED模式或GPIO模式。此外，任何GPIO都可以单独配置为输入或输出。

通电后，16个I0端口配置默认为GPIO输出，默认状态根据AD0和AD1决定。所有配置为输入的IO端口都会持续监控状态变化，并具有8ps的防抖动时间，I0口的变化由INTN输出指示。当GPIO状态通过I2C接口被读取时，INTN输出被清除。

当IO端口配置为LED模式时，可以通过12C接口将LED驱动器的电流设置在0~lmAx之间，并可以以该值除以256步进行线性调光。默认最大电流(IAx)为37mA，可在全局在控制寄存器中更改lMAX。

HTR3316支持breathing功能，使其实现灯效变得更为容易，其有两种模式:blinking模式和fading模式。

HTR3316提供QFN4x4-24L封装。

应用：

手机

音箱

其他消费类电子产品

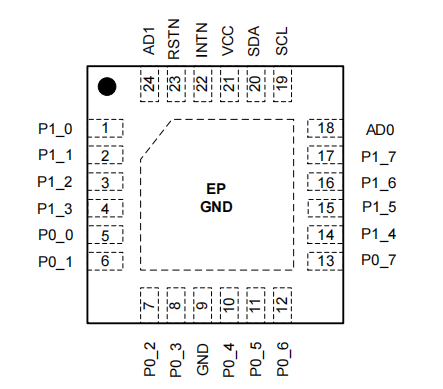

引脚图：

文章配图-2

产品特点：

供电范围:2.5V~5.5V

16个多功能I0，支持LED驱动或GPIO(电流源调光)

LED模式下具有256阶线性调光

任意I0可配置为独立的输入或输出

中断功能，8us防抖，低电平有效

标准IC接口，4个C器件地址可选

支持1.8V/3.3V逻辑电平(SDA, SCL, RSTN, IO)

具有关断功能，低电平有效

支持两种智能呼吸模式:Blinking模式和Fading模式，呼吸时间可调，智能呼吸模式节省主控芯片功耗

QFN4x4-24L，无铅封装

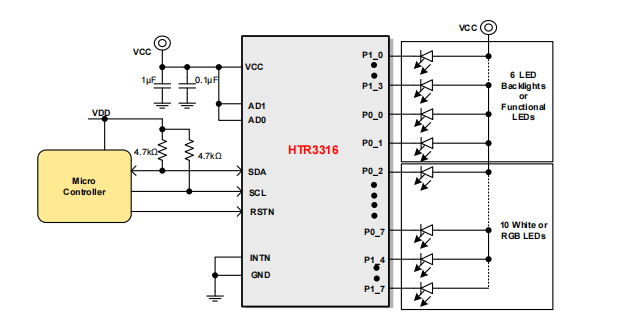

应用与曲线：
