HTR3229——16x8 阵列 LED 驱动器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

HTR3229是一款通过1MHz的I 2C接口进 行编程的支持16×8或15×9阵列的LED驱动 芯片，每路LED都支持8位PWM数据进行独立 调光，并且每路CSx都有8位的直流扫描数据用 来支持每个点的256阶的线性PWM调光，并且 每个CSx都支持256阶的直流电流可调节等级。 另外，每个LED的开路和短路状态都能被 检测，HTR3229能够把开路和短路信息存储在 Open-Short寄存器组中。这个寄存器组允许 MCU通过I2C接口读取用以告诉MCU这些LED 灯是否是在开路或者短路状态以及位置信息。 HTR3229的工作电压在2.7V到5.5V之间， 并且关断电流和工作电流都非常小。HTR3229 支持QFN-32 (4mm×4mm)封装，可在2.7V到 5.5V和-40°C to +125°C下工作。

・输入电压范围：2.7V-5.5V

・16路电流源

・支持16×n (n=1~8), 15×9 LED 阵列配置

・独立的256阶PWM控制台阶

・每个CSx有256个直流台阶

・64个整体电流台阶

・SDB上升沿复位I2C模块

・32kHz的PWM频率

・支持1MHz的I2C接口

・独立的开路和短路错误检测功能

・PWM信号180度相位转变功能

・扩频功能

・De-Ghost

・QFN-32 (4mm×4mm)

・白色家电LED面板显示

・IOT设备

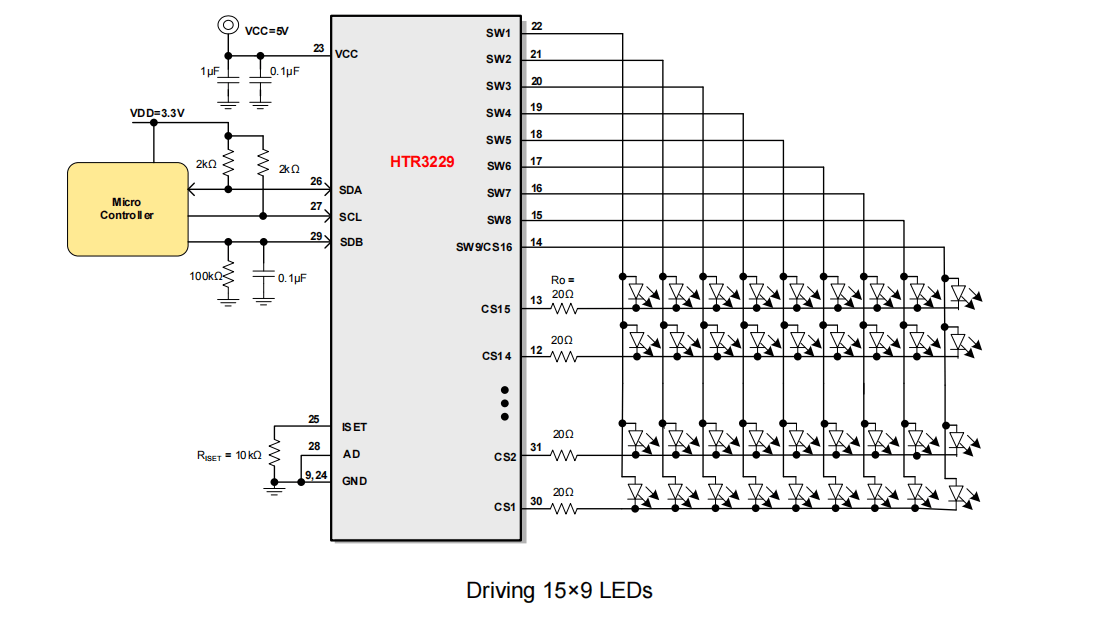

VDD应小于VCC。如果VDD小于3.0V，建 议增加使用电平转换电路，以避免额外的关断 电流。

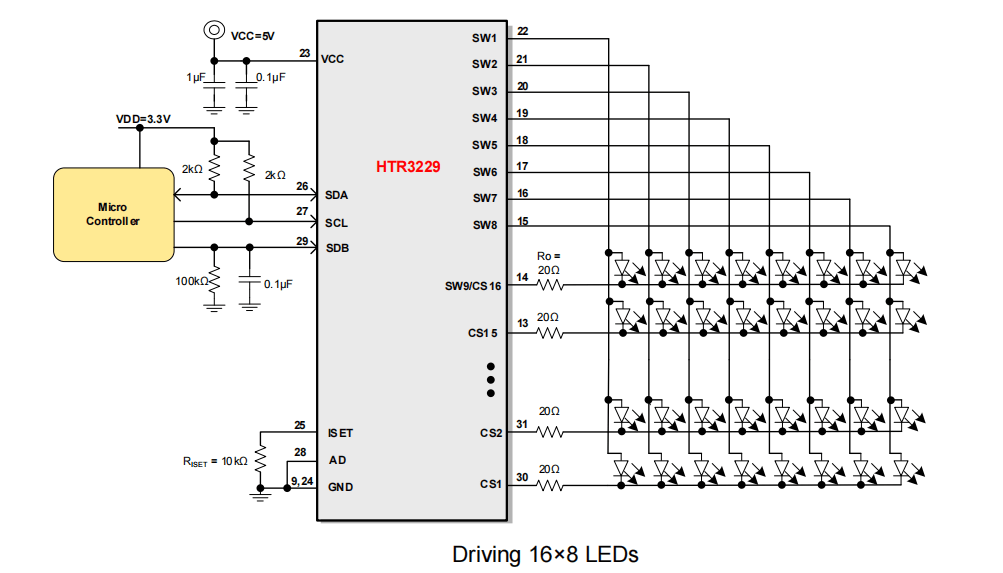

Ro电阻是为了减少HTR3229的热耗散。若 VCC=3.3V，驱动的是单色灯（红/黄/橙），可不 接Ro电阻。

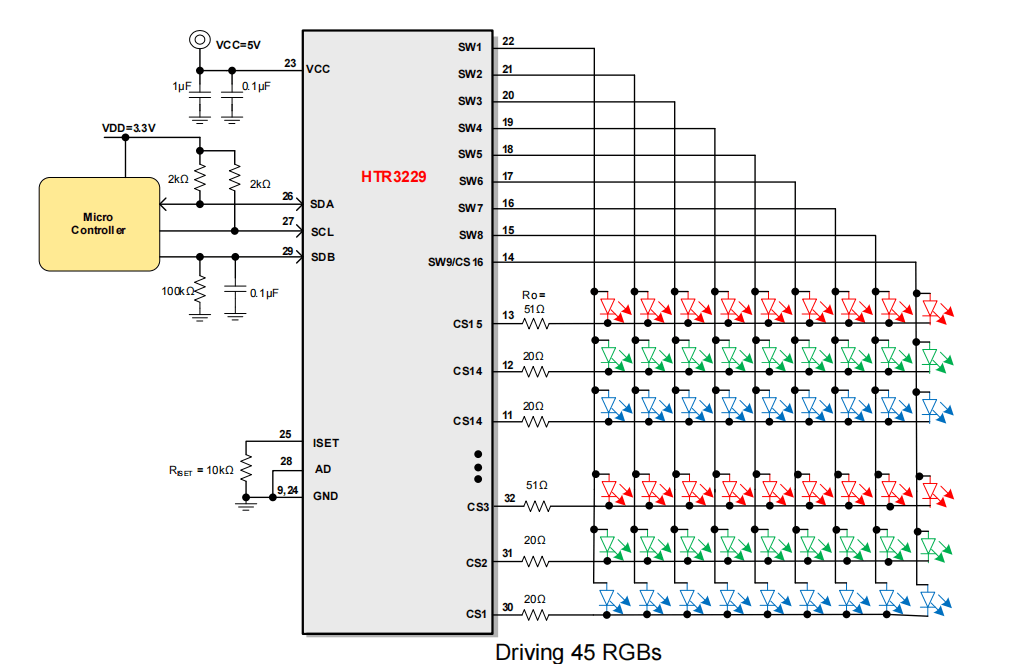

Ro电阻是为了减少HTR3229的热耗散。红 灯的Ro电阻建议使用51Ohm，比蓝灯/绿灯的 Ro电阻大约30 Ohm。返回搜狐，查看更多
