HTR3218——18路LED PWM驱动器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

HTR3218是一款18路LEDPWM驱动器，PWM频率可固定为3kHz或22kHz。每一路最大输出电流可通过外置电阻RExT调节，最大38mA，并可独立控制4档可选。每一路可通过12C单独控制256级细腻亮度调节。主控器件通过12C接口对HTR3218进行编程控制,通过将SDB脚拉低或软件设置可关断芯片，进入低功耗模式。

HTR3218使用QFN-24L(4mmx4mm)封装。工作电压在2.5V到5.5V，可在-40°C to +85°CT作。

应用：

智能音响

无线音响

带LED显示的手机和掌上设备

家电类LED显示

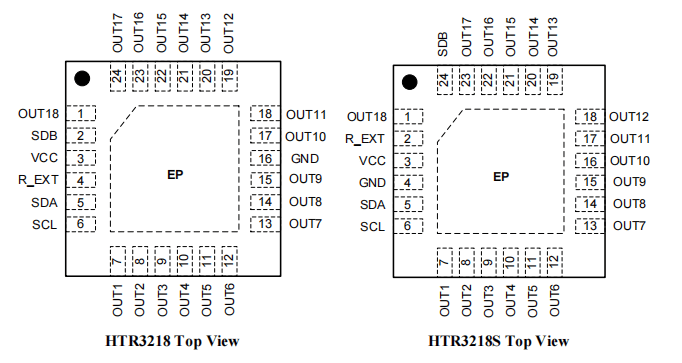

引脚图：

产品特点：

输入电压范围VCC:2.5V-5.5V

I2C接口，支持连续写数据

内置软件复位寄存器

每路LED支持256阶 PWM亮度调节

18路 LED 独立控制

18路 LED 最大电流独立控制，4档可选2档调制频率可选，3kHz(默认)和22kHz

QFN4x4-24L，无铅封装

应用与曲线：
