隔离式四端口供电PSE控制器，你了解吗？

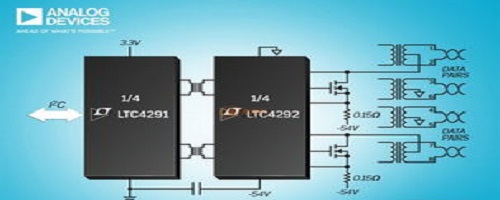

什么是隔离式四端口供电PSE控制器?它有什么作用?ADI 宣布推出 Power by Linear™ LTC4291/92 隔离式四端口供电设备 (PSE) 控制器芯片组，在同类产品中率先通过一系列由 Sifos Technologies 管理的 IEEE 802.3bt (PoE++) 以太网供电 (PoE) 一致性测试。PoE 自然给系统和网络工程师带来了 PSE 评估挑战。PSE 是通过标准化过程启用和停用的多通道、智能型 DC 电源，并不会扰乱传统的以太网数据传输。与此同时，由于需要在几种功率输送和极性配置中运行，因此进一步增加了符合性测试的复杂程度。

Sifos 24 端口 PSA-3000 PowerSync 分析仪配备多个两端口 PSA-3202 测试刀片，可为基于 LTC4291/92 的 PSE 提供完整的自动化测试和分析。严格的符合性测试套件通过专用分析功能进行了强化，其按照 IEEE 802.3at (PoE+) 标准、即将推出的 802.3bt 标准和其他专有规范对 LTC4291/92 进行了验证。这些可扩展的设计和测试解决方案融入了深厚的 PoE 知识和多年的丰富经验，可加快产品上市速度，并在 2018 年实现 IEEE 802.3bt PoE 网络部署的标准方法批准。

在 ADI 所做的测试中，在由 PSA-3000/3202 解决方案模拟多种 IEEE 802.3bt PD (受电设备) 的情况下，LTC4291/92 PSE 芯片组通过了众多的测试。连续 90W 四对 PSE 负载能力确保 PSE 可在单签名或双签名 PD 配置中处理 802.3bt 的 71.3W 最大 PD 功率级别。根据新的 3 类和 4 类 PD、以及向后兼容的 1 类和 2 类 PD 的要求，LTC4291/92 能正确识别所有物理层类别 (多达五个事件)。对于采用链路层发现协议 (LLDP) 的 PSE，PSA-3000/3202 还能够模拟和分析此类功率协商。

客户采用提供的 GUI 和脚本环境来配置设备并与之互动。LTC4291/92 由经过实验室测试的原理图、完整的参考设计、QuikEval™ GUI 和代码示例提供支持，而PSA-3000/3202 则利用 PSA 交互式 GUI 和 PowerShell PSA 脚本环境实现功能扩展。

LTC4291/92 芯片组可在商业和工业温度范围内工作。LTC4291 数字控制器采用符合 RoHS 标准的 24 引脚 4mm x 4mm QFN 封装，而 LTC4292 模拟控制器则采用 40 引脚 6mm x 6mm QFN 封装。LTC4291/92 是 ADI 首款符合 802.3bt 标准的 PSE 控制器，是广受欢迎的 LTC4266 四端口 802.3at PSE 控制器的升级版。以上就是隔离式四端口供电PSE控制器解析，希望能给大家帮助。
