本文深度解析了赛卓电子推出的国产自研车规级 3D 磁性角度传感方案 SC69431。该芯片兼顾高精度、高安全性与高适配性，精准解决车载组合开关高频操控的痛点，显著提升整车电控系统的安全性与可靠性。

01. SC69431 核心优势解析

SC69431 依托 IMC 3D 磁感应技术，从根源上规避了机械摩擦损耗，满足车规需求、功能安全及宽温稳定运行等严苛要求。

1. 3D 多维精准检测，测量精度优异

* 技术原理：采用 IMC 3D 感应原理，支持 XY/XZ/YZ 平面角度、直线位移检测，亦可实现 XYZ 三轴 3D 位置采集。 * 硬件配置：内置垂直双霍尔阵列与专用 DSP 运算单元，配备 16 位 ADC 分辨率。 * 性能指标：角度检测精度可达 ±1°，信号线性度表现出众。

2. 高标准车规安全认证

* 认证标准：符合 AEC-Q100 车规认证，满足 ISO26262 ASIL-B 功能安全等级。 * 工作温度：覆盖 -40℃~160℃，可稳定适配发动机舱、底盘等高温、大温差车载环境。

3. 多种输出协议，适配各类车载 ECU

芯片集成了五种输出模式，主流车载通信协议全部兼容，省去额外信号转换成本，开发适配更简单： * 模拟输出 * PWM 输出 * SPI * SAE J2716 标准 SENT * PSI5 V2.3 双线电流

4. 可编程曲线 + 全链路故障诊断

* 灵活校准：支持 4/8 点任意校准、16/32 段等分线性曲线自定义，适配不同机构行程。 * 产品追溯：内置 32 位可编程用户 ID。 * 故障诊断：自带 VDD/VSS 断线诊断、过流、过压、欠压检测，故障实时上报，提升整车系统安全性。

5. 多封装灵活选型 提供三种封装形式，兼顾常规成本、安全冗余与小型化需求： * SOP-8：单路 * TSSOP-16：双路冗余 * SIP-3：无 PCB

02. Demo 实测表现

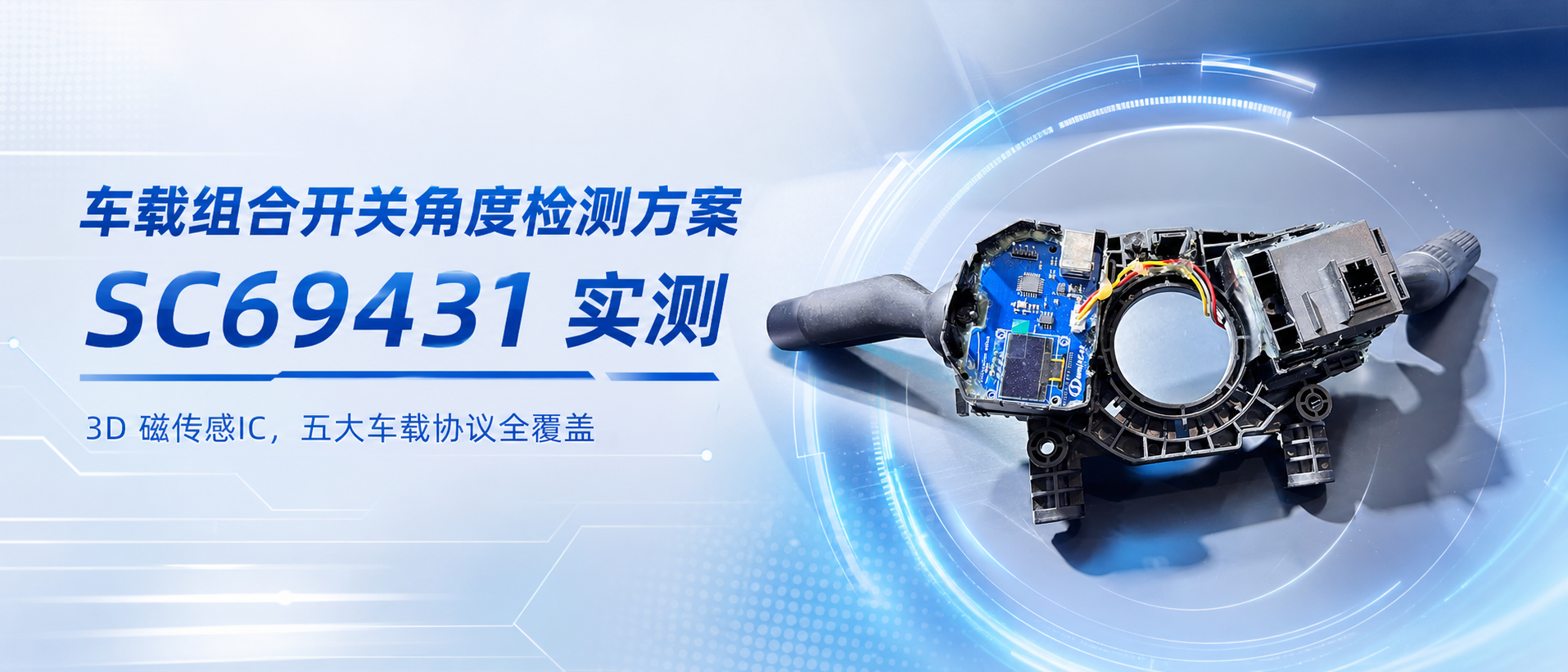

本次实测采用车载组合开关拨杆进行验证，展示了芯片在实际应用场景中的表现：

• 实测过程：拨动开关拨杆，磁铁相对芯片产生角度变化。

• 信号响应：SC69431 同步输出线性变化电压，信号响应顺滑无卡顿。

• 对比优势：对比传统机械电位计，芯片采用非接触磁感应测量，无物理摩擦损耗。长期使用不存在零点漂移、信号衰减问题，大幅延长传感器使用寿命。

03. 主要应用场景

SC69431 广泛应用于汽车电子的多个关键系统：

• 动力系统：油门踏板、节气门、废气再循环阀、涡轮增压执行器。

• 底盘系统：方向盘转角传感器、车身高度检测。

• 智能座舱：换挡器档位识别、中控旋钮开关、车载 3D 操控手柄。

04. 关于赛卓电子

赛卓电子科技（上海）股份有限公司成立于 2011 年，总部位于上海，并在杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。

• 定位：国内最早面向汽车电子的集成电路 (IC) 设计公司之一，专业的车规芯片供应商。

• 主要产品：传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片。

• 应用领域：广泛应用于汽车电子、消费电子、工业控制等领域。
