RY2341 40V高压侧过电压保护器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

功能

• 40V隔离电压

• 最大负载电流 1A

• 固定6.0V保护电压

• 典型等效导通电阻 80mΩ

• 综合OTP

• 输入 OVP ，反应时间为0.1us

• 环境温度：-40℃~85℃

• SOT-23-3、SOT23-6封装

应用

• 所有输入直流电源插头的电子设备

• 车载摄像机

• 电子烟

• 手机

描述

• RY2341 是一款高压 40V 过压保护器（OVP），具有低导通电阻，只需更改外部连接即可。它既可用作 OVP 设备，也可用作高压开关。RY2341 由一个电荷泵、一个可配置的功率 MOSFET、一个电压参考源、一个栅极驱动器以及一些逻辑和保护模块组成。RY2341 能够非常快速地响应输入浪涌，并在不到 0.1 微秒内关闭开关。RY2341 提供 SOT-23-3 和 SOT23-6 封装。

典型应用电路

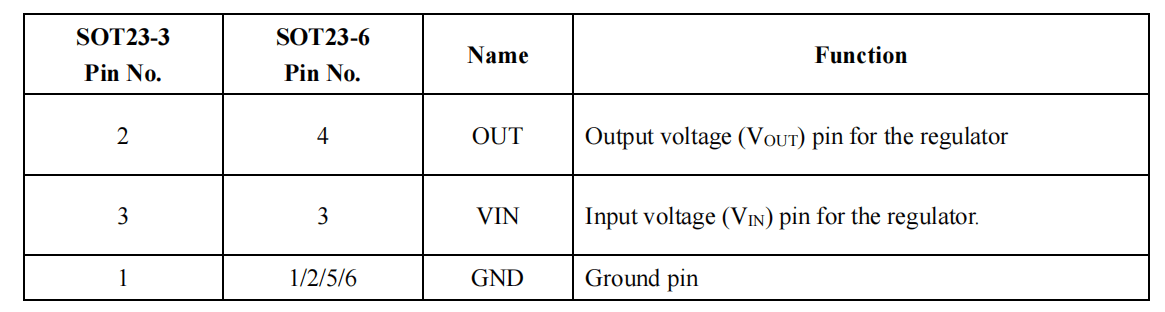

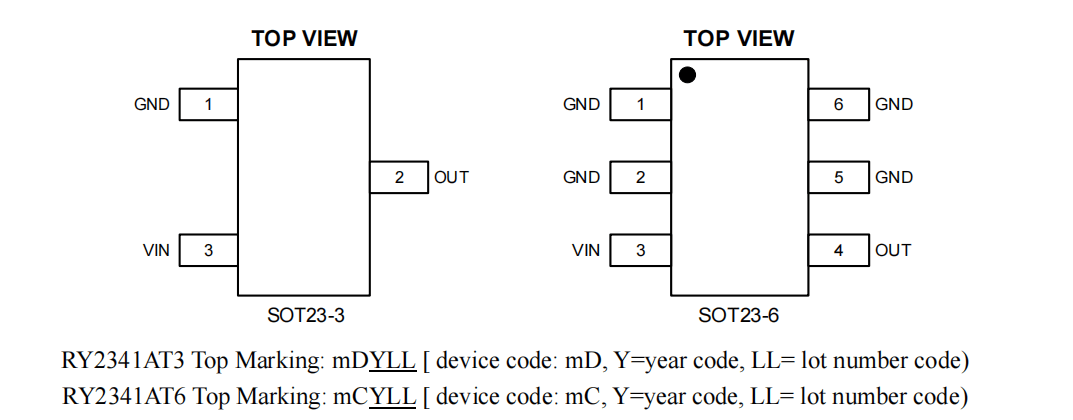

引脚配置
