1.描述

HTR3306 是一款 6 路 多功 能 LED 驱 动 器和 GPIO控制器, 2.5V~5.5V电源供电。10个IO端 口中的任何一个都可以配置为LED模式或 GPIO模式。此外，任何GPIO都可以单独配置 为输入或输出。

通电后，6个IO端口配置默认为GPIO输出，默 认状态根据AD0和AD1决定。所有配置为输入 的IO端口都会持续监控状态变化，并具有8μs 的防抖动时间，IO口的变化由INTN输出指示。 当GPIO状态通过I2C接口被读取时，INTN输出 被清除。

当IO端口配置为LED模式时，可以通过I2C接口 将LED驱动器的电流设置在0~IMAX之间，并可 以以该值除以256步进行线性调光。默认最大 电流（IMAX）为37mA，可在全局在控制寄存器 中更改IMAX。

HTR3306支持breathing功能，使其实现灯效变 得更为容易，其有两种模式:blinking模式和 fading模式。

HTR3306提供QFN3×3-20L封装

2.功能特性

・供电范围：2.5V~5.5V

6个多功能IO，支持LED驱动或GPIO（电流源调 光）

・LED模式下具有256阶线性调光

・任意IO可配置为独立的输入或输出

・中断功能，8μs防抖，低电平有效 ・标准I2C接口，4个I2C器件地址可选

・支持1.8V/3.3V逻辑电平(SDA, SCL, RSTN, IO)

・具有关断功能，低电平有效

・支持两种智能呼吸模式：Blinking模式和Fading 模式，呼吸时间可调，智能呼吸模式节省主控芯片 功耗

・QFN3×3-20L，无铅封装

3.应用

・手机

・音箱

・其他消费类电子产品

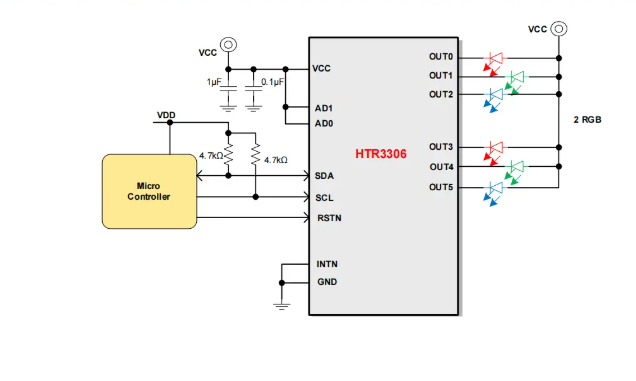

4.典型应用

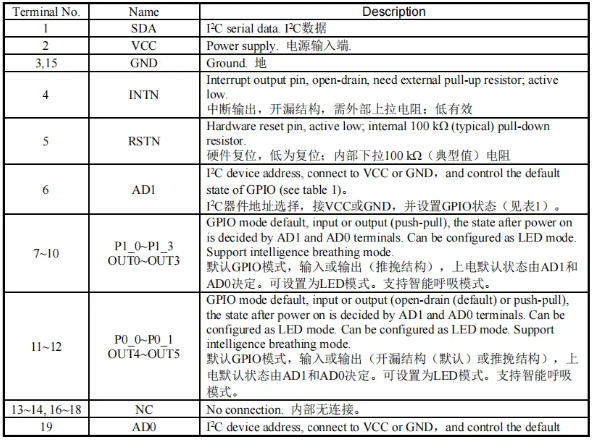

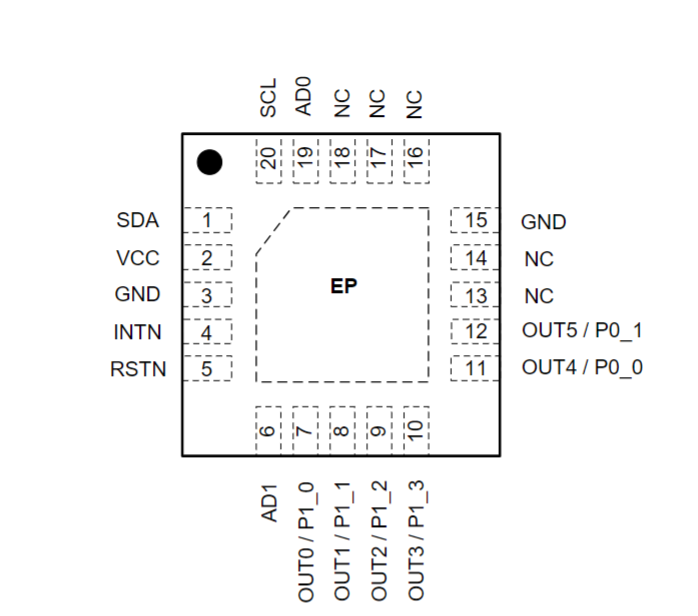

5.引脚配置
