HTR3310 10路LED驱动器和GPIO控制器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

HTR3310是一款10路多功能LED驱动器和 GPIO控制器,2.5V~5.5V电源供电。10个IO端 口中的任何一个都可以配置为LED模式或 GPIO模式。此外，任何GPIO都可以单独配置 为输入或输出。

通电后，10个IO端口配置默认为GPIO输出， 默认状态根据AD0和AD1决定。所有配置为输 入的IO端口都会持续监控状态变化，并具有 8μs的防抖动时间，IO口的变化由INTN输出指 示。当GPIO状态通过I2C接口被读取时，INTN 输出被清除。

当IO端口配置为LED模式时，可以通过I2C接口 将LED驱动器的电流设置在0~IMAX之间，并可 以以该值除以256步进行线性调光。默认最大 电流（IMAX）为37mA，可在全局在控制寄存器 中更改IMAX。

HTR3310支持breathing功能，使其实现灯效变 得更为容易，其有两种模式:blinking模式和 fading模式。

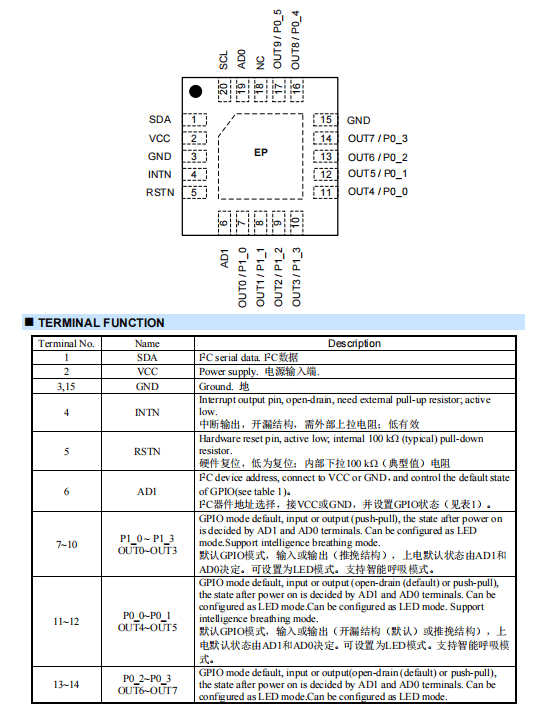

HTR3310提供QFN3×3-20L封装

・供电范围：2.5V~5.5V ・10个多功能IO，支持LED驱动或GPIO（电流源调 光）

・LED模式下具有256阶线性调光

・任意IO可配置为独立的输入或输出

・中断功能，8μs防抖，低电平有效

・标准I2C接口，4个I2C器件地址可选

・支持1.8V/3.3V逻辑电平(SDA, SCL, RSTN, IO)

・具有关断功能，低电平有效

・支持两种智能呼吸模式：Blinking模式和Fading模 式，呼吸时间可调，智能呼吸模式节省主控芯片功耗

・QFN3×3-20L，无铅封装

・手机 ・音箱 ・其他消费类电子产品

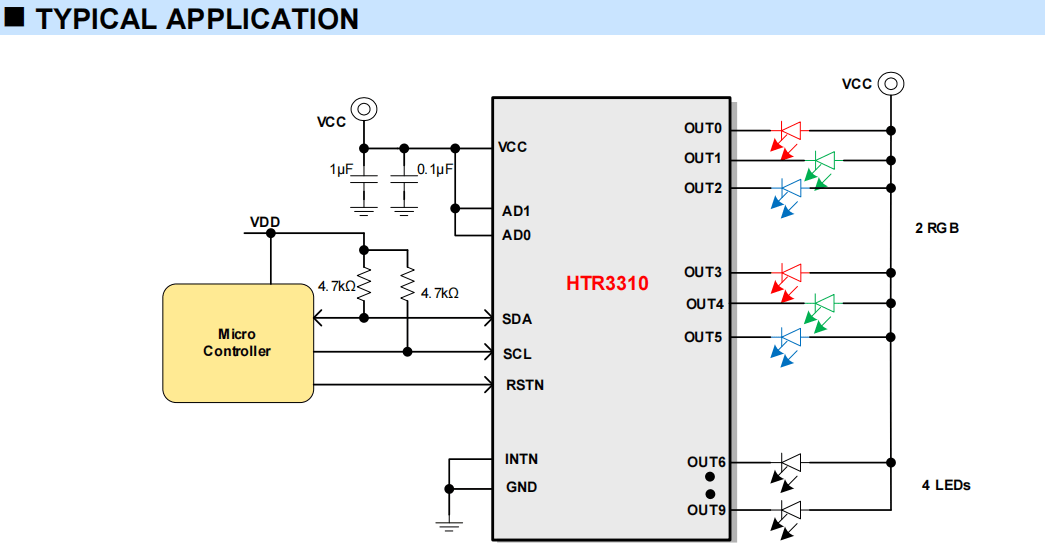

文章配图-2
