HT7178—带输出关断的20V,14A全集成同步升压转换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

◼ 概述

HT7178是一款高功率、全集成升压转换器，带有 负载关断功能的栅极驱动，集成16mΩ功率开关管和 16mΩ同步整流管，为便携式系统提供高效的小尺寸

解决方案。 HT7178具有2.7V至20V宽输入电压范围，可为采 用单节或两节锂电池，或12V铅酸电池的应用提供支 持。该器件具备14A开关电流能力，并且能够提供高 达20V的输出电压。 HT7178采用自适应恒定关断时间峰值电流控制 拓扑结构来调节输出电压。在中等到重负载条件下， HT7178 工作在PWM 模式。在轻负载条件下，该器 件可通过MODE引脚选择下列两种工作模式之一。一 种是可提高效率的PFM模式；另一种是可避免因开关 频率较低而引发应用问题的强制PWM模式。PWM模 式下，HT7178的开关频率可通过外部电阻调节，支持 200kHz至1.4MHz的范围。 HT7178还支持可编程的软启动，以及可调节的 开关峰值电流限制。另外，HT7178集成了输出关断功 能的栅极驱动，在SD状态，可完全断开输入电源。 此外，该器件还提供有22V输出过压保护、逐周 期过流保护和热关断保护。

◼ 特点

・输入电压范围VPIN：2.7V-20V

・输出电压范围VOUT：4.5V-20V

・可编程峰值电流：14A

・高转换效率：

95% (VPIN = 7.2V, VOUT=16V, IOUT =3A)

94% (VPIN = 12V, VOUT=18V, IOUT =4A)

90% (VPIN = 3.3, VOUT=9V, IOUT =3A)

・轻载条件下两种调制方式：脉频调制（PFM）和 强制脉宽调试（PWM）

・集成输出关断的栅极驱动

・低关断功耗，关断电流1uA

・可调节的开关频率：200k-1.4M

・可编程软启动

・输出过压 (22V)、逐周期过流、热关断等保护

・DFN20L，4.5mm*3.5mm 无铅超薄封装

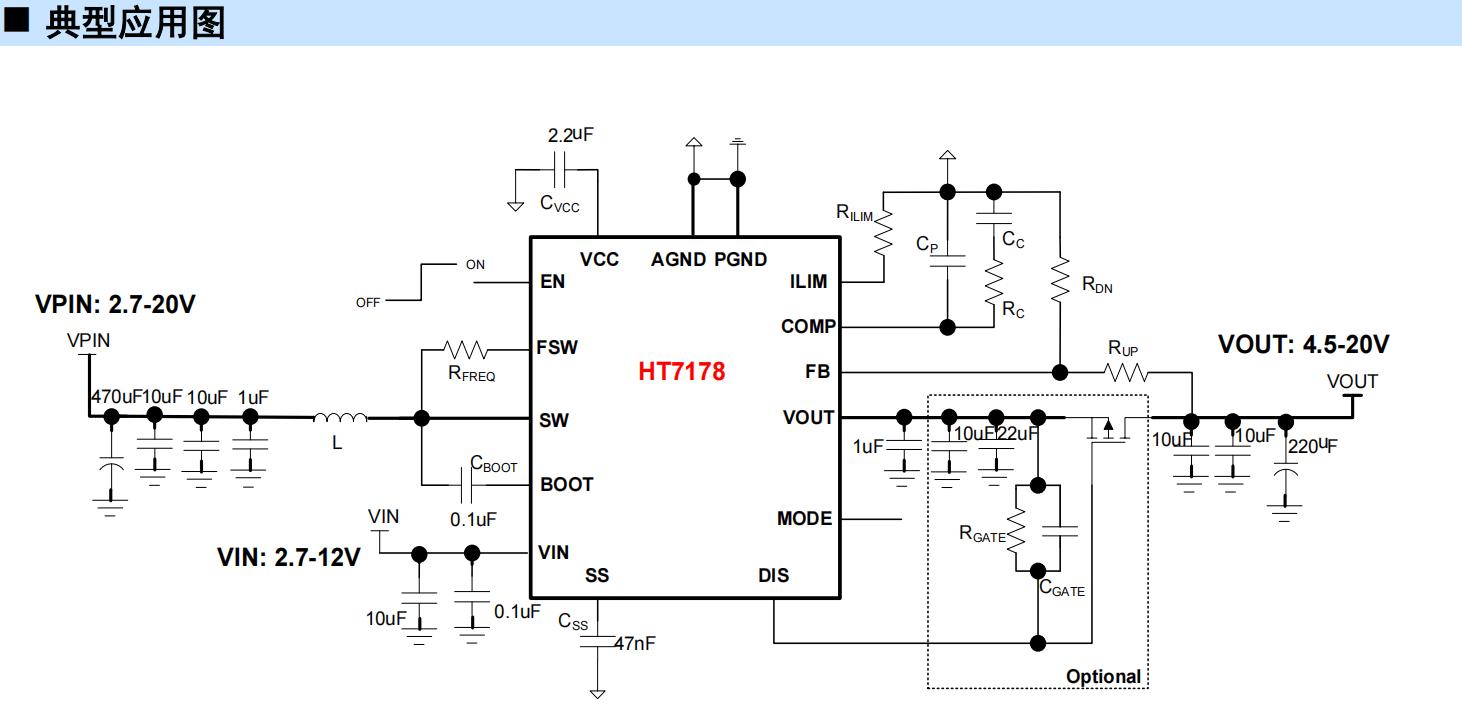

◼ 应用

・无线音箱

・便携式音箱

・快充移动电源

・电子烟

・USB TYPE-C 电源传输

・拉杆音箱

・平板电脑，笔记本电脑

・POS机终端
