HT7180 12.8V，10A高效升压转换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

概述

● HT7180是一款高功率异步升压转换器，集成22mQ 功率开关管，为便携式系统提供高效的小尺寸解决方案。

● HT7180具有2.7V至12V宽输入电压范围，可为采用单节或两节鲤电池的应用提供支持。该器件具备10A开关电流能力，并且能够提供高达12.8V的输出电压。

● HT7180还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7180还支持两种不同的tr/tf， 以适应不同的EMI和效率需求。

● 此外，该器件还提供有13V输出过压保护、和热关断保护。

特征

● 输入电压范围: 2.7V-12V

● 输出电压范围: 最高12.8V

● 固定开关频率: 500kHz

● 可编程峰值电流: 10A

● 高转换效率:

94%(VIN = 7.2V.VOUT=9.3V.IOUT =1.5A)

90%(VIN = 7.2V.VOUT=9.3V.IOUT =6A)

93%(VIN = 7.2V, VOUT=12V,IOUT =1.5A)

89%(VIN = 7.2V.VOUT=12V.IOUT =4.5A)

89%(VIN = 3.6V.VOUT=12V.IOUT =1A)

82%(VIN = 3.6V.VOUT=12V,IOUT =2A)

● 低关断功耗，关断电流1uA

● 支持两种tr/tf模式，应对EMMI挑战

● 可编程软启动

● 输出过压(13V)、热关断等保护

● ESOP8，DFN10L无铅封装

应用

● 无线音箱

● 移动电源

● 便携式音箱

● 充电设备

● 拉杆音箱

● USB TYPE-C 电源传输

● 平板电脑，笔记本电脑

● POS机终端

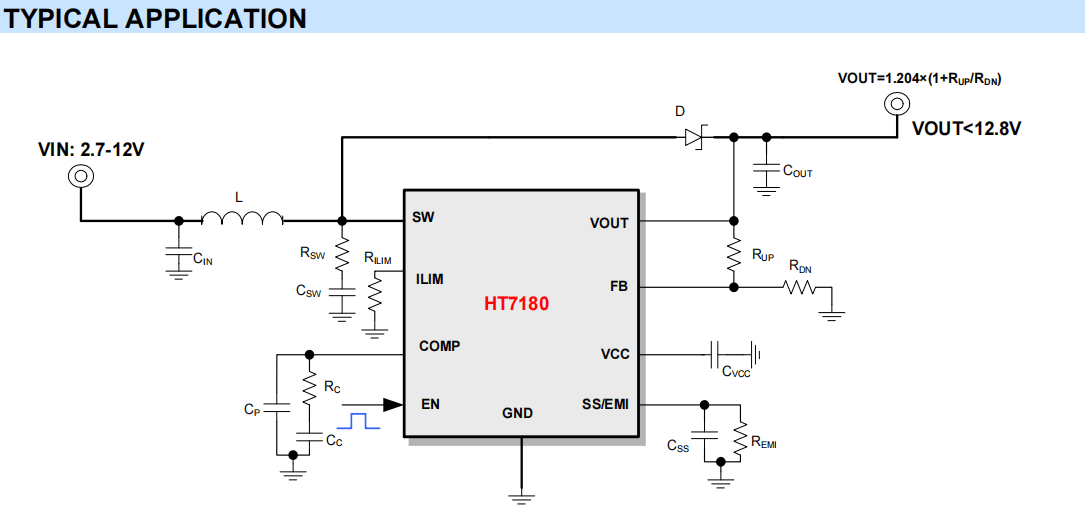

典型应用

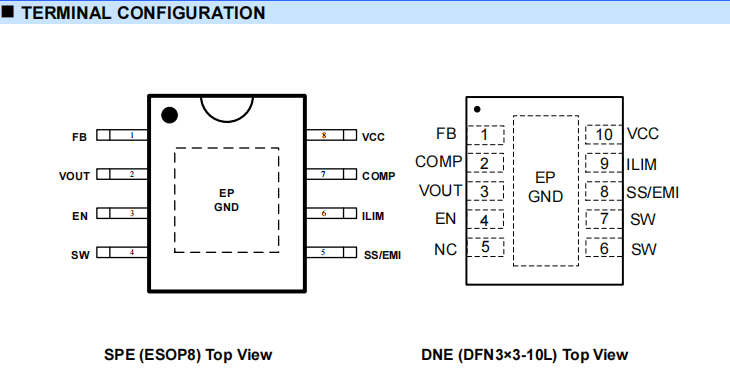

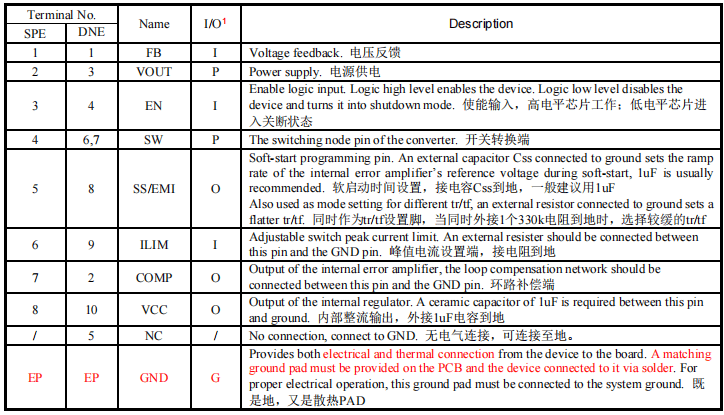

引脚配置
