HT7179——26.8V, 15A高效升压转换器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

HT7179是一款高功率异步升压转换器，集成20mΩ功率开关管，为便携式系统提供高效的

小尺寸解决方案。

HT7179具有2.7V至25V宽输入电压范围，可为采用单节或两节锂电池，或12V铅酸电池的应

用提供支持。该器件具备15A开关电流能力，并且能够提供高达26.8V的输出电压。

HT7179还支持可编程的软启动，以及可调节的开关峰值电流限制。HT7179还支持两种不同的

tr/tf，以适应不同的EMI和效率需求。

此外，该器件还提供有28V输出过压保护、和热关断保护。

应用：

・无线音箱

・便携式音箱

・移动电源

・充电设备

・USB TYPE-C 电源传输

・拉杆音箱

・平板电脑，笔记本电脑

・POS机终端

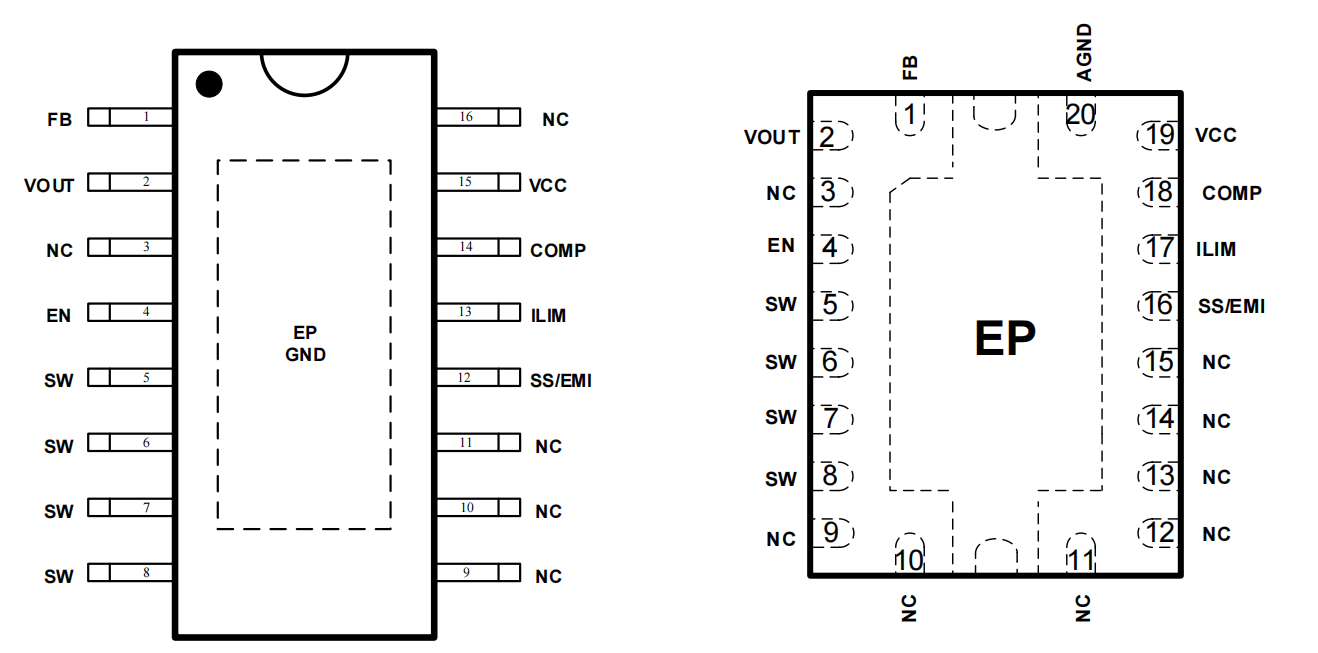

引脚图：

文章配图-2

产品特点：

・输入电压范围：2.7V-25V

・输出电压范围：最高26.8V

・固定开关频率：350kHz

・可编程峰值电流：最高15A

・高转换效率：

95% (PVIN = 12V, VOUT=25V, IOUT =2A)

94% (PVIN = 12V, VOUT=25V, IOUT =4.5A)

93% (PVIN = 7.2V, VOUT=12V, IOUT =1.5A)

90% (PVIN = 7.2V, VOUT=12V, IOUT =5A)

96% (PVIN = 12V, VOUT=18V, IOUT =1.5A)

95% (PVIN = 12V, VOUT=18V, IOUT =6A)

・低关断功耗，关断电流1uA

・支持两种tr/tf模式，应对EMI挑战

・可编程软启动

・输出过压 (28V)、热关断等保护

・ESOP16, QFN3.5×4.5-20L无铅封装

应用与曲线：
