TP4056：赋能万千应用，源于广泛验证的超经典充电解决方案

在单节锂电池供电的广阔世界里，有一颗芯片的足迹遍布全球各个角落。它不追求浮华的新名词，而是凭借极致的可靠性与灵活性，成为众多成熟产品设计中不可或缺的标准件。这便是深圳天源中芯半导体有限公司的TP4056。它的价值，早已在方案选型工程师的共识中、在数以亿计的稳定运行终端里，得到了最有力的证明。

一、 无处不在：覆盖主流与新兴市场的应用版图

TP4056的广泛应用性，源于其精准契合了单节锂电池供电设备的根本需求：安全、简洁、高效。其身影已深入以下核心领域：

个人消费与移动娱乐：作为经典应用的起点，TP4056至今仍是蓝牙耳机、便携式音箱、电子词典、手持游戏机及各类智能玩具的优选电源方案。其极简设计完美适应了这类产品对内部空间的严苛限制。

智能硬件与物联网：在物联网时代，TP4056找到了新的用武之地。它为智能手表/手环的充电仓、电子价签、蓝牙追踪器、智能门锁的应急电源模块以及各类低功耗传感器终端提供可靠充电，其超低待机电流特性与物联网设备的节能需求高度契合。

医疗与健康护理：在对安全性与可靠性要求极高的领域，如电子体温计、手持血氧仪、便携式雾化器、按摩仪等设备中，TP4056通过其高精度电压控制与多重保护机制，赢得了客户的长期信赖。

工具与工业辅助：在电动螺丝刀、激光测距仪、工业仪表手持终端、对讲机配件等场景中，TP4056能够稳定工作在相对复杂的环境中，其智能热调节功能确保了持续充电的可靠性。

二、 方案落地：从标准应用到深度定制的成熟路径

TP4056的广泛性不仅体现在终端品类上，更体现在其灵活多样的技术方案落地层面。基于其标准功能，已衍生出多种经过市场验证的成熟设计模式：

方案一：极致简约型标准方案

这是TP4056最经典的应用模式，直接利用其标准电路。

核心价值：BOM成本极低，布局简单，生产一致性好。

典型场景：大量用于移动电源的副通道充电、低成本蓝牙耳机、USB直充型小风扇/灯具等对成本极度敏感且功能标准化的产品。

方案亮点：仅需1颗设定电阻和少量电容即可工作，充分发挥其“免外部MOSFET和二极管”的集成优势，是快速量产的首选。

方案二：智能控制型增强方案

此方案利用TP4056的CE（使能）引脚和CHRG/STDBY（状态指示）引脚与设备主控MCU进行交互。

核心价值：实现充电流程的智能管理，提升用户体验与系统安全性。

典型场景：用于智能穿戴设备、高端便携音箱、带显示功能的家用医疗设备等。

方案亮点：

MCU控制启停：主控MCU可通过CE引脚在任意时刻安全地启动或停止充电，例如在设备温度过高时主动暂停充电。

状态实时上报：CHRG（充电中）和STDBY（充满）信号可接入MCU，用于在屏幕上精确显示充电状态或触发提示。

电池温度联动：将TEMP引脚与电池的NTC热敏电阻网络连接，可实现符合安全规范的电池温度监控。




方案三：特定场景优化方案

TP4056的灵活性使其能够针对特定应用进行优化设计，将普遍存在的技术难点转化为产品的可靠优势。

针对需长期存放的备用电源设备（如应急灯、安全报警器）：

TP4056凭借其BAT引脚在“睡眠模式”下低于2μA的超低静态电流特性，完美契合此类设备对极致低功耗的核心要求。这一特性确保设备在仓储或待机数月甚至数年的过程中，电池电量损耗被降至最低，极大程度地保持了设备的应急备用续航能力。

针对高功率或密闭空间充电的应用（如部分小型电动工具）：

TP4056内置的智能热反馈功能，使得工程师能够在不牺牲安全的前提下，更自信地设定充电电流以优化充电速度。在典型工作条件下，设备可实现快速充电；而当芯片结温因环境或负载升高时，充电电流会自动平滑下调，实现动态的热管理。这不仅避免了因过热导致的可靠性风险，也省去了为极端散热条件进行过度复杂设计的必要。




结语

TP4056的魅力，在于它将复杂的电源管理功能，转化为一种稳定、可靠且可灵活构建的底层资源。其遍布全球的广泛应用与成熟方案，并非理论推演，而是源于无数工程师基于其严谨规范，在真实产品中反复验证的成功实践。这共同铸就了TP4056深厚的应用生态与坚实的市场信誉。

选择TP4056，您获得的不仅是一颗高性能芯片，更是天源中芯作为原厂所提供的完整价值保障：从核心技术的权威性、产品品质的一致性，到深度支持的专业性。它代表了一种历经长期检验的确定性，为您应对快速变化的市场提供至关重要的稳定基石。

这意味着，您的产品将站在一个由海量成功案例铺就的起点上，不仅能实现电路设计的精简，更将显著降低研发风险、保障供应链安全，并获得广泛认可的产品可靠性背书。

天源中芯半导体，将持续为您的创新与量产，提供这一值得信赖的核心支持。

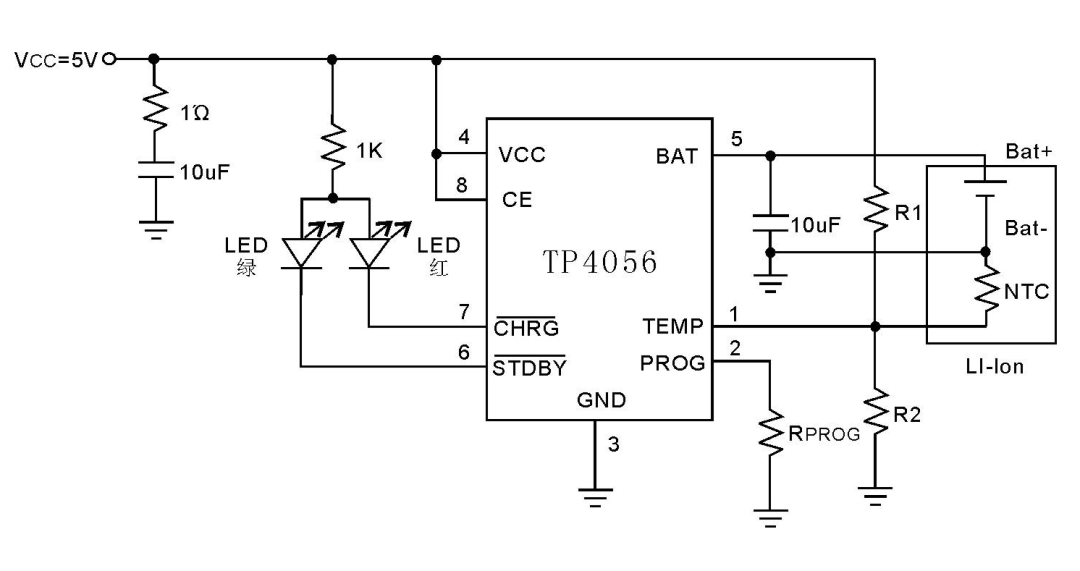

TP4056典型应用电路图▲
