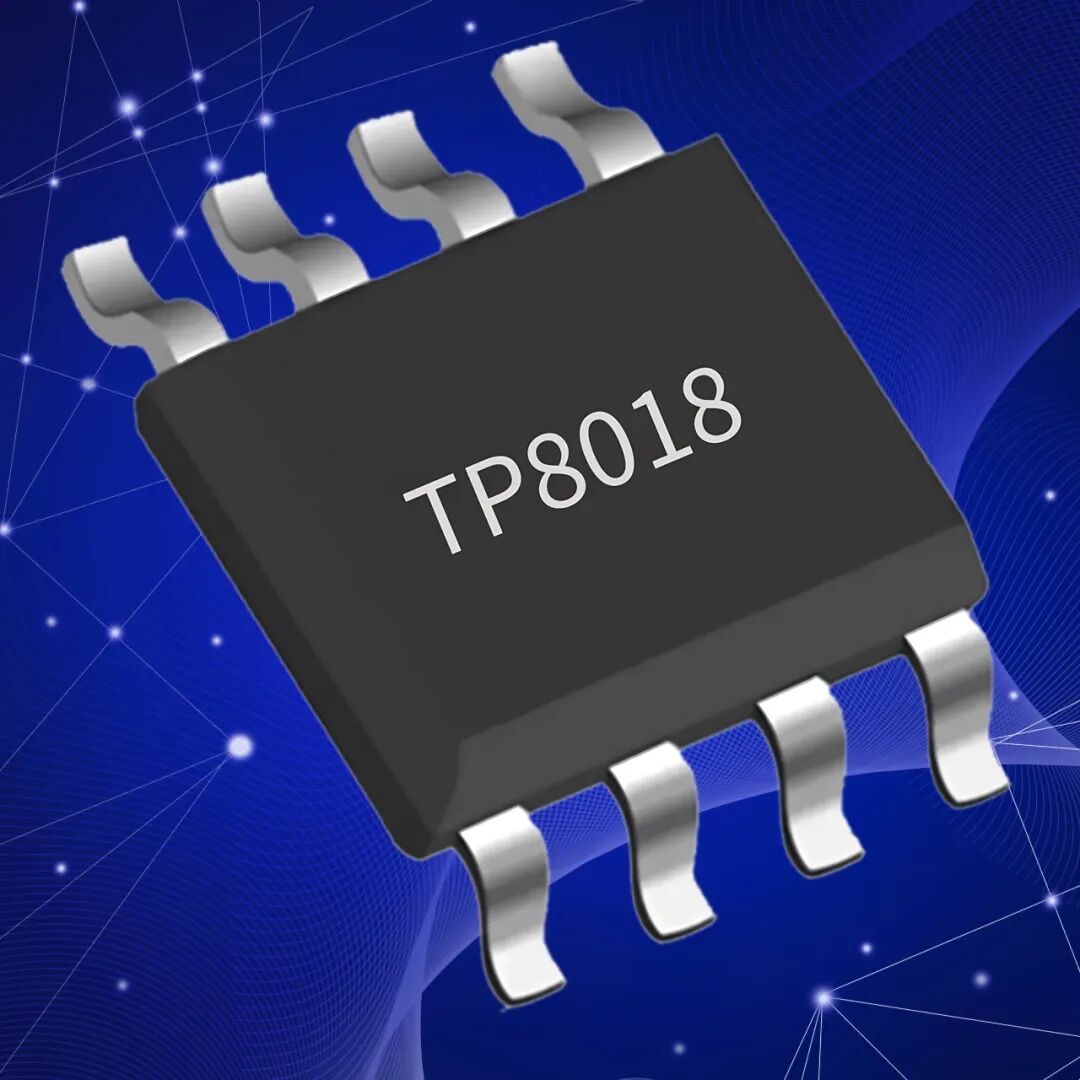

TP8018 精准调控，轻松驱动——100V内置MOS降压型LED恒流驱动芯片

TP8018——超高精度、超宽电压范围的LED恒流驱动芯片

无论是飞驰在公路上的汽车，还是穿梭于街巷的电动车，亦或是夜间探索的强光手电，明亮而稳定的灯光，总在无声中守护安全。这份可靠的背后，离不开一颗强大的“心脏”——LED驱动芯片。

TP8018专为严苛照明环境而生，可广泛应用于汽车、电动车、户外照明等多种场景，性能稳定，设计简单，成本可控。



一、为什么选择 TP8018？

精度高，亮度稳如磐石

采用真平均电流控制技术，电流偏差小于±5%，从第一颗灯珠到最后一颗，亮度均匀一致。

即使电感元件存在差异，输出电流依然稳定，特别适合批量生产。

极简设计，降低成本和难度

内置高压MOS管，仅需少量外围元件，即可组成完整电路，节约空间与成本。

固定关断时间结构，工作频率最高达220kHz，可实现小体积、高效率的系统设计。

宽电压输入，适应多变电源

支持5V~100V宽电压输入，轻松匹配12V/24V/48V电池或适配器系统。

输出电流最高可达1.8A，可通过一颗电阻灵活调节亮度。

全面保护，用的放心

具备短路、过流、高温、欠压等多重保护，系统坚韧可靠。

特有智能温控功能，温度过高自动平滑降电流，有效延缓器件老化。

二、典型应用场景

TP8018以其宽电压输入、高精度恒流与高可靠性的特点，广泛适用于多种照明场景，无论是在移动出行、户外探索还是商业环境中，都能提供稳定、高效的光源驱动支持。




汽车照明

应用产品：日行灯、雾灯、刹车灯、内饰氛围灯

产品优势：TP8018 可在汽车电池电压波动（如冷启动、负载突变）时依然稳定输出，宽温工作特性,轻松应对发动机舱高温环境，保障车灯长久可靠运行。




电动车/摩托车照明

应用产品：前大灯、尾灯、转向灯

产品优势：适应12V/24V/48V等多种电池系统，抗震性强，精度高不频闪，夜间骑行更安全。精简的电路设计更易于集成进车把或灯体内，节省空间。




强光照明设备

应用产品：探照灯、营地灯

产品优势：宽输入电压兼容锂电池、铅酸电池等多种电源，效率高续航更长。智能温控机制确保长时间高亮工作不过热，提升产品寿命。

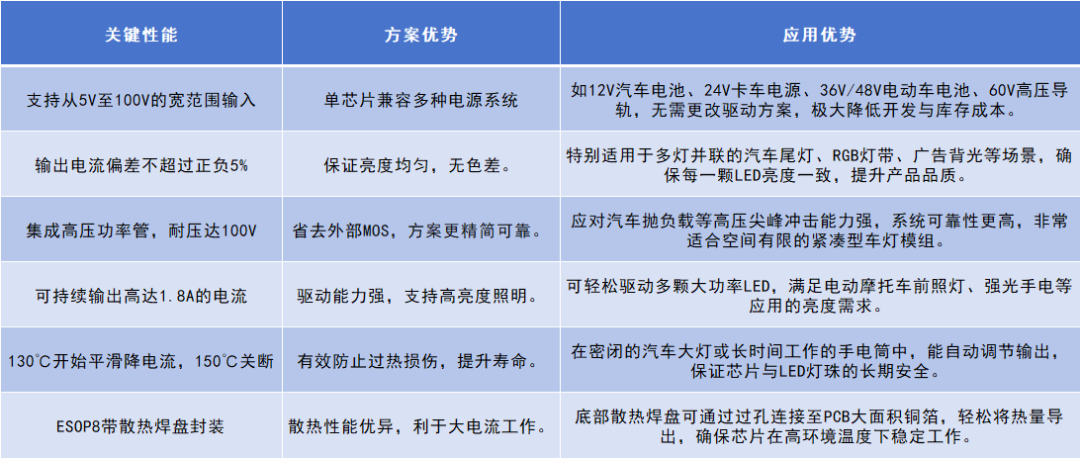

三、关键性能与应用方案解读

TP8018 不仅具备优秀的性能参数，更在不同应用场景中展现出其独特的价值。以下将关键参数与实际应用方案结合，为您提供更直观的选型与设计参考。



TP8018 以“平均电流检测”+“内置 100 V MOS”为核心，在 5~100 V 输入范围内提供 <±5 % 的恒流精度，同时把外围元件数降到极致，是车灯、电池供电便携照明等高性价比方案的理想选择。

四、供电电阻选型建议（当输入电压>5.6V时）



提示：输入电压越高，电阻功耗越大，也可选用三极管或LDO方式供电。

五、推荐工作条件

输入电压 VIN：5~100 V

LED 平均电流 ：≤1.8 A（外部 Rs 设定）

功率管导通电阻 RON：0.25 Ω（典型，VGS=4.5 V）

固定关断时间 TOFF：4.4 µs

电流采样阈值 VREF：200 mV（决定 LED 电流）


TP8018 以其高精度、高集成、高可靠性的特点，成为各类中小功率LED照明应用的优选驱动方案。如果你正在寻找一款能够宽压输入、易于设计、不挑电感、稳定输出的LED驱动芯片，那么TP8018，值得你选择。

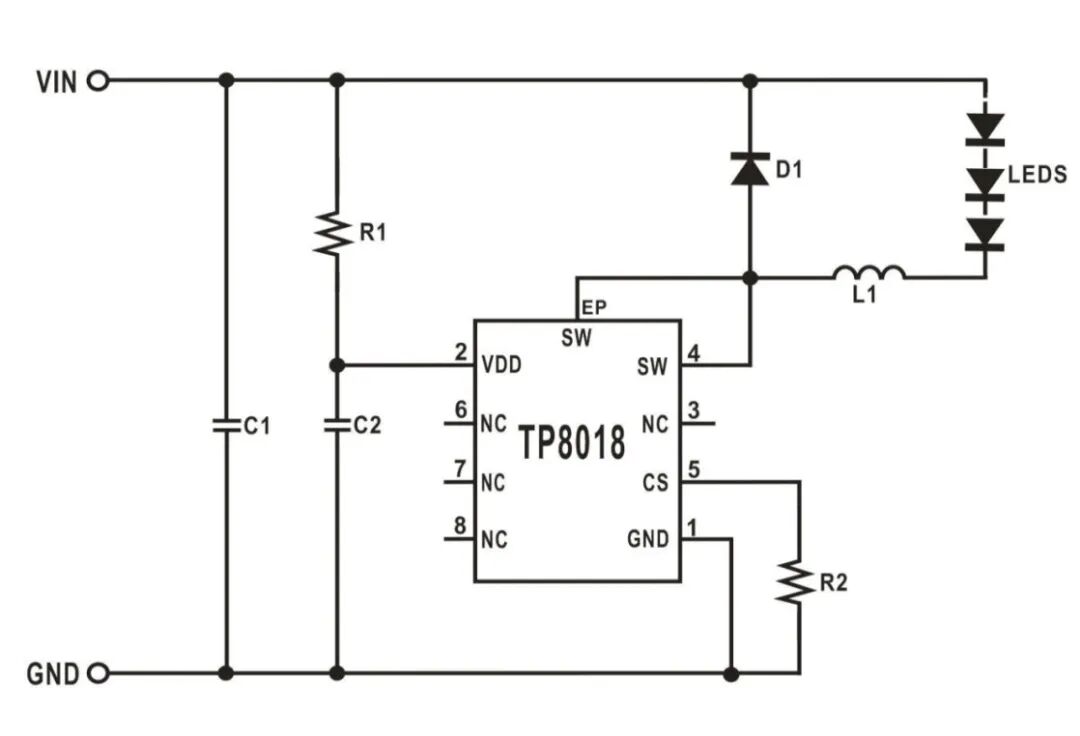

TP8018典型应用电路图▲


声明：本文所述功能均基于TP8018规格书V1.2，实际性能可能因设计差异而变化。产品最终解释权归TPOWER所有。
