【TP8816 系列】宽压恒流 LED 驱动芯片：多场景照明解决方案专家

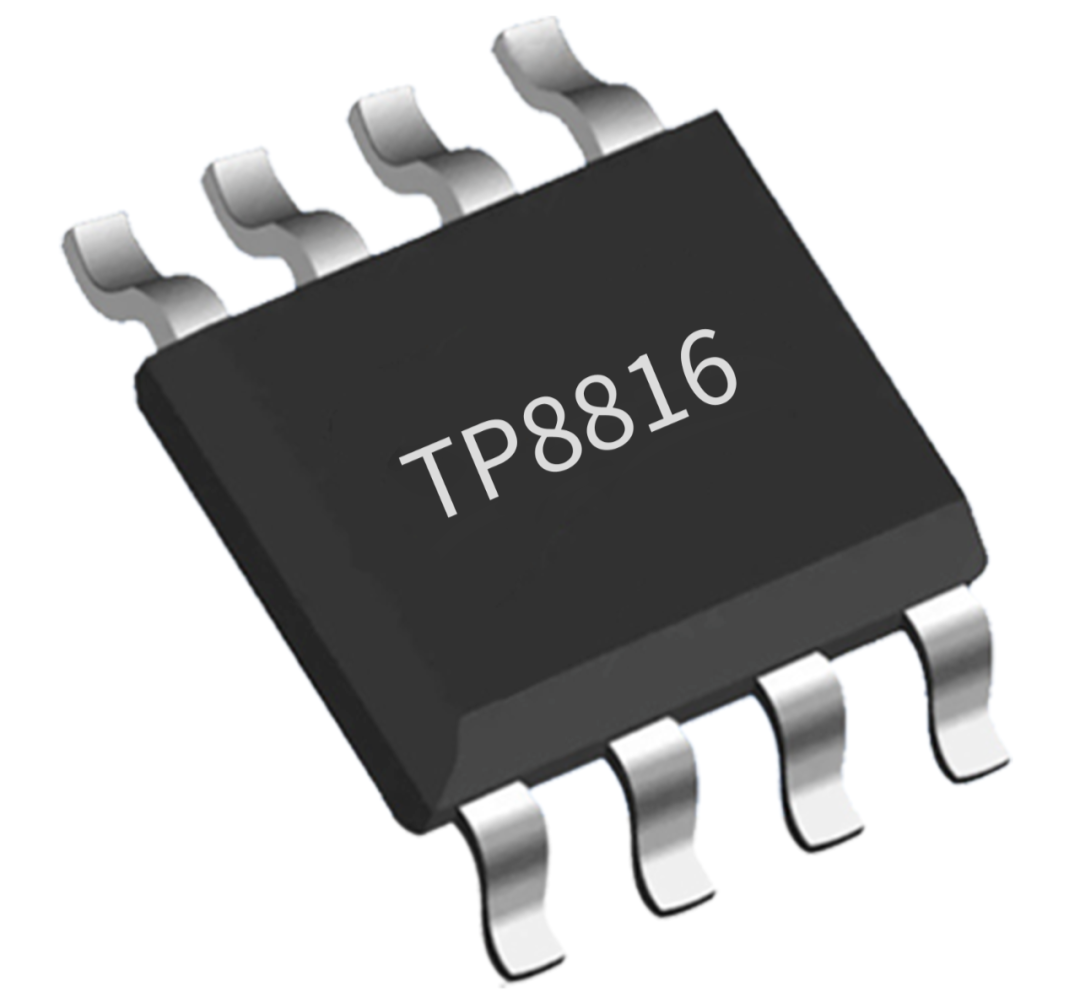

TP8816

宽压恒流LED驱动

宽输入电压范围：8~100V

内部集成 100V 功率管



在车载照明、便携设备及工业光源领域，宽电压输入、高精度恒流和紧凑型设计已成为LED驱动器的核心需求。TP8816系列作为内置100V MOS的降压型恒流驱动器，凭借平均电流闭环控制与多重智能保护，为8~100V输入场景提供“一站式”解决方案，重新定义中高压LED驱动的可靠性标准。


一、核心优势：宽压高精度驱动引擎

技术革新重新定义 LED 驱动



01  宽电压多兼容，适配大部分直流电源场景

8~100V 超宽输入范围：

覆盖从3节锂电池(8V)到高压工业电源(72V/100V)，兼容锂电池、太阳能蓄电池等波动电源，无需担心电压跳变导致的LED损坏或亮度不稳定。

‌动态电压适应能力：

在汽车启动时电压骤降或太阳能板电压波动场景下，仍能保持LED电流稳定。

02  高精度恒流控制，亮度稳定如 “定海神针”

±5% 电流精度：

采用平均电流闭环控制，优于同类产品常见的±8%~10%精度，尤其适合汽车大灯等对亮度均匀性要求极高的场景，避免多颗LED “明暗不均” 的尴尬。

‌智能调光技术：

通过单引脚(MODE)实现50%低亮 /100%高亮切换，无需复杂PWM信号发生器或软件编程，硬件级响应时间<1ms，成本低。

03  高集成设计，让电路 “瘦身” 更可靠

短路打嗝保护：

故障时以600μs周期间歇工作，避免传统硬关断引发的LED闪烁，恢复时间 < 2ms；

‌多功能保护机制：

短路打嗝保护：故障时以600μs 周期间歇工作，避免传统硬关断引发的LED闪烁，恢复时间< 2ms；

智能温控：芯片温度达120℃时自动线性降流，140℃关断，防止过热损坏，特别适合引擎舱、矿灯等高温环境；

欠压滞回保护：VDD<4.75V停止工作，防止电压临界波动时的误触发，提升系统稳定性。

04  效率与 EMI 双优，满足严苛环境要求


典型效率高：功耗较竞品低，延长电池续航或降低散热设计难度。

‌内置抖频技术：

通过扩展频谱调制(SSFM)降低EMI峰值 ，满足车载电子设备的传导和辐射干扰标准要求。


二、型号差异化赋能场景化设计

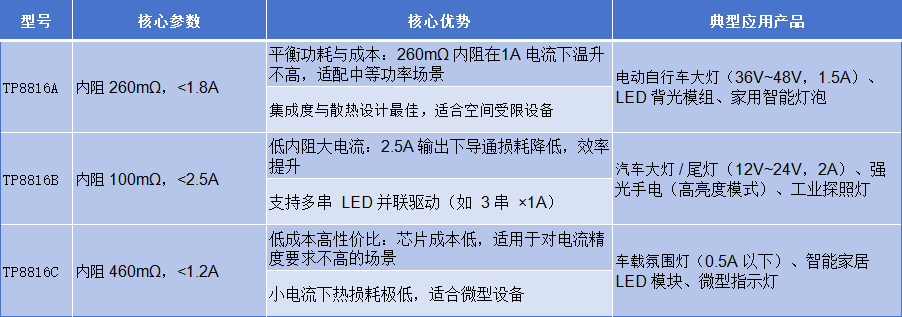

TP8816A/B/C三款型号精准匹配终端应用



场景化设计亮点：

车载照明(推荐TP8816B)：100mΩ内置MOS耐受引擎舱高温，2.5A驱动电流直接匹配LED雾灯串(如6颗3W LED)


便携设备(推荐TP8816A)：260mΩ内阻平衡效率与成本，搭配MODE引脚50%调光，延长强光探照灯续航。


精密背光(推荐TP8816C)：1.2A限流值适配多分区调光广告灯箱，±5%恒流精度确保屏幕无色斑。



三、选型建议

根据实际需求灵活选型

TP8816选型看这里！

一、参数评估

1.明确电流需求：

≤1.2A：优先选择TP8816C(低成本，小电流高效)；

1~1.8A：推荐TP8816A(平衡功耗与散热)；

>1.8A：推荐TP8816B(低内阻，大电流驱动)。

2.评估电压范围：

若输入电压>60V(如工业设备、高压电池)，TP8816全系列均可直接驱动，无需额外降压模块。

3.考量场景特殊性：

汽车/工业：优先TP8816B(抗振动、低 EMI)；

便携/家用：TP8816A/C(体积小、成本低)。

二、综合选型建议

1.大电流高功率场景(如汽车大灯2A以上)：直接选择TP8816B，低内阻确保效率与散热；

2.成本敏感型中小电流场景(如1A以下)：建议选择TP8816C优先，低成本，小电流高效；

3.平衡功耗与成本：TP8816A适用于1~1.8A范围，兼顾可靠性与成本控制。

注：各型号均支持 8~100V 宽压输入，高低亮模式与全保护功能，差异化核心在于内阻与电流承载能力，可根据实际 LED 串数量、输入电压及散热条件灵活选型。

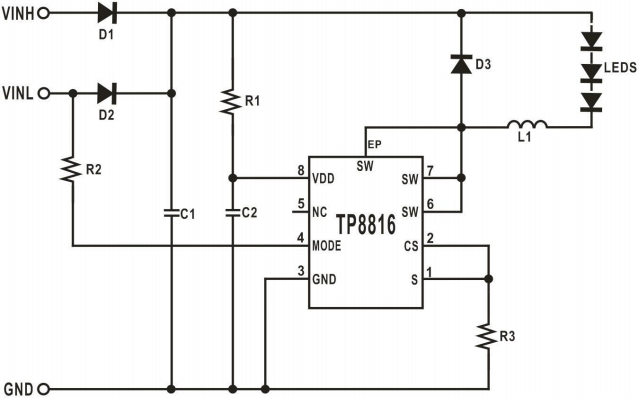

TP8816典型应用电路图▲

TP8816系列以 “宽压输入×精准控流×智能防护” 三大优势，成为8-100V LED系统优选芯片。

多场景覆盖：从便携设备到工业照明无缝适配；

设计简易化：内置MOS/保护电路减少外围器件；

寿命保障：梯度温控 + ±5%恒流延长LED寿命。

即刻升级您的照明方案

无论是汽车前装大灯还是户外应急设备，TP8816A/B/C三款型号均可提供免费样品与参考设计。
