拆解报告：倍仕达33W 2A1C快充充电器

-----充电头网拆解报告第2783篇-----

前言

倍仕达推出了一款33W快充充电器K26，这款充电器采用白色直板机身设计，国标固定插脚，外观简洁。这款充电器具备2A1C快充接口，USB-C接口支持30W PD快充，USB-A口支持27W快充，三个接口均支持快充。

这款充电器在USB-C和USB-A口同时使用时，USB-C口仍然可以保持快充输出，使用体验更好。下面充电头网就带来这款充电器的拆解，一起看看内部的设计与用料。

倍仕达33W充电器外观

充电器采用直板造型设计，外壳通体白色，表面是经典主体磨砂加边缘亮面点缀设计。

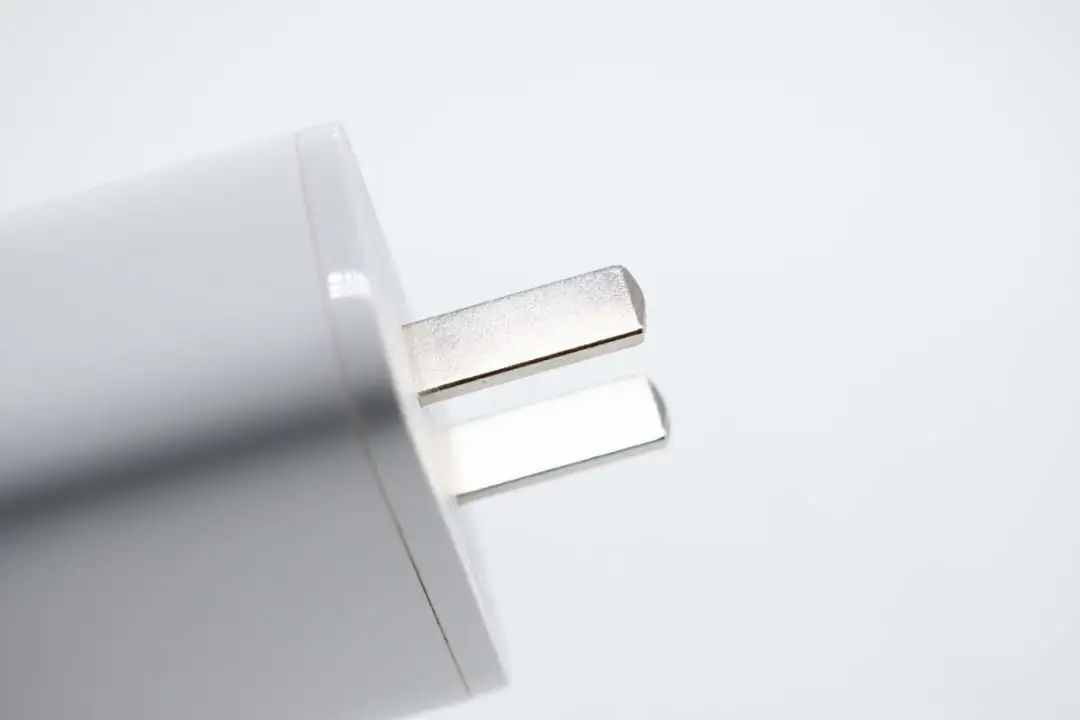

充电器配备固定式国标插脚。

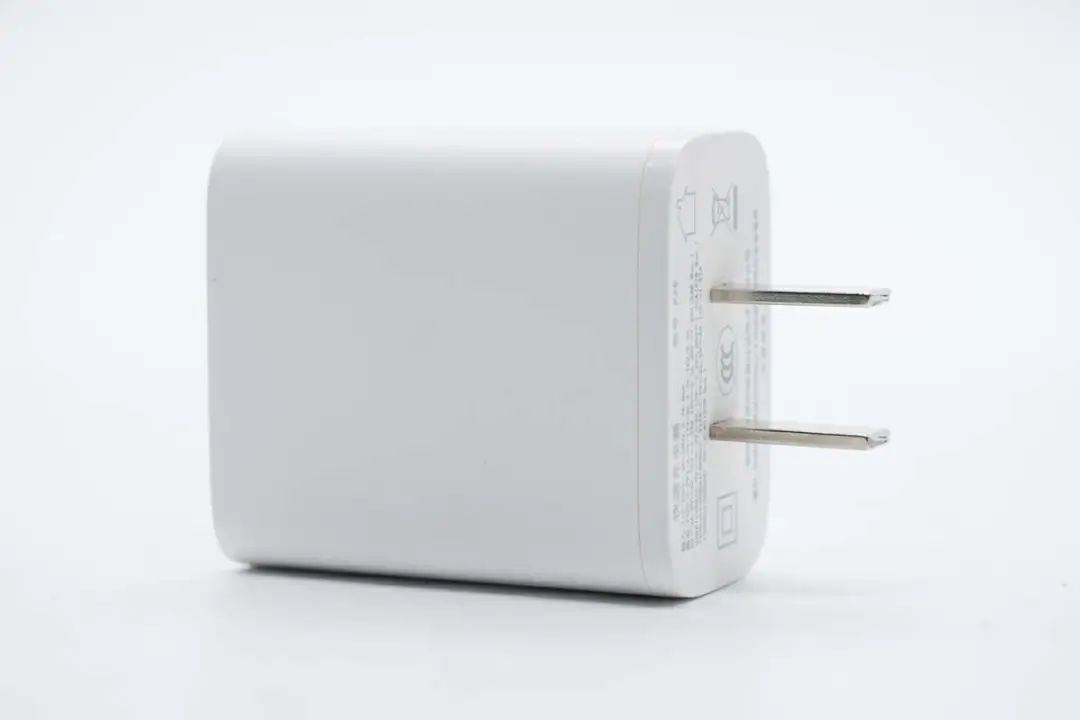

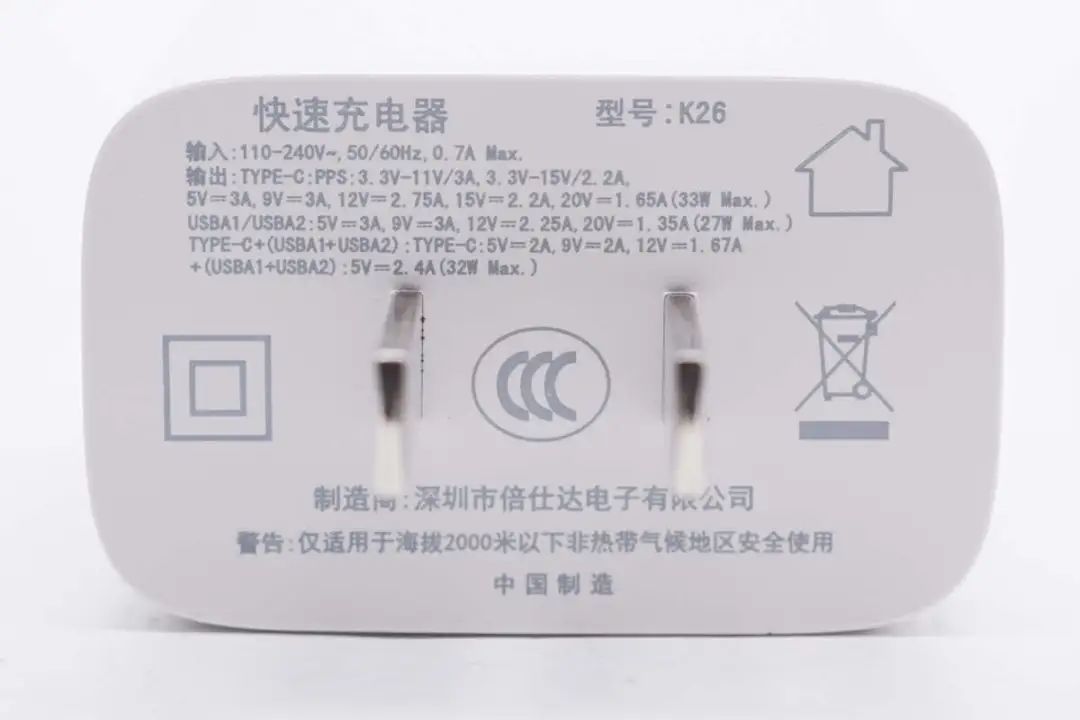

输入端外壳印有充电器参数

型号：K26

输入：110-240V~50/60Hz 0.7A Max

输出：

Type-C：5V3A、9V3A、12V2.75A、15V2.2A、20V1.65A（33W Max）

PPS：3.3-11V3A、3.3-15V2.2A

USB-A1/A2：5V3A、9V3A、12V2.25A、20V1.35A（27W Max）

Type-C+（USB-A1+USB-A2）：20W+12W

制造商：深圳市倍仕达电子有限公司

充电器通过了CCC认证。

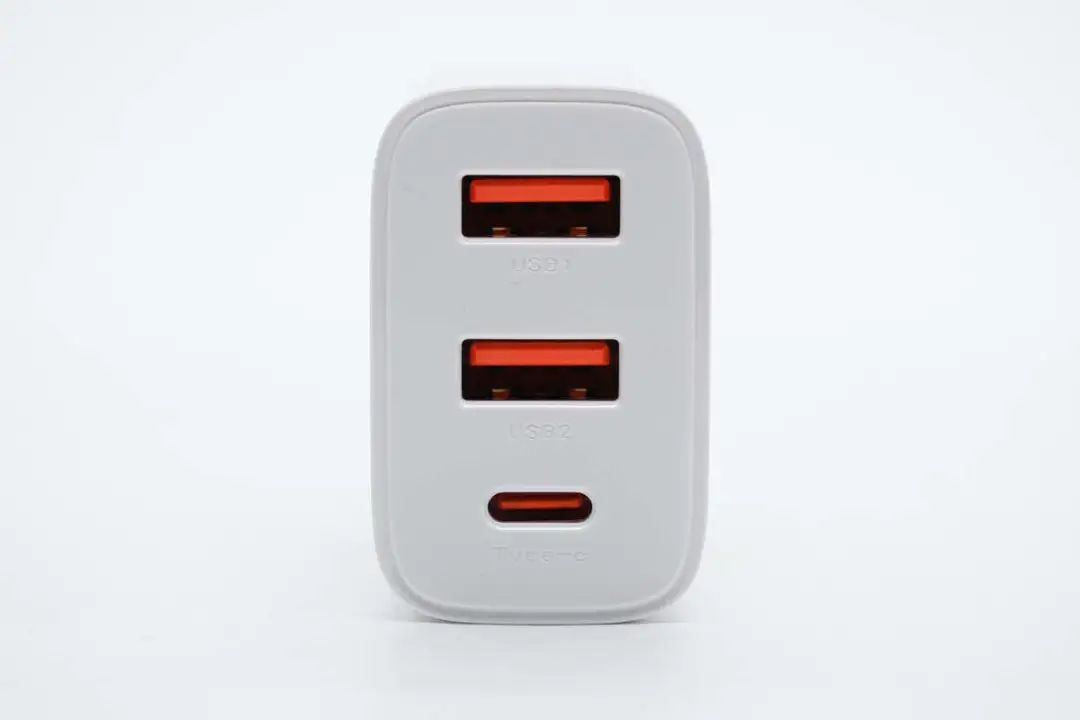

充电器输出端配备2A1C三个USB接口，胶芯均为很显眼的橘黄色配色。

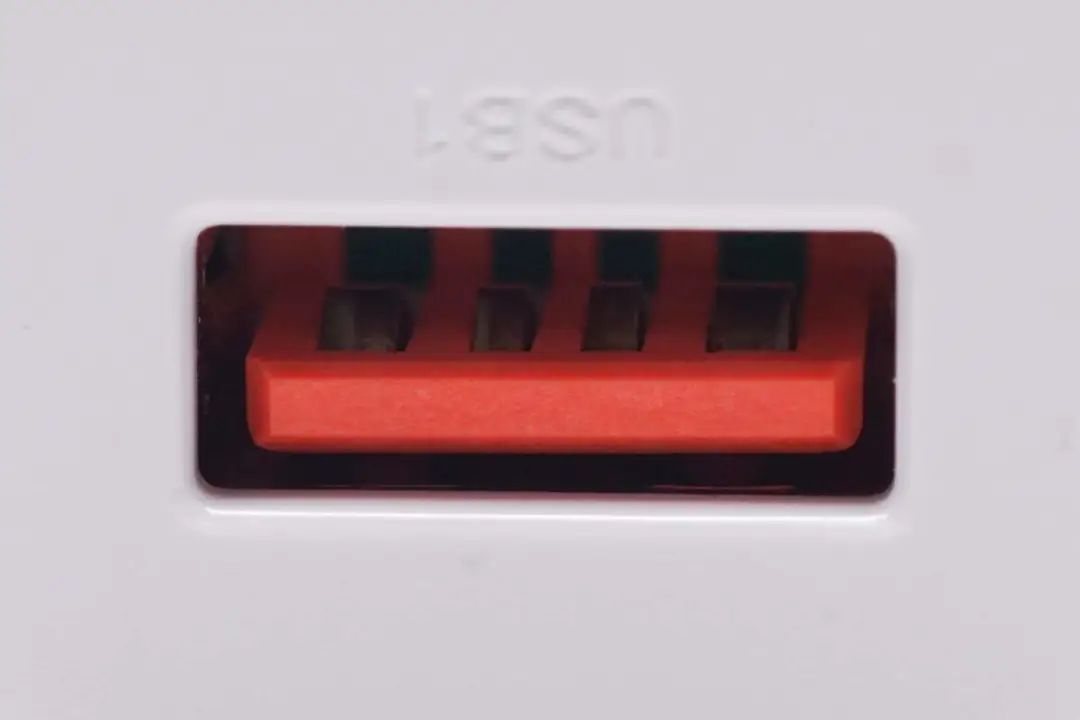

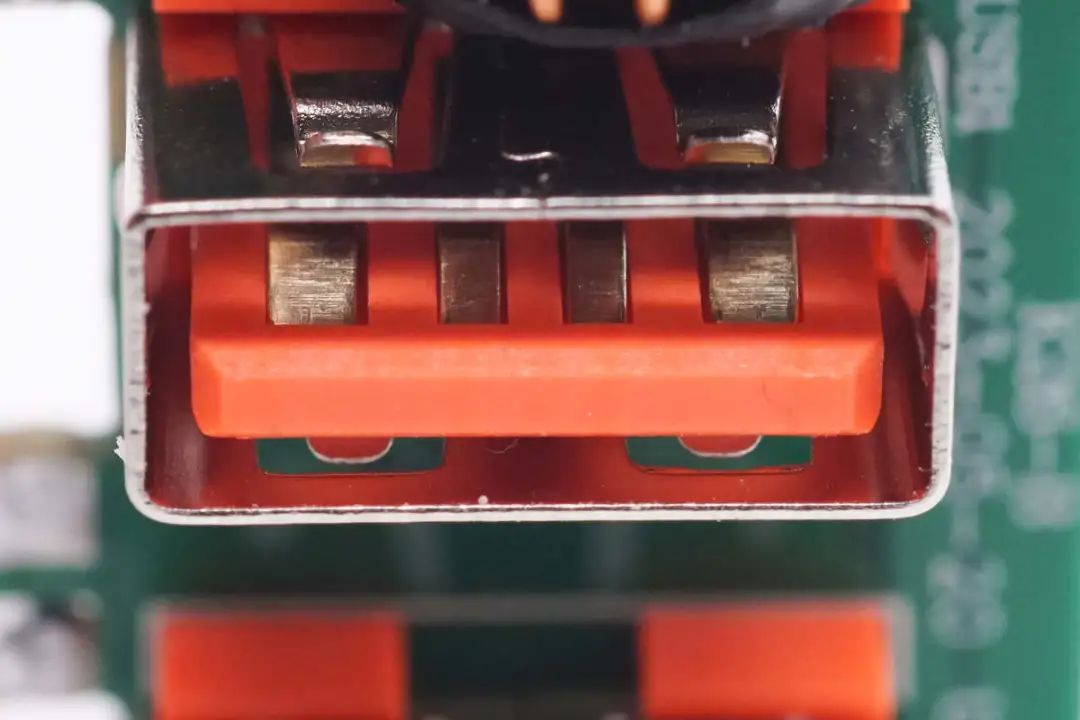

USB-A口胶芯特写，正负极加宽设计以过大电流。

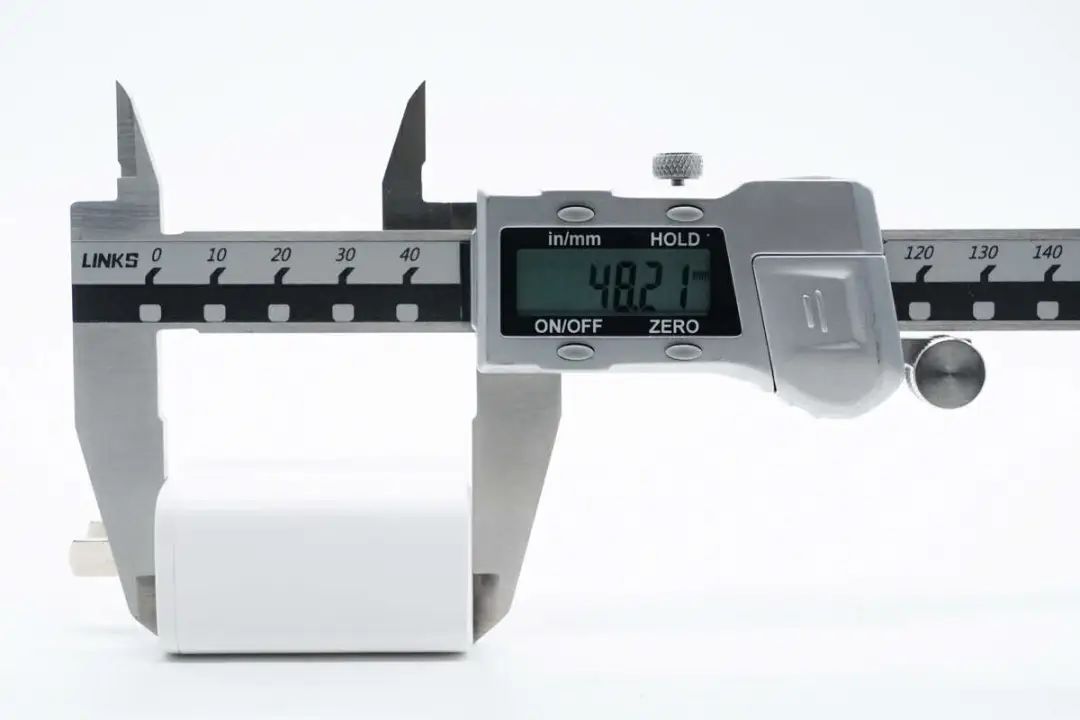

实测充电器机身高度为48.21mm。

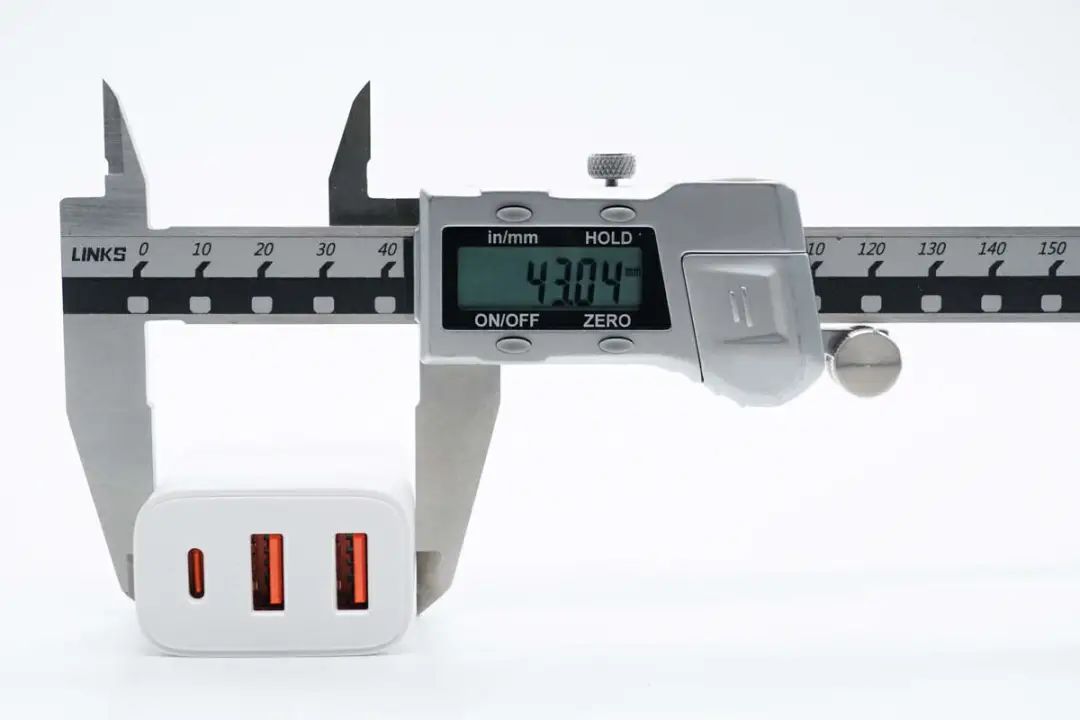

宽度为43.04mm。

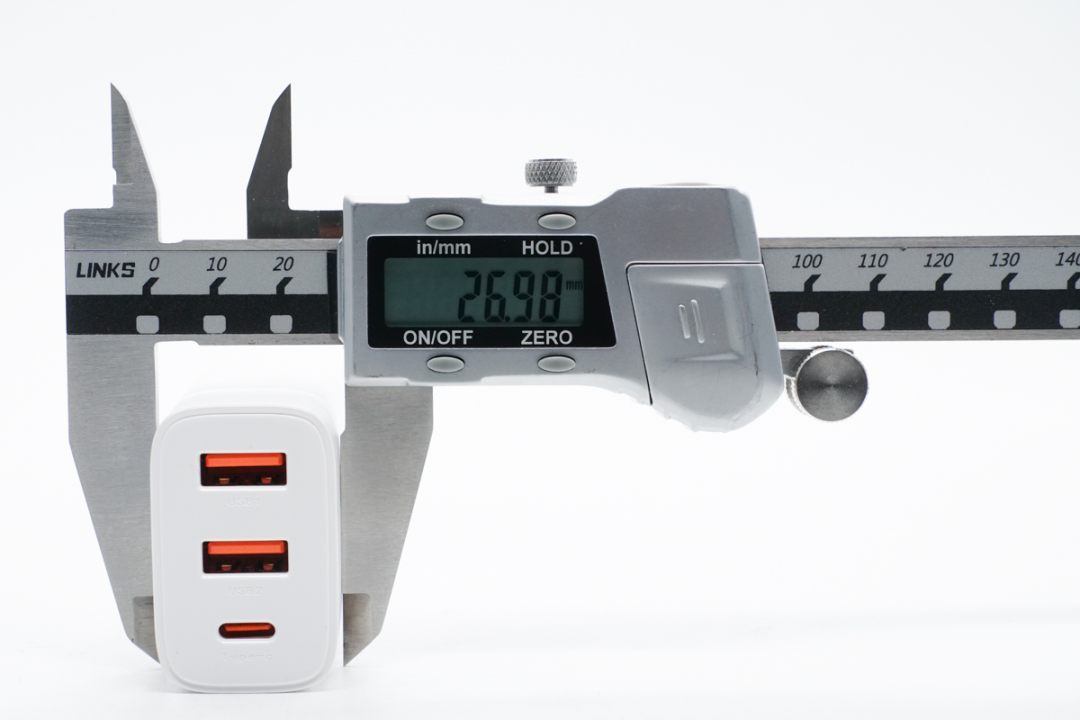

厚度为26.98mm。

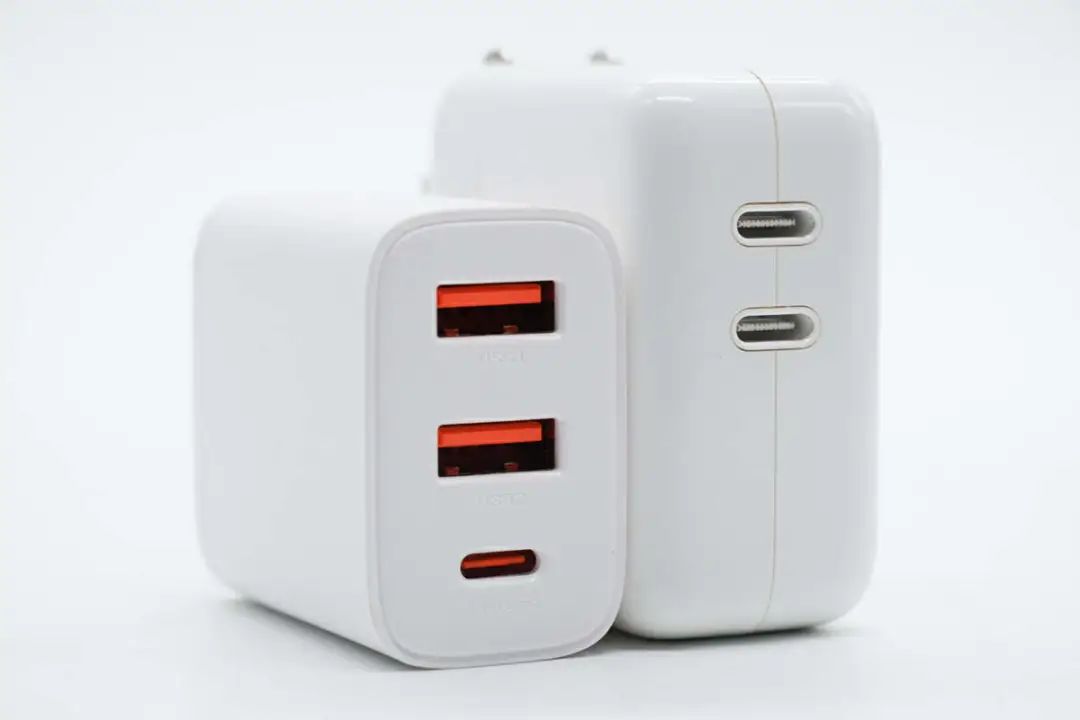

和苹果35W充电器对比，倍仕达这款体积要小一点。

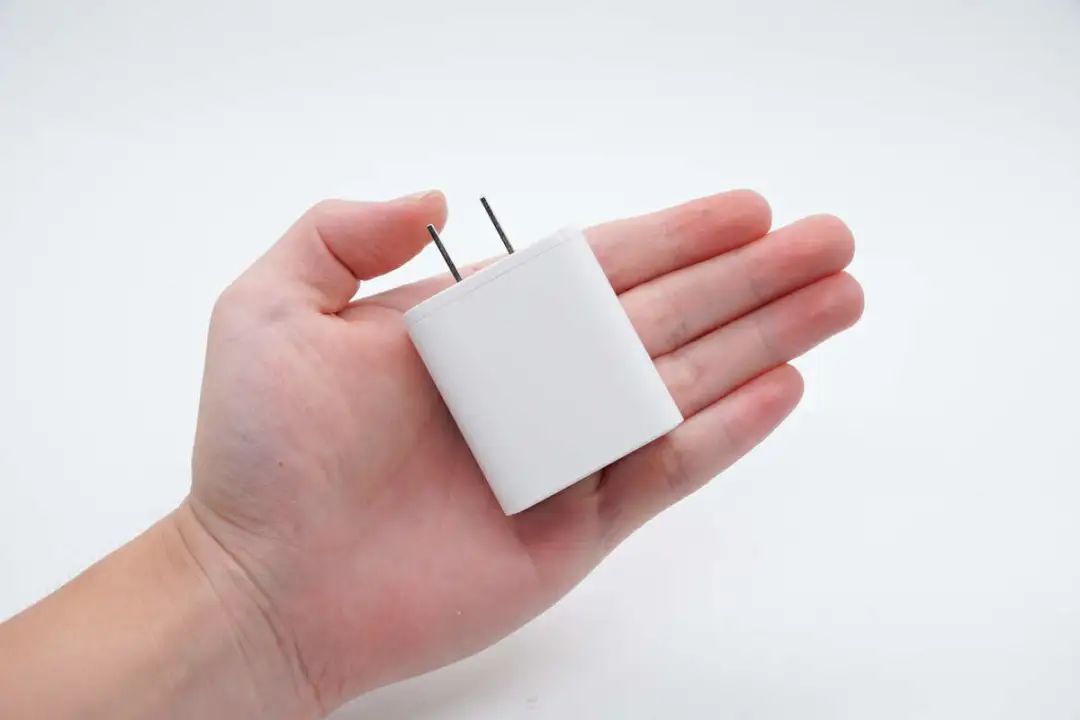

充电器拿在手上的大小直观感受。

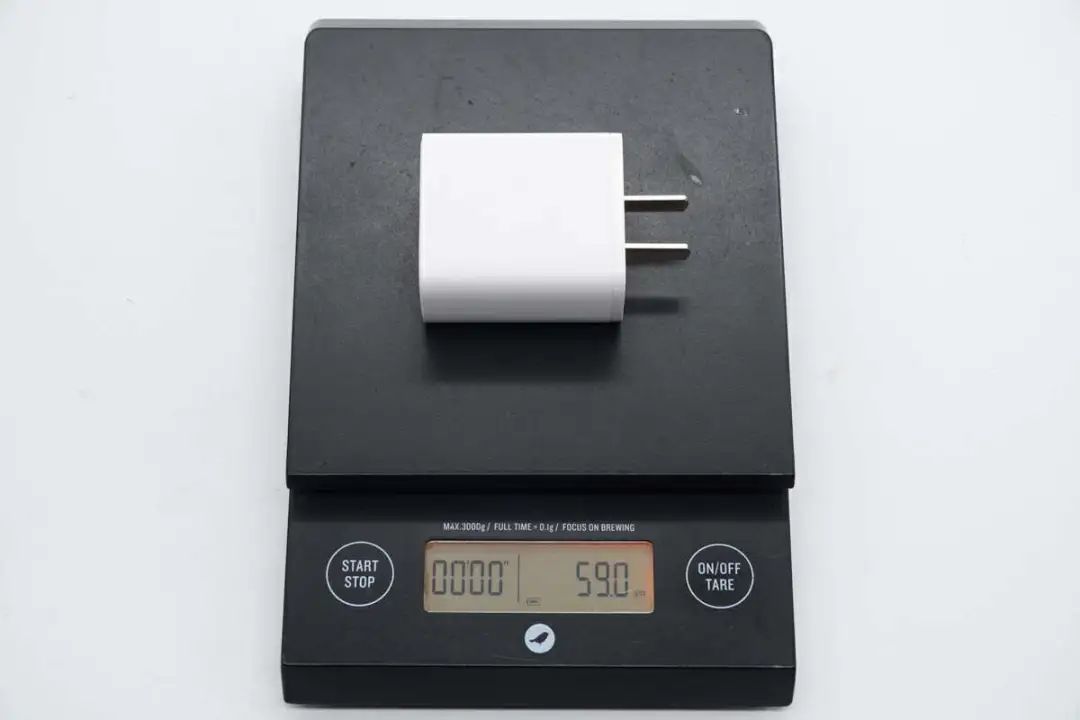

另外测得充电器净重约为59g。

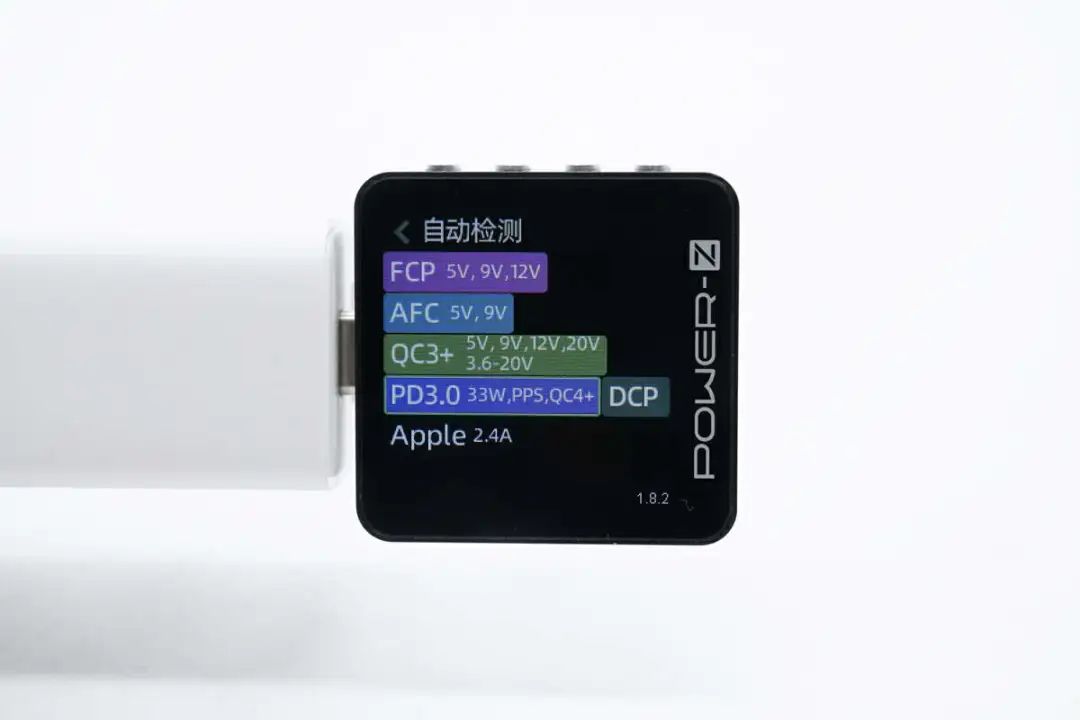

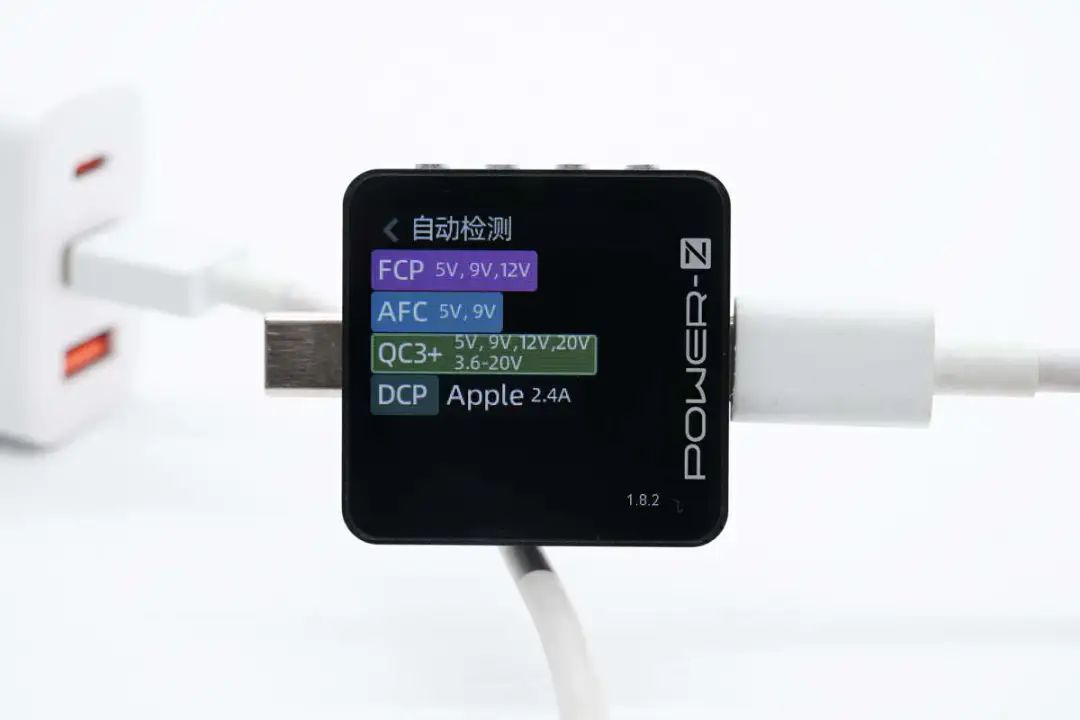

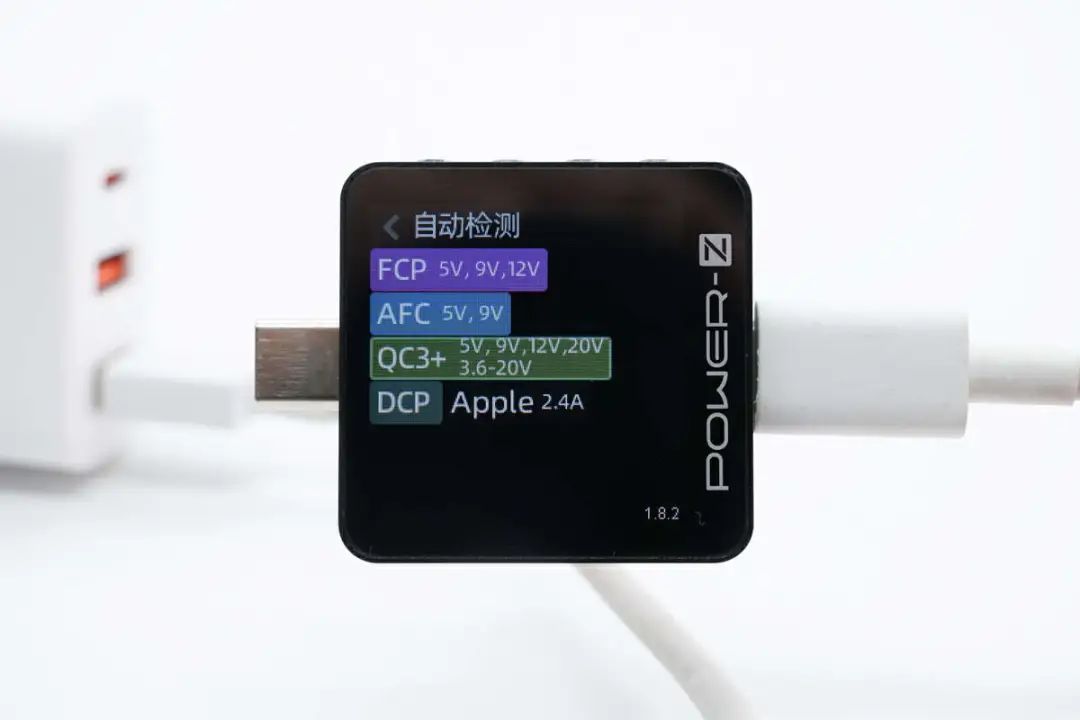

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

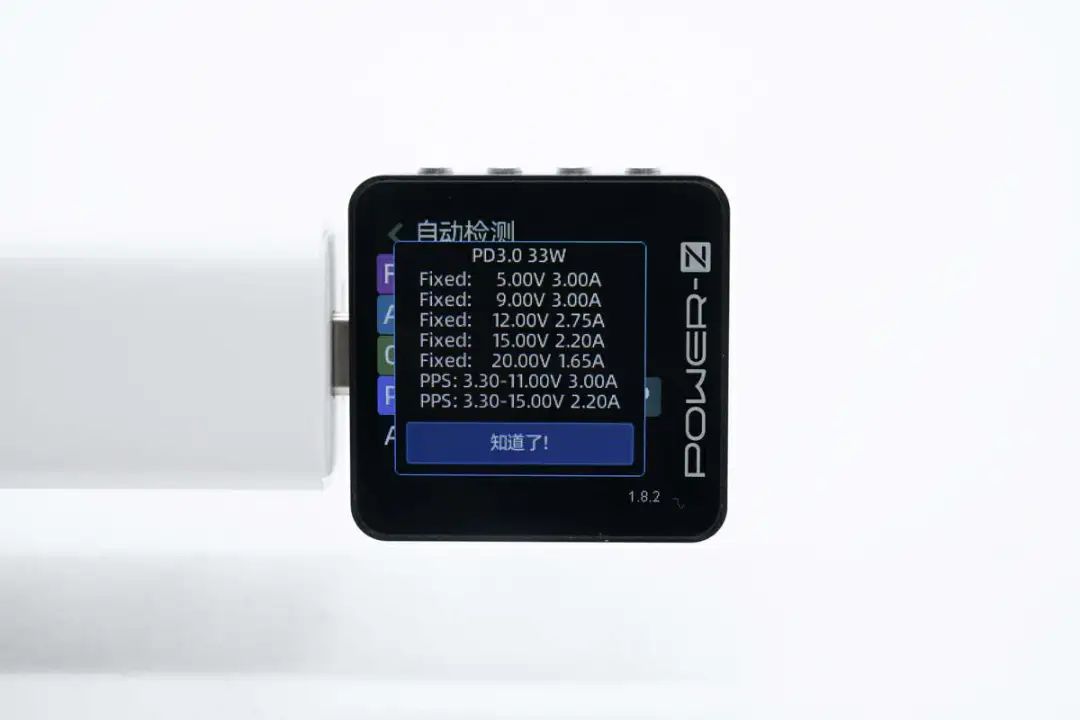

PDO报文显示USB-C口还具备5V3A、9V3A、12V2.75A、15V2.2A、20V1.65A五组固定电压档位，以及3.3-11V3A、3.3-15V2.2A两组PPS电压档位。

测得USB-A1口支持FCP、AFC、QC3+、DCP、Apple 2.4A充电协议。

测得USB-A2口兼容协议和USB-A1口的相同。

倍仕达33W充电器拆解

看完了倍仕达这款33W充电器的开箱和测试，下面就进行拆解，一起来看看内部的设计和用料。

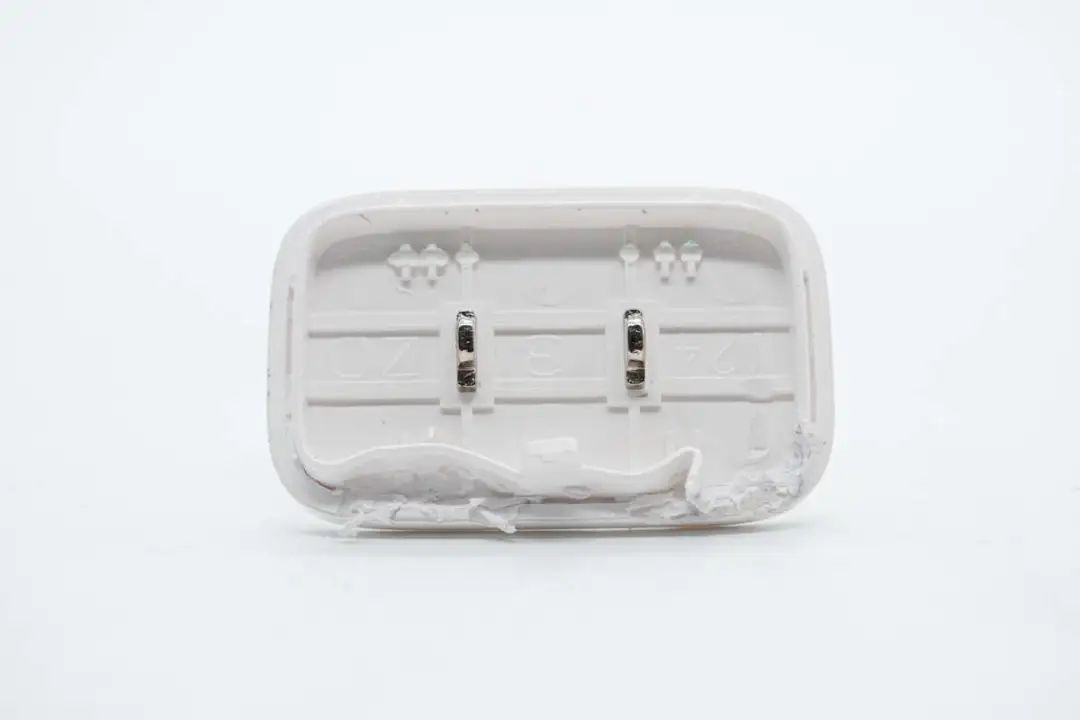

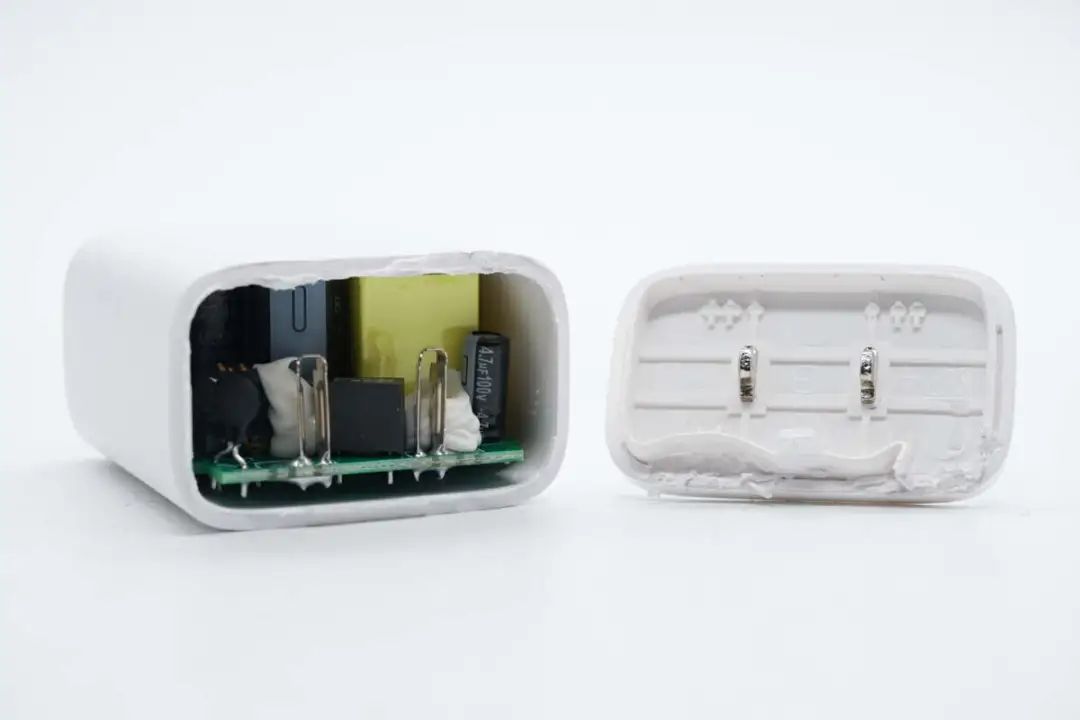

首先沿接缝撬开超声波焊接的充电器外壳，插脚通过夹片连接供电。

插脚突出连接到充电器PCBA模块夹片。

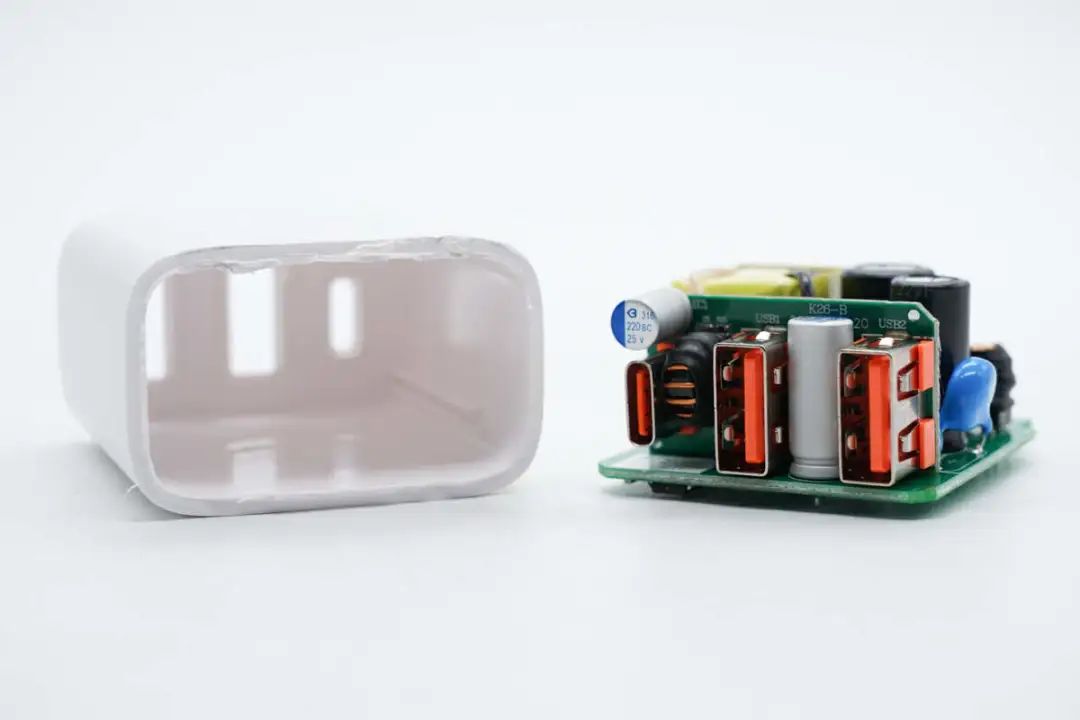

从壳体内部抽出PCBA模块，在壳体内部开有定位槽固定PCBA模块。

PCBA模块采用两块PCB焊接组成，变压器打胶加固。

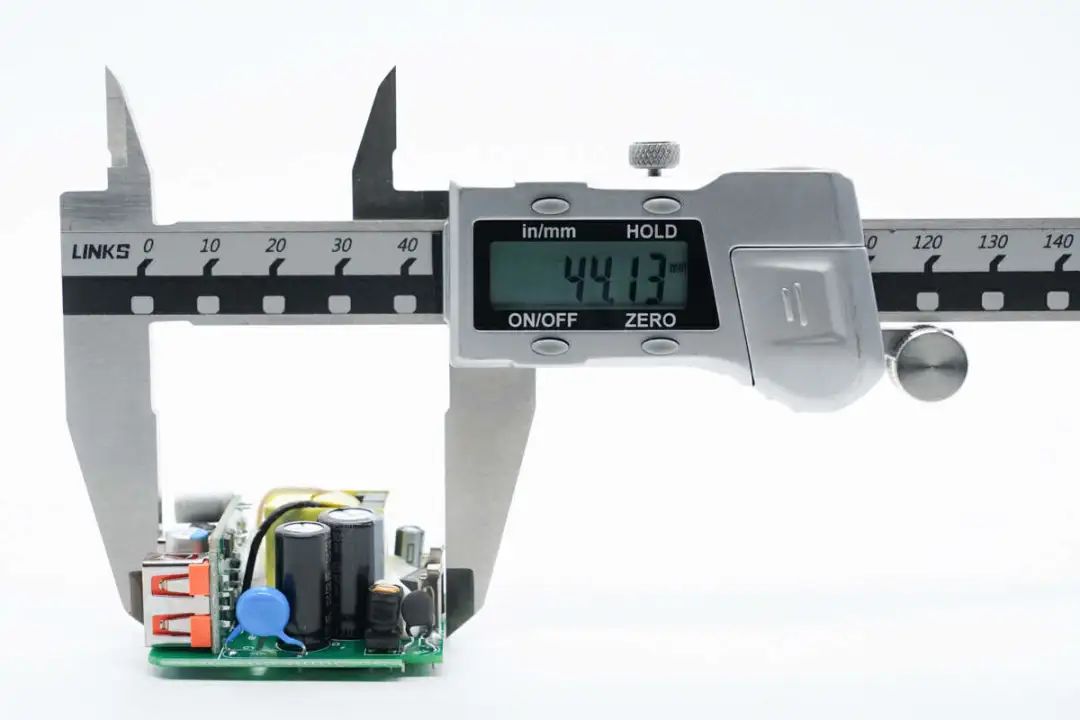

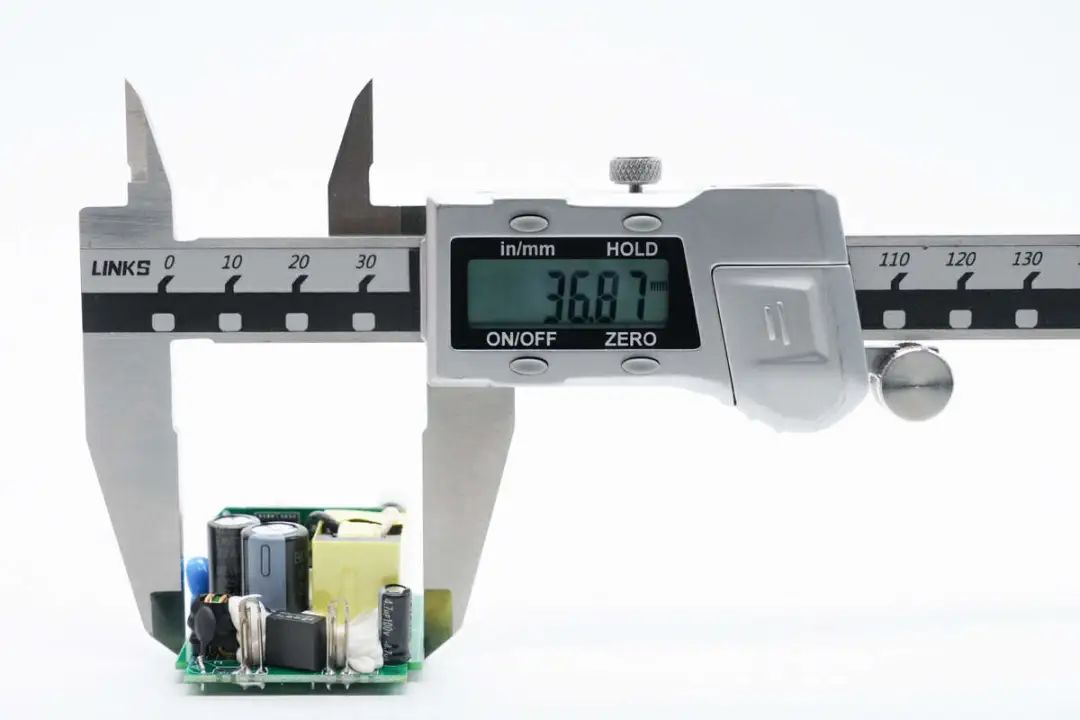

使用游标卡尺测得PCBA模块长度约为44.1mm。

PCBA模块宽度约为36.9mm。

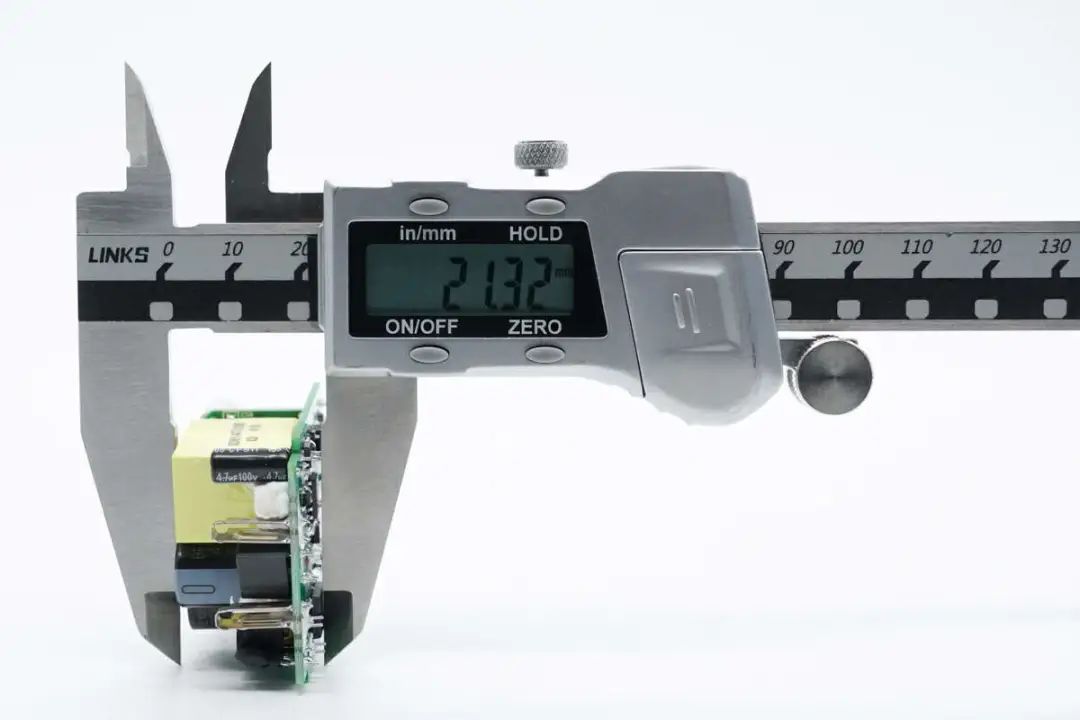

PCBA模块厚度约为21.3mm。

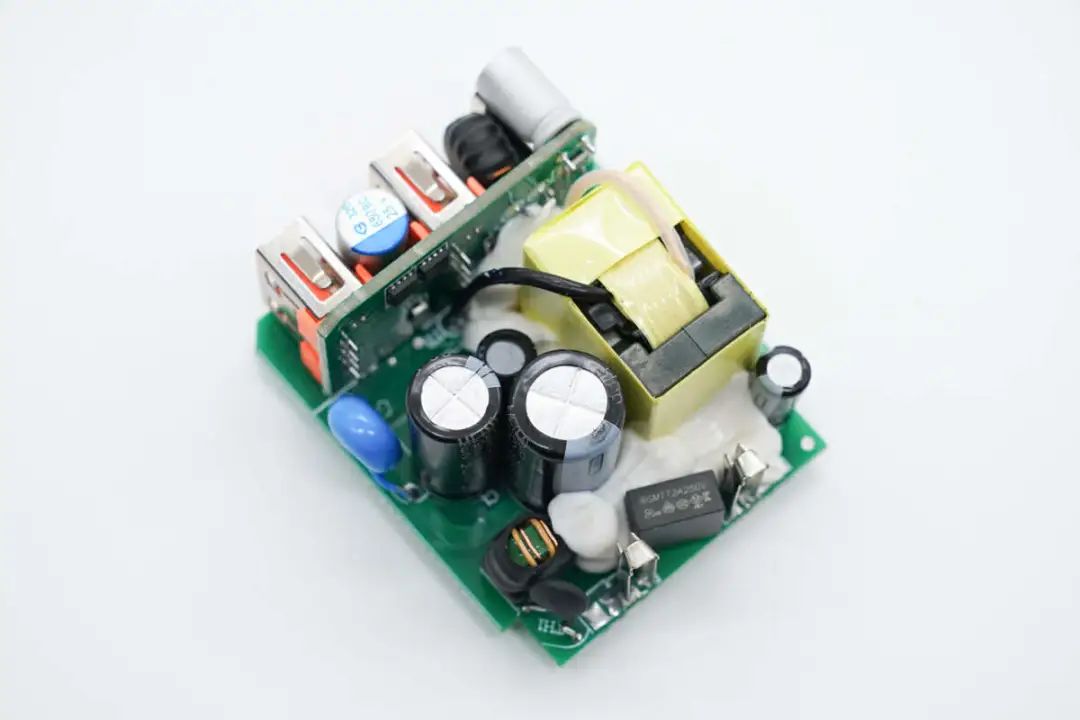

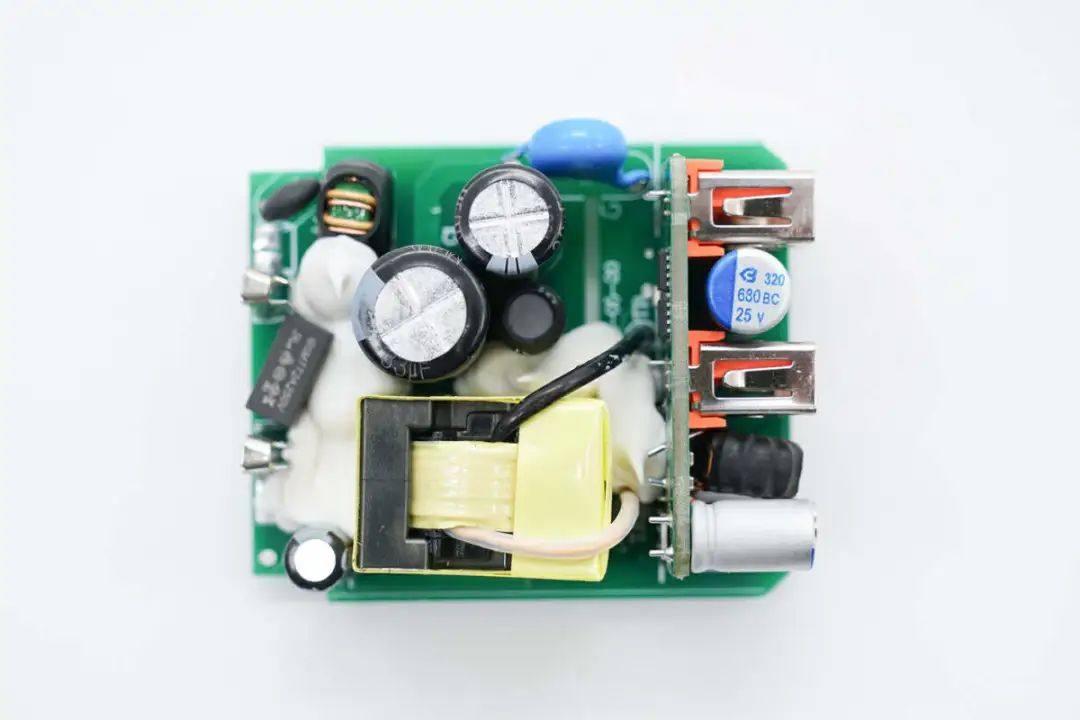

PCBA模块正面一览，左侧输入端焊接保险丝，上方焊接NTC浪涌抑制电阻和共模电感，右侧焊接高压滤波电容和差模电感，下方焊接变压器。右侧焊接输出降压小板和滤波电容。

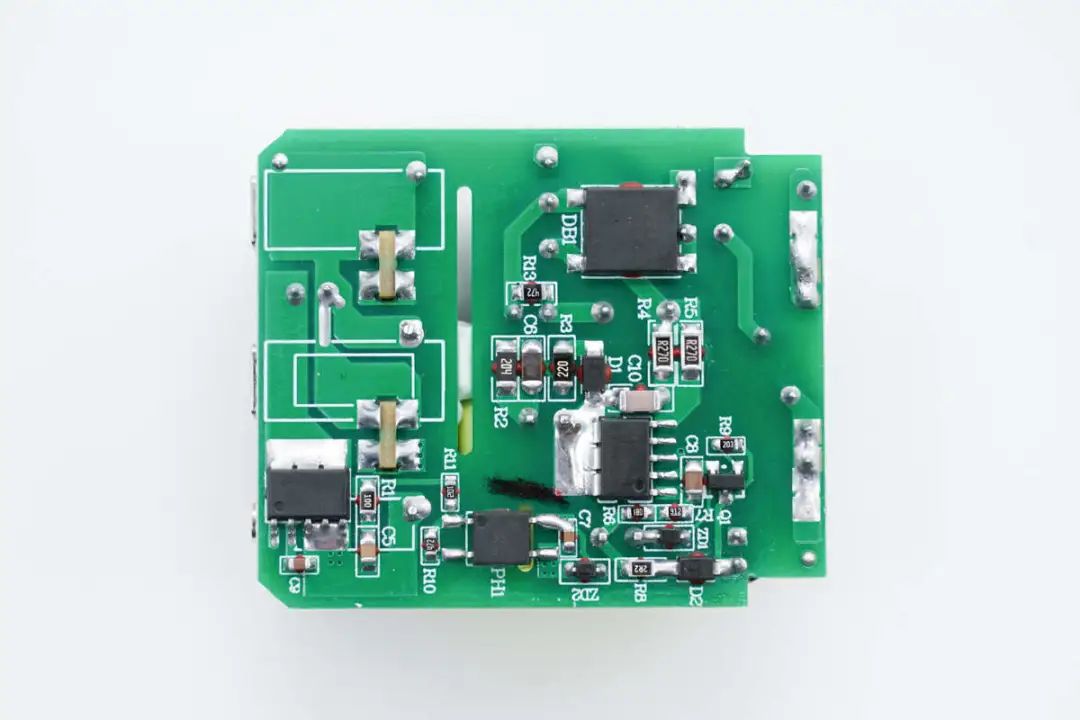

PCBA模块背面焊接整流桥，初级电源芯片，反馈光耦，同步整流芯片，电路十分简洁，PCB初次级之间开槽绝缘。

通过对PCBA模块的观察发现，倍仕达这款33W充电器采用必易微反激开关电源方案，使用KP22315A搭配KP40512，输出电压由协议芯片通过光耦反馈，电路非常简洁。协议芯片采用云矽半导体XPD913，内置降压转换器，适配2A1C接口配置，USB-C快充输出时，USB-A接口具备5V输出。下面就从输入端开始了解各个元器件的信息。

充电器交流输入端夹片之间焊接一颗保险丝，两侧焊接NTC浪涌抑制电阻，共模电感和为主控芯片供电的滤波电容。

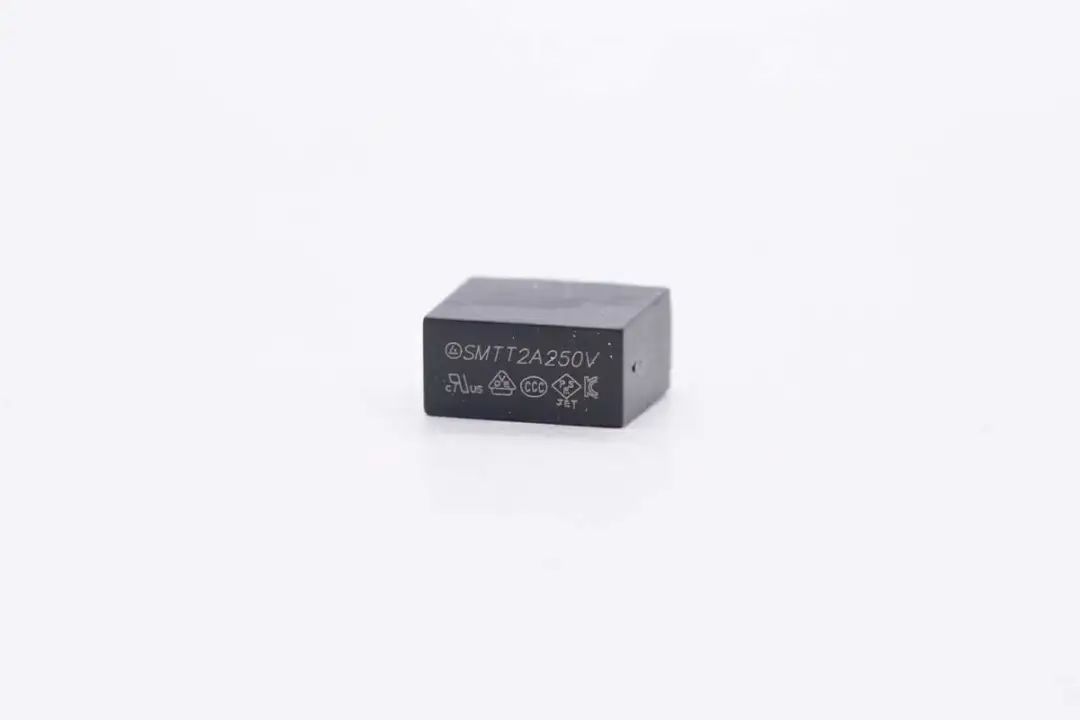

输入端保险丝规格为2A 250V。

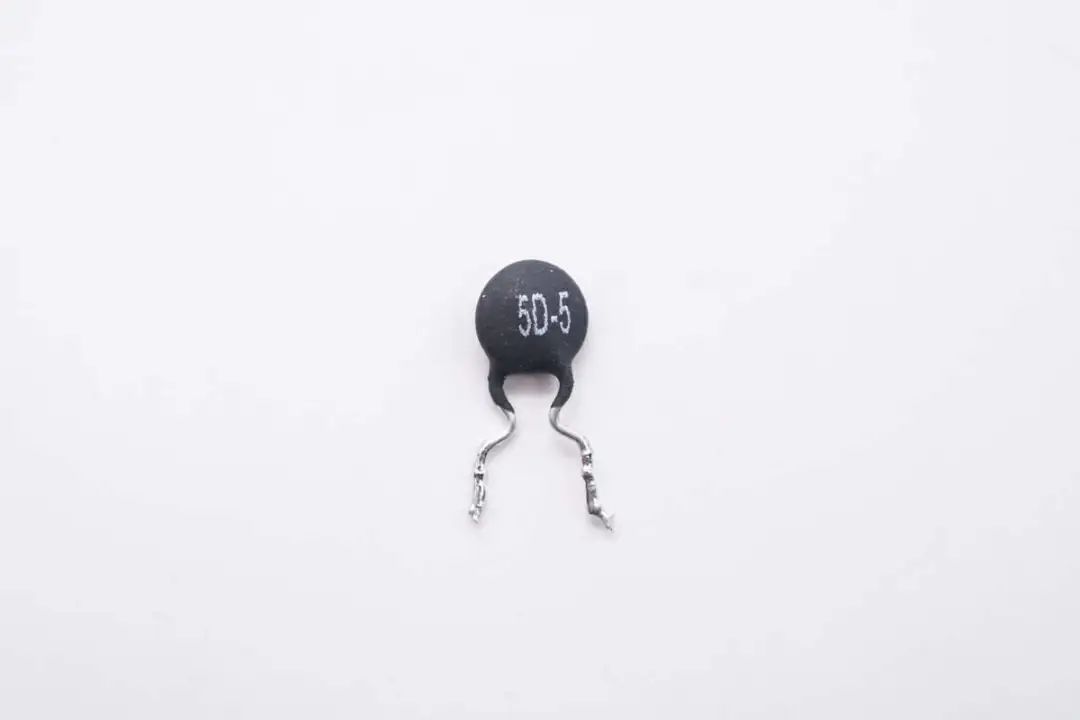

NTC浪涌抑制电阻丝印5D-5。

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘，底部焊接绝缘支架。

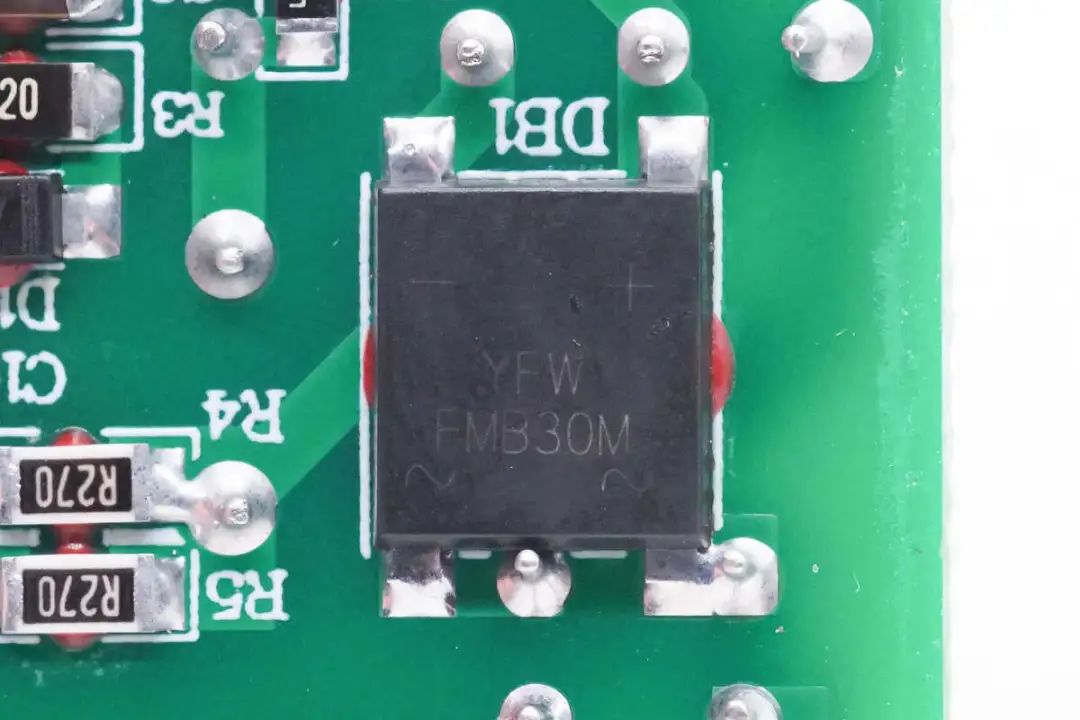

整流桥来自佑风微，型号FMB30M，规格为3A 1000V。

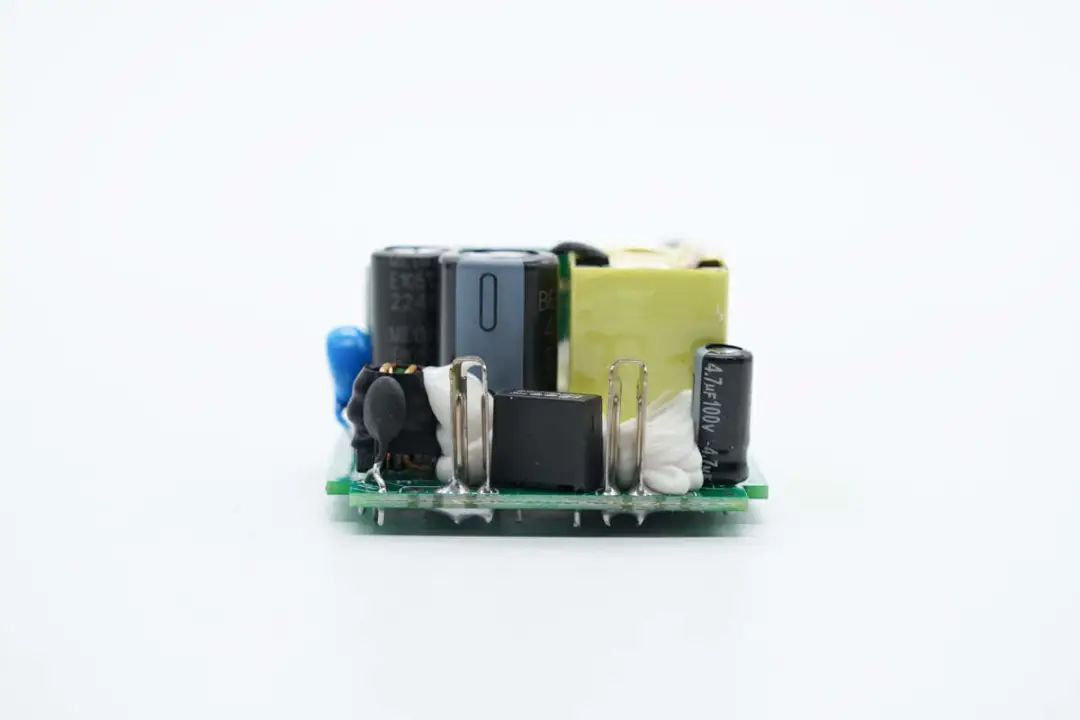

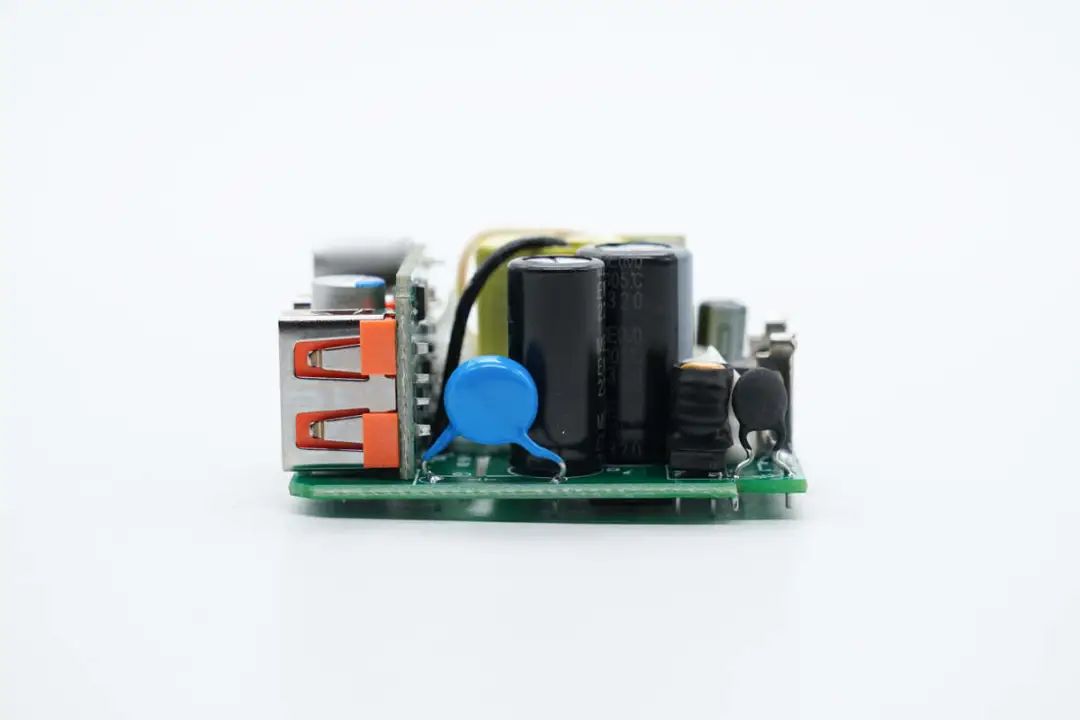

PCBA模块侧面焊接高压滤波电容。

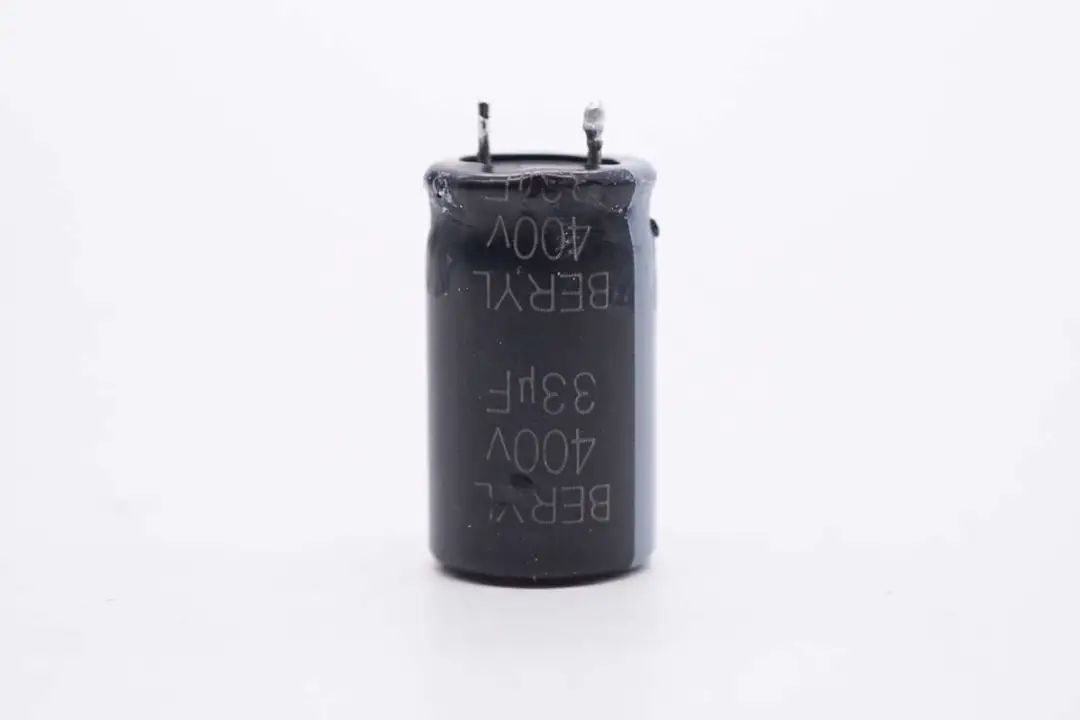

高压滤波电容来自绿宝石，规格为400V 33μF。

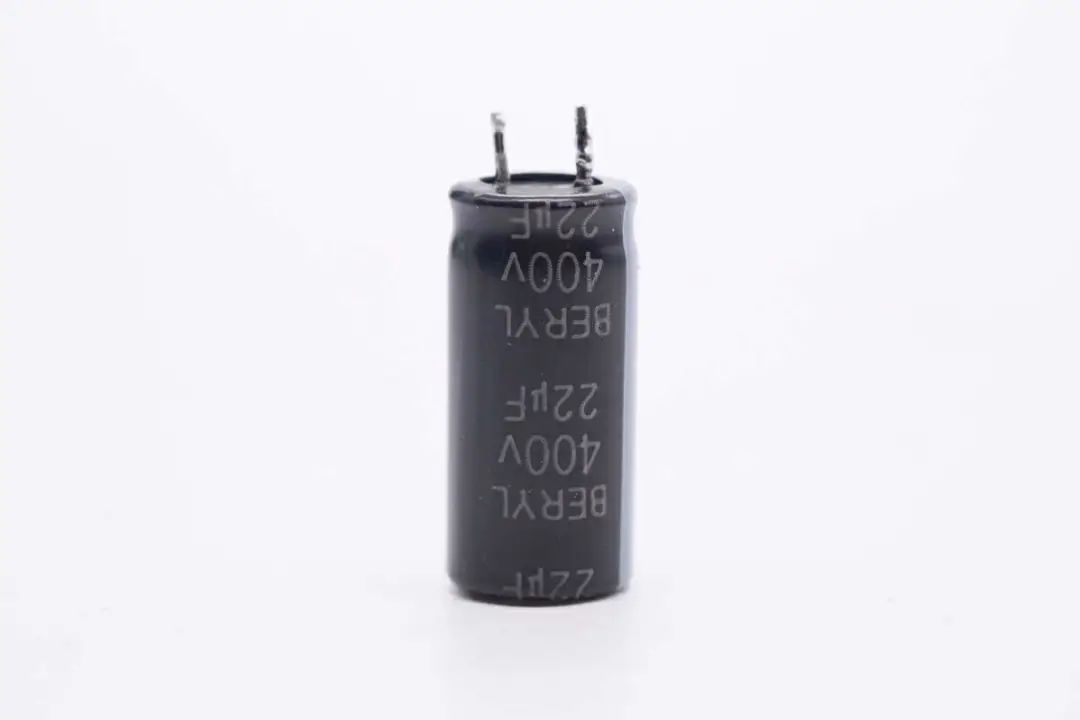

另一颗滤波电容规格为400V 22μF。

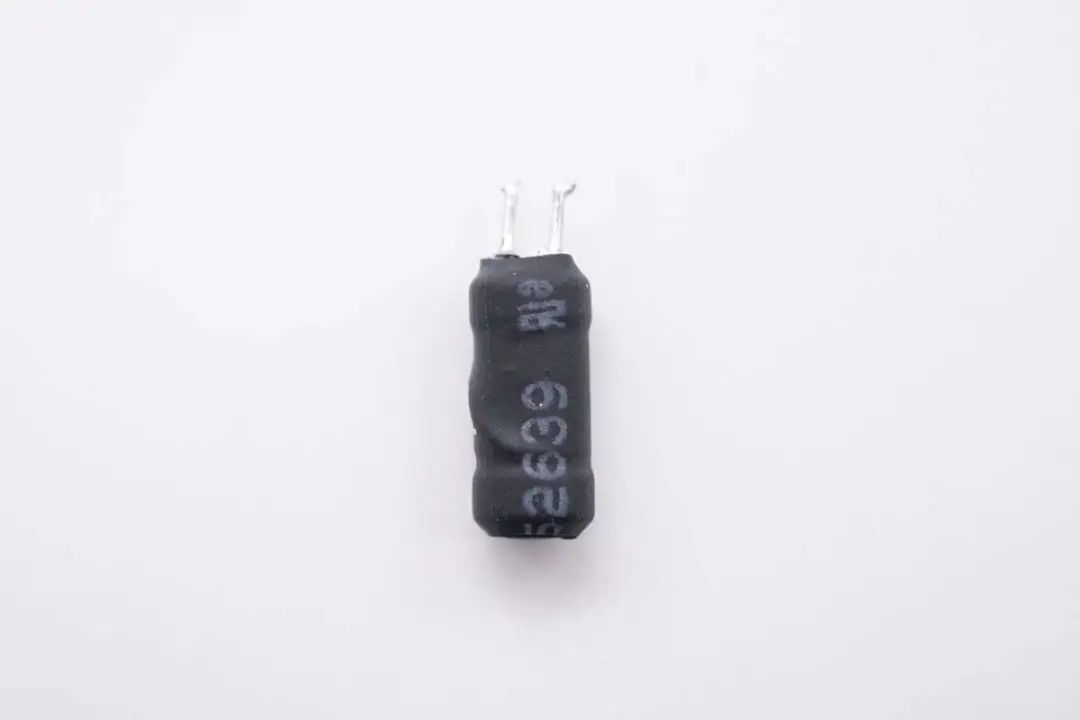

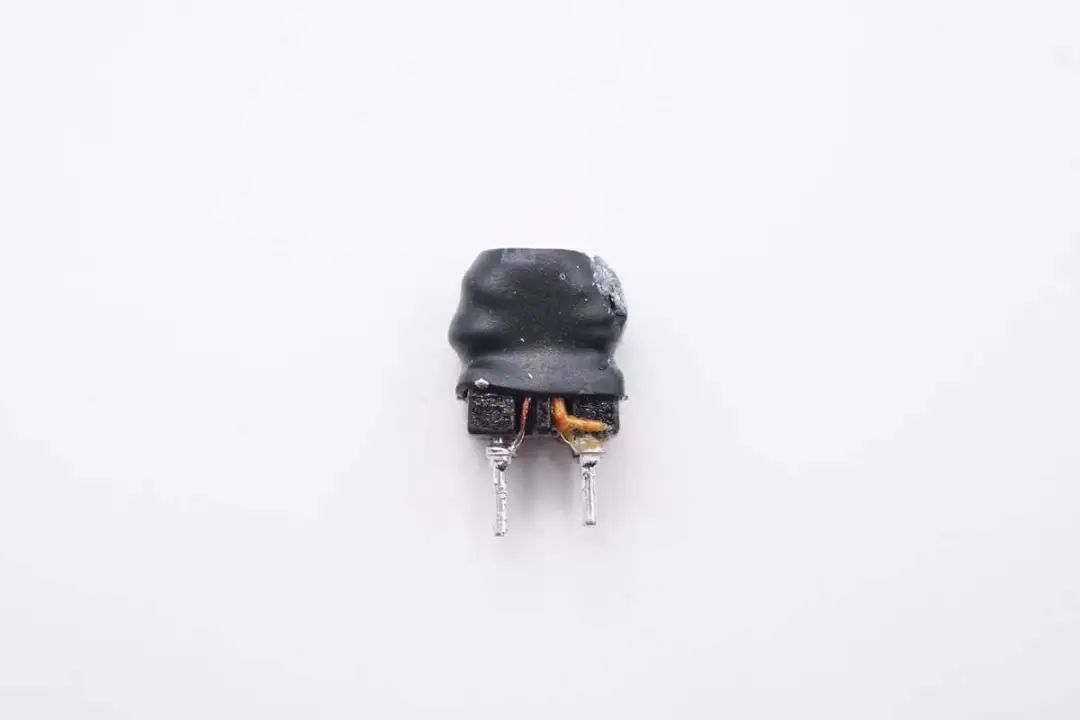

差模电感外套热缩管绝缘。

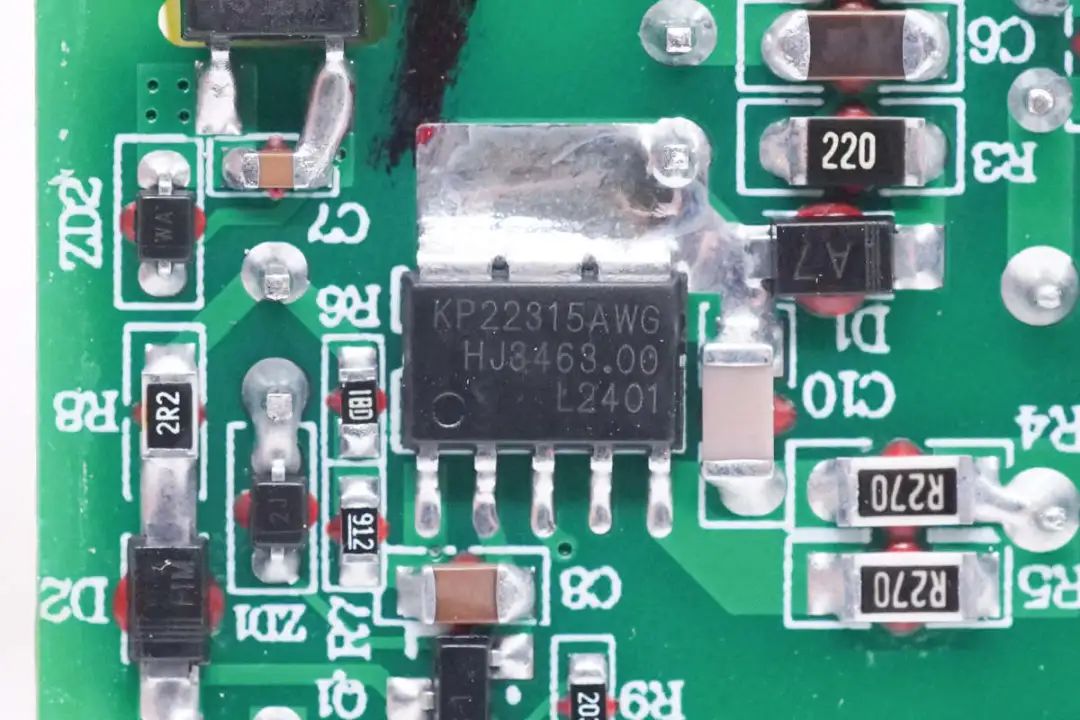

初级主控芯片来自必易微，型号KP22315A，是一款高性能准谐振电流模式PWM转换芯片，芯片内部集成650V耐压，导阻0.5Ω的功率MOS管，支持30W快充应用。集成高压启动电路，可以获得快速启动和超低待机性能。芯片支持8-40V的VDD供电，满足快充电源宽电压输出的需求。

芯片内部具有高精度80kHz开关频率振荡器，带有频率调制和电流峰值调制功能，可优化EMI性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模式工作，全范围优化了系统效率，可实现待机功耗小于30mW，满足六级能效要求，并且集成全面的保护功能。

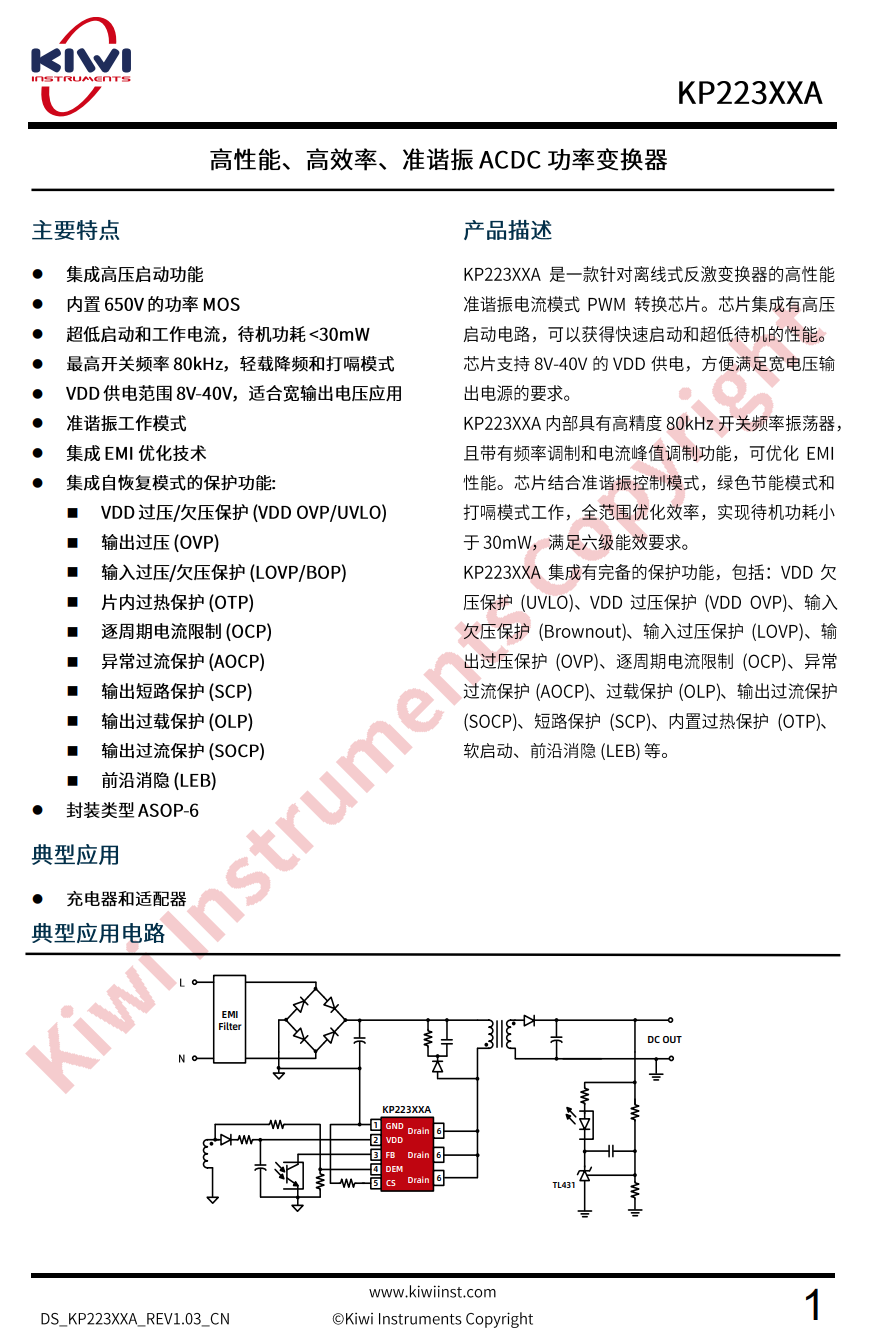

必易微KP22315A资料信息。

充电头网拆解了解到，必易微快充芯片还被安克可折叠迷你20W快充、NEOQUICK 65W 2C1A三口快充、宜丽客45W PD快充充电器、THEONE 65W 1A1C快充充电器、紫米新款20W PD快充、品胜迷你20W 1A1C快充、傲基20W PD快充、努比亚22.5W方糖快充等快充产品采用。

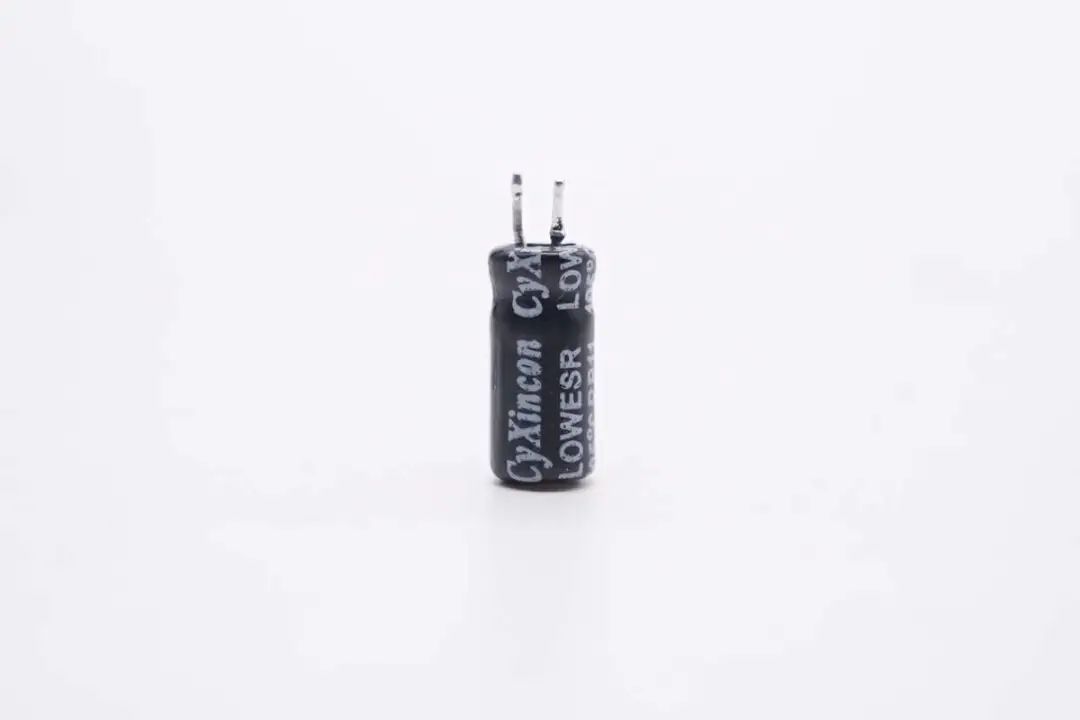

为主控芯片供电的滤波电容来自创宜兴。

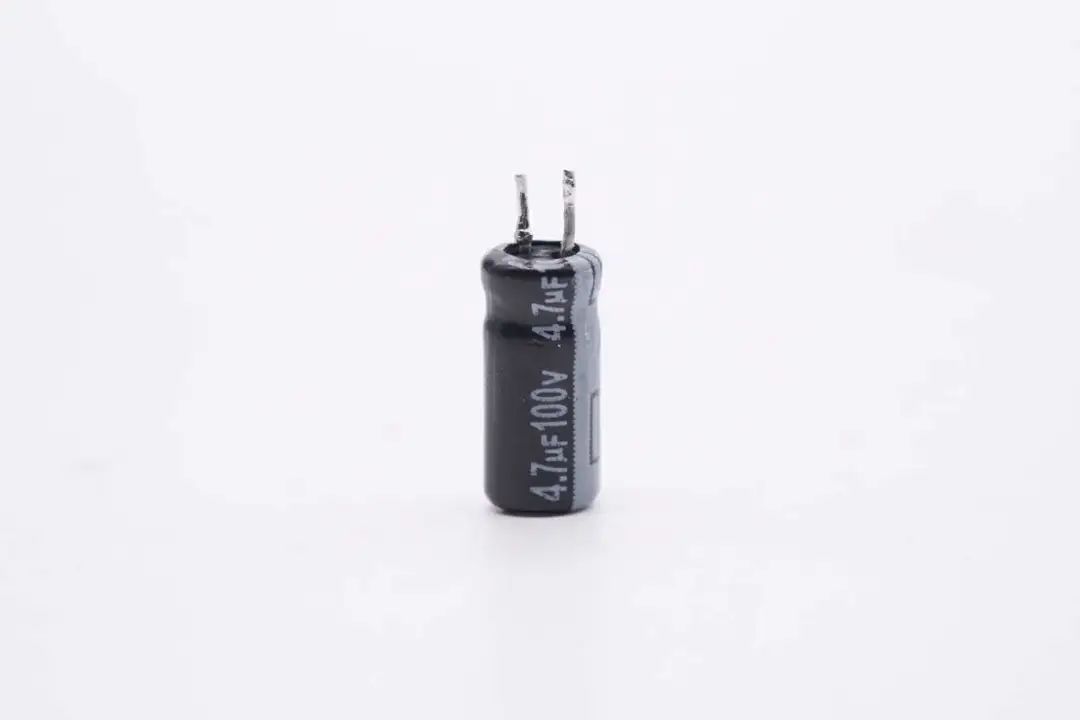

规格为4.7μF100V。

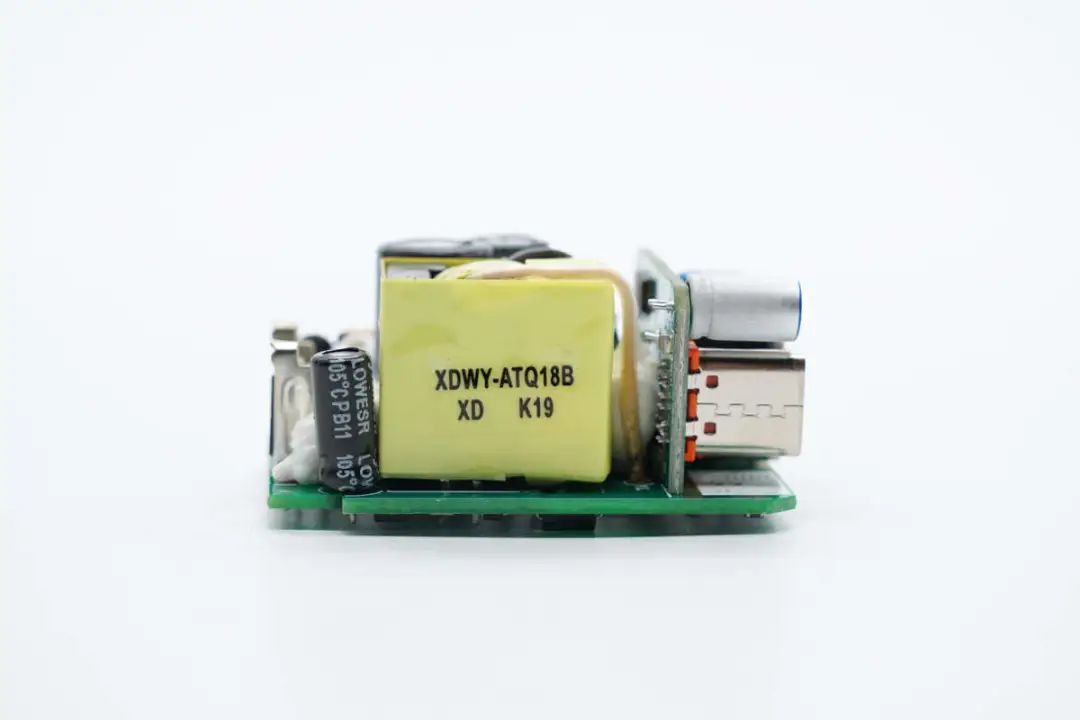

PCBA模块侧面焊接变压器。

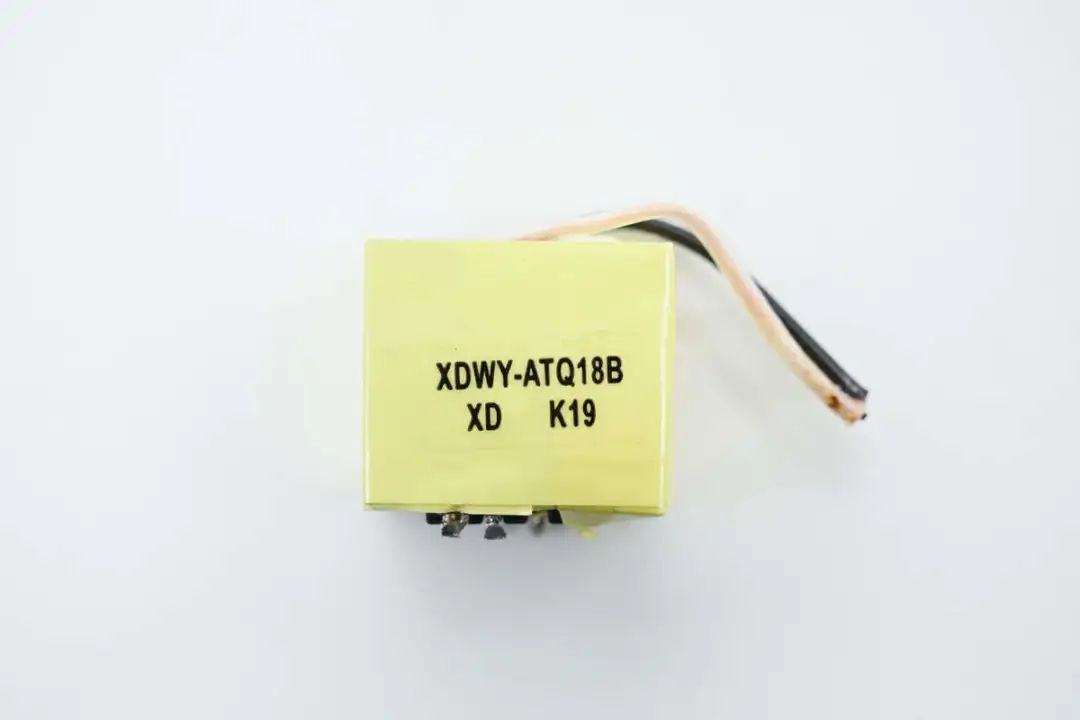

焊接拆下变压器，变压器采用ATQ18B磁芯，严密缠绕胶带绝缘，次级采用多层绝缘线绕制。

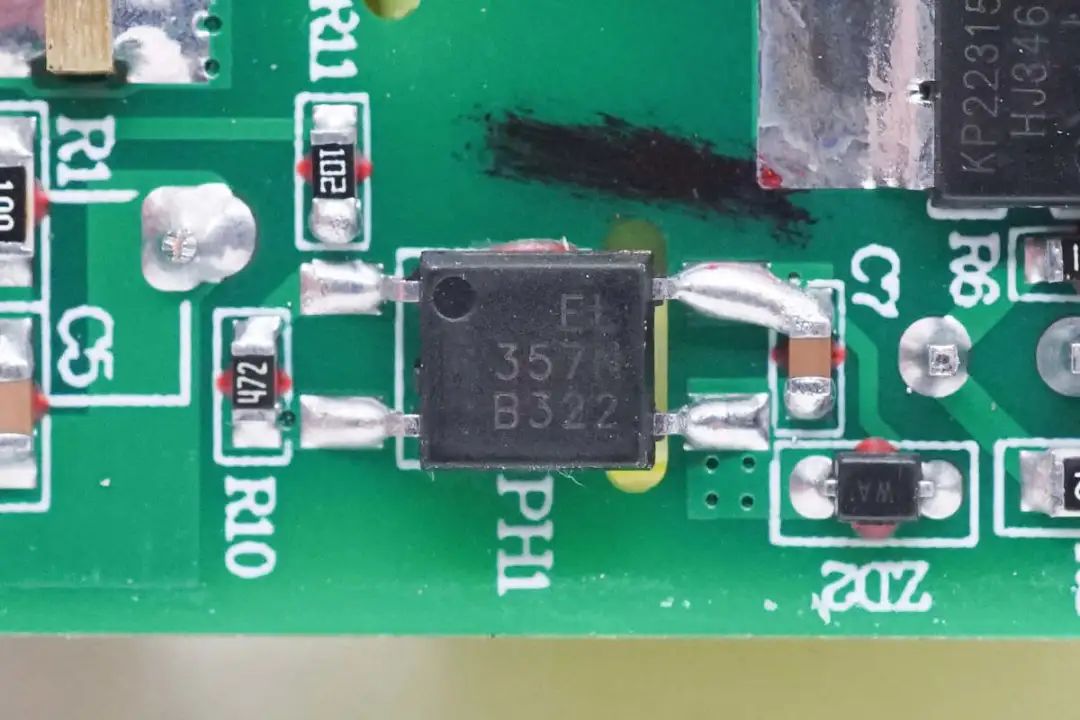

亿光 EL357N光耦用于输出电压反馈调节。

蓝色Y电容来自STE松田电子。

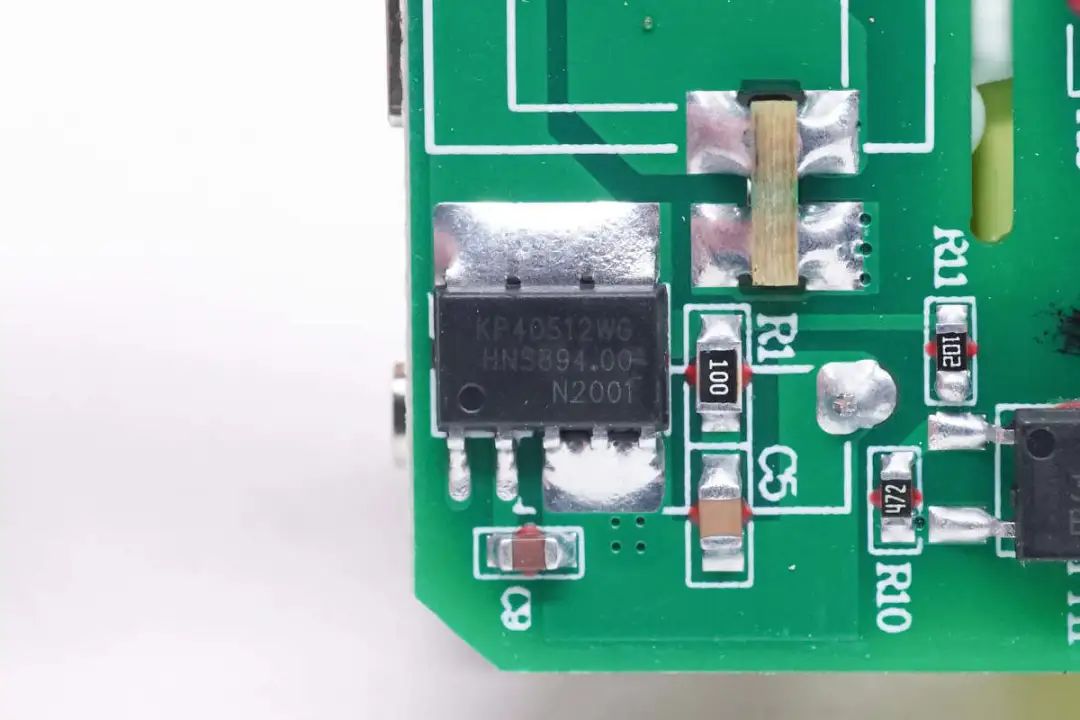

同步整流芯片来自必易微，型号KP40512，是一颗带有快速关断功能的高性能同步整流芯片。芯片内置100V 10mΩmax的同步整流管，支持DCM，CCM和QR工作模式，支持PD和QC充电器宽范围电压应用，支持高侧和低侧使用，无需辅助绕组供电，外围元件精简。

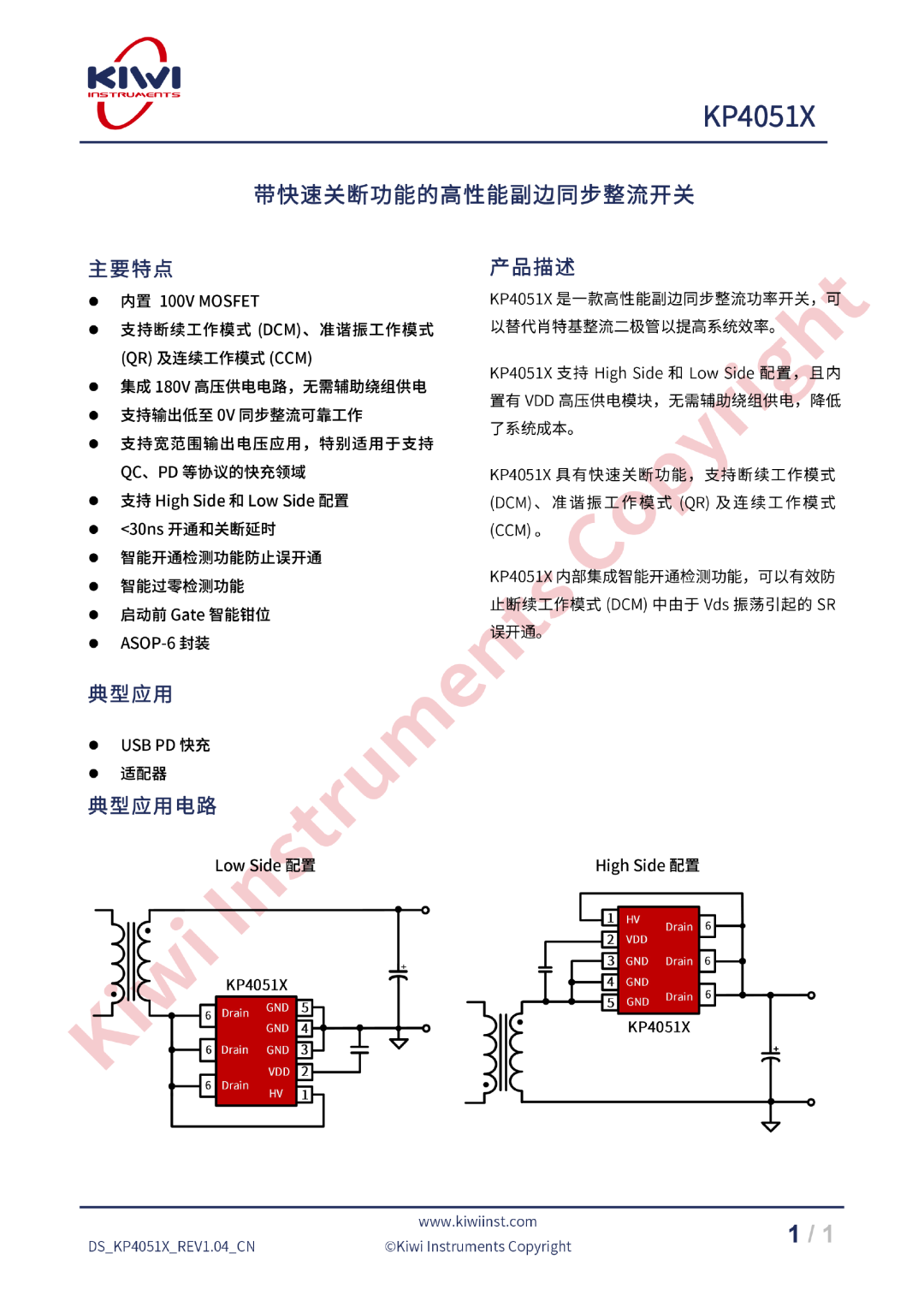

必易微KP40512详细资料。

输出端焊接降压小板和输出滤波电容。

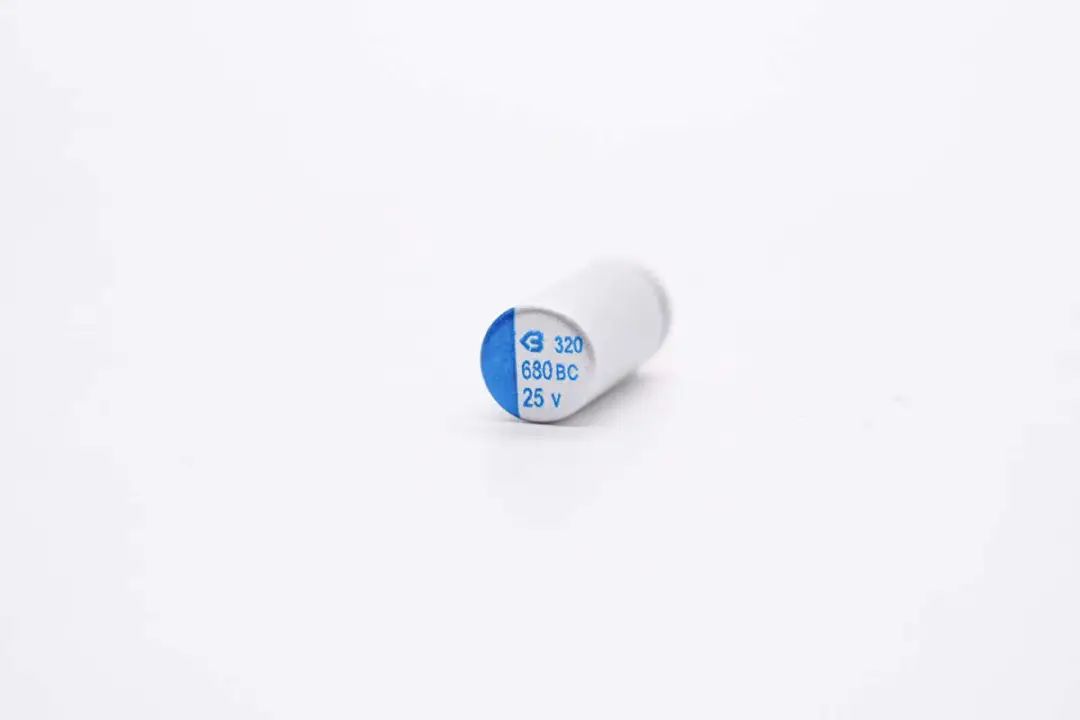

输出滤波电容来自绿宝石，BC系列固态电容，规格为680μF 25V。

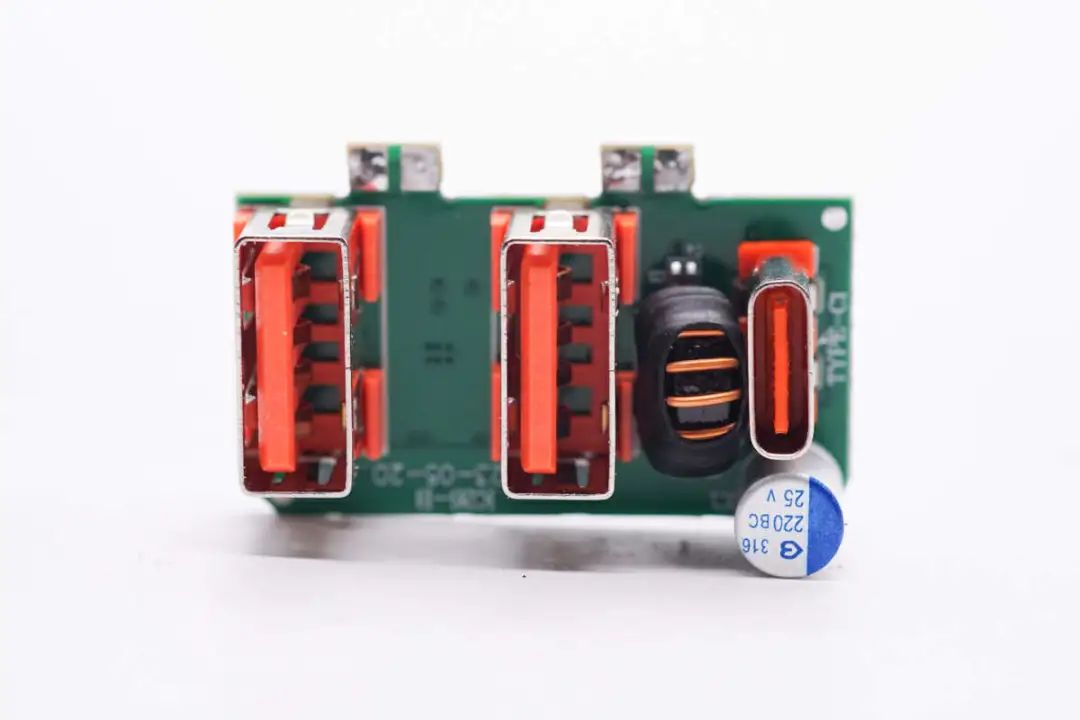

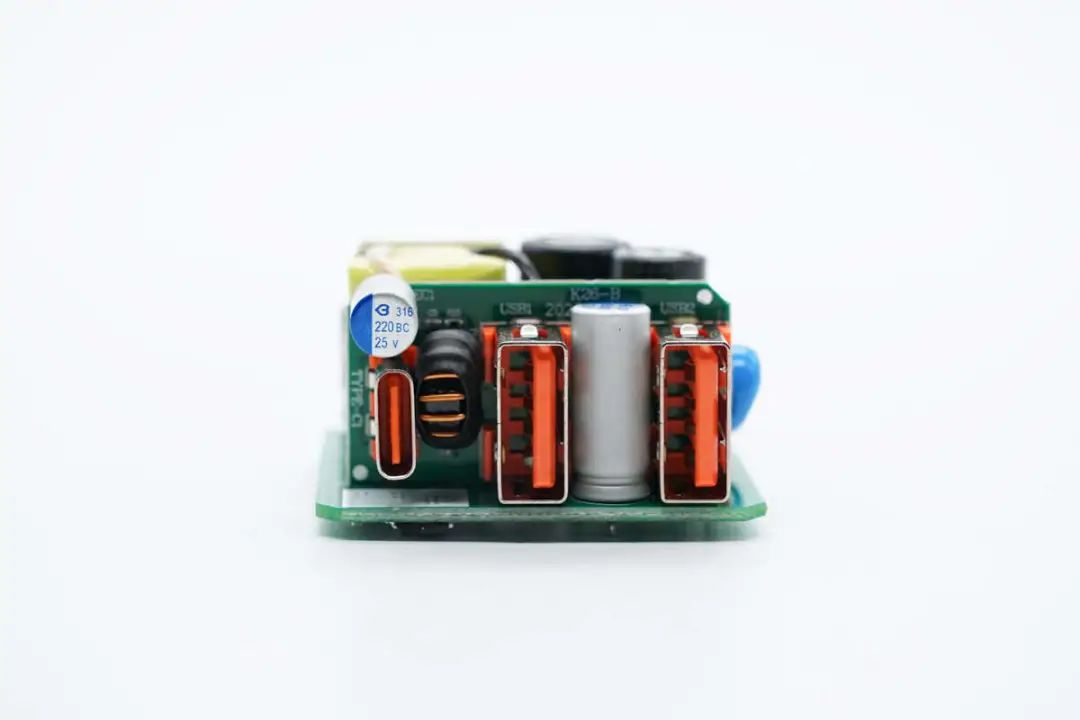

输出协议降压小板正面焊接USB-C母座，降压电感，USB-A母座和滤波电容。

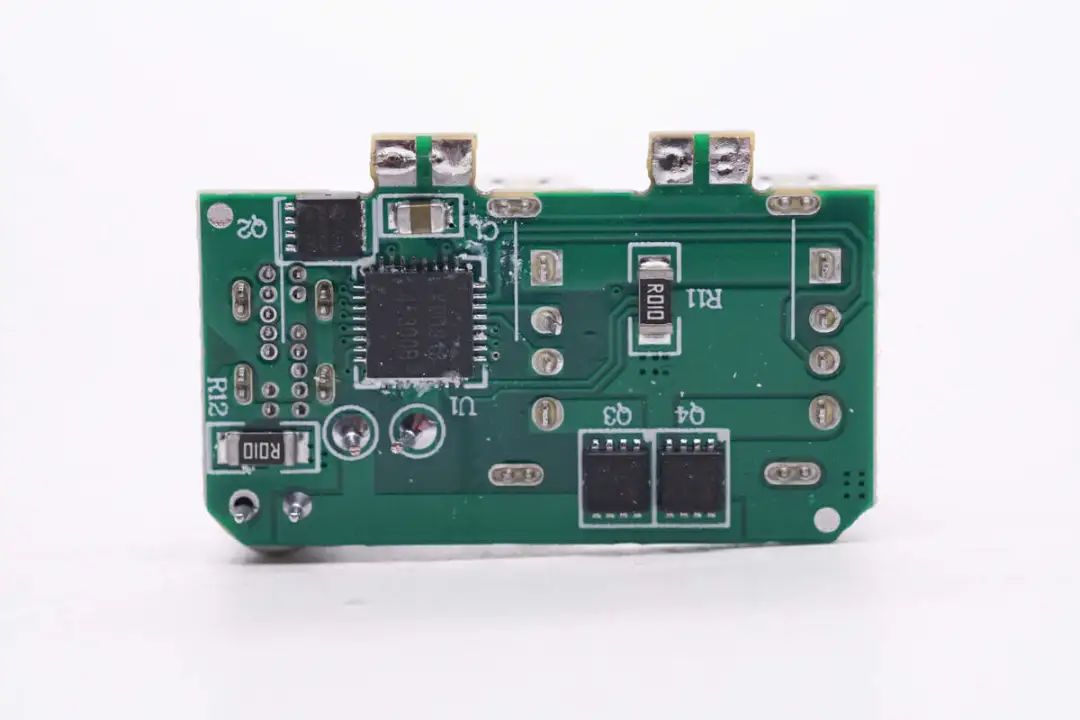

背面焊接协议降压芯片，电流检测电阻和对应三个接口的三个VBUS开关管。USB-A和USB-C母座均为过孔焊接固定，坚固耐用。

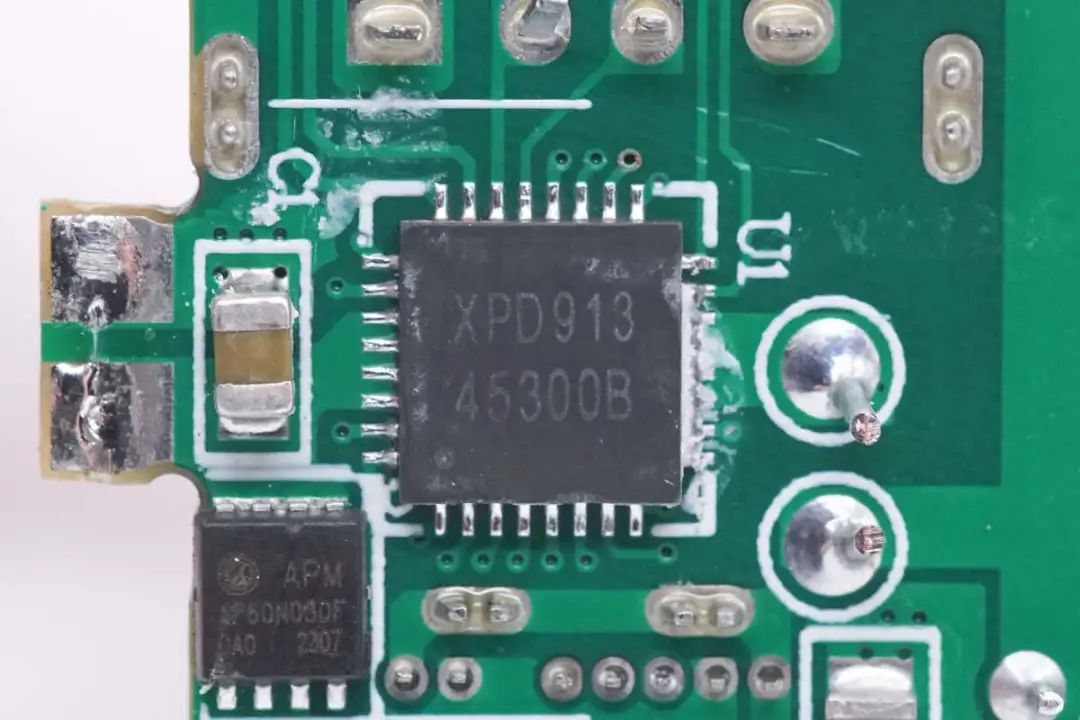

协议芯片采用云矽半导体XPD913，2A1C三口输出电压全部由这颗芯片控制。XPD913在三口单口输出均支持快充的基础上，内部集成了同步降压转换器，用于为A口降压输出。在C口快充输出时，A口接入设备充电时，C口能够保持快充。

XPD913已经通过了USB PD3.1认证，TID：8780。芯片支持100W PD快充，QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，还支持小米CHARGE TURBO 27W协议、华为10V高压 SCP协议等。

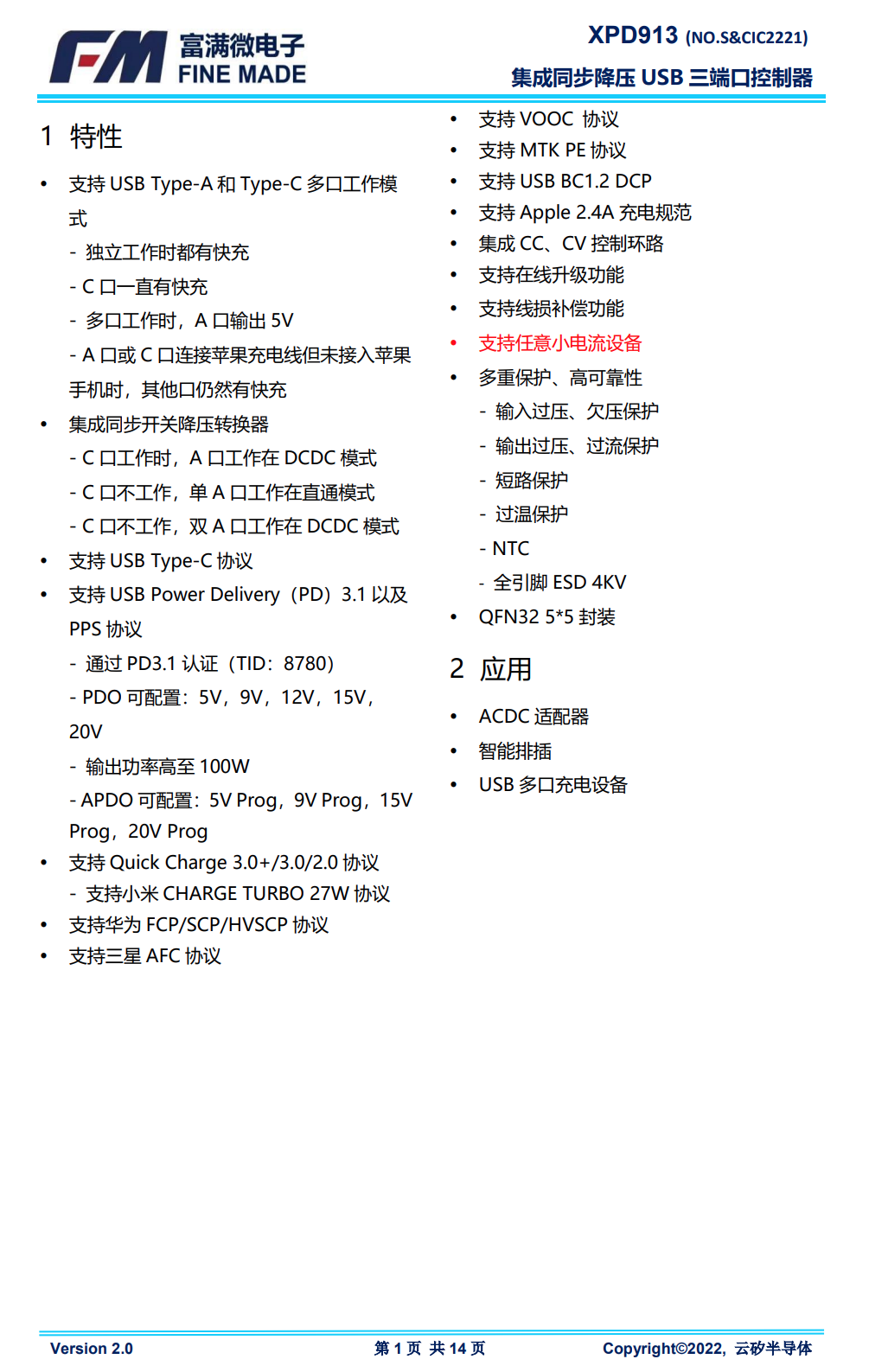

云矽半导体 XPD913 资料信息。

充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被公牛，贝尔金，联想，诺基亚，飞利浦，傲基，倍思，品胜，摩米士等多个品牌的数十款产品采用，抓住20-30W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

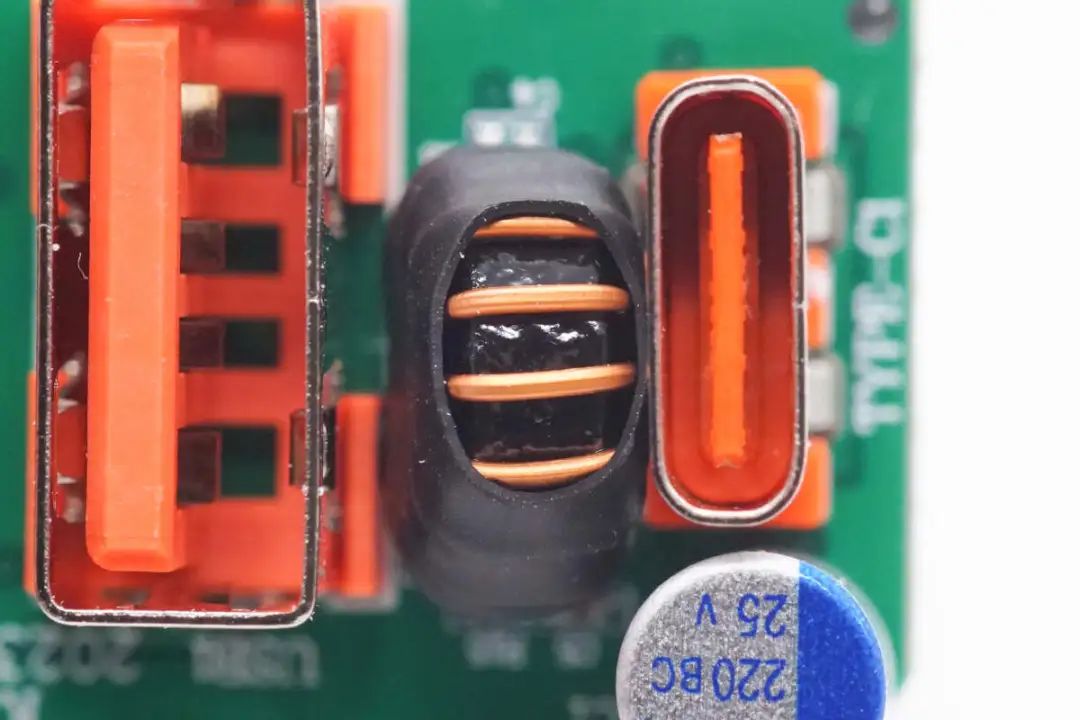

芯片外置的降压电感特写。

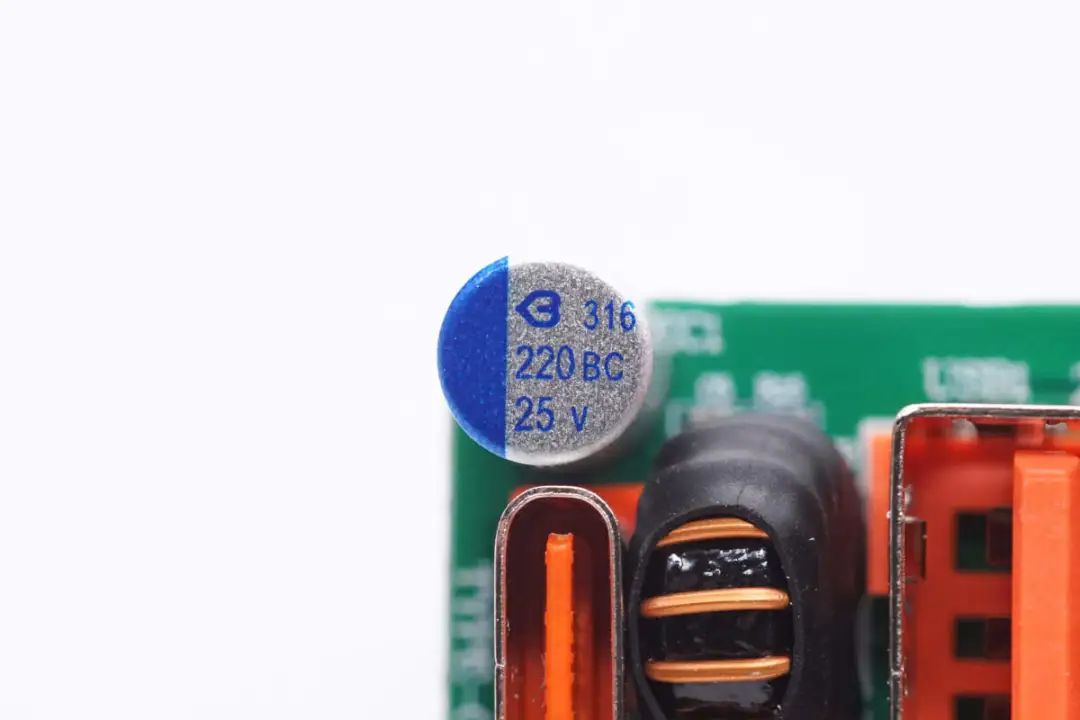

输出滤波电容来自绿宝石，规格为220μF 25V。

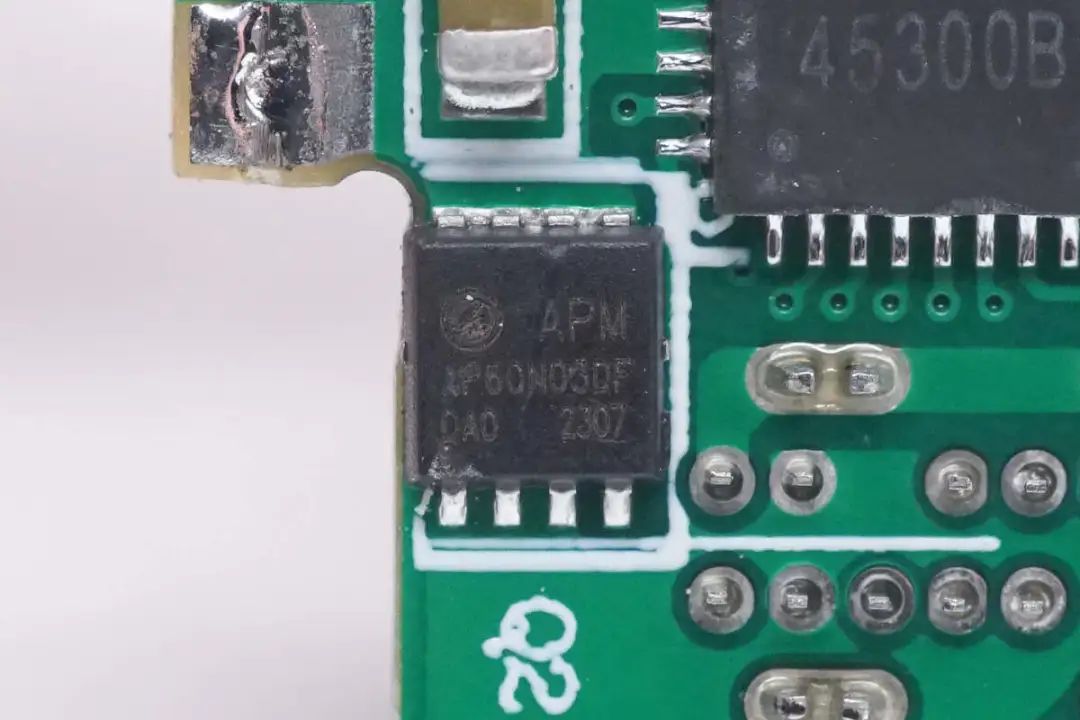

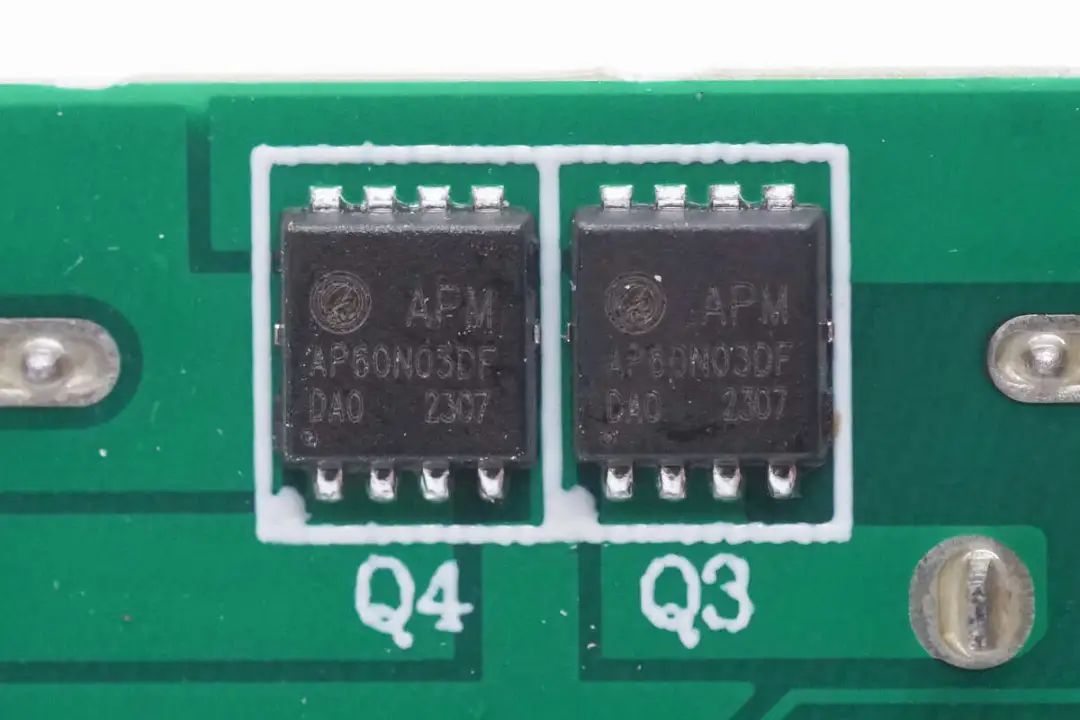

USB-C口 VBUS开关管来自永源微，型号AP60N03DF，是一颗耐压30V的NMOS，导阻为6mΩ，采用PDFN3*3-8L封装。

另外两颗VBUS开关管型号相同，用于两个USB-A接口输出控制。

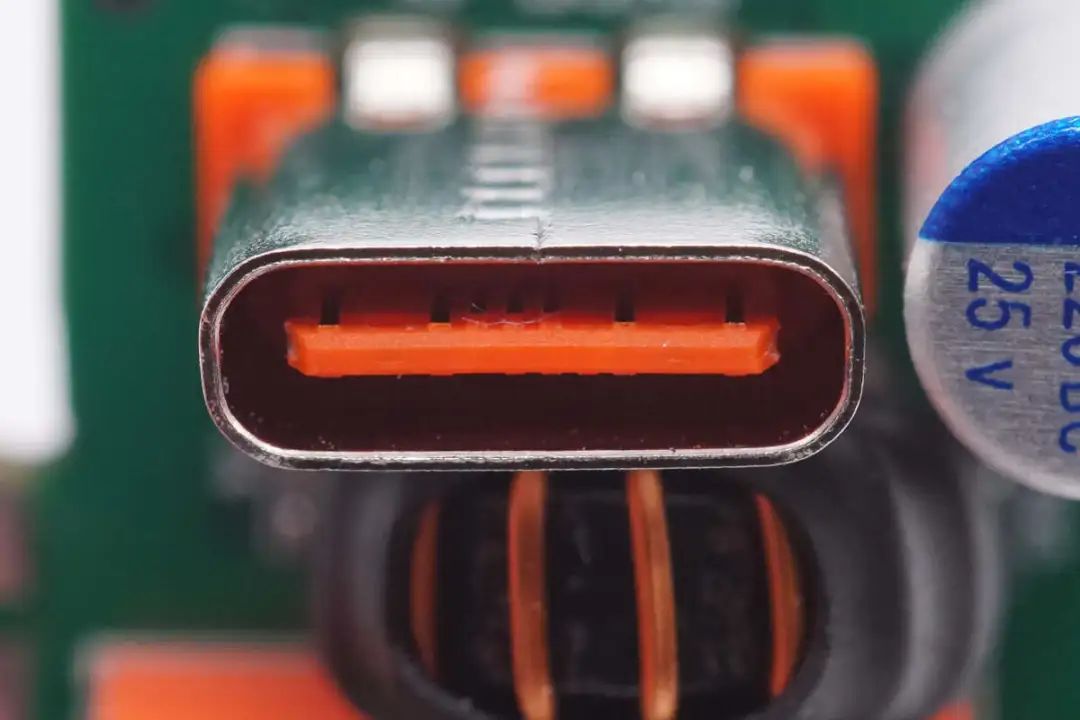

USB-C母座采用过孔焊接固定，橙色胶芯不露铜。

USB-A母座采用橙色胶芯，正负极加宽支持大电流快充。

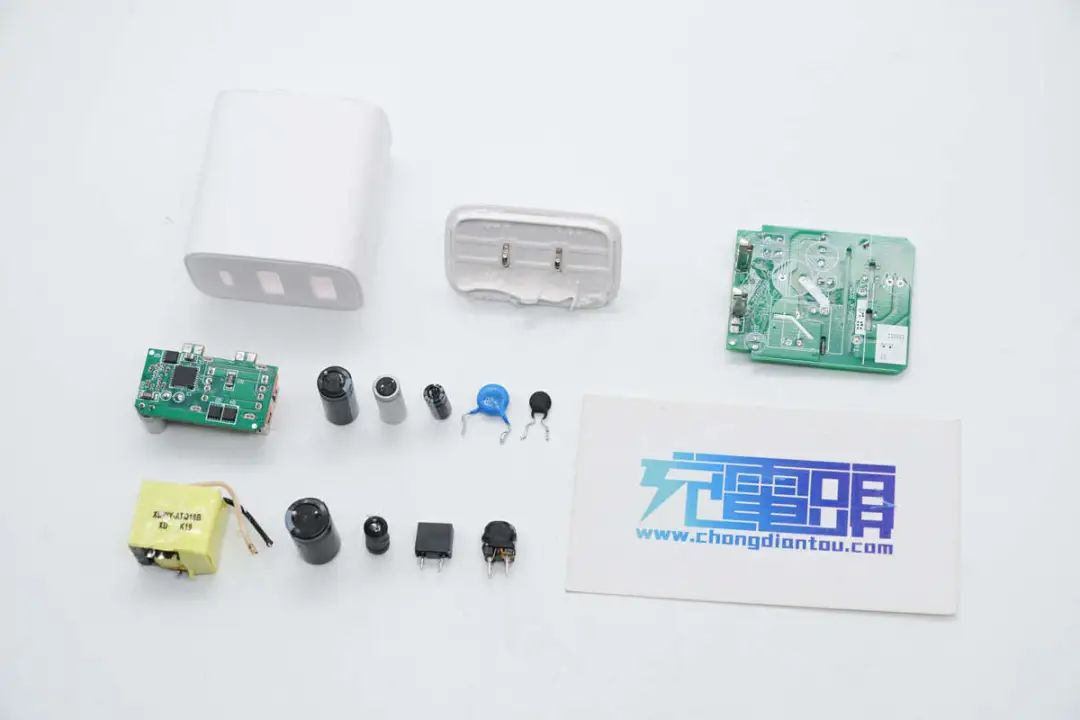

全部拆解一览，来张全家福。

充电头网拆解总结

倍仕达这款33W快充充电器采用白色直板机身设计，配有国标固定插脚，支持110-240V宽电压输入。充电器具备2A1C快充接口，USB-C口支持30W PD快充，具备20V输出档位，可以兼容笔记本电脑和手机充电。USB-A口也支持快充，并且在C口和A口同时使用时，C口仍然可以保持快充，提升使用体验。

充电头网通过拆解了解到，倍仕达这款充电器采用必易微KP22315A+KP40512开关电源方案，同步整流，宽范围电压输出。输出采用云矽半导体XPD913协议芯片，支持三口快充。芯片内部集成降压转换器，用于C口快充输出，USB-A口5V降压。得益于必易微高集成开关电源套片的使用，简化了充电器的设计和生产，有效加快产品上市速度。
